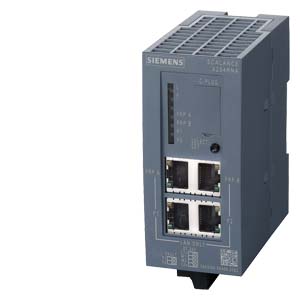

6GK5204-0BA00-2MB2 Siemens Scalance X-200

6GK52040BA002MB2: Управляемый промышленный коммутатор SCALANCE X204RNA, резервирование сетей HSR, 4 х 100 Мбит / с портов RJ45, прод. диагностика, рез. блок питания,

mdi-cart-outline Купить 6GK5204-0BA00-2MB2

mdi-warehouse Наличие: под заказ

Цена: по запросу

Обзор 6GK52040BA002MB2:

Управляемые коммутаторы серии SCALANCE X-200 для построения линейных и звездообразных структур сети Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
Электрическое или оптическое подключение станций или сети в соответствии с типами встроенных портов различных типов коммутаторов
Прочный металлический корпус формата модулей S7-300.
Монтаж на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с любой ориентацией корпуса
Прочные PROFInet-совместимые соединители промышленного исполнения
Дополнительные элементы повышения механической прочности контактных соединений
Использование резервированных цепей питания
Сигнальный контакт, диагностические светодиоды индикации наличия напряжения питания, состояния системы связи, передачи данных
Сигнализация об ошибках с помощью сигнального контакта, установка условий срабатывания контакта с помощью встроенной кнопки SET
PROFInet диагностика, SNMP доступ, встроенный Web сервер и автоматическая передача сообщений по каналам электронной почты для дистанционной диагностики и сигнализации через сеть.

Область применения 6GK5204-0BA00-2MB2:

Модули SCALANCE X-200 используются для построения линейных и звездообразных структур Industrial Ethernet, поддерживающих технологию коммутируемых сетей. Модуль SCALANCE X208PRO имеет степень защиты IP65 и может устанавливаться вне шкафов управления. Остальные модули этой серии рассчитаны на работу в шкафах управления.

Типы модулей

SCALANCE X204-2 / SCALANCE X206-1

Для построения линейных или звездообразных структур Industrial Ethernet с оптическими каналами связи:
- SCALANCE X204-2;
  Линейная топология с 2 оптическими и 4 электрическими портами
- SCALANCE X206-1;
  Звездообразная топология с 1 оптическим и 6 электрическими портами
Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
Дистанционная диагностика с использованием сигнального контакта (сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
Четыре (SCALANCE X204-2) или шесть (SCALANCE X206-1) гнезд RJ45 для подключения электрических кабелей, оснащенных штекером Industrial Ethernet FC RJ45

Структура сети с SCALANCE X204-2

SCALANCE X208 / SCALANCE X208PRO (степень защиты IP65)

Для построения звездообразных структур Industrial Ethernet с электрическими каналами связи (8 электрических портов);
SCALANCE X208PRO сконструирован для использования в наружных установках (вне шкафов управления)
Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
Дистанционная диагностика с использованием сигнального контакта (для SCALANCE X208 сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
Восемь гнезд RJ45:
- SCALANCE X208:
  Промышленное исполнение со скобами фиксации штекеров Industrial Ethernet FC RJ45 в гнездах модуля
- SCALANCE X208PRO:
  Степень защиты IP65, для подключения штекеров Push Pull со степенью защиты IP65
SCALANCE X208PRO может монтироваться на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с горизонтальной или вертикальной ориентацией корпуса
Для питания модуля SCALANCE X208PRO может использоваться блок питания PS791-1PRO с входным напряжением ~230 B.

Технические характеристики 6GK5204-0BA00-2MB2

Наименование типа продукта		SCALANCE X204RNA
		SCALANCE X204RNA; REDUNDANT NETWORK ACCESS; FOR HSR NETWORKS; 4 X 100MBIT/S RJ45 PORTS; LED-DIAGNOSTICS; FAULT SIGNAL CONTACT WITH SET BUTTON; REDUNDANT POWER SUPPLY; NETWORK-MANAGEMENT; INCL. ELEKCTRONIC MANUAL ON CD; C-PLUG OPTIONAL
Скорость передачи
Скорость передачи		10 Mbit/s, 100 Mbit/s
Интерфейсы
Количество электрических/оптических подключений
для сетевых компонентов или абонентских радиостанций / максимальное		4
Количество электрических подключений / для сетевых компонентов или абонентских радиостанций		4
Количество SC-портов 100 Мбит/с/для многомод./встроен.
для многомод.		0
Количество электрических подключений
для сигнального контакта		1
для напряжения питания		1
для избыточного напряжения питания		2
исполнение сменного носителя данных
C-PLUG		да
Входы/выходы
рабочее напряжение / сигнальных контактов
при постоянном токе / номинальное значение		24 V
Рабочий ток / сигальных контактов
при постоянном токе / максимальное		0,1 A
Напряжение питания, потребление тока, эффективная мощность потерь
Вид напряжения / напряжения питания		пост. ток
Напряжение питания
внешнее		24 V
внешнее		19,2 ... 28,8 V
Напряжение питания / 2 / номинальное значение
Вид напряжения / 2 / напряжения питания		DC
Напряжение питания
при постоянном токе		24 V
при постоянном токе / расчетное значение / минимально		19,2 V
при постоянном токе / расчетное значение / максимальное		28,8 V
Компонент продукта / устройство защиты на входе напряжения питания		да
исполнение устройства защиты / на входе для напряжения питания		2,0 A
Потребляемый ток / максимальное		0,15 A
Мощность потерь [Вт]
при постоянном токе / при 24 В		3,5 W
Допустимые окружающие условия
Температура окружающей среды
во время эксплуатации		-40 ... +60 °C
во время хранения		-40 ... +70 °C
во время транспортировки		-40 ... +70 °C
Относительная влажность воздуха
при 25 °C / без конденсации / во время эксплуатации / максимальное		95 %
Степень защиты IP		IP20
Конструктивная форма, размеры и вес
Ширина		45 mm
Высота		100 mm
Глубина		87 mm
вес-нетто		0,23 kg
Вид крепления
установка на монтажной шине DIN 35 мм		да
настенный монтаж		да
монтаж на профильных шинах S7-300		нет
монтаж на профильных шинах S7-1500		нет
Функции изделия / управление, конфигурация, проектирование
Функция продукта
CLI		да
сетевое управление		да
MIB-поддержка		да
TRAPs по Email		да
конфигурация с STEP 7		нет
дублирование порта		нет
мультипортовый мирроринг		нет
при IRT / переключатель ввода/вывода PROFINET		нет
диагностика ввода/вывода PROFINET		нет
управление переключений		нет
Протокол / осуществляется поддержка
Telnet		нет
HTTP		да
HTTPS		да
TFTP		нет
FTP		нет
BOOTP		нет
GMRP		нет
DCP		да
LLDP		нет
IGMP (Snooping/Querier)		нет
функция идентификации и техобслуживания
I&M0 - информация об устройстве		да
I&M1 - обозначение установки/монтажа		да
Протокол / осуществляется поддержка
SNMP v1		да
SNMP v2		да
SNMP v3		да
Информация об изделии / диагноз
Функция продукта
диагностика порта		да
статистика размеров пакетов		да
статистика типов пакетов		да
статистика ошибок		да
Функции изделия / избыточность
Функция продукта
кольцевая избыточность		да
характеристика высокоскоростной избыточности HRP		нет
высокоскоростной протокол резервирования (HRP) с менеджером резервирования		нет
высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования		нет
Протокол / осуществляется поддержка / характеристика избыточности MRP		нет
Функция продукта
Media Redundancy Protocol (MRP) с менеджером резервирования		нет
характеристика избыточности PRP		нет
High-availability Seamless Redundancy (HSR)		да
соединение High-availability Seamless Redundancy (HSR) и Parallel Redundancy Protocol (PRP)		нет
пассивноепрослушивание		нет
Функции изделия / безопасность
Протокол / осуществляется поддержка
SSH		да
Функции изделия / время
Функция продукта
поддержка SICLOCK		нет
Протокол / осуществляется поддержка
NTP		нет
SNTP		да
Нормы, спецификации, сертификаты
Стандарт
для FM		FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4
для зоны взрывоопасности		EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4, KEMA 07 ATEX 0145 X
для помехоустойчивости		EN 61000-6-4:2001
Сертификат соответствия
CE		да
C-TIC		да
KC-разрешение		да
применение в железнодорожном транспорте согласно EN 50155		нет
применение в железнодорожном транспорте согласно EN 50124-1		нет
IEC 61850-3		нет
Общество, осуществляющее классификацию и регистрацию судов
American Bureau of Shipping Europe Ltd. (ABS)		нет
Bureau Veritas (BV)		нет
Det Norske Veritas (DNV)		нет
Германский Ллойд (GL)		нет
регистр судоходства Ллойда		нет
Nippon Kaiji Kyokai (NK)		нет
Polski Rejestr Statkow (PRS)		нет
Общество инженеров-кораблестроителей Великобритании (RINA)		нет
Среднее время между отказами (MTBF) / при 40 °C		92,45 y
Принадлежность
Расширение продукта / дополнительно / C-PLUG		да
Дополнительная информация / интернет-ссылки
Интернет-ссылка
на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL		http://www.siemens.com/snst
на веб-сайт: промышленная коммуникация		http://www.siemens.com/simatic-net
на веб-сайт: Industry Mall		https://mall.industry.siemens.com
на веб-сайт: информация и центр загрузок		http://www.siemens.com/industry/infocenter
на веб-сайт: база данных изображений		http://automation.siemens.com/bilddb
на веб-сайт: CAx-Download-Manager		http://www.siemens.com/cax
на веб-сайт: отраслевая онлайн-поддержка	https://support.industry.siemens.com
последнее изменение:		09.12.2016
