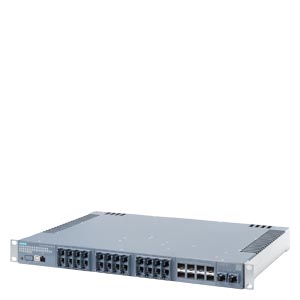

Siemens 6GK5534-2TR00-3AR3 промышленная сеть

Name: Siemens 6GK5534-2TR00-3AR3 промышленная сеть
Brand: Siemens
Price: 379206 RUB
Availability: InStock

SCALANCE XR526-8С, управляемый коммутатор IE уровня 3, 19-дюймовая стойка, 24 порта RJ45 100/1000 Мбит/с, 2 порта RJ45 1G/2,5G/5G/10 Гбит/с, 8 портов SFP+ 1G/10G, светодиодная диагностика, контакт для сигнализации об ошибке, кнопка выбора/настройки, устройство ввода-вывода PROFINET, управление сетью, встроенный менеджер резервирования, офисные функции (RSTP, VLAN, IGMP,..), CLP входит в комплект поставки, источник питания 1x230 В переменного тока,

Купить 6GK55342TR003AR3 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 379206 руб.

Технические характеристики 6GK55342TR003AR3

SCALANCE XR526-8; managed layer 3 IE switch, 19" rack; 24x 100/1000 Mbps RJ45 port; 2x 1G/2.5G/5G/10 Gbps RJ45 port, 8x 1G/10G SFP+ port; LED diagnostics; error signaling contact; select/set button; PROFINET IO device; network management; integrated redundancy manager; office features (RSTP, VLAN, IGMP,..); CLP included in scope of supply; power supply 1x 230 V AC;

наименование типа изделия

торговая марка изделия

SCALANCE

наименование типа изделия

XR526-8

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6GK5534-2TR00-3AR3

скорость передачи

10, 100, 1000 Mbit/s

скорость передачи

2,5, 5, 10 Gbit/s

интерфейсы / для связи / интегрированный

число электрических соединений

● для сетевых компонентов или оконечных устройств

26; RJ45 с крепежной манжетой

число портов RJ45 10/100/1000 Мбит/с

● с фиксирующим заплечиком для разгрузки от натяжения

число портов RJ45 с 1000/2500/5000/10000 Мбит/с / с фиксирующим заплечиком для разгрузки от натяжения

число электрических соединений

● для SFP+

интерфейсы / прочие

число электрических соединений

● для консоли управления

● для сигнального контакта

● для источника питания

исполнение электрического соединения

● для консоли управления

USB (2.0 типа B, адаптер USB - последовательный разъем)

● для сигнального контакта

2-пол. клеммный блок

● для источника питания

слаботочный штекер C14 для питания переменного тока или 2-пол. клеммный блок для питания постоянного тока

исполнение сменного носителя информации

● CLP

Да

рабочее напряжение / сигнальных контактов

● при постоянном токе / ном. значение

24 V

рабочий ток / сигнальных контактов

● при постоянном токе / макс.

0,1 A

напряжение питания, потребляемый ток, мощность потерь

компонент изделия / соединение для резервированного источника питания

Нет

тип источника питания / резервированный блок питания

Нет

тип напряжения / 1 / напряжения питания

● мощность потерь [Вт] / 1 / ном. значение

99 W

● напряжение питания / 1 / диапазон напряжения

77 ... 300

● потребляемый ток / 1 / макс.

0,8 A

● исполнение электрического соединения / 1 / для источника питания

2-пол. клеммный блок

● компонент изделия / 1 / устройство защиты входа питания

Да

● исполнение устройства защиты / 1 / на входе для напряжения питания

F 4 А / 250 В

тип напряжения / 2 / напряжения питания

AC (50 / 60 Гц)

● напряжение питания / 2 / ном. значение

240 V

● мощность потерь [Вт] / 2 / ном. значение

99 W

● напряжение питания / 2 / диапазон напряжения

85 ... 264

● потребляемый ток / 2 / макс.

0,8 A

● исполнение электрического соединения / 2 / для источника питания

слаботочный штекер C14

● исполнение устройства защиты / 2 / на входе для напряжения питания

F 4 А / 250 В

окружающие условия

окружающая температура / при горизонтальном монтажном положении / при эксплуатации

-25 ... +60 °C

высота над уровнем моря / при высоте над уровнем моря / макс.

3000 m

относительная атмосферная влажность

● при 25 °C / без конденсации / при эксплуатации / макс.

95 %

условия эксплуатации / безвентиляторный режим

Да

степень защиты IP

IP20

конструкция, размеры и масса

конструкция

19-дюймовая стойка

число монтажных единиц по высоте / на 19-дюймовый шкаф

ширина

446 mm

высота

43,6 mm

глубина

374,8 mm

масса нетто

8,2 kg

материал / корпуса

металл

вид креплений

● для монтажа в 19-дюймовые стойки

Да

характеристики, функции, компоненты изделия / общий

каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с

каскадное подключение при структуре типа звезда

Любые (зависит только от времени распространения сигнала)

число автоматически запоминаемых MAC-адресов

16382

число очередей QoS / на каждый порт

функция изделия

● QoS согласно ИИЭР 802.1Q

Да

характеристика изделия

● буферизованная коммутация

Да

функции изделия / управление, конфигурирование, проектирование

функция изделия

● CLI

Да

● веб-управление

Да

● поддержка MIB

Да

● TRAPs по электронной почте

Да

● конфигурирование с помощью STEP 7

Да

● RMON

Да

● дублирование трафика

Да

● многопортовое отражение

Да

● CoS

Да

● диагностика PROFINET IO

Да

● с коммутационным управлением

Да

класс соответствия PROFINET

класс нагрузки сети / согласно PROFINET

III

длина телеграммы / при Ethernet / макс.

9194 byte

протокол / поддерживается

● Telnet

Да

● HTTP

Да

● HTTPS

Да

● TFTP

Да

● FTP

Да

● SFTP

Да

● BOOTP

Да

● NETCONF

Нет

● GMRP

Да

● DCP

Да

● LLDP

Да

● EtherNet/IP

Да

● SNMP v1

Да

● SNMP v2

Да

● SNMP v3

Да

● IGMP (отслеживание/ генератор запросов)

Да

функция идентификации и техобслуживания

● I&M0 - информация об устройстве

Да

● I&M1 - идентификатор установки/ места

Да

функции изделия / диагностика

функция изделия

● диагностика портов

Да

● статистика размеров пакетов

Да

● статистика типов пакетов

Да

● статистика ошибок

Да

● SysLog

Да

функции изделия / VLAN

функция изделия

● VLAN - port based

Да

● VLAN - protocol based

Нет

● VLAN - IP based

Нет

● VLAN - dynamic

Да

число VLAN / макс.

257

число динамических VLAN / макс.

257

число VLAN / при кольцевом резервировании (HRP; MRP; резервное сопряжение)

257

функции изделия / DHCP

функция изделия

● сервер DHCP

Да

● клиент DHCP

Да

● DHCP опция 82

Да

● DHCP опция 66

Да

● DHCP опция 67

Да

функции изделия / маршрутизация

сервис / маршрутизация / примечание

Встроенная IP-маршрутизация

функция изделия

● статический IP-роутинг

Да

● статический IP-роутинг IPv6

Нет

● динамическая IP-маршрутизация

Да

● динамическая IP-маршрутизация IPv6

Нет

протокол / поддерживается

● RIPv2

Да

● RIPnG for IPv6

Нет

● OSPFv2

Да

● OSPFv3 для IPv6

Нет

● VRRP

Да

● VRRP для IPv6

Нет

функции изделия / резервирование

протокол / поддерживается / Media Redundancy Protocol (MRP)

Да

функция изделия

● Media Redundancy Protocol (MRP) с менеджером резервирования

Да

● Media Redundancy Protocol Interconnection (MRP-I)

Да

● устройства PROFINET IO / поддерживается / системное резервирование PROFINET

Да

● кольцевое резервирование

Да

● High Speed Redundancy Protocol (HRP) с менеджером резервирования

Да

● High Speed Redundancy Protocol (HRP) с холодным резервированием

Да

● метод резервирования STP

Да

● метод резервирования RSTP

Да

● метод резервирования RSTP+

Да

● метод резервирования MSTP

Да

● протокол High-availability Seamless Redundancy (HSR)

Да

● Parallel Redundancy Protocol (PRP)/ применение в сети PRP

Да

● Parallel Redundancy Protocol (PRP)/ Redundant Network Access (RNA)

Да

● пассивное прослушивание

Да

протокол / поддерживается

● LACP

Да

внесение изменений в установку без прерывания работы

функция изделия / конфигурирование в режиме выполнения с помощью CiR/H-CiR

Да

функции изделия / безопасность

функция изделия

● ИИЭР 802.1X (радиус)

Да

● ограничитель широковещательной/ многоадресной/ одноадресной передачи

Да

● блокировка широковещательной передачи

Да

протокол / поддерживается

● SSH

Да

● блочный поиск (SSL)

Да

функции изделия / время

функция изделия

● поддержка SICLOCK

Да

● клиент NTP

Да

● клиент SNTP

Да

● прозрачная переадресация ИИЭР 1588 v2

Да

протокол / поддерживается

● NTP

Да

● SNTP

Да

точность хода / при ИИЭР 1588 v2

● не менее

100 ns

● типичный

50 ns

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● маркировка UKCA

Да

● декларация о соответствии нормам ЕС EN 61010, МЭК 61010-1, UL 61010A-1

Да

● допуск KC

Да

● Regulatory Compliance Mark (RCM)

Да

соответствие изделия / согласно директиве ЭМС

2014/30/EU

стандарт

● для излучения электромагнитных помех

EN 61000-6-4, EN 50121-9

● для устойчивости к электромагнитным помехам

EN 61000-6-2, EN 50121-4

нормы, спецификации, допуски / Прочие

сертификат соответствия

● применение на железнодорожном транспорте согласно EN 50121-4

Да; Использование допустимо только в местах, не являющихся общедоступными

● применение на железнодорожном транспорте согласно EN 50125-3

Да

● соответствие RoHS

Да

стойкость к атмосферным загрязнениям / совместимость согласно ANSI/ISA-71.04

Да

информационная безопасность промышленных систем автоматизации / согласно МЭК 62443-4-2:2019

Да

нормы, спецификации, допуски / классификация судов

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Нет

● Bureau Veritas (BV)

Нет

● китайское классификационное общество (CCS)

Нет

● Det Norske Veritas (DNV)

Нет

● Корейский регистр судоходства (KRS)

Нет

● Регистр судоходства Ллойда (LRS)

Нет

● Nippon Kaiji Kyokai (NK)

Нет

● Polski Rejestr Statkow (PRS)

Нет

● Royal Institution of Naval Architects (RINA)

Нет

нормы, спецификации, допуски / экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

1122,93 kg

● в процессе производства

207 kg

● при эксплуатации

915 kg

● по истечении срока службы

0,93 kg

функции изделия / общий

среднее время между отказами (MTBF)

8,3 a

опорная температура / для определения среднего времени между отказами (MTBF)

40 °C

функция изделия / поддерживается / идентификационная ссылка

Да; согласно МЭК 61406-1:2022

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-страницу: SiePortal

https://sieportal.siemens.com/

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты

экологический сертификат изделия

● потенциал парникового эффекта [CO2 eq] / в процессе производства

207 kg

● потенциал парникового эффекта [CO2 eq] / при эксплуатации

915 kg

● потенциал парникового эффекта [CO2 eq] / по истечении срока службы

0.93 kg

● потенциал парникового эффекта [CO2 eq] / всего

1122.93 kg

Environment	General Product Approval
			China RoHS
General Product Approval	Test Certificates	Industrial Communication
TUEV	Type Test Certificates/Test Report	PROFINET
