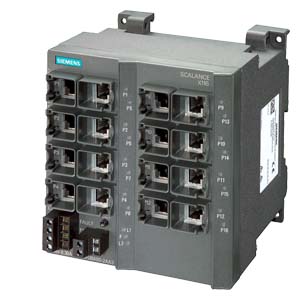

6GK5116-0BA00-2AA3 Siemens Scalance X-100

6GK51160BA002AA3: Неуправляемый промышленный коммутатор SCALANCE X116 16 X 10/100MBIT/S RJ45- портов, IP20, 24 V DC, диагностик

mdi-cart-outline Купить 6GK5116-0BA00-2AA3

mdi-warehouse Наличие: под заказ

Цена: по запросу

Обзор 6GK51160BA002AA3:

Неуправляемые коммутаторы серии SCALANCE X-100, оптимизированные для работы в промышленных сетях Industrial Ethernet с линейной и звездообразной топологией и скоростью передачи данных 10/100 Мбит/с.
Наличие модификаций с встроенными электрическими и оптическими портами.
Построение звездообразных конфигураций сети Industrial Ethernet с электрическими каналами связи и скоростью передачи данных 10/100 Мбит/с.
Прочный компактный металлический корпус с возможностью монтажа на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с различной ориентацией корпуса.
Подключение к сети через PROFINET-совместимые соединители промышленного исполнения со специальным профилем укладки кабеля, исключающим возможность приложения тяговых усилий к контактным точкам.
Использование резервированных цепей питания.
Диагностика с помощью светодиодов индикации наличия напряжения питания, состояния системы связи, передачи данных.
Сигнализация об ошибке с помощью встроенного сигнального контакта, настраиваемого с помощью кнопки SET.

Область применения 6GK5116-0BA00-2AA3:

Коммутаторы серии SCALANCE X 100 поддерживает рентабельные конфигурации сети Industrial Ethernet с линейной или звездообразной топологией. Они сконструированы для установки в шкафы управления.

Версии продукта

SCALANCE X104-2 / SCALANCE X106-1

Для конфигурирования оптического Industrial Ethernet линейной или звездообразной топологий:
- SCALANCE X104-2;
  линейная или звездообразная топология с 2 оптическами и 4 электрическими портами.
- SCALANCE X106-1;
  звездообразная топология с одним оптическим и 6 электрическими портами.
Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
Четыре (SCALANCE X104-2) или шесть (SCALANCE X106-1) гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

SCALANCE X108

Для конфигурирования электрических сетей Industrial Ethernet с линейной или звездообразной структурой.
Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
Восемь гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

Технические характеристики 6GK5116-0BA00-2AA3

		SCALANCE X116, UNMANAGED IE SWITCH, 16 X 10/100MBIT/S RJ45 PORTS, LED DIAGNOSIS, FAULT SIGNAL. CONTACT WITH SET BUTTON, REDUNDANT VOLTAGE SUPPLY MANUAL AVAILABLE AS DOWNLOAD
Скорость передачи
Скорость передачи		10 Mbit/s, 100 Mbit/s
Интерфейсы
Количество электрических/оптических подключений
для сетевых компонентов или абонентских радиостанций / максимальное		16
Количество электрических подключений / для сетевых компонентов или абонентских радиостанций		16
Количество SC-портов 100 Мбит/с/для многомод./встроен.
для многомод.		0
количество LC-портов 1000 Мбит/с
для многомод.		0
для одномод (LD)		0
Количество электрических подключений
для сигнального контакта		1
для напряжения питания		1
для избыточного напряжения питания		1
Входы/выходы
рабочее напряжение / сигнальных контактов
при постоянном токе / номинальное значение		24 V
Рабочий ток / сигнальных контактов
при постоянном токе / максимальное		0,1 A
Напряжение питания, потребление тока, эффективная мощность потерь
Вид напряжения / напряжения питания		пост. ток
Напряжение питания
внешнее		24 V
внешнее		18 ... 32 V
Компонент продукта / устройство защиты на входе напряжения питания		нет
Потребляемый ток / максимальное		0,3 A
Мощность потерь [Вт]
при постоянном токе / при 24 В		4,4 W
Допустимые окружающие условия
Температура окружающей среды
во время эксплуатации		-20 ... +70 °C
во время хранения		-40 ... +80 °C
во время транспортировки		-40 ... +80 °C
Относительная влажность воздуха
при 25 °C / без конденсации / во время эксплуатации / максимальное		95 %
Степень защиты IP		IP30
Конструктивная форма, размеры и вес
Ширина		120 mm
Высота		125 mm
Глубина		124 mm
вес-нетто		1,1 kg
Вид крепления
установка на монтажной шине DIN 35 мм		да
настенный монтаж		да
монтаж на профильных шинах S7-300		да
монтаж на профильных шинах S7-1500		нет
Функции изделия / управление, конфигурация, проектирование
Функция продукта
мультипортовый мирроринг		нет
CoS		да
управление переключений		нет
Нормы, спецификации, сертификаты
Стандарт
для FM		FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
для зоны взрывоопасности		EN 60079-0:2009, EN60079-15:2010, II 3 G Ex nA IIC T4 Gc, KEMA 07ATEX0145 X
для помехоустойчивости		EN 61000-6-2:2001
Сертификат соответствия
CE		да
C-TIC		да
KC-разрешение		да
Общество, осуществляющее классификацию и регистрацию судов
American Bureau of Shipping Europe Ltd. (ABS)		да
Bureau Veritas (BV)		да
Det Norske Veritas (DNV)		да
Германский Ллойд (GL)		нет
регистр судоходства Ллойда		да
Nippon Kaiji Kyokai (NK)		да
Polski Rejestr Statkow (PRS)		да
Общество инженеров-кораблестроителей Великобритании (RINA)		да
Среднее время между отказами (MTBF) / при 40 °C		61,3 y
Дополнительная информация / интернет-ссылки
Интернет-ссылка
на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL		http://www.siemens.com/snst
на веб-сайт: промышленная коммуникация		http://www.siemens.com/simatic-net
на веб-сайт: Industry Mall		https://mall.industry.siemens.com
на веб-сайт: информация и центр загрузок		http://www.siemens.com/industry/infocenter
на веб-сайт: база данных изображений		http://automation.siemens.com/bilddb
на веб-сайт: CAx-Download-Manager		http://www.siemens.com/cax
на веб-сайт: отраслевая онлайн-поддержка		https://support.industry.siemens.com
последнее изменение:		09.12.2016
