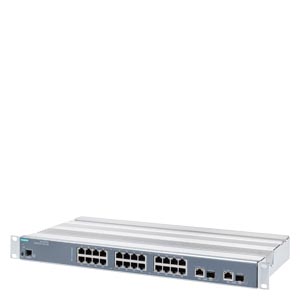

SCALANCE XR326-2C PoE WG; промышленный управляемый IE коммутатор, монтаж в 19" стойку; 24 электрических PoE RJ45 портов 10/100/1000 Мбит/с, 2 комбинированных порта 10 Гбит/c (может быть использован либо SFP-модуль 1/10 Гбит/c либо электрический RJ45 порт 10/100/1000 Мбит/c); светодиодная индикация; кнопка сброса; консольный порт; PROFINET IO-устройство; функции сетевого управления; встроенный менеджер резервирования; Без сертификации UL/FM; Питание 240 В переменного тока (85 – 264 В)
|
|
наименование типа изделия
|
|
торговая марка изделия
|
SCALANCE
|
|
наименование типа изделия
|
XR326-2C PoE WG
|
|
страница с обзором технических характеристик изделия
|
https://i.siemens.com/1P6GK5326-2QS00-3RR3
|
|
скорость передачи
|
|
скорость передачи
|
10, 100, 1000 Mbit/s
|
|
скорость передачи
|
2,5, 5, 10 Gbit/s
|
|
интерфейсы / для связи / интегрированный
|
|
число электрических соединений
|
|
|
● для сетевых компонентов или оконечных устройств
|
26; RJ45
|
|
● при питании по сети Ethernet / для сетевых компонентов или оконечных устройств
|
26
|
|
число портов RJ45 10/100/1000 Мбит/с
|
|
|
● с питанием по сети Ethernet (PoE)
|
24; Порты PoE согласно IEEE802.3at (30 Вт)
|
|
число портов RJ45 с 10/100/1000/10000 Мбит/с / с питанием по сети Ethernet (PoE)
|
2
|
|
число комбинированных портов / с интерфейсом RJ45 для втычного оптического трансивера
|
2; порт RJ45 1000 Мбит/с, 2500 Мбит/с, 5000 Мбит/с, 10000 Мбит/с, включая функцию PoE и порт SFP 1000 Мбит/с, 10000 Мбит/с
|
|
интерфейсы / прочие
|
|
число электрических соединений
|
|
|
● для консоли управления
|
1
|
|
● для источника питания
|
2
|
|
исполнение электрического соединения
|
|
|
● для консоли управления
|
RJ11
|
|
● для источника питания
|
слаботочный штекер IEC C14 и клеммная колодка для дополнительного источника питания PoE (возможно макс. 2 дополнительных PSR9230 PoE, мощность PoE с возможностью расширения до 570 Вт)
|
|
напряжение питания, потребляемый ток, мощность потерь
|
|
отдаваемая активная мощность / PSE / с питанием по сети Ethernet (PoE)
|
|
|
● всего / макс.
|
210 W
|
|
тип напряжения / 1 / напряжения питания
|
AC
|
|
● напряжение питания / 1 / ном. значение
|
240 V
|
|
● напряжение питания / 1 / диапазон напряжения
|
85 ... 264
|
|
● потребляемый ток / 1 / макс.
|
4 A
|
|
● компонент изделия / 1 / устройство защиты входа питания
|
Да
|
|
● исполнение устройства защиты / 1 / на входе для напряжения питания
|
F 4 А / 250 В
|
|
окружающие условия
|
|
окружающая температура
|
|
|
● при эксплуатации
|
0 ... 60 °C
|
|
● при хранении
|
-40 ... +85 °C
|
|
● при транспортировке
|
-40 ... +85 °C
|
|
относительная атмосферная влажность
|
|
|
● при 25 °C / без конденсации / при эксплуатации / макс.
|
95 %
|
|
степень защиты IP
|
IP30
|
|
конструкция, размеры и масса
|
|
конструкция
|
19-дюймовая стойка
|
|
число монтажных единиц по высоте / на 19-дюймовый шкаф
|
1
|
|
ширина
|
482,6 mm
|
|
высота
|
43,6 mm
|
|
глубина
|
227,3 mm
|
|
масса нетто
|
4,7 kg
|
|
материал / корпуса
|
металл
|
|
вид креплений
|
|
|
● для монтажа в 19-дюймовые стойки
|
Да
|
|
● 35 мм, монтаж на DIN-рейку
|
Нет
|
|
● настенный монтаж
|
Нет
|
|
● монтаж на профильной шине для S7-300
|
Нет
|
|
● монтаж на профильной шине для S7-1500
|
Нет
|
|
характеристики, функции, компоненты изделия / общий
|
|
каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с
|
50
|
|
каскадное подключение при структуре типа звезда
|
Любые (зависит только от времени распространения сигнала)
|
|
функции изделия / управление, конфигурирование, проектирование
|
|
функция изделия
|
|
|
● CLI
|
Да
|
|
● веб-управление
|
Да
|
|
● поддержка MIB
|
Да
|
|
● TRAPs по электронной почте
|
Да
|
|
● конфигурирование с помощью STEP 7
|
Да
|
|
● RMON
|
Да
|
|
● дублирование трафика
|
Да
|
|
● многопортовое отражение
|
Нет
|
|
● CoS
|
Да
|
|
● диагностика PROFINET IO
|
Да
|
|
● с коммутационным управлением
|
Да
|
|
класс соответствия PROFINET
|
B
|
|
класс нагрузки сети / согласно PROFINET
|
III
|
|
протокол / поддерживается
|
|
|
● Telnet
|
Да
|
|
● HTTP
|
Да
|
|
● HTTPS
|
Да
|
|
● TFTP
|
Да
|
|
● FTP
|
Да
|
|
● BOOTP
|
Да
|
|
● GMRP
|
Нет
|
|
● DCP
|
Да
|
|
● LLDP
|
Да
|
|
● SNMP v1
|
Да
|
|
● SNMP v2
|
Да
|
|
● SNMP v3
|
Да
|
|
● IGMP (отслеживание/ генератор запросов)
|
Да
|
|
функция идентификации и техобслуживания
|
|
|
● I&M0 - информация об устройстве
|
Да
|
|
● I&M1 - идентификатор установки/ места
|
Да
|
|
функции изделия / диагностика
|
|
функция изделия
|
|
|
● диагностика портов
|
Да
|
|
● статистика размеров пакетов
|
Да
|
|
● статистика типов пакетов
|
Да
|
|
● статистика ошибок
|
Да
|
|
● SysLog
|
Да
|
|
функции изделия / VLAN
|
|
функция изделия
|
|
|
● VLAN - port based
|
Да
|
|
● VLAN - protocol based
|
Нет
|
|
● VLAN - IP based
|
Нет
|
|
● VLAN - dynamic
|
Да
|
|
число VLAN / макс.
|
257
|
|
число динамических VLAN / макс.
|
257
|
|
число VLAN / при кольцевом резервировании (HRP; MRP; резервное сопряжение)
|
257
|
|
функции изделия / DHCP
|
|
функция изделия
|
|
|
● клиент DHCP
|
Да
|
|
● DHCP опция 82
|
Да
|
|
● DHCP опция 66
|
Да
|
|
● DHCP опция 67
|
Да
|
|
функции изделия / резервирование
|
|
протокол / поддерживается / Media Redundancy Protocol (MRP)
|
Да
|
|
функция изделия
|
|
|
● Media Redundancy Protocol (MRP) с менеджером резервирования
|
Да
|
|
● устройства PROFINET IO / поддерживается / функция H-Sync-Forwarding
|
Нет
|
|
● кольцевое резервирование
|
Да
|
|
● High Speed Redundancy Protocol (HRP) с менеджером резервирования
|
Да
|
|
● High Speed Redundancy Protocol (HRP) с холодным резервированием
|
Да
|
|
● метод резервирования STP
|
Да
|
|
● метод резервирования RSTP
|
Да
|
|
● метод резервирования MSTP
|
Нет
|
|
● Parallel Redundancy Protocol (PRP)/ применение в сети PRP
|
Да
|
|
● Parallel Redundancy Protocol (PRP)/ Redundant Network Access (RNA)
|
Нет
|
|
● пассивное прослушивание
|
Да
|
|
протокол / поддерживается
|
|
|
● STP/RSTP
|
Да
|
|
● STP
|
Да
|
|
● RSTP
|
Да
|
|
● MSTP
|
Нет
|
|
● RSTP Big Network Support
|
Да
|
|
● LACP
|
Нет
|
|
внесение изменений в установку без прерывания работы
|
|
функция изделия / конфигурирование в режиме выполнения с помощью CiR/H-CiR
|
Нет
|
|
функции изделия / безопасность
|
|
функция изделия
|
|
|
● ИИЭР 802.1X (радиус)
|
Да
|
|
● ограничитель широковещательной/ многоадресной/ одноадресной передачи
|
Да
|
|
● блокировка широковещательной передачи
|
Да
|
|
протокол / поддерживается
|
|
|
● SSH
|
Да
|
|
функции изделия / время
|
|
функция изделия
|
|
|
● поддержка SICLOCK
|
Да
|
|
● клиент SNTP
|
Да
|
|
протокол / поддерживается
|
|
|
● NTP
|
Да
|
|
● SNTP
|
Да
|
|
● профиль по умолчанию ИИЭР 1588
|
Нет
|
|
нормы, спецификации, допуски
|
|
сертификат соответствия
|
|
|
● маркировка CE
|
Да
|
|
● маркировка UKCA
|
Да
|
|
● допуск KC
|
Да
|
|
● Regulatory Compliance Mark (RCM)
|
Да
|
|
нормы, спецификации, допуски / Прочие
|
|
сертификат соответствия
|
|
|
● применение на железнодорожном транспорте согласно EN 50155
|
Нет
|
|
● соответствие RoHS
|
Да
|
|
стойкость к атмосферным загрязнениям / совместимость согласно ANSI/ISA-71.04
|
Да
|
|
информационная безопасность промышленных систем автоматизации / согласно МЭК 62443-4-2:2019
|
Да
|
|
нормы, спецификации, допуски / экологический сертификат изделия
|
|
экологический сертификат изделия
|
Да
|
|
потенциал парникового эффекта [CO2 eq]
|
|
|
● всего
|
931,69 kg
|
|
● в процессе производства
|
109,07 kg
|
|
● при эксплуатации
|
822,07 kg
|
|
● по истечении срока службы
|
0,55 kg
|
|
функции изделия / общий
|
|
среднее время между отказами (MTBF)
|
25 a
|
|
функция изделия / поддерживается / идентификационная ссылка
|
Да; согласно МЭК 61406-1:2022
|
|
дополнительная информация / веб-ссылки
|
|
интернет-ссылка
|
|
|
● к веб-сайту: помощь при выборе проводов и штекеров
|
https://support.industry.siemens.com/cs/ww/de/view/109766358
|
|
● на веб-страницу: ассистент выбора TIA Selection Tool
|
https://www.siemens.com/tstcloud
|
|
● на веб-сайт: промышленная связь
|
https://www.siemens.com/simatic-net
|
|
● на веб-страницу: SiePortal
|
https://sieportal.siemens.com/
|
|
● на веб-сайт: база данных изображений
|
https://www.automation.siemens.com/bilddb
|
|
● на веб-сайт: менеджер скачивания CAx
|
https://www.siemens.com/cax
|
|
● на веб-сайт: Industry Online Support
|
https://support.industry.siemens.com
|
|
сведения о безопасности
|
|
информация о безопасности
|
Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
|
|
экологический сертификат изделия
|
|
|
● потенциал парникового эффекта [CO2 eq] / в процессе производства
|
109.07 kg
|
|
● потенциал парникового эффекта [CO2 eq] / при эксплуатации
|
822.07 kg
|
|
● потенциал парникового эффекта [CO2 eq] / по истечении срока службы
|
0.55 kg
|
|
● потенциал парникового эффекта [CO2 eq] / всего
|
931.69 kg
|
