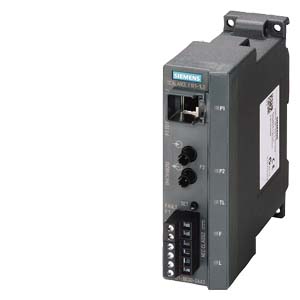

SIMATIC NET, SCALANCE X101-1LD, НЕУПРАВЛЯЕМЫЙ МЕДИА-ПРЕОБРАЗОВАТЕЛЬ ДЛЯ IE, 1 X 10/100МБИТ/С RJ45 ПОРТ, 1 X 100МБИТ/С ОДНОМОДОВЫЙ BFOC, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-СОВМЕСТИМОЕ
Цена: по запросу
| наименование типа изделия | X101-1LD | |||||||||||||||||||||||||||||||||||||||||||||||||
|
|
********** spare part ********* SCALANCE X101-1LD IE media converter unmanaged 1x 10/100 Mbps RJ45 port, 1x 100 Mbps single-mode BFOC, LED diagnostics, error signaling contact with set pushbutton, redundant power supply, PROFINET-compliant securing collars, manual available as a download | |||||||||||||||||||||||||||||||||||||||||||||||||
| скорость передачи | ||||||||||||||||||||||||||||||||||||||||||||||||||
| скорость передачи | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||
| интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| число электрических/ оптических соединений / для сетевых компонентов или оконечных устройств / макс. | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| число электрических соединений | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сетевых компонентов или оконечных устройств | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнального контакта | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для источника питания | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для резервированного источника питания | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| исполнение электрического соединения | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сетевых компонентов или оконечных устройств | Порт RJ45 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнального контакта | 2-пол. клеммный блок | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для источника питания | 4-пол. клеммный блок | |||||||||||||||||||||||||||||||||||||||||||||||||
| число оптических соединений | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для волоконно-оптических кабелей / при 100 Мбит/с | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| исполнение оптических соединений | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для волоконно-оптических кабелей / при 100 Мбит/с | Порт ST/BFOC | |||||||||||||||||||||||||||||||||||||||||||||||||
| сопрягаемая оптическая мощность на 1 мВт | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● выхода передатчика / мин. | -5 dB | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● выхода передатчика / макс. | 0 dB | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● входа ресивера / макс. | 0 dB | |||||||||||||||||||||||||||||||||||||||||||||||||
| оптическая чувствительность на 1 мВт / входа ресивера / мин. | -35 dB | |||||||||||||||||||||||||||||||||||||||||||||||||
| коэффициент затухания / канала передачи оптоволоконного сигнала / мин. необходимый | 0 dB | |||||||||||||||||||||||||||||||||||||||||||||||||
| дальность действия / на оптическом интерфейсе / зависит от используемых оптических волокон | 0 ... 26 km | |||||||||||||||||||||||||||||||||||||||||||||||||
| сигнальные входы/выходы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| рабочее напряжение / сигнальных контактов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● при постоянном токе / ном. значение | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| рабочий ток / сигнальных контактов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● при постоянном токе / макс. | 0,1 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| напряжение питания, потребляемый ток, мощность потерь | ||||||||||||||||||||||||||||||||||||||||||||||||||
| напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● внешний | 24 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● внешний | 18 ... 32 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| тип напряжения / напряжения питания | пост. ток | |||||||||||||||||||||||||||||||||||||||||||||||||
| компонент изделия / устройство защиты входа питания | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| исполнение устройства защиты / на входе для напряжения питания | 0,5 A / 60 V | |||||||||||||||||||||||||||||||||||||||||||||||||
| потребляемый ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 0,12 A | |||||||||||||||||||||||||||||||||||||||||||||||||
| мощность потерь [Вт] | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● при постоянном токе / при 24 В | 3 W | |||||||||||||||||||||||||||||||||||||||||||||||||
| окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● при эксплуатации | -10 ... +60 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● при транспортировке | -40 ... +80 °C | |||||||||||||||||||||||||||||||||||||||||||||||||
| относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс. | 95 % | |||||||||||||||||||||||||||||||||||||||||||||||||
| степень защиты IP | IP30 | |||||||||||||||||||||||||||||||||||||||||||||||||
| конструкция, размеры и масса | ||||||||||||||||||||||||||||||||||||||||||||||||||
| конструкция | компактный вариант | |||||||||||||||||||||||||||||||||||||||||||||||||
| ширина | 40 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| высота | 125 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| глубина | 124 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| масса нетто | 0,55 kg | |||||||||||||||||||||||||||||||||||||||||||||||||
| вид креплений | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 35 мм, монтаж на DIN-рейку | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● монтаж на профильной шине для S7-300 | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● настенный монтаж | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| функции изделия / резервирование | ||||||||||||||||||||||||||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Parallel Redundancy Protocol (PRP)/ применение в сети PRP | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Parallel Redundancy Protocol (PRP)/ Redundant Network Access (RNA) | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски | ||||||||||||||||||||||||||||||||||||||||||||||||||
| стандарт | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T.., Class 1, Zone 2, Group IIC, T.. | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для безопасности / от CSA и UL | UL 60950-1, CSA C22.2 No. 60950-1 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для излучения помех | EN 61000-6-4:2001 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для помехоустойчивости | EN 61000-6-4:2001 | |||||||||||||||||||||||||||||||||||||||||||||||||
| сертификат соответствия | EN 61000-6-2:2001, EN 61000-6-4:2001 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● допуск C-Tick | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● допуск KC | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| общество классификации судов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● American Bureau of Shipping Europe Ltd. (ABS) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Bureau Veritas (BV) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Det Norske Veritas (DNV) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Германский Ллойд (GL) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Регистр судоходства Ллойда (LRS) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Nippon Kaiji Kyokai (NK) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Polski Rejestr Statkow (PRS) | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| среднее время между отказами (MTBF) | 134 a | |||||||||||||||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски / опасные окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||||||||
| стандарт / для взрывоопасной зоны | EN 600079-15 II 3 G EEx nA II T.. KEMA 06 ATEX 0021 X | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● от CSA и UL | UL 1604 и UL 2279-15 (Hazardous Location), Class 1/Division 2/Group А, B, C, D/T.., Class 1/Zone 2/Group IIC/T.. | |||||||||||||||||||||||||||||||||||||||||||||||||
| сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GB | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| дополнительная информация / веб-ссылки | ||||||||||||||||||||||||||||||||||||||||||||||||||
| интернет-ссылка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● к веб-сайту: помощь при выборе проводов и штекеров | https://support.industry.siemens.com/cs/ww/de/view/109766358 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: промышленная связь | https://www.siemens.com/simatic-net | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● на веб-страницу: SiePortal | https://sieportal.siemens.com/ | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: база данных изображений | https://www.automation.siemens.com/bilddb | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: менеджер скачивания CAx | https://www.siemens.com/cax | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |||||||||||||||||||||||||||||||||||||||||||||||||
| сведения о безопасности | ||||||||||||||||||||||||||||||||||||||||||||||||||
| информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) | |||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 16.12.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||
|
