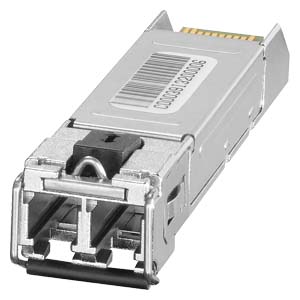

6GK5991-1AE00-8AA0 линейный модуль для Scalance XR-300

6GK59911AE008AA0: SFP модуль SFP991-1LH+ для SCALANCE X, 1 X 100 Мбит / с LC-оптический порт, стекл одномод, до 70 км

mdi-cart-outline Купить 6GK5991-1AE00-8AA0

mdi-warehouse Наличие: под заказ

Цена: по запросу

Обзор 6GK59911AE008AA0:

Конвертирующие модули с двумя встроенными коммуникационными портами каждый для модульных коммутаторов серии SCALANCE X-300 (например, SCALANCE X308-2M, SCALANCE XR324-12M).
Электрические конвертирующие модули с портами RJ45, а также оптические конвертирующие модули с BFOC, SC и LC портами для подключения мультимодовых или одномодовых оптических кабелей.
Конвертирующие модули SFP (Small Form-Factor Pluggable - компактные съемные модули) оснащены только одним коммуникационным портом. Они устанавливаются на конвертирующий модуль MM992-2SFP, оснащенный двумя слотами для установки модулей SFP.

Область применения 6GK59911AE008AA0:

Конвертирующие модули используются в модульных коммутаторах серии SCALANCE X-300 и обеспечивают поддержку:

Простого расширения сети путем установки необходимых конвертирующих модулей в свободные слоты коммутатора.
Простого изменения технологии подключения сетевых кабелей (например, замена электрических портов на оптические, замена мультимодовых оптических портов на одномодовые и т.д.).

Технические характеристики 6GK5991-1AE00-8AA0

Наименование типа продукта		SFP991-1LH+
		SCALANCE X ACCESSORY, SFP991-1LH+ 1 X 100MBIT/S LC-PORT OPTICAL SINGLEMODE GLASS UP TO MAX. 70 KM
Интерфейсы
Количество электрических/оптических подключений / для сетевых компонентов или абонентских радиостанций / максимальное		1
Количество оптических соединений / для сетевых компонентов или абонентских радиостанций / максимальное		1
количество LC-портов 100 Мбит/с		1
исполнение оптических подключений / для сетевых компонентов или абонентских радиостанций		LC
Длина волны / оптического интерфейса		1550 nm
группируемая оптическая мощность относительно 1 мВт
выхода передатчика / минимально		-5 dB
выхода передатчика / максимальное		0 dB
входа ресивера / максимальное		-3 dB
оптическая чувствительность относительно 1 мВт / входа ресивера / минимально		-34 dB
коэффициент затухания / световодного маршрута / минимально необходимый		3 dB
Дальность действия / на оптическом интерфейсе / в зависимости от используемых оптоволокон		12 ... 70 km
Допустимые окружающие условия
Температура окружающей среды
во время эксплуатации		-40 ... +85 °C
во время хранения		-40 ... +85 °C
во время транспортировки		-40 ... +85 °C
Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное		95 %
Степень защиты IP		IP20
Конструктивная форма, размеры и вес
Ширина		13,7 mm
Высота		11,9 mm
Глубина		56,5 mm
вес-нетто		0,01 kg
Нормы, спецификации, сертификаты
Стандарт
для FM		FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
для зоны взрывоопасности		EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4, KEMA 07 ATEX 0145 X
для излучения помех		EN 61000-6-4:2007 (Class A)
для помехоустойчивости		EN 61000-6-2:2005
Сертификат соответствия		EN 61000-6-2:2005, EN 61000-6-4:2007
CE		да
C-TIC		да
KC-разрешение		нет
Среднее время между отказами (MTBF) / при 40 °C		120 y
Дополнительная информация / интернет-ссылки
Интернет-ссылка
на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL		http://www.siemens.com/snst
на веб-сайт: промышленная коммуникация		http://www.siemens.com/simatic-net
на веб-сайт: информация и центр загрузок		http://www.siemens.com/industry/infocenter
на веб-сайт: база данных изображений		http://automation.siemens.com/bilddb
на веб-сайт: CAx-Download-Manager		http://www.siemens.com/cax
на веб-сайт: отраслевая онлайн-поддержка		https://support.industry.siemens.com
последнее изменение:		12.12.2016
