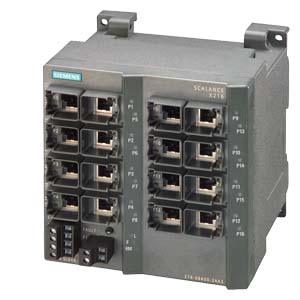

6GK52160BA002AA3: SIMATIC NET, SCALANCE X216, УПРАВЛЯЕМЫЙ IE КОММУТАТОР, 16 X 10/100МБИТ/С RJ45 ПОРТОВ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-IO УСТРОЙСТВО, УПРАВЛЕНИЕ СЕТЬЮ, ВСТРОЕННЫЙ МЕНЕДЖЕР РЕЗЕРВИРО
Модули SCALANCE X-200 используются для построения линейных и звездообразных структур Industrial Ethernet, поддерживающих технологию коммутируемых сетей. Модуль SCALANCE X208PRO имеет степень защиты IP65 и может устанавливаться вне шкафов управления. Остальные модули этой серии рассчитаны на работу в шкафах управления.
SCALANCE X204-2 / SCALANCE X206-1
SCALANCE X208 / SCALANCE X208PRO (степень защиты IP65)
| | SCALANCE X216, MANAGED IE SWITCH, 16 X 10/100MBIT/S RJ45 PORTS, LED DIAGNOSTICS, FAULT SIGNAL. CONTACT WITH SET BUTTON REDUNDANT POWER SUPPLY, PROFINET-IO DEVICE, NETWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER, INCL. ELECTRONIC MANUAL ON CD, C-PLUG OPTIONAL | |
| Скорость передачи | ||
| Скорость передачи | 10 Mbit/s, 100 Mbit/s | |
| Интерфейсы | ||
| Количество электрических/оптических подключений | ||
| для сетевых компонентов или абонентских радиостанций / максимальное | 16 | |
| Количество электрических подключений / для сетевых компонентов или абонентских радиостанций | 16 | |
| Количество SC-портов 100 Мбит/с/для многомод./встроен. | ||
| для многомод. | 0 | |
| количество LC-портов 1000 Мбит/с | ||
| для многомод. | 0 | |
| для одномод (LD) | 0 | |
| Количество электрических подключений | ||
| для сигнального контакта | 1 | |
| для напряжения питания | 1 | |
| для избыточного напряжения питания | 1 | |
| исполнение сменного носителя данных | ||
| C-PLUG | да | |
| Входы/выходы | ||
| рабочее напряжение / сигнальных контактов | ||
| при постоянном токе / номинальное значение | 24 V | |
| Рабочий ток / сигнальных контактов | ||
| при постоянном токе / максимальное | 0,1 A | |
| Напряжение питания, потребление тока, эффективная мощность потерь | ||
| Вид напряжения / напряжения питания | пост. ток | |
| Напряжение питания | ||
| внешнее | 24 V | |
| внешнее | 18 ... 32 V | |
| Компонент продукта / устройство защиты на входе напряжения питания | да | |
| Потребляемый ток / максимальное | 0,24 A | |
| Мощность потерь [Вт] | ||
| при постоянном токе / при 24 В | 5,76 W | |
| Допустимые окружающие условия | ||
| Температура окружающей среды | ||
| во время эксплуатации | -40 ... +60 °C | |
| во время хранения | -40 ... +70 °C | |
| во время транспортировки | -40 ... +70 °C | |
| Относительная влажность воздуха | ||
| при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % | |
| Степень защиты IP | IP30 | |
| Конструктивная форма, размеры и вес | ||
| Ширина | 120 mm | |
| Высота | 125 mm | |
| Глубина | 124 mm | |
| вес-нетто | 1,2 kg | |
| Вид крепления | ||
| установка на монтажной шине DIN 35 мм | да | |
| настенный монтаж | да | |
| монтаж на профильных шинах S7-300 | да | |
| монтаж на профильных шинах S7-1500 | нет | |
| Свойства, функции, компоненты изделия / общее | ||
| каскадное подключение при избыточном кольце / при времени реконфигурации < 0,3 с | 100 | |
| Функции изделия / управление, конфигурация, проектирование | ||
| Функция продукта | ||
| CLI | да | |
| сетевое управление | да | |
| MIB-поддержка | да | |
| TRAPs по Email | да | |
| конфигурация с STEP 7 | да | |
| дублирование порта | да | |
| мультипортовый мирроринг | нет | |
| при IRT / переключатель ввода/вывода PROFINET | нет | |
| диагностика ввода/вывода PROFINET | да | управление переключений | да |
| Протокол / осуществляется поддержка | ||
| Telnet | да | |
| HTTP | да | |
| HTTPS | да | |
| TFTP | да | |
| FTP | да | |
| BOOTP | нет | |
| DCP | да | |
| LLDP | да | |
| функция идентификации и техобслуживания | ||
| I&M0 - информация об устройстве | да | |
| I&M1 - обозначение установки/монтажа | да | |
| Протокол / осуществляется поддержка | ||
| SNMP v1 | да | |
| SNMP v2 | да | |
| SNMP v3 | да | |
| Информация об изделии / диагноз | ||
| Функция продукта | ||
| диагностика порта | да | |
| статистика размеров пакетов | да | |
| статистика типов пакетов | да | |
| статистика ошибок | да | |
| Функции изделия / DHCP | ||
| Функция продукта | ||
| DHCP-клиент | да | |
| Функции изделия / избыточность | ||
| Функция продукта | ||
| кольцевая избыточность | да | |
| характеристика высокоскоростной избыточности HRP | да | |
| высокоскоростной протокол резервирования (HRP) с менеджером резервирования | да | |
| высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования | нет | |
| Протокол / осуществляется поддержка / характеристика избыточности MRP | да | |
| Функция продукта | ||
| Media Redundancy Protocol (MRP) с менеджером резервирования | да | |
| пассивное прослушивание | да | |
| Функции изделия / безопасность | ||
| Протокол / осуществляется поддержка | ||
| SSH | да | |
| Функции изделия / время | ||
| Функция продукта | ||
| поддержка SICLOCK | да | |
| Протокол / осуществляется поддержка | ||
| NTP | нет/td> | |
| SNTP | да | |
| Нормы, спецификации, сертификаты | ||
| Стандарт | ||
| для FM | FM3611: Class 1, Divison 2, Group A, B, C, D / T4, CL.1, Zone 2, GP. IIC, T4 | |
| для зоны взрывоопасности | EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X | |
| для помехоустойчивости | EN 61000-6-2:2001 | |
| Сертификат соответствия | ||
| CE | да | |
| C-TIC | да | |
| KC-разрешение | да | |
| применение в железнодорожном транспорте согласно EN 50155 | нет | |
| применение в железнодорожном транспорте согласно EN 50124-1 | нет | |
| Общество, осуществляющее классификацию и регистрацию судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | да | |
| Bureau Veritas (BV) | да | |
| Det Norske Veritas (DNV) | да | |
| Германский Ллойд (GL) | нет | |
| регистр судоходства Ллойда | да | |
| Nippon Kaiji Kyokai (NK) | да | |
| Polski Rejestr Statkow (PRS) | да | |
| Общество инженеров-кораблестроителей Великобритании (RINA) | да | |
| Среднее время между отказами (MTBF) / при 40 °C | 52,07 y | |
| Дополнительная информация / интернет-ссылки | ||
| Интернет-ссылка | ||
| на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL | http://www.siemens.com/snst | |
| на веб-сайт: промышленная коммуникация | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: информация и центр загрузок | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: CAx-Download-Manager | http://www.siemens.com/cax | |
| на веб-сайт: отраслевая онлайн-поддержка | https://support.industry.siemens.com | |
| последнее изменение: | 09.12.2016 | |
