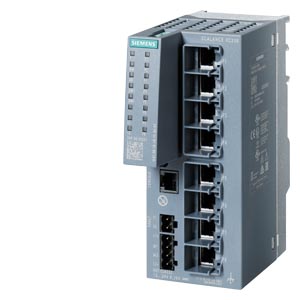

SIPLUS NET, коммутатор SCALANCE XC208, рабочая температура -40 ... +70°C, с конформным покрытием, на основе 6GK5206-2BA00-2AC2 . управляемый IE-коммутатор L2; 8 портов RJ45 10/100 Мбит/с; 1x консольный порт; диагностические LED, резервированное питание, температурный диапазон -40 ... +70°C; Монтаж: стандартная DIN-рейка/профильные шины S7/настенный. Функции резервирования, офисные функции (RSTP, VLAN,...); PROFINET IO Device; совместим с Ethernet/IP, разъём для C-PLUG;
|
|
наименование типа изделия
|
|
торговая марка изделия
|
SIPLUS
|
|
наименование типа изделия
|
XC208
|
|
страница с обзором технических характеристик изделия
|
https://i.siemens.com/1P6AG1208-0BA00-7AC2
|
|
скорость передачи
|
|
скорость передачи
|
10, 100 Mbit/s
|
|
интерфейсы / для связи / интегрированный
|
|
число электрических соединений
|
|
|
● для сетевых компонентов или оконечных устройств
|
8; RJ45
|
|
число портов RJ45 10/100 Мбит/с
|
|
|
● с фиксирующим заплечиком для разгрузки от натяжения
|
8
|
|
интерфейсы / прочие
|
|
число электрических соединений
|
|
|
● для консоли управления
|
1
|
|
● для сигнального контакта
|
1
|
|
● для источника питания
|
1
|
|
исполнение электрического соединения
|
|
|
● для консоли управления
|
RJ11
|
|
● для сигнального контакта
|
2-пол. клеммный блок
|
|
● для источника питания
|
4-пол. клеммный блок
|
|
исполнение сменного носителя информации
|
|
|
● C-образный штекер
|
Да
|
|
рабочее напряжение / сигнальных контактов
|
|
|
● при постоянном токе / ном. значение
|
24 V
|
|
рабочий ток / сигнальных контактов
|
|
|
● при постоянном токе / макс.
|
0,1 A
|
|
напряжение питания, потребляемый ток, мощность потерь
|
|
тип напряжения / 1 / напряжения питания
|
DC
|
|
● напряжение питания / 1 / ном. значение
|
24 V
|
|
● мощность потерь [Вт] / 1 / ном. значение
|
4,2 W
|
|
● напряжение питания / 1 / диапазон напряжения
|
9,6 ... 31,2
|
|
окружающие условия
|
|
окружающая температура / при горизонтальном монтажном положении / при эксплуатации
|
-40 ... +70 °C
|
|
высота над уровнем моря / при высоте над уровнем моря / макс.
|
5000 m
|
|
относительная атмосферная влажность
|
|
|
● с конденсацией / согласно МЭК 60068-2-38 / макс.
|
100 %; допустимая относительная влажность, включая конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
|
|
химическая стойкость / против обычных смазочно-охлаждающих жидкостей
|
Да; включая капли дизельного топлива и масла в воздухе
|
|
окруж. условия / относительно окружающей температуры - атмосферного давления - высоты над уровнем моря
|
Tмин. ... Tмакс. при 1140 ... 795 гПа (-1000 ... +2000 м)//Tмин. ... (Tмакс. – 10 K) при 795 ... 658 гПа (+2000 ... +3500 м)//Tмин. ... (Tмакс. – 20 K) при 658 ... 540 гПа (+3500 ... +5000 м)
|
|
стойкость к биологически активным веществам
|
|
|
● совместимость согласно EN 60721-3-3
|
Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
|
|
● совместимость согласно EN 60721-3-6
|
Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)
|
|
стойкость к химически активным веществам
|
|
|
● совместимость согласно EN 60721-3-3
|
Да; Класс 3C4 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (степень жесткости 3) *
|
|
● совместимость согласно EN 60721-3-6
|
Да; Класс 6C3 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (степень жесткости испытания 3)*
|
|
стойкость к механически активным веществам
|
|
|
● совместимость согласно EN 60721-3-3
|
Да; Класс 3S4, включая песок, пыль*
|
|
● совместимость согласно EN 60721-3-6
|
Да; Класс 6S3, включая песок, пыль*
|
|
экологическая категория / согласно МЭК 60721 / примечание
|
* Входящие в объем поставки заглушки во время эксплуатации должны закрывать неиспользуемые разъемы!
|
|
покрытие / для укомплектованных печатных плат / согласно EN 61086
|
Да; Класс 2 для высокого уровня доступности
|
|
исполнение покрытия / защита от загрязнений согласно EN 60664-3
|
Да; Защита типа 1
|
|
способ проверки / покрытия / согласно MIL-I-46058C
|
Да; за время эксплуатации цвет покрытия может измениться
|
|
соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A
|
Да; Conformal Coating (однородное покрытие), класс A
|
|
степень защиты IP
|
IP20
|
|
конструкция, размеры и масса
|
|
конструкция
|
компактный вариант
|
|
ширина
|
60 mm
|
|
высота
|
147 mm
|
|
глубина
|
125 mm
|
|
масса нетто
|
0,52 kg
|
|
материал / корпуса
|
Поликарбонат (PC-GF10)/алюминиевое литье под давлением
|
|
вид креплений
|
|
|
● 35 мм, монтаж на DIN-рейку
|
Да
|
|
● настенный монтаж
|
Да
|
|
● монтаж на профильной шине для S7-300
|
Да
|
|
● монтаж на профильной шине для S7-1500
|
Да
|
|
характеристики, функции, компоненты изделия / общий
|
|
каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с
|
50
|
|
каскадное подключение при структуре типа звезда
|
Любые (зависит только от времени распространения сигнала)
|
|
функция изделия
|
|
|
● QoS согласно DSCP
|
Да
|
|
характеристика изделия
|
|
|
● сквозная коммутация
|
Нет
|
|
● буферизованная коммутация
|
Да
|
|
функции изделия / управление, конфигурирование, проектирование
|
|
функция изделия
|
|
|
● CLI
|
Да
|
|
● веб-управление
|
Да
|
|
● поддержка MIB
|
Да
|
|
● TRAPs по электронной почте
|
Да
|
|
● конфигурирование с помощью STEP 7
|
Да
|
|
● RMON
|
Да
|
|
● сервер SMTP
|
Нет
|
|
● дублирование трафика
|
Да
|
|
● многопортовое отражение
|
Да
|
|
● CoS
|
Да
|
|
● диагностика PROFINET IO
|
Да
|
|
● с коммутационным управлением
|
Да
|
|
класс соответствия PROFINET
|
B
|
|
длина телеграммы / при Ethernet / макс.
|
1632 byte
|
|
протокол / поддерживается
|
|
|
● Telnet
|
Да
|
|
● HTTP
|
Да
|
|
● HTTPS
|
Да
|
|
● TFTP
|
Да
|
|
● SFTP
|
Да
|
|
● BOOTP
|
Нет
|
|
● GMRP
|
Да
|
|
● DCP
|
Да
|
|
● LLDP
|
Да
|
|
● EtherNet/IP
|
Да
|
|
● SNMP v1
|
Да
|
|
● SNMP v2
|
Да
|
|
● SNMP v3
|
Да
|
|
● IGMP (отслеживание/ генератор запросов)
|
Да
|
|
функция идентификации и техобслуживания
|
|
|
● I&M0 - информация об устройстве
|
Да
|
|
● I&M1 - идентификатор установки/ места
|
Да
|
|
функции изделия / диагностика
|
|
функция изделия
|
|
|
● диагностика портов
|
Да
|
|
● статистика размеров пакетов
|
Да
|
|
● статистика типов пакетов
|
Да
|
|
● статистика ошибок
|
Да
|
|
● SysLog
|
Да
|
|
функции изделия / VLAN
|
|
функция изделия
|
|
|
● VLAN - port based
|
Да
|
|
● VLAN - protocol based
|
Нет
|
|
● VLAN - IP based
|
Нет
|
|
число VLAN / макс.
|
257
|
|
число динамических VLAN / макс.
|
257
|
|
число VLAN / при кольцевом резервировании (HRP; MRP; резервное сопряжение)
|
257
|
|
функции изделия / DHCP
|
|
функция изделия
|
|
|
● сервер DHCP
|
Да
|
|
● клиент DHCP
|
Да
|
|
● DHCP опция 82
|
Да
|
|
● DHCP опция 66
|
Да
|
|
● DHCP опция 67
|
Да
|
|
функции изделия / резервирование
|
|
протокол / поддерживается / Media Redundancy Protocol (MRP)
|
Да
|
|
функция изделия
|
|
|
● Media Redundancy Protocol (MRP) с менеджером резервирования
|
Да
|
|
● устройства PROFINET IO / поддерживается / функция H-Sync-Forwarding
|
Да
|
|
● устройства PROFINET IO / поддерживается / системное резервирование PROFINET
|
Да
|
|
● кольцевое резервирование
|
Да
|
|
● High Speed Redundancy Protocol (HRP) с менеджером резервирования
|
Да
|
|
● High Speed Redundancy Protocol (HRP) с холодным резервированием
|
Да
|
|
● метод резервирования STP
|
Да
|
|
● метод резервирования RSTP
|
Да
|
|
● метод резервирования MSTP
|
Да
|
|
● Parallel Redundancy Protocol (PRP)/ применение в сети PRP
|
Да
|
|
● Parallel Redundancy Protocol (PRP)/ Redundant Network Access (RNA)
|
Нет
|
|
● пассивное прослушивание
|
Да
|
|
протокол / поддерживается
|
|
|
● LACP
|
Да
|
|
внесение изменений в установку без прерывания работы
|
|
функция изделия / конфигурирование в режиме выполнения с помощью CiR/H-CiR
|
Да
|
|
функции изделия / безопасность
|
|
функция изделия
|
|
|
● ИИЭР 802.1X (радиус)
|
Да
|
|
● клиент RADIUS
|
Да
|
|
● ограничитель широковещательной/ многоадресной/ одноадресной передачи
|
Да
|
|
● блокировка широковещательной передачи
|
Да
|
|
протокол / поддерживается
|
|
|
● SSH
|
Да
|
|
● блочный поиск (SSL)
|
Да
|
|
функции изделия / время
|
|
функция изделия
|
|
|
● поддержка SICLOCK
|
Да
|
|
● клиент NTP
|
Да
|
|
● клиент SNTP
|
Да
|
|
протокол / поддерживается
|
|
|
● NTP
|
Да
|
|
● SNTP
|
Да
|
|
нормы, спецификации, допуски
|
|
сертификат соответствия
|
|
|
● маркировка CE
|
Да
|
|
соответствие изделия / согласно директиве ЭМС
|
2014/30/EU
|
|
стандарт
|
|
|
● для излучения электромагнитных помех
|
EN 61000-6-4, EN 50121-4
|
|
● для устойчивости к электромагнитным помехам
|
EN 61000-6-2, EN 50121-4
|
|
нормы, спецификации, допуски / Прочие
|
|
сертификат соответствия
|
|
|
● применение на железнодорожном транспорте согласно EN 50121-4
|
Да
|
|
● соответствие RoHS
|
Да
|
|
функции изделия / общий
|
|
среднее время между отказами (MTBF)
|
48 a
|
|
дополнительная информация / веб-ссылки
|
|
интернет-ссылка
|
|
|
● к веб-сайту: помощь при выборе проводов и штекеров
|
https://support.industry.siemens.com/cs/ww/de/view/109766358
|
|
● на веб-страницу: ассистент выбора TIA Selection Tool
|
https://www.siemens.com/tstcloud
|
|
● на веб-сайт: промышленная связь
|
https://www.siemens.com/simatic-net
|
|
● на веб-страницу: SiePortal
|
https://sieportal.siemens.com/
|
|
● на веб-сайт: база данных изображений
|
https://www.automation.siemens.com/bilddb
|
|
● на веб-сайт: менеджер скачивания CAx
|
https://www.siemens.com/cax
|
|
● на веб-сайт: Industry Online Support
|
https://support.industry.siemens.com
|
|
сведения о безопасности
|
|
информация о безопасности
|
Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)
|
|
Разрешения / Сертификаты
|
