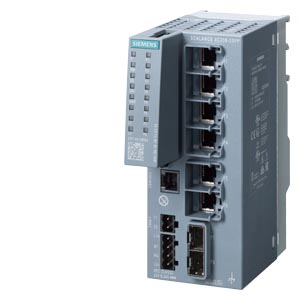

    6GK5206-2BS00-2AC2 Siemens Scalance X-200

    Siemens 6GK52062BS002AC2

    6GK52062BS002AC2: SCALANCE XC206-2SFP MANAGEABLE LAYER 2 IE-SWITCH, 6X 10/100 MBIT/S RJ45 PORTS, 2X 100/1000 MBIT/S SFP, 1X CONSOLE PORT, DIAGNOSITICS-LED, REDUNDANT POWER SUPPLY, TEMP RANGE -40°C UP TO +70°C, MOUNTING WALL/ DINRAIL, S7 DINRAIL, C-PLUG SLOT, REDUNDANCY FUNCTIONS, OFFICE FEATURES(RSTP,VLAN,...), PROFINET IO-DEVICE, ETHERNET/IP-CONFORMAL

    Обзор 6GK52062BS002AC2:

    • Управляемые коммутаторы серии SCALANCE X-200 для построения линейных и звездообразных структур сети Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
    • Электрическое или оптическое подключение станций или сети в соответствии с типами встроенных портов различных типов коммутаторов
    • Прочный металлический корпус формата модулей S7-300.
    • Монтаж на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с любой ориентацией корпуса
    • Прочные PROFInet-совместимые соединители промышленного исполнения
    • Дополнительные элементы повышения механической прочности контактных соединений
    • Использование резервированных цепей питания
    • Сигнальный контакт, диагностические светодиоды индикации наличия напряжения питания, состояния системы связи, передачи данных
    • Сигнализация об ошибках с помощью сигнального контакта, установка условий срабатывания контакта с помощью встроенной кнопки SET
    • PROFInet диагностика, SNMP доступ, встроенный Web сервер и автоматическая передача сообщений по каналам электронной почты для дистанционной диагностики и сигнализации через сеть.

    Область применения 6GK5206-2BS00-2AC2:

    Модули SCALANCE X-200 используются для построения линейных и звездообразных структур Industrial Ethernet, поддерживающих технологию коммутируемых сетей. Модуль SCALANCE X208PRO имеет степень защиты IP65 и может устанавливаться вне шкафов управления. Остальные модули этой серии рассчитаны на работу в шкафах управления.

    Типы модулей

    SCALANCE X204-2 / SCALANCE X206-1

    • Для построения линейных или звездообразных структур Industrial Ethernet с оптическими каналами связи:
      • SCALANCE X204-2;
        Линейная топология с 2 оптическими и 4 электрическими портами
      • SCALANCE X206-1;
        Звездообразная топология с 1 оптическим и 6 электрическими портами
    • Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
    • Дистанционная диагностика с использованием сигнального контакта (сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
    • Четыре (SCALANCE X204-2) или шесть (SCALANCE X206-1) гнезд RJ45 для подключения электрических кабелей, оснащенных штекером Industrial Ethernet FC RJ45

    Структура сети с SCALANCE X204-2

    SCALANCE X208 / SCALANCE X208PRO (степень защиты IP65)

    • Для построения звездообразных структур Industrial Ethernet с электрическими каналами связи (8 электрических портов);
      SCALANCE X208PRO сконструирован для использования в наружных установках (вне шкафов управления)
    • Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
    • Дистанционная диагностика с использованием сигнального контакта (для SCALANCE X208 сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
    • Восемь гнезд RJ45:
      • SCALANCE X208:
        Промышленное исполнение со скобами фиксации штекеров Industrial Ethernet FC RJ45 в гнездах модуля
      • SCALANCE X208PRO:
        Степень защиты IP65, для подключения штекеров Push Pull со степенью защиты IP65
    • SCALANCE X208PRO может монтироваться на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с горизонтальной или вертикальной ориентацией корпуса
    • Для питания модуля SCALANCE X208PRO может использоваться блок питания PS791-1PRO с входным напряжением ~230 B.

    Технические характеристики 6GK5206-2BS00-2AC2

    Наименование типа продукта SCALANCE XC206-2SFP
    SCALANCE XC206-2SFP MANAGEABLE LAYER 2 IE-SWITCH; 6X 10/100 MBIT/S RJ45 PORTS; 2X 100/1000 MBIT/S SFP; 1X CONSOLE PORT; DIAGNOSITICS-LED; REDUNDANT POWER SUPPLY; TEMP RANGE -40°C UP TO +70°C; MOUNTING WALL/ DINRAIL, S7 DINRAIL; C-PLUG SLOT; REDUNDANCY FUNCTIONS; OFFICE FEATURES(RSTP,VLAN,...); PROFINET IO-DEVICE; ETHERNET/IP-CONFORMAL;
    Скорость передачи
    Скорость передачи 10 Mbit/s, 100 Mbit/s, 1000 Mbit/s
    Интерфейсы
    Количество электрических подключений / для сетевых компонентов или абонентских радиостанций 6; RJ45
    Количество электрических подключений
    для SFP 2
    Количество электрических подключений
    для SFP 2
    Количество электрических подключений
    для консоли управления 1
    для сигнального контакта 1
    для напряжения питания 1
    для избыточного напряжения питания 1
    исполнение сменного носителя данных
    C-PLUG да
    Входы/выходы
    рабочее напряжение / сигнальных контактов
    при постоянном токе / номинальное значение 24 V
    Рабочий ток / сигнальных контактов
    при постоянном токе / максимальное 0,1 A
    Напряжение питания, потребление тока, эффективная мощность потерь
    Вид напряжения / напряжения питания пост. ток
    Напряжение питания
    внешнее 24 V
    внешнее 9,6 ... 31,2 V
    Компонент продукта / устройство защиты на входе напряжения питания да
    исполнение устройства защиты / на входе для напряжения питания 2,5 A / 125 V
    Потребляемый ток / максимальное 0,5 A
    Мощность потерь [Вт]
    при постоянном токе / при 24 В 6 W
    Допустимые окружающие условия
    Температура окружающей среды
    во время эксплуатации -40 ... +70 °C
    во время хранения -40 ... +85 °C
    во время транспортировки -40 ... +85 °C
    Относительная влажность воздуха
    при 25 °C / без конденсации / во время эксплуатации / максимальное 95 %
    Степень защиты IP IP20
    Конструктивная форма, размеры и вес
    Ширина 60 mm
    Высота 147 mm
    Глубина 125 mm
    вес-нетто 0,52 kg
    Вид крепления
    установка на монтажной шине DIN 35 мм да
    настенный монтаж да
    монтаж на профильных шинах S7-300 да
    монтаж на профильных шинах S7-1500 да
    Свойства, функции, компоненты изделия / общее
    каскадное подключение при избыточном кольце / при времени реконфигурации < 0,3 с 50
    Функции изделия / управление, конфигурация, проектирование
    Функция продукта
    CLI да
    сетевое управление да
    MIB-поддержка да
    TRAPs по Email да
    конфигурация с STEP 7 да
    RMON да
    SMTP-сервер нет
    дублирование порта да
    мультипортовый мирроринг да
    CoS да
    диагностика ввода/вывода PROFINET да
    управление переключений да
    Длина телеграммы / при Ethernet / максимальное 1632 byte
    Протокол / осуществляется поддержка
    Telnet да
    HTTP да
    HTTPS да
    TFTP да
    BOOTP нет
    GMRP да
    DCP да
    LLDP да
    EtherNet/IP да
    IGMP (Snooping/Querier) да
    функция идентификации и техобслуживания
    I&M0 - информация об устройстве да
    I&M1 - обозначение установки/монтажа да
    Протокол / осуществляется поддержка
    SNMP v1 да
    SNMP v2 да
    SNMP v3 да
    Информация об изделии / диагноз
    Функция продукта
    диагностика порта да
    статистика размеров пакетов да
    статистика типов пакетов да
    статистика ошибок да
    SysLog да
    Функции изделия / VLAN
    Функция продукта
    VLAN - на основе порта да
    VLAN - на основе протокола нет
    VLAN - на основе IP нет
    VLAN - динамический да
    количество VLAN / максимальное 257
    количество VLAN - динамический / максимальное 257
    Протокол / осуществляется поддержка / GVRP да
    Функции изделия / DHCP
    Функция продукта
    DHCP-клиент да
    DHCP опция 82 да
    DHCP опция 66 да
    DHCP опция 67 да
    Функции изделия / избыточность
    Функция продукта
    кольцевая избыточность да
    характеристика высокоскоростной избыточности HRP да
    высокоскоростной протокол резервирования (HRP) с менеджером резервирования да
    высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования да
    Протокол / осуществляется поддержка / характеристика избыточности MRP да
    Функция продукта
    Media Redundancy Protocol (MRP) с менеджером резервирования да
    характеристика избыточности STP да
    характеристика избыточности RSTP да
    характеристика избыточности MSTP да
    пассивное прослушивание да
    Протокол / осуществляется поддержка
    LACP да
    Функции изделия / безопасность
    Функция продукта
    IEEE 802.1X (радиус) да
    ограничитель многоадресного/одноадресного/радиовещания да
    блокирование радиовещания да
    Протокол / осуществляется поддержка
    SSH да
    SSL да
    Функции изделия / время
    Функция продукта
    поддержка SICLOCK да
    NTP-клиент да
    SNTP-клиент да
    Протокол / осуществляется поддержка
    NTP да
    SNTP да
    Нормы, спецификации, сертификаты
    Сертификат соответствия
    CE да
    применение в железнодорожном транспорте согласно EN 50121-4 да
    Среднее время между отказами (MTBF) / при 40 °C 47,06 y
    Принадлежность
    Расширение продукта / дополнительно / C-PLUG да
    Дополнительная информация / интернет-ссылки
    Интернет-ссылка
    на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL http
    на веб-сайт: промышленная коммуникация http
    на веб-сайт: Industry Mall https
    на веб-сайт: информация и центр загрузок http
    на веб-сайт: база данных изображений http
    на веб-сайт: CAx-Download-Manager http
    на веб-сайт: отраслевая онлайн-поддержка https
    последнее изменение: 09.12.2016
