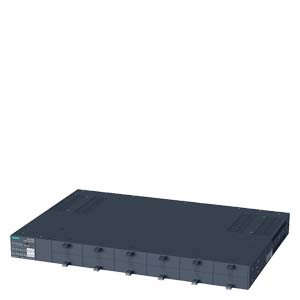

Siemens 6GK5324-4GG00-3ER2 промышленная сеть

Name: Siemens 6GK5324-4GG00-3ER2 промышленная сеть
Brand: Siemens
Availability: InStock

Управляемый промышленный коммутатор в 19'' стойку SCALANCE XR324-4M EEC : 16 X 100/1000 Mбит/c с портами RJ45, 4 X 100/1000 Мбит медиа мод оптич. портов диагностика, рез. блок питания, PROFINET-IO DEVICE,

Купить 6GK53244GG003ER2 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6GK53244GG003ER2

- - spare part - - SCALANCE XR324-4M EEC; managed IE switch, 19 rack; 16x 10/100/1000 Mbps for RJ45 ports electrical; 4x 100/1000 Mbps for 2-port media modules, electrical or optical; LED diagnostics; error signaling contact; select/set button, PROFINET IO device, network management, integrated redundancy manager; power supply 1x 230 V AC; Ports in the front.

наименование типа изделия

торговая марка изделия

SCALANCE

наименование типа изделия

XR324-4M EEC

исполнение изделия

16 x 10/100/1000 Мбит/с, RJ45, 4 x 100/1000 Мбит/с, для модулей для подключения каналов передачи данных, 1 x 230 В пер. тока, порты спереди

скорость передачи

10, 100, 1000 Mbit/s

интерфейсы / для связи / интегрированный

число электрических соединений

● для сетевых компонентов или оконечных устройств

16; RJ45

число портов ST(BFOC) 100 Мбит/с

● для многомодовых волокон

число портов SC 100 Мбит/с

● для многомодовых волокон

интерфейсы / прочие

число электрических соединений

● для консоли управления

● для сигнального контакта

● для сетевого интерфейсного модуля

● для источника питания

исполнение электрического соединения

● для консоли управления

RJ11

● для сигнального контакта

3-пол. клеммный блок

● для источника питания

3-пол. клеммный блок

исполнение сменного носителя информации

● C-образный штекер

Да

рабочее напряжение / сигнальных контактов

● при переменном токе / ном. значение

276 V

● при постоянном токе / ном. значение

230 V

рабочий ток / сигнальных контактов

● при переменном токе / макс.

5 A

● при постоянном токе / макс.

0,1 A

напряжение питания, потребляемый ток, мощность потерь

компонент изделия / соединение для резервированного источника питания

Да

тип источника питания / резервированный блок питания

Нет

тип напряжения / 1 / напряжения питания

● напряжение питания / 1 / ном. значение

230 V

● мощность потерь [Вт] / 1 / ном. значение

42 W

● потребляемый ток / 1 / макс.

0,7 A

● исполнение электрического соединения / 1 / для источника питания

3-пол. клеммный блок

● компонент изделия / 1 / устройство защиты входа питания

Да

● исполнение устройства защиты / 1 / на входе для напряжения питания

3,15 A / 250 В

тип напряжения / 2 / напряжения питания

● мощность потерь [Вт] / 2 / ном. значение

42 W

● потребляемый ток / 2 / при ном. значении напряжения питания / макс.

0,7 A

● исполнение электрического соединения / 2 / для источника питания

3-пол. клеммный блок

окружающие условия

окружающая температура

● при эксплуатации

-40 ... +70 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

● примечание

Допускается превышение верхнего предела температуры до 85 °C в течение 16 часов. Уменьшенная рабочая температура при использовании модулей для подключения каналов передачи данных (от -40 °C до +70 °C) или вставных приемопередатчиков SFP (от -40 °C до +60 °C)

относительная атмосферная влажность

● при 25 °C / без конденсации / при эксплуатации / макс.

95 %

степень защиты IP

IP20

конструкция, размеры и масса

конструкция

19-дюймовая стойка

число монтажных единиц по высоте / на 19-дюймовый шкаф

ширина

483 mm

высота

44 mm

глубина

305 mm

масса нетто

6,6 kg

вид креплений

При монтаже в 19-дюймовую стойку в сфере судостроения необходимо крепление в четырех точках

● для монтажа в 19-дюймовые стойки

Да

● 35 мм, монтаж на DIN-рейку

Нет

● настенный монтаж

Нет

● монтаж на профильной шине для S7-300

Нет

● монтаж на профильной шине для S7-1500

Нет

характеристики, функции, компоненты изделия / общий

каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с

100

каскадное подключение при структуре типа звезда

Любые (зависит только от времени распространения сигнала)

функции изделия / управление, конфигурирование, проектирование

функция изделия

● CLI

Да

● веб-управление

Да

● поддержка MIB

Да

● TRAPs по электронной почте

Да

● конфигурирование с помощью STEP 7

Да

● RMON

Да

● дублирование трафика

Да

● многопортовое отражение

Да

● CoS

Да

● диагностика PROFINET IO

Да

● с коммутационным управлением

Да

класс соответствия PROFINET

протокол / поддерживается

● Telnet

Да

● HTTP

Да

● HTTPS

Да

● TFTP

Да

● FTP

Да

● BOOTP

Да

● GMRP

Да

● DCP

Да

● LLDP

Да

● SNMP v1

Да

● SNMP v2

Да

● SNMP v3

Да

● IGMP (отслеживание/ генератор запросов)

Да

функция идентификации и техобслуживания

● I&M0 - информация об устройстве

Да

● I&M1 - идентификатор установки/ места

Да

функции изделия / диагностика

функция изделия

● диагностика портов

Да

● статистика размеров пакетов

Да

● статистика типов пакетов

Да

● статистика ошибок

Да

● SysLog

Да

функции изделия / VLAN

функция изделия

● VLAN - port based

Да

● VLAN - protocol based

Нет

● VLAN - IP based

Нет

● VLAN - dynamic

Да

число VLAN / макс.

255

число динамических VLAN / макс.

255

функции изделия / DHCP

функция изделия

● клиент DHCP

Да

● DHCP опция 82

Да

● DHCP опция 66

Да

● DHCP опция 67

Да

функции изделия / резервирование

протокол / поддерживается / Media Redundancy Protocol (MRP)

Да

функция изделия

● Media Redundancy Protocol (MRP) с менеджером резервирования

Да

● кольцевое резервирование

Да

● High Speed Redundancy Protocol (HRP) с менеджером резервирования

Да

● High Speed Redundancy Protocol (HRP) с холодным резервированием

Да

● метод резервирования STP

Да

● метод резервирования RSTP

Да

● метод резервирования MSTP

Да

● пассивное прослушивание

Да

протокол / поддерживается

● STP/RSTP

Да

● STP

Да

● RSTP

Да

● MSTP

Да

● RSTP Big Network Support

Да

● LACP

Да

функции изделия / безопасность

функция изделия

● ИИЭР 802.1X (радиус)

Да

● ограничитель широковещательной/ многоадресной/ одноадресной передачи

Да

● блокировка широковещательной передачи

Да

протокол / поддерживается

● SSH

Да

функции изделия / время

функция изделия

● поддержка SICLOCK

Да

протокол / поддерживается

● NTP

Да

● SNTP

Да

● профиль по умолчанию ИИЭР 1588

Да

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск KC

Да

стандарт

● для ЭМС

IEC 61850, IEEE 1613

● для безопасности / от CSA и UL

UL 508, CSA C22.2 № 142-M1987

нормы, спецификации, допуски / Прочие

сертификат соответствия

● МЭК 61850-3

Да

нормы, спецификации, допуски / классификация судов

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Да

● Bureau Veritas (BV)

Да

● Det Norske Veritas (DNV)

Нет

● Регистр судоходства Ллойда (LRS)

Да

● Nippon Kaiji Kyokai (NK)

Да

● Polski Rejestr Statkow (PRS)

Нет

● Royal Institution of Naval Architects (RINA)

Да

функции изделия / общий

среднее время между отказами (MTBF)

15 a

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://www.siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты

Environment	General Product Approval
		Declaration of Conformity	Manufacturer Declaration
General Product Approval				EMV
	China RoHS	Miscellaneous
Maritime application
			NK / Nippon Kaiji Kyokai
Industrial Communication
PROFINET
