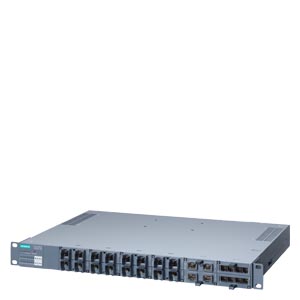

SCALANCE XR324-4M EEC промышленный управляемый IE коммутатор, монтаж в 19“ стойку, 16x электрических RJ45 портов 10/100/1000 Мбит/с, 4x слота для 2х-портовых медиа-модулей (электрических или оптических) 100/1000 Мбит/с, светодиодная индикация, диагностический выход, кнопка управления, PROFINET IO-устройство, управление сетью, встроенный redundancy manager, питание 2 ввода 230В переменного тока, порты на фронтальной панели.
|
|
SCALANCE XR324-4M EEC промышленный управляемый IE коммутатор, монтаж в 19" стойку; 16x электрических RJ45 портов 10/100/1000 Мбит/с; 4x слота для 2х-портовых медиа-модулей (электрических или оптических) 100/1000 Мбит/с, светодиодная индикация, диагностический выход; кнопка управления, PROFINET IO-устройство, управление сетью, встроенный redundancy manager; питание 2 ввода 230В переменного тока; порты на фронтальной панели. | |||||||||||||||||||||||||||||||||||||
| наименование типа изделия | ||||||||||||||||||||||||||||||||||||||
| торговая марка изделия | SCALANCE | |||||||||||||||||||||||||||||||||||||
| наименование типа изделия | XR324-4M EEC | |||||||||||||||||||||||||||||||||||||
| страница с обзором технических характеристик изделия | https://i.siemens.com/1P6GK5324-4GG10-4ER2 | |||||||||||||||||||||||||||||||||||||
| скорость передачи | ||||||||||||||||||||||||||||||||||||||
| скорость передачи | 10, 100, 1000 Mbit/s | |||||||||||||||||||||||||||||||||||||
| интерфейсы / для связи / интегрированный | ||||||||||||||||||||||||||||||||||||||
| число электрических соединений | ||||||||||||||||||||||||||||||||||||||
| ● для сетевых компонентов или оконечных устройств | 16; RJ45 | |||||||||||||||||||||||||||||||||||||
| число портов ST(BFOC) 100 Мбит/с | ||||||||||||||||||||||||||||||||||||||
| ● для многомодовых волокон | 8 | |||||||||||||||||||||||||||||||||||||
| число портов SC 100 Мбит/с | ||||||||||||||||||||||||||||||||||||||
| ● для многомодовых волокон | 8 | |||||||||||||||||||||||||||||||||||||
| интерфейсы / прочие | ||||||||||||||||||||||||||||||||||||||
| число электрических соединений | ||||||||||||||||||||||||||||||||||||||
| ● для консоли управления | 1 | |||||||||||||||||||||||||||||||||||||
| ● для сигнального контакта | 1 | |||||||||||||||||||||||||||||||||||||
| ● для сетевого интерфейсного модуля | 4 | |||||||||||||||||||||||||||||||||||||
| ● для источника питания | 2 | |||||||||||||||||||||||||||||||||||||
| исполнение электрического соединения | ||||||||||||||||||||||||||||||||||||||
| ● для консоли управления | RJ11 | |||||||||||||||||||||||||||||||||||||
| ● для сигнального контакта | 2х3-пол. клеммный блок | |||||||||||||||||||||||||||||||||||||
| ● для источника питания | 2х3-пол. клеммный блок | |||||||||||||||||||||||||||||||||||||
| исполнение сменного носителя информации | ||||||||||||||||||||||||||||||||||||||
| ● C-образный штекер | Да | |||||||||||||||||||||||||||||||||||||
| рабочее напряжение / сигнальных контактов | ||||||||||||||||||||||||||||||||||||||
| ● при переменном токе / ном. значение | 276 V | |||||||||||||||||||||||||||||||||||||
| ● при постоянном токе / ном. значение | 230 V | |||||||||||||||||||||||||||||||||||||
| рабочий ток / сигнальных контактов | ||||||||||||||||||||||||||||||||||||||
| ● при переменном токе / макс. | 5 A | |||||||||||||||||||||||||||||||||||||
| ● при постоянном токе / макс. | 0,1 A | |||||||||||||||||||||||||||||||||||||
| напряжение питания, потребляемый ток, мощность потерь | ||||||||||||||||||||||||||||||||||||||
| тип источника питания / резервированный блок питания | Да | |||||||||||||||||||||||||||||||||||||
| тип напряжения / 1 / напряжения питания | AC | |||||||||||||||||||||||||||||||||||||
| ● напряжение питания / 1 / ном. значение | 230 V | |||||||||||||||||||||||||||||||||||||
| ● мощность потерь [Вт] / 1 / ном. значение | 42 W | |||||||||||||||||||||||||||||||||||||
| ● напряжение питания / 1 / диапазон напряжения | 80 ... 276 | |||||||||||||||||||||||||||||||||||||
| ● потребляемый ток / 1 / макс. | 0,7 A | |||||||||||||||||||||||||||||||||||||
| ● исполнение электрического соединения / 1 / для источника питания | 2х3-пол. клеммный блок | |||||||||||||||||||||||||||||||||||||
| ● компонент изделия / 1 / устройство защиты входа питания | Да | |||||||||||||||||||||||||||||||||||||
| ● исполнение устройства защиты / 1 / на входе для напряжения питания | 3,15 A / 250 В | |||||||||||||||||||||||||||||||||||||
| тип напряжения / 2 / напряжения питания | DC | |||||||||||||||||||||||||||||||||||||
| ● мощность потерь [Вт] / 2 / ном. значение | 42 W | |||||||||||||||||||||||||||||||||||||
| ● потребляемый ток / 2 / при ном. значении напряжения питания / макс. | 0,7 A | |||||||||||||||||||||||||||||||||||||
| ● напряжение питания / 2 / диапазон напряжения | 60 ... 250 | |||||||||||||||||||||||||||||||||||||
| ● исполнение электрического соединения / 2 / для источника питания | 2х3-пол. клеммный блок | |||||||||||||||||||||||||||||||||||||
| окружающие условия | ||||||||||||||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||||||||||||||
| ● при эксплуатации | -40 ... +70 °C | |||||||||||||||||||||||||||||||||||||
| ● при хранении | -40 ... +85 °C | |||||||||||||||||||||||||||||||||||||
| ● при транспортировке | -40 ... +85 °C | |||||||||||||||||||||||||||||||||||||
| ● примечание | Допускается превышение верхнего предела температуры до 85 °C в течение 16 часов. Уменьшенная рабочая температура при использовании модулей для подключения каналов передачи данных (от -40 °C до +70 °C) или вставных приемопередатчиков SFP (от -40 °C до +60 °C) | |||||||||||||||||||||||||||||||||||||
| относительная атмосферная влажность | ||||||||||||||||||||||||||||||||||||||
| ● при 25 °C / без конденсации / при эксплуатации / макс. | 95 % | |||||||||||||||||||||||||||||||||||||
| степень защиты IP | IP20 | |||||||||||||||||||||||||||||||||||||
| конструкция, размеры и масса | ||||||||||||||||||||||||||||||||||||||
| конструкция | 19-дюймовая стойка | |||||||||||||||||||||||||||||||||||||
| число монтажных единиц по высоте / на 19-дюймовый шкаф | 1 | |||||||||||||||||||||||||||||||||||||
| ширина | 483 mm | |||||||||||||||||||||||||||||||||||||
| высота | 44 mm | |||||||||||||||||||||||||||||||||||||
| глубина | 305 mm | |||||||||||||||||||||||||||||||||||||
| масса нетто | 7 kg | |||||||||||||||||||||||||||||||||||||
| вид креплений | При монтаже в 19-дюймовую стойку в сфере судостроения необходимо крепление в четырех точках | |||||||||||||||||||||||||||||||||||||
| ● для монтажа в 19-дюймовые стойки | Да | |||||||||||||||||||||||||||||||||||||
| ● 35 мм, монтаж на DIN-рейку | Нет | |||||||||||||||||||||||||||||||||||||
| ● настенный монтаж | Нет | |||||||||||||||||||||||||||||||||||||
| ● монтаж на профильной шине для S7-300 | Нет | |||||||||||||||||||||||||||||||||||||
| ● монтаж на профильной шине для S7-1500 | Нет | |||||||||||||||||||||||||||||||||||||
| характеристики, функции, компоненты изделия / общий | ||||||||||||||||||||||||||||||||||||||
| каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с | 100 | |||||||||||||||||||||||||||||||||||||
| каскадное подключение при структуре типа звезда | Любые (зависит только от времени распространения сигнала) | |||||||||||||||||||||||||||||||||||||
| функции изделия / управление, конфигурирование, проектирование | ||||||||||||||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||||||||||||||
| ● CLI | Да | |||||||||||||||||||||||||||||||||||||
| ● веб-управление | Да | |||||||||||||||||||||||||||||||||||||
| ● поддержка MIB | Да | |||||||||||||||||||||||||||||||||||||
| ● TRAPs по электронной почте | Да | |||||||||||||||||||||||||||||||||||||
| ● конфигурирование с помощью STEP 7 | Да | |||||||||||||||||||||||||||||||||||||
| ● RMON | Да | |||||||||||||||||||||||||||||||||||||
| ● дублирование трафика | Да | |||||||||||||||||||||||||||||||||||||
| ● многопортовое отражение | Да | |||||||||||||||||||||||||||||||||||||
| ● CoS | Да | |||||||||||||||||||||||||||||||||||||
| ● диагностика PROFINET IO | Да | |||||||||||||||||||||||||||||||||||||
| ● с коммутационным управлением | Да | |||||||||||||||||||||||||||||||||||||
| класс соответствия PROFINET | B | |||||||||||||||||||||||||||||||||||||
| протокол / поддерживается | ||||||||||||||||||||||||||||||||||||||
| ● Telnet | Да | |||||||||||||||||||||||||||||||||||||
| ● HTTP | Да | |||||||||||||||||||||||||||||||||||||
| ● HTTPS | Да | |||||||||||||||||||||||||||||||||||||
| ● TFTP | Да | |||||||||||||||||||||||||||||||||||||
| ● FTP | Да | |||||||||||||||||||||||||||||||||||||
| ● BOOTP | Да | |||||||||||||||||||||||||||||||||||||
| ● GMRP | Да | |||||||||||||||||||||||||||||||||||||
| ● DCP | Да | |||||||||||||||||||||||||||||||||||||
| ● LLDP | Да | |||||||||||||||||||||||||||||||||||||
| ● SNMP v1 | Да | |||||||||||||||||||||||||||||||||||||
| ● SNMP v2 | Да | |||||||||||||||||||||||||||||||||||||
| ● SNMP v3 | Да | |||||||||||||||||||||||||||||||||||||
| ● IGMP (отслеживание/ генератор запросов) | Да | |||||||||||||||||||||||||||||||||||||
| функция идентификации и техобслуживания | ||||||||||||||||||||||||||||||||||||||
| ● I&M0 - информация об устройстве | Да | |||||||||||||||||||||||||||||||||||||
| ● I&M1 - идентификатор установки/ места | Да | |||||||||||||||||||||||||||||||||||||
| функции изделия / диагностика | ||||||||||||||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||||||||||||||
| ● диагностика портов | Да | |||||||||||||||||||||||||||||||||||||
| ● статистика размеров пакетов | Да | |||||||||||||||||||||||||||||||||||||
| ● статистика типов пакетов | Да | |||||||||||||||||||||||||||||||||||||
| ● статистика ошибок | Да | |||||||||||||||||||||||||||||||||||||
| ● SysLog | Да | |||||||||||||||||||||||||||||||||||||
| функции изделия / VLAN | ||||||||||||||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||||||||||||||
| ● VLAN - port based | Да | |||||||||||||||||||||||||||||||||||||
| ● VLAN - protocol based | Нет | |||||||||||||||||||||||||||||||||||||
| ● VLAN - IP based | Нет | |||||||||||||||||||||||||||||||||||||
| ● VLAN - dynamic | Да | |||||||||||||||||||||||||||||||||||||
| число VLAN / макс. | 255 | |||||||||||||||||||||||||||||||||||||
| число динамических VLAN / макс. | 255 | |||||||||||||||||||||||||||||||||||||
| функции изделия / DHCP | ||||||||||||||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||||||||||||||
| ● клиент DHCP | Да | |||||||||||||||||||||||||||||||||||||
| ● DHCP опция 82 | Да | |||||||||||||||||||||||||||||||||||||
| ● DHCP опция 66 | Да | |||||||||||||||||||||||||||||||||||||
| ● DHCP опция 67 | Да | |||||||||||||||||||||||||||||||||||||
| функции изделия / резервирование | ||||||||||||||||||||||||||||||||||||||
| протокол / поддерживается / Media Redundancy Protocol (MRP) | Да | |||||||||||||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||||||||||||||
| ● Media Redundancy Protocol (MRP) с менеджером резервирования | Да | |||||||||||||||||||||||||||||||||||||
| ● кольцевое резервирование | Да | |||||||||||||||||||||||||||||||||||||
| ● High Speed Redundancy Protocol (HRP) с менеджером резервирования | Да | |||||||||||||||||||||||||||||||||||||
| ● High Speed Redundancy Protocol (HRP) с холодным резервированием | Да | |||||||||||||||||||||||||||||||||||||
| ● метод резервирования STP | Да | |||||||||||||||||||||||||||||||||||||
| ● метод резервирования RSTP | Да | |||||||||||||||||||||||||||||||||||||
| ● метод резервирования MSTP | Да | |||||||||||||||||||||||||||||||||||||
| ● пассивное прослушивание | Да | |||||||||||||||||||||||||||||||||||||
| протокол / поддерживается | ||||||||||||||||||||||||||||||||||||||
| ● STP/RSTP | Да | |||||||||||||||||||||||||||||||||||||
| ● STP | Да | |||||||||||||||||||||||||||||||||||||
| ● RSTP | Да | |||||||||||||||||||||||||||||||||||||
| ● MSTP | Да | |||||||||||||||||||||||||||||||||||||
| ● RSTP Big Network Support | Да | |||||||||||||||||||||||||||||||||||||
| ● LACP | Да | |||||||||||||||||||||||||||||||||||||
| функции изделия / безопасность | ||||||||||||||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||||||||||||||
| ● ИИЭР 802.1X (радиус) | Да | |||||||||||||||||||||||||||||||||||||
| ● ограничитель широковещательной/ многоадресной/ одноадресной передачи | Да | |||||||||||||||||||||||||||||||||||||
| ● блокировка широковещательной передачи | Да | |||||||||||||||||||||||||||||||||||||
| протокол / поддерживается | ||||||||||||||||||||||||||||||||||||||
| ● SSH | Да | |||||||||||||||||||||||||||||||||||||
| функции изделия / время | ||||||||||||||||||||||||||||||||||||||
| функция изделия | ||||||||||||||||||||||||||||||||||||||
| ● поддержка SICLOCK | Да | |||||||||||||||||||||||||||||||||||||
| протокол / поддерживается | ||||||||||||||||||||||||||||||||||||||
| ● NTP | Да | |||||||||||||||||||||||||||||||||||||
| ● SNTP | Да | |||||||||||||||||||||||||||||||||||||
| ● профиль по умолчанию ИИЭР 1588 | Да | |||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски | ||||||||||||||||||||||||||||||||||||||
| сертификат соответствия | ||||||||||||||||||||||||||||||||||||||
| ● маркировка CE | Да | |||||||||||||||||||||||||||||||||||||
| ● маркировка UKCA | Да | |||||||||||||||||||||||||||||||||||||
| ● допуск cULus | Да | |||||||||||||||||||||||||||||||||||||
| ● допуск KC | Да | |||||||||||||||||||||||||||||||||||||
| ● Regulatory Compliance Mark (RCM) | Да | |||||||||||||||||||||||||||||||||||||
| стандарт | ||||||||||||||||||||||||||||||||||||||
| ● для ЭМС | IEC 61850, IEEE 1613 | |||||||||||||||||||||||||||||||||||||
| ● для безопасности / от CSA и UL | UL 508, CSA C22.2 № 142-M1987 | |||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски / Прочие | ||||||||||||||||||||||||||||||||||||||
| сертификат соответствия | ||||||||||||||||||||||||||||||||||||||
| ● МЭК 61850-3 | Да | |||||||||||||||||||||||||||||||||||||
| ● соответствие RoHS | Да | |||||||||||||||||||||||||||||||||||||
| стойкость к атмосферным загрязнениям / совместимость согласно ANSI/ISA-71.04 | Да | |||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски / классификация судов | ||||||||||||||||||||||||||||||||||||||
| общество классификации судов | ||||||||||||||||||||||||||||||||||||||
| ● Det Norske Veritas (DNV) | Нет | |||||||||||||||||||||||||||||||||||||
| ● Royal Institution of Naval Architects (RINA) | Да | |||||||||||||||||||||||||||||||||||||
| нормы, спецификации, допуски / экологический сертификат изделия | ||||||||||||||||||||||||||||||||||||||
| экологический сертификат изделия | Да | |||||||||||||||||||||||||||||||||||||
| потенциал парникового эффекта [CO2 eq] | ||||||||||||||||||||||||||||||||||||||
| ● всего | 601,38 kg | |||||||||||||||||||||||||||||||||||||
| ● в процессе производства | 207 kg | |||||||||||||||||||||||||||||||||||||
| ● при эксплуатации | 393,45 kg | |||||||||||||||||||||||||||||||||||||
| ● по истечении срока службы | 0,93 kg | |||||||||||||||||||||||||||||||||||||
| функции изделия / общий | ||||||||||||||||||||||||||||||||||||||
| среднее время между отказами (MTBF) | 20 a | |||||||||||||||||||||||||||||||||||||
| дополнительная информация / веб-ссылки | ||||||||||||||||||||||||||||||||||||||
| интернет-ссылка | ||||||||||||||||||||||||||||||||||||||
| ● к веб-сайту: помощь при выборе проводов и штекеров | https://support.industry.siemens.com/cs/ww/de/view/109766358 | |||||||||||||||||||||||||||||||||||||
| ● на веб-страницу: ассистент выбора TIA Selection Tool | https://www.siemens.com/tstcloud | |||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: промышленная связь | https://www.siemens.com/simatic-net | |||||||||||||||||||||||||||||||||||||
| ● на веб-страницу: SiePortal | https://sieportal.siemens.com/ | |||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: база данных изображений | https://www.automation.siemens.com/bilddb | |||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: менеджер скачивания CAx | https://www.siemens.com/cax | |||||||||||||||||||||||||||||||||||||
| ● на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |||||||||||||||||||||||||||||||||||||
| сведения о безопасности | ||||||||||||||||||||||||||||||||||||||
| информация о безопасности | Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7) | |||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||
| экологический сертификат изделия | ||||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / в процессе производства | 207 kg | |||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / при эксплуатации | 393.45 kg | |||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / по истечении срока службы | 0.93 kg | |||||||||||||||||||||||||||||||||||||
| ● потенциал парникового эффекта [CO2 eq] / всего | 601.38 kg | |||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 15.12.2025 | |||||||||||||||||||||||||||||||||||||
|
Дата
19.03.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
