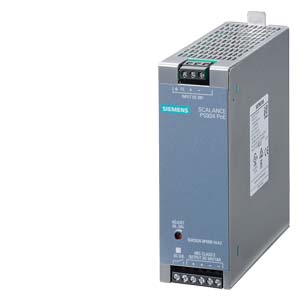

6GK5924-0PS00-1AA2 линейный модуль для Scalance XR-300

6GK59240PS001AA2: SCALANCE PS924 POE POWER SUPPLY FOR Power- over- ethernt, INPUT: 24 V DC OUTPUT: 54 V / 1.6 A DC NEC CLASS 2

mdi-cart-outline Купить 6GK5924-0PS00-1AA2

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 41396.11 руб. с НДС

Обзор 6GK59240PS001AA2:

Конвертирующие модули с двумя встроенными коммуникационными портами каждый для модульных коммутаторов серии SCALANCE X-300 (например, SCALANCE X308-2M, SCALANCE XR324-12M).
Электрические конвертирующие модули с портами RJ45, а также оптические конвертирующие модули с BFOC, SC и LC портами для подключения мультимодовых или одномодовых оптических кабелей.
Конвертирующие модули SFP (Small Form-Factor Pluggable - компактные съемные модули) оснащены только одним коммуникационным портом. Они устанавливаются на конвертирующий модуль MM992-2SFP, оснащенный двумя слотами для установки модулей SFP.

Область применения 6GK59240PS001AA2:

Конвертирующие модули используются в модульных коммутаторах серии SCALANCE X-300 и обеспечивают поддержку:

Простого расширения сети путем установки необходимых конвертирующих модулей в свободные слоты коммутатора.
Простого изменения технологии подключения сетевых кабелей (например, замена электрических портов на оптические, замена мультимодовых оптических портов на одномодовые и т.д.).

Технические характеристики 6GK5924-0PS00-1AA2

		SCALANCE PS924 POE POWER SUPPLY FOR Power- over- ethernt, INPUT: 24 V DC OUTPUT: 54 V / 1.6 A DC NEC CLASS 2
Данные по электрике / вход
Напряжение питания / номинальное значение		24 V
Напряжение питания / расчетное значение		19,2 ... 28,8 V
Потребляемый ток / при номинальном значении напряжения питания / максимальное		4,1 A
Исполнение входа / вход дальнего радиуса действия		нет
Время нерасцепления / при номинальном значении выходного тока / при выпадении сети / минимально		5 ms
ограничение тока / тока включения / при 25 °C / максимальное		10 A
Данные по электрике / выход
Выходное напряжение / при постоянном токе / номинальное значение		54 V
время задержки пуска / максимальное		1,5 s
время нарастания напряжения / выходного напряжения / максимальное		15 ms
Выходной ток
номинальное значение		1,6 A
расчетный диапазон		0 ... 1,8 A
отдаваемая активная мощность / типовое		86 W
Характеристики продукта / параллельное соединение каналов		нет
количество параллельно коммутируемых устройств / для увеличения мощности		0
Коэффициент полезного действия [%]		86 %
Мощность потерь [Вт]		14 W
Данные об электрике / регулирование
относительный общий допуск / напряжения		1 %
остаточная волнистость / максимальное		0,05 V
пик напряжения / максимальное		0,2 V
относительная точность регулирования / выходного напряжения
при медленном колебании входного напряжения		0,2 %
при медленном колебании омической нагрузки		0,5 %
при скачке омической нагрузки 50/100/50 % / типовое		0,5 %
при быстром колебании входного напряжения на +/- 15 % / типовое		0,3 %
время регулирования
при скачке нагрузки от 50 % до 100 % / типовое		0,5 ms
при скачке нагрузки от 100 % до 50 % / типовое		0,5 ms
Данные по электрике / защита и контроль
исполнение блока защиты от перенапряжений / на выходе		< 60 V
пороговое значение ограничения тока / типовое		1,7 A
Характеристика выхода / с защитой от коротких замыканий		да
Разделение потенциалов / между входом и выходом		да
Разделение потенциалов		выходное напряжение SELV Ua по EN 60950-1
рабочий ток
максимальное		3,5 mA
типовое		0 mA
Интерфейсы
Количество электрических подключений
для напряжения питания		3
для сигнального контакта		2
Входы/выходы
Компонент продукта / сигнальный контакт		да
рабочее напряжение / сигнальных контактов
при постоянном токе / номинальное значение		24 V
при постоянном токе / максимальное		60 V
Рабочий ток / сигнальных контактов
при постоянном токе / максимальное		0,3 A
при постоянном токе / при 30 В / максимальное		0,3 A
Данные по механике
Конструктивная форма, размеры и вес
Ширина		42 mm
Высота		125 mm
Глубина		125 mm
вес-нетто		0,5 kg
Характеристики продукта / корпуса / секционируемый корпус		да
Вид крепления
монтаж 19 дюймов		нет
настенный монтаж		нет
установка на монтажной шине DIN 35 мм		да
монтаж на профильных шинах S7-300		нет
Допустимые окружающие условия
Температура окружающей среды
во время эксплуатации		-40 ... +70 °C
во время хранения		-40 ... +85 °C
во время транспортировки		-40 ... +85 °C
Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное		95 %
Степень защиты IP		IP20
Нормы, спецификации, сертификаты
Стандарт
для излучения помех		EN 61000-6-4: 2007
для помехоустойчивости		EN 61000-6-2
Сертификат соответствия		EN 61000-6-4: 2007
CE		да
C-TIC		да
Дополнительная информация / интернет-ссылки
Интернет-ссылка
на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL		http://www.siemens.com/snst
на веб-сайт: промышленная коммуникация		http://www.siemens.com/simatic-net
на веб-сайт: Industry Mall		https://mall.industry.siemens.com
на веб-сайт: информация и центр загрузок		http://www.siemens.com/industry/infocenter
на веб-сайт: база данных изображений		http://automation.siemens.com/bilddb
на веб-сайт: CAx-Download-Manager		http://www.siemens.com/cax
на веб-сайт: отраслевая онлайн-поддержка		https://support.industry.siemens.com
последнее изменение:		19.12.2016
