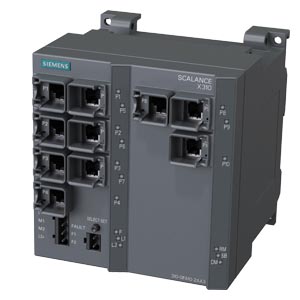

6GK5310-0FA10-2AA3 Siemens Scalance X-300

6GK53100FA102AA3: Управляемый промышленный коммутатор SCALANCEX310, 3 X 10/100/1000 Mбит/c , 7 X 10/100 Мбит с портами RJ45. диагностика, рез. блок питания, PROFINET-IO DEVICE,

mdi-cart-outline Купить 6GK5310-0FA10-2AA3

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 345687.5 руб. с НДС

Обзор 6GK53100FA102AA3:

Модули серии SCALANCE X-300 позволяют создавать коммутируемые сети с высокой скоростью обмена данными, высокой надежностью и широкими диагностическими возможностями. Эти сети могут охватывать как полевой, так и на верхние уровни управления предприятием. Все модули имеют степень защиты IP30 и ориентированы на установку в шкафы управления.

В большинстве случаев коммутаторы данной серии находят применение в системах подключения производственных сетей к корпоративным сетям предприятия.

Модификации коммутаторов

SCALANCE X310

Построение электрических сетей Industrial Ethernet с линейной, кольцевой или звездообразной топологией. Семь портов Fast Ethernet (10/100 Мбит/с) и три порта гигабитного Ethernet (10/100/1000 Мбит/с).
Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
Десять гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Звездообразная топология сети с электрическими каналами связи на основе SCALANCE X310

SCALANCE X308-2, SCALANCE X308-2LD

Построение оптических сетей с линейной, звездообразной или кольцевой топологией. Семь электрических портов Fast Ethernet (10/100 Мбит/с), один электрический порт гигабитного Ethernet (10/100/1000 Мбит/с) и два оптических порта гигабитного Ethernet (1000 Мбит/с):
- SCALANCE X308-2;
  для стеклянного оптического мультимодового кабеля длиной до 750 м;
- SCALANCE X308-2LD;
  для стеклянного оптического одномодового кабеля длиной до 10 км.

Характеристики:

Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
Семь гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Подключение шкафов управления с коммутаторами SCALANCE X308-2 к оптическому гигабитному кольцу

Технические характеристики 6GK5310-0FA10-2AA3

		SCALANCE X310, MANAGED PLUS IE SWITCH, 3 X 10/100/1000MBIT/S AND 7 X 10/100MBIT/S RJ45 PORTS, LED-DIAGNOSTICS, FAULT SIGNAL CONTACT WITH SELECT/SET-BUTTON, PROFINET-IO DEVICE, NETZWORK- MANAGEMENT, INTEGRATED REDUNDANCY MANAGER, OFFICE FEATURES (RSTP, VLAN, IGMP,..) C-PLUG IN SCOPE OF SUPPLY
Скорость передачи
Скорость передачи		10 Mbit/s, 100 Mbit/s, 1000 Mbit/s
Интерфейсы
Количество электрических/оптических подключений
для сетевых компонентов или абонентских радиостанций / максимальное		10
Количество электрических подключений / для сетевых компонентов или абонентских радиостанций		10
Количество SC-портов 100 Мбит/с/для многомод./встроен.
для многомод.		0
количество LC-портов 1000 Мбит/с
для многомод.		0
для одномод (LD)		0
Количество электрических подключений
для сигнального контакта		1
для напряжения питания		1
для избыточного напряжения питания		2
исполнение сменного носителя данных
C-PLUG		да
Входы/выходы
рабочее напряжение / сигнальных контактов
при постоянном токе / номинальное значение		24 V
Рабочий ток / сигнальных контактов
при постоянном токе / максимальное		0,1 A
Напряжение питания, потребление тока, эффективная мощность потерь
Тип электропитания / резервный сетевой блок		нет
Вид напряжения / напряжения питания		пост. ток
Напряжение питания
внешнее		24 V
внешнее		18 ... 32 V
Компонент продукта / устройство защиты на входе напряжения питания		да
исполнение устройства защиты / на входе для напряжения питания		F 3 A / 32 V
Потребляемый ток / максимальное		0,4 A
Мощность потерь [Вт]
при постоянном токе / при 24 В		9,6 W
Допустимые окружающие условия
Температура окружающей среды
во время эксплуатации		-40 ... +60 °C
во время хранения		-40 ... +70 °C
во время транспортировки		-40 ... +70 °C
Относительная влажность воздуха
при 25 °C / без конденсации / во время эксплуатации / максимальное		95 %
Степень защиты IP		IP30
Конструктивная форма, размеры и вес
Ширина		120 mm
Высота		125 mm
Глубина		123 mm
вес-нетто		1,4 kg
Вид крепления
монтаж 19 дюймов		нет
установка на монтажной шине DIN 35 мм		да
настенный монтаж		да
монтаж на профильных шинах S7-300		да
монтаж на профильных шинах S7-1500		нет
Свойства, функции, компоненты изделия / общее
каскадное подключение при избыточном кольце / при времени реконфигурации < 0,3 с		100
Функции изделия / управление, конфигурация, проектирование
Функция продукта
CLI		да
сетевое управление		да
MIB-поддержка		да
TRAPs по Email		да
конфигурация с STEP 7		да
RMON		да
дублирование порта		да
мультипортовый мирроринг		да
CoS		да
диагностика ввода/вывода PROFINET		да
управление переключений		да
Протокол / осуществляется поддержка
Telnet		да
HTTP		да
HTTPS		да
TFTP		да
FTP		да
BOOTP		да
GMRP		да
DCP		да
LLDP		да
IGMP (Snooping/Querier)		да
функция идентификации и техобслуживания
I&M0 - информация об устройстве		да
I&M1 - обозначение установки/монтажа		да
Протокол / осуществляется поддержка
SNMP v1		да
SNMP v2		да
SNMP v3		да
Информация об изделии / диагноз
Функция продукта
диагностика порта		да
статистика размеров пакетов		да
статистика типов пакетов		да
статистика ошибок		да
SysLog		да
Функции изделия / VLAN
Функция продукта
VLAN - на основе порта		да
VLAN - на основе протокола		нет
VLAN - на основе IP		нет
VLAN - динамический		да
количество VLAN / максимальное		255
количество VLAN - динамический / максимальное		255
Протокол / осуществляется поддержка / GVRP		да
Функции изделия / DHCP
Функция продукта
DHCP-клиент		да
DHCP опция 82		да
DHCP опция 66		да
DHCP опция 67		да
Функции изделия / избыточность
Функция продукта
кольцевая избыточность		да
характеристика высокоскоростной избыточности HRP		да
высокоскоростной протокол резервирования (HRP) с менеджером резервирования		да
высокоскоростной протокол резервирования (HRP) с резервированием путем дублирования		да
Протокол / осуществляется поддержка / характеристика избыточности MRP		да
Функция продукта
Media Redundancy Protocol (MRP) с менеджером резервирования		да
характеристика избыточности STP		да
характеристика избыточности RSTP		да
характеристика избыточности MSTP		да
пассивное прослушивание		да
Протокол / осуществляется поддержка
STP/RSTP		да
STP		да
RSTP		да
MSTP		нет
RSTP Big Network Support		да
LACP		да
Функции изделия / безопасность
Функция продукта
ACL - на основе MAC		да
ACL - на основе порта/MAC		да
IEEE 802.1X (радиус)		да
ограничитель многоадресного/одноадресного/радиовещания		да
блокирование радиовещания		да
Протокол / осуществляется поддержка
SSH		да
Функции изделия / время
Функция продукта
поддержка SICLOCK		да
Протокол / осуществляется поддержка
NTP		да
SNTP		да
стандартный профиль IEEE 1588		нет
Нормы, спецификации, сертификаты
Стандарт
для FM		FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
для зоны взрывоопасности		EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
для помехоустойчивости		EN 61000-6-2:2005
Сертификат соответствия
CE		да
C-TIC		да
KC-разрешение		да
применение в железнодорожном транспорте согласно EN 50155		нет
Общество, осуществляющее классификацию и регистрацию судов
American Bureau of Shipping Europe Ltd. (ABS)		да
Bureau Veritas (BV)		да
Det Norske Veritas (DNV)		да
Германский Ллойд (GL)		нет
регистр судоходства Ллойда		да
Nippon Kaiji Kyokai (NK)		да
Polski Rejestr Statkow (PRS)		нет
Общество инженеров-кораблестроителей Великобритании (RINA)		нет
Среднее время между отказами (MTBF) / при 40 °C		40 y
Дополнительная информация / интернет-ссылки
Интернет-ссылка
на веб-сайт: инструмент выбора SIMATIC NET SELECTION TOOL		http://www.siemens.com/snst
на веб-сайт: промышленная коммуникация		http://www.siemens.com/simatic-net
на веб-сайт: Industry Mall		https://mall.industry.siemens.com
на веб-сайт: информация и центр загрузок		http://www.siemens.com/industry/infocenter
на веб-сайт: база данных изображений		http://automation.siemens.com/bilddb
на веб-сайт: CAx-Download-Manager		http://www.siemens.com/cax
на веб-сайт: отраслевая онлайн-поддержка		https://support.industry.siemens.com
последнее изменение:		09.12.2016
