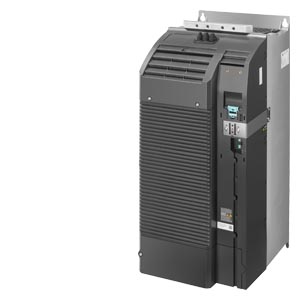

SIPLUS G120 PM240-2 IP20-FSF-U-400V 132 kW based on 6SL3210-1PE32-5UL0 with conformal coating, -20…+50 °C, unfiltered with integrated braking chopper 380-480 V 3 AC +10/-20% 47-63 Hz power high overload: 110 kW at 200% 3 s,150% 57 s,100% 240 s power rating low overload: 132 kW at 150% 3 s,110% 57 s,100% 240 s 708x 305x 357 (HxWxD), FSF design, degree of protection IP20 without CU and operating unit released as of CU FW version V4.7 HF8
|
|
Общая информация
|
|
Обозначение типа продукта
|
PM240-2
|
|
Исполнение продукта
|
FSF 132 кВт
|
|
Типоразмер преобразователя
|
FSF
|
|
основано на
|
6SL3210-1PE32-5UL0
|
|
Защитная функция
|
|
● Защита от понижения напряжения
|
Да
|
|
● Защита от перенапряжения
|
Да
|
|
● Защита от перегрузки
|
Да
|
|
● Защита от замыкания на землю
|
Да
|
|
● Защита от короткого замыкания
|
Да
|
|
● Защита от опрокидывания
|
Да
|
|
● при заблокированном роторе
|
Да
|
|
● Контроль температуры двигателя
|
Да
|
|
● Контроль температуры преобразователя
|
Да
|
|
● Блокировка параметров
|
Да
|
|
Входное напряжение
|
|
Вид входного напряжения
|
перем. ток
|
|
Сетевой фильтр
|
|
● есть
|
Нет
|
|
Входной ток
|
|
Входной ток с низкой перегрузкой
|
242 A
|
|
Входной ток с высокой перегрузкой
|
218 A
|
|
Выходное напряжение
|
|
Выходное напряжение приведенное к входному напряжению, мин.
|
0 %
|
|
Выходное напряжение приведенное к входному напряжению, макс.
|
95 %
|
|
Частота импульсов
|
2 kHz
|
|
Выходной ток
|
|
Макс. выходной ток
|
410 A
|
|
Выходной ток без перегрузки
|
250 A
|
|
Выходной ток с низкой перегрузкой
|
250 A
|
|
Выходной ток с высокой перегрузкой
|
205 A
|
|
Рассеиваемая мощность
|
|
Макс. рассеиваемая мощность
|
2,809 kW
|
|
Рассеиваемая мощность CDM при режиме ожидания
|
48,1 W
|
|
Рассеиваемая мощность CDM в точке нормальной работы (0/25)
|
747,1 W
|
|
Рассеиваемая мощность CDM в точке нормальной работы (0/50)
|
1 054,9 W
|
|
Рассеиваемая мощность CDM в точке нормальной работы (0/100)
|
2 010,4 W
|
|
Рассеиваемая мощность CDM в точке нормальной работы (50/25)
|
810,2 W
|
|
Рассеиваемая мощность CDM в точке нормальной работы (50/50)
|
1 202,7 W
|
|
Рассеиваемая мощность CDM в точке нормальной работы (50/100)
|
2 411,6 W
|
|
Рассеиваемая мощность CDM в точке нормальной работы (90/50)
|
1 421,4 W
|
|
Рассеиваемая мощность CDM в точке нормальной работы (90/100)
|
3 090,2 W
|
|
Относительная рассеиваемая мощность CDM в точке нормальной работы (0/25)
|
0,43 %
|
|
Относительная рассеиваемая мощность CDM в точке нормальной работы (0/50)
|
0,61 %
|
|
Относительная рассеиваемая мощность CDM в точке нормальной работы (0/100)
|
1,16 %
|
|
Относительная рассеиваемая мощность CDM в точке нормальной работы (50/25)
|
0,47 %
|
|
Относительная рассеиваемая мощность CDM в точке нормальной работы (50/50)
|
0,69 %
|
|
Относительная рассеиваемая мощность CDM в точке нормальной работы (50/100)
|
1,39 %
|
|
Относительная рассеиваемая мощность CDM в точке нормальной работы (90/50)
|
0,82 %
|
|
Относительная рассеиваемая мощность CDM в точке нормальной работы (90/100)
|
1,78 %
|
|
Соотношение потери преобразователя/потери референтного преобразователя в точке нормальной работы (90/100)
|
0,44
|
|
Класс IE CDM
|
IE2
|
|
Силовая электроника
|
|
Отданная эффективная мощность с низкой перегрузкой
|
132 kW
|
|
Отданная эффективная мощность с высокой перегрузкой
|
110 kW
|
|
Отданная эффективная мощность с низкой перегрузкой [hp]
|
200 hp
|
|
Отданная эффективная мощность с высокой перегрузкой [hp]
|
150 hp
|
|
Отданная полная мощность
|
173,21 kVA
|
|
КПД
|
0,98
|
|
Исполнение времени циклов напряжения с низкой перегрузкой
|
1,1 x расчетный исходный ток (то есть 110 % перегрузки) в течение 57 с при времени цикла 300 с; 1,5 x расчетный исходный ток (то есть 150 % перегрузки) в течение 3 с при времени цикла 300 с
|
|
Исполнение времени циклов напряжения с большой перегрузкой
|
1,5 x расчетный исходный ток (то есть 150 % перегрузки) в течение 57 с при времени цикла 300 с; 2 x расчетный исходный ток (то есть 200 % перегрузки) в течение 3 с при времени цикла 300 с
|
|
Способ охлаждения
|
Внутреннее воздушное охлаждение
|
|
Расход охлаждающего воздуха
|
0,153 m³/s
|
|
Устойчивость к кратковременным токовым нагрузкам (SCCR) всего коммутационного шкафа согласно UL 508A
|
65 kA
|
|
Изоляция
|
|
Степень загрязнения
|
2 согласно EN 61800-5-1
|
|
Степень защиты и класс защиты
|
|
Степень защиты IP
|
IP20
|
|
Защитный класс оборудования согласно EN 61800-5-1
|
Класс I (с системой защитного проводника) и класс III (PELV)
|
|
Защита от прикосновения согласно EN 61800-5-1
|
При использовании согласно предназначению
|
|
Стандарты, допуски, сертификаты
|
|
Сертификат соответствия
|
CE / TÜV
|
|
Норма для ЭМС согласно EN 61800-3
|
Стандарт по ЭМС на изделие EN 61800-3 напрямую не касается преобразователя частоты, он касается PDS (Power Drive System), которая наряду с преобразователем включает в себя все исполнение, а также двигатель и проводку
|
|
Окружающие условия
|
|
Температура окружающей среды при эксплуатации
|
|
● мин.
|
-20 °C; = Tмин
|
|
● макс.
|
50 °C; = Tмакс
|
|
Температура окружающей среды при хранении/транспортировке
|
|
● Хранение, мин.
|
-25 °C
|
|
● Хранение, макс.
|
55 °C
|
|
● Хранение, мин. [°F]
|
-13 °F
|
|
● Хранение, макс. [°F]
|
131 °F; Класс 1K3, согласно EN 60721-3-1
|
|
● Транспортировка, мин.
|
-40 °C
|
|
● Транспортировка, макс.
|
70 °C
|
|
● Транспортировка, мин. [°F]
|
-40 °F
|
|
● Транспортировка, макс. [°F]
|
158 °F; Класс 2K3, согласно EN 60721-3-2
|
|
Высота при эксплуатации относительно уровня моря
|
|
● Высота установки над уровнем моря без снижения мощности, макс.
|
1 000 m
|
|
Относительная влажность воздуха
|
|
● Эксплуатация, макс.
|
98 %
|
|
● Допустимая конденсация
|
Нет
|
|
Колебания
|
|
● Частота колебаний при неизменном ускорении во время эксплуатации согласно EN 60068-2-6, мин.
|
10 Hz
|
|
● Частота колебаний при неизменном ускорении во время эксплуатации согласно EN 60068-2-6, макс.
|
200 Hz; константное ускорение = 9,81 м/с² (1 g)
|
|
● Частота колебаний при неизменном отклонении во время эксплуатации согласно EN 60068-2-6, мин.
|
13 Hz
|
|
● Частота колебаний при неизменном отклонении во время эксплуатации согласно EN 60068-2-6, макс.
|
58 Hz; Константное отклонение 0,075 мм
|
|
● Частота колебаний во время транспортировки согласно EN 60721-3-2
|
Класс 2M3
|
|
Испытание на ударную нагрузку
|
|
● Ударная нагрузка при эксплуатации
|
(15 x г)/11 мс
|
|
● Шоковое ускорение во время эксплуатации согласно EN 60068-2-27
|
147 m/s²
|
|
● Шоковое ускорение во время транспортировки согласно EN 60721-3-2
|
Класс 2M3
|
|
Устойчивость
|
|
Применение в неподвижно смонтированных промышленных установках
|
|
— к биологически активным веществам согласно EN 60721-3-3
|
Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
|
|
— к химически активным веществам согласно EN 60721-3-3
|
Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
|
|
— к механически активным веществам согласно EN 60721-3-3
|
Нет
|
|
Применение в промышленных технологических установках
|
|
— к химически активным веществам согласно EN 60654-4
|
Да; Класс 3 (при условии отсутствия трихлорэтилена)
|
|
— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04
|
Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
|
|
Примечание
|
|
— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04
|
* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!
|
|
Конформное покрытие
|
|
● Покрытия для смонтированных печатных плат согласно EN 61086
|
Да; Класс 2 для обеспечения высокого уровня надежности
|
|
● Военные испытания согласно MIL-I-46058C, приложение 7
|
Да; За время эксплуатации покрытие можно красить
|
|
● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A
|
Да; Конформное покрытие, класс А
|
|
Провода
|
|
Длина провода для двигателя с экраном, макс.
|
300 m
|
|
Длина провода для тормозного сопротивления, макс.
|
10 m
|
|
Техника соединений
|
|
Исполнение электрического подключения электродвигателя
|
Резьбовая шпилька M10
|
|
● Подключаемое сечение проводника для линии электродвигателя, мин.
|
35 mm²
|
|
● Подключаемое сечение проводника для линии электродвигателя, макс.
|
120 mm²
|
|
● Подсоединяемое сечение для проводов AWG, мин.
|
2
|
|
Исполнение электрического соединения для сетевого провода
|
Резьбовая шпилька M10
|
|
● Подключаемое сечение проводника для сетевого провода, мин.
|
35 mm²
|
|
● Подключаемое сечение проводника для сетевого провода, макс.
|
120 mm²
|
|
● Подсоединяемое сечение для проводов AWG, мин.
|
2
|
|
Исполнение электрического соединения для подводящей линии тормозное сопротивление
|
Винтовые клеммы
|
|
● Подключаемое сечение проводника для подводящей линии тормозное сопротивление, мин.
|
25 mm²
|
|
● Подключаемое сечение проводника для подводящей линии тормозное сопротивление, макс.
|
70 mm²
|
|
● Подсоединяемое сечение для проводов AWG, мин.
|
4
|
|
Исполнение электрического соединения для проводника PE
|
Резьбовая шпилька M10
|
|
Размеры
|
|
Ширина
|
305 mm
|
|
Высота
|
708 mm
|
|
Глубина
|
357 mm
|
|
Массы
|
|
Масса (без упаковки)
|
61 kg
|
|
Прочее
|
|
Уровень звукового давления (1 м), макс.
|
67,7 dB
|
|
Исполнение тормоза
|
Торможение постоянным током, торможение компаундом, реостатное торможение со встроенным тормозным обтюратором (при типоразмере FSGX опция)
|
|
|
|
eClass
|
14
|
27-02-31-01
|
|
eClass
|
12
|
27-02-31-01
|
|
eClass
|
9.1
|
27-02-31-01
|
|
eClass
|
9
|
27-02-31-01
|
|
eClass
|
8
|
27-02-31-01
|
|
eClass
|
7.1
|
27-02-31-01
|
|
eClass
|
6
|
27-02-31-01
|
|
ETIM
|
10
|
EC001857
|
|
ETIM
|
9
|
EC001857
|
|
ETIM
|
8
|
EC001857
|
|
ETIM
|
7
|
EC001857
|
|
IDEA
|
4
|
4139
|
|
UNSPSC
|
15
|
39-12-10-07
|
|
|
