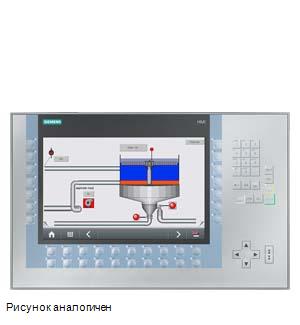

Siemens 6AG1124-1MC01-4AX0 система визуализации

Name: Siemens 6AG1124-1MC01-4AX0 система визуализации
Brand: Siemens
Price: 474402 RUB
Availability: InStock

SIPLUS HMI, ПАНЕЛЬ ОПЕРАТОРА KP1200 COMFORT 12“ ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ ПАНЕЛИ 6AV2124-1MC01-0AX0

Купить 6AG11241MC014AX0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 474402 руб.

Технические характеристики 6AG11241MC014AX0

SIPLUS HMI KP1200 Comfort based on 6AV2124-1MC01-0AX0 with conformal coating, 0...+50 °C,

Общая информация

Обозначение типа продукта

KP1200 Comfort

основано на

6AV2124-1MC01-0AX0

Дисплей

Модель дисплея

TFT

Диагональ экрана

12,1 in

Ширина дисплея

261,1 mm

Высота дисплея

163,2 mm

Число цветов

16 777 216

Разрешение (пикселей)

● Горизонтальное разрешение

1 280 pixel

● Вертикальное разрешение

800 pixel

Фоновая подсветка

● СНО фоновой подсветки (при 25 ℃)

80 000 h

● Фоновая подсветка с регулируемой яркостью

Да; 0-100 %

Элементы управления

Клавиатура

● Функциональные клавиши

— Число функциональных клавиш

— Число функциональных клавиш со светодиодами

● Клавиши со светодиодами

Да

● Системные клавиши

Да

● Цифровая клавиатура

Да

● Буквенно-цифровая клавиатура

Да; аналогично мобильному телефону

Сенсорное управление

● Исполнение в виде сенсорного экрана

Нет; без

Расширения системы управления технологическим процессом

● Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7)

— F1...Fx

● Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7)

— F1...Fx

● Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7)

Вид конструкции/монтаж

Монтажное положение

вертикальная установка

Настенный/непосредственный монтаж

Нет

Возможность вертикального монтажа (вертикальный формат)

Нет

Возможность поперечного монтажа (горизонтальный формат)

Да

максимально допустимый угол наклона без принудительной вентиляции

35°

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

0,85 A

Импульс тока при включении I²t

0,5 A²·s

Мощность

Потребляемая активная мощность, тип.

20 W

Процессор

Тип процессора

X86

Запоминающее устройство

Флэш-память

Да

ОЗУ

Да

подходящее ЗУ для пользовательских данных

12 Mbyte

Вид вывода

Информационный светодиод

Да

Светодиодный индикатор питания

Нет

Светодиодный индикатор ошибки

Нет

Звуковой сигнал

● Зуммер

Нет

● Динамики

Да

Время

Часы

● Аппаратные часы (часы реального времени)

Да

● Программные часы

Да

● буферные

Да; Нормальное время хранения в буфере 6 недель

● синхронизируемые

Да

Интерфейсы

Число интерфейсов Industrial Ethernet

1; 2 порта (переключатель)

Число интерфейсов RS 485

1; комбинированный RS 422 / 485

Число интерфейсов RS 422

Число интерфейсов RS 232

Число USB-разъемов

2; USB 2.0

● USB-Mini-B

1; 5-полюсный

Число интерфейсов 20 мА (TTY)

Число параллельных интерфейсов

Число других интерфейсов

Число слотов для карты памяти SD Card

с программными интерфейсами

Нет

Промышленный Ethernet

● сеть Industrial Ethernet, светодиод состояния

● Число портов встроенного коммутатора

Протоколы

PROFINET

Да

PROFINET IO

Да

IRT

Да; не ниже WinCC V12

PROFIBUS

Да

EtherNet/IP

Да

MPI

Да

Протоколы (Ethernet)

● TCP/IP

Да

● DHCP

Да

● SNMP

Да

● DCP

Да

● LLDP

Да

Свойства сети

● HTTP

Да

● HTTPS

Да

● HTML

Да

● XML

Да

● CSS

Да

● Active X

Да

● JavaScript

Да

● Java VM

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Да; не ниже WinCC V12

Другие протоколы

● CAN

Нет

● MODBUS

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностика

● Считываемая диагностическая информация

Да; S7-контроллер

ЭМС

Излучение радиопомех согласно EN 55 011

● Класс граничных значений A, для применения в промышленных районах

Да

● Класс граничных значений B, для применения в жилых районах

Нет

Степень защиты и класс защиты

IP (спереди)

IP65

IP (сзади)

IP20

NEMA (спереди)

● Корпус, тип 4, спереди

Да

● Корпус, тип 4x спереди

Да

Окружающие условия

Температура окружающей среды при эксплуатации

Эксплуатация (вертикальный монтаж, горизонтальный формат)

— при вертикальном настенном монтаже, мин.

0 °C; = Tмин

— при вертикальном настенном монтаже, макс.

50 °C; = Tмакс

Эксплуатация (максимальный угол наклона, горизонтальный формат)

— при максимальном угле наклона, мин.

0 °C; = Tмин

— при максимальном угле наклона, макс.

40 °C; = Tмакс

Эксплуатация (вертикальный монтаж, вертикальный формат)

— при вертикальном настенном монтаже, мин.

0 °C; = Tмин

— при вертикальном настенном монтаже, макс.

40 °C; = Tмакс

Эксплуатация (максимальный угол наклона, вертикальный формат)

— при максимальном угле наклона, мин.

0 °C; = Tмин

— при максимальном угле наклона, макс.

35 °C; = Tмакс

Температура окружающей среды при хранении/транспортировке

● мин.

-20 °C

● макс.

60 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Операционные системы

проприетарное

Нет

предустановленная операционная система

● Windows CE

Да

Проектирование

Индикация сообщения

Да

Система оповещения (в том числе с буфером и квитированием)

Да

Отображение значений технологических параметров (вывод)

Да

Можно задать значения технологических параметров (ввод)

Да

Управление рецептами

Да

Программное обеспечение для проектирования

● STEP 7 Basic (TIA Portal)

Нет

● STEP 7 Professional (TIA Portal)

Нет

● WinCC flexible Compact

Нет

● WinCC flexible Standard

Нет

● WinCC flexible Advanced

Нет

● WinCC Basic (TIA Portal)

Нет

● WinCC Comfort (TIA Portal)

Да; не ниже V11

● WinCC Advanced (TIA Portal)

Да; не ниже V11

● WinCC Professional (TIA Portal)

Да; не ниже V11

Языки

Языки онлайн

● Число языков онлайн/языков исполнения

Языки проекта

● Языки проекта

Функции WinCC (TIA Portal)

Библиотеки

Да

Приложения/опции

● Интернет-браузер:

Да

● Word Viewer

Да

● Excel Viewer

Да

● PDF Viewer

Да

● Media Player

Да

● SIMATIC WinCC Sm@rtServer

Да

● SIMATIC WinCC Audit

Да

Сценарии Visual Basic

Да

Программа планирования задач

● с управлением по времени

Да

● с управлением в зависимости от задачи

Да

Вспомогательная система

● Число символов в информационном тексте

Система оповещения

● Число классов сообщений

● Битовые сообщения

Да

— Число битовых сообщений

4 000

● Аналоговые сообщения

Да

— Число аналоговых сообщений

200

● Способ нумерации сообщений S7

Да

● Системные сообщения HMI

Да

● прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... )

Да

● Число символов в сообщении

● Число значений технологических параметров на одно сообщение

● Группы квитирования

Да

● Индикатор сообщений

Да

● Буфер сообщений

— Число записей

1 024

— Циклический буфер

Да

— остаточн.

Да

— не требует обслуживания

Да

Управление рецептами

● Число рецептур

300

● Наборов данных на рецептуру

500

● Элементов на один набор данных

1 000

● Размер внутренней памяти рецептур

2 Mbyte

● Память рецептур с возможностью расширения

Да

Переменные

● Число переменных на устройство

2 048

● Число переменных на одно изображение

400

● Предельные значения

Да

● Мультиплексы

Да

● Структуры

Да

● Массивы

Да

Изображения

● Число проектируемых изображений

500

● Шаблоны

Да

● Глобальное изображение

Да

● Всплывающие окна

Да

● Вставные окна

Да

● Выбор изображений посредством ПЛК

Да

● Передача номеров изображений посредством ПЛК

Да

Графические объекты

● Число объектов на одно изображение

400

● Текстовые поля

Да

● Поля ввода-вывода

Да

● Графические поля ввода-вывода (графические списки)

Да

● Поля ввода-вывода символов (текстовые списки)

Да

● Поля даты/времени

Да

● Переключатели

Да

● Кнопки

Да

● Графические индикаторы

Да

● Иконки

Да

● геометрические объекты

Да

Комплексные графические объекты

● Число комплексных объектов на одно изображение

● Индикация сообщений

Да

● Индикация кривых

Да

● Индикация пользователя

Да

● Состояние/управление

Да

● Индикация Sm@rtClient

Да

● Индикация рецептур

Да

● Индикация кривой f(x)

Да

● Индикация диагностики системы

Да

● Media Player

Да

● HTML-браузер

Да

● Отображение PDF

Да

● Индикация IP-камеры

Да

● Строка

Да

● Ползунок

Да

● Индикаторы

Да

● Аналоговые/цифровые часы

Да

Списки

● Число текстовых списков на проект

500

● Число элементов в текстовом списке

500

● Число графических списков на проект

500

● Число элементов в графическом списке

500

Архивирование

● Число архивов на устройство

● Число элементов в архиве

20 000

● Архив сообщений

Да

● Архив значений технологических параметров

Да

● Способы архивирования

— Последовательный архив

Да

— Круговой архив

Да

● Место сохранения

— Карта памяти

Да

— USB-накопитель

Да

— Ethernet

Да

● Формат хранения данных

— CSV

Да

— TXT

Да

— RDB

Да

Безопасность

● Число групп пользователей

● Число полномочий пользователей

● Число пользователей

● Экспорт/импорт паролей

Да

● SIMATIC Logon

Да

Протоколирование через принтер

● Сообщения

Да

● Отчет (протокол смены)

Да

● Печатная копия

Да

● Электронная печать в файл

Да; PDF, HTML

Комплекты шрифтов

● Клавиатура

— Североамериканский (английский)

Да

Передача данных (загрузка с носителя/на носитель)

● MPI/PROFIBUS DP

Да

● USB

Да

● Ethernet

Да

● с помощью внешнего носителя информации

Да

Интерфейс с технологическим оборудованием

● S7-1200

Да

● S7-1500

Да

● S7-200

Да

● S7-300/400

Да

● LOGO!

Да

● WinAC

Да

● SINUMERIK

Да; с дополнительным пакетом SINUMERIK

● SIMOTION

Да

● Allen Bradley (EtherNet/IP)

Да

● Allen Bradley (DF1)

Да

● Mitsubishi (MC TCP/IP)

Да

● Mitsubishi (FX)

Да

● OMRON (FINS TCP)

Нет

● OMRON (Host Link)

Да

● Modicon (Modbus TCP/IP)

Да

● Modicon (Modbus RTU)

Да

● OPC UA Client

Да

● OPC UA Server

Да

Специальные инструменты/средства проектирования

● Резервирование/восстановление вручную

Да

● Автоматическое резервирование/восстановление

Да

● Моделирование

Да

● Переключение устройств

Да

Периферийные устройства/опции

Принтер

Да

SIMATIC HMI карта памяти MM: Мультимедийная карта

Да; до 128 MБ

SIMATIC HMI карта памяти SD: Карта памяти Secure Digital

Да; до 2 ГБ

SIMATIC HMI карта памяти CF: Карта памяти Compact Flash

Нет

USB-накопитель

Да

SIMATIC IPC USB-флеш-накопитель (карта памяти USB)

Да; до 16 ГБ

SIMATIC HMI USB-флеш-накопитель (карта памяти USB)

Да; до 8 ГБ

Сетевая камера

Да

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Нет

● Алюминиевый

Да

● Высококачественная сталь

Нет

Размеры

Ширина лицевой панели корпуса

454 mm

Высота лицевой панели корпуса

289 mm

Монтажный вырез, ширина

434 mm

Монтажный вырез, высота

269 mm

Монтажная глубина

64,6 mm

Массы

Масса (без упаковки)

4,4 kg

масса (с упаковкой)

5,7 kg

Классификации

	Версия	Классификация
eClass	14	27-33-02-01
eClass	12	27-33-02-01
eClass	9.1	27-33-02-01
eClass	9	27-33-02-01
eClass	8	27-24-23-02
eClass	7.1	27-24-23-02
eClass	6	27-24-23-02
ETIM	10	EC001412
ETIM	9	EC001412
ETIM	8	EC001412
ETIM	7	EC001412
IDEA	4	6607
UNSPSC	15	43-21-15-06
