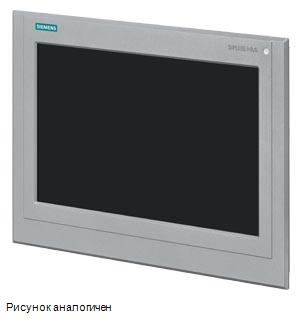

Siemens 6AG2124-0QC13-1AX0 система визуализации

Name: Siemens 6AG2124-0QC13-1AX0 система визуализации
Brand: Siemens
Price: 987288 RUB
Availability: InStock

SIPLUS HMI TP1500 Comfort Outdoor T1 Rail, панель оператора для тяжёлых условий применения на ж/д, со стойким покрытием, рабочая температура -25 ... +60°C, на основе 6AV2124-0QC13-0AX0 . Панель серии Comfort, сенсорное управление, 15“ широкоформатный TFT-дисплей, 16 млн цветов, интерфейс PROFINET, интерфейс MPI/PROFIBUS DP, 12 МБ пользовательской памяти, WINDOWS CE 6.0, настройка в WINCC Comfort V13 SP1, HSP

Купить 6AG21240QC131AX0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 987288 руб.

Технические характеристики 6AG21240QC131AX0

SIPLUS HMI TP1500 outdoor rail based on 6AV2124-0QC13-0AX0 with conformal coating, -30…+60 °C, OT1 with ST1/2 (+70 °C für 10 minutes), touch operation, 15" widescreen TFT display, 16 million colors,PROFINET interface,MPI/PROFIBUS DP interface, 12 MB configuration memory, Windows CE 6.0, configurable WinCC Comfort V13 SP1 and higher, HSP

Общая информация

Обозначение типа продукта

TP1500 Comfort наружн.

основано на

6AV2124-0QC13-0AX0

Дисплей

Модель дисплея

TFT, присоединенный, Daylight readable

Диагональ экрана

15,4 in

Ширина дисплея

331,2 mm

Высота дисплея

207 mm

Число цветов

16 777 216

Разрешение (пикселей)

● Горизонтальное разрешение

1 280 pixel

● Вертикальное разрешение

800 pixel

Фоновая подсветка

● СНО фоновой подсветки (при 25 ℃)

50 000 h

● Фоновая подсветка с регулируемой яркостью

Да; Светоизлучающий диод, регулируется вручную или автоматически

Элементы управления

Клавиатура

● Функциональные клавиши

— Число функциональных клавиш

— Число функциональных клавиш со светодиодами

● Клавиши со светодиодами

Нет

● Системные клавиши

Нет

● Цифровая клавиатура

Да; Экранная клавиатура

● Буквенно-цифровая клавиатура

Да; Экранная клавиатура

Сенсорное управление

● Исполнение в виде сенсорного экрана

Да; аналогово-резистивный

Расширения системы управления технологическим процессом

● Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7)

— F1...Fx

● Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7)

— F1...Fx

● Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7)

Вид конструкции/монтаж

Монтажное положение

вертикальная установка

Возможность вертикального монтажа (вертикальный формат)

Да

Возможность поперечного монтажа (горизонтальный формат)

Да

максимально допустимый угол наклона без принудительной вентиляции

35°

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

1,3 A

Импульс тока при включении I²t

0,5 A²·s

Мощность

Потребляемая активная мощность, тип.

32 W

Процессор

Тип процессора

X86

Запоминающее устройство

Флэш-память

Да

ОЗУ

Да

подходящее ЗУ для пользовательских данных

12 Mbyte

Вид вывода

Информационный светодиод

Нет

Светодиодный индикатор питания

Нет

Светодиодный индикатор ошибки

Нет

Звуковой сигнал

● Зуммер

Нет

● Динамики

Да

Время

Часы

● Аппаратные часы (часы реального времени)

Да

● Программные часы

Нет

● буферные

Да; Нормальное время хранения в буфере 6 недель

● синхронизируемые

Да

Интерфейсы

Число интерфейсов Industrial Ethernet

Число интерфейсов RS 485

1; комбинированный RS 422 / 485

Число интерфейсов RS 422

Число интерфейсов RS 232

Число USB-разъемов

2; USB 2.0

● USB-Mini-B

1; 5-полюсный

Число интерфейсов 20 мА (TTY)

Число параллельных интерфейсов

Число других интерфейсов

Число слотов для карты памяти SD Card

с программными интерфейсами

Нет

Промышленный Ethernet

● сеть Industrial Ethernet, светодиод состояния

● Число портов встроенного коммутатора

Протоколы

PROFINET

Да

PROFINET IO

Да

IRT

Да; не ниже WinCC V13 SP1 HSP

PROFIBUS

Да

EtherNet/IP

Да

MPI

Да

Протоколы (Ethernet)

● TCP/IP

Да

● DHCP

Да

● SNMP

Да

● DCP

Да

● LLDP

Да

Свойства сети

● HTTP

Да

● HTTPS

Нет

● HTML

Да

● XML

Нет

● CSS

Да

● Active X

Нет

● JavaScript

Да

● Java VM

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Да; не ниже WinCC V13 SP1 HSP

Другие протоколы

● CAN

Нет

● MODBUS

Да

Изоляция

Изоляция, испытанная посредством

DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)

ЭМС

Излучение радиопомех согласно EN 55 011

● Класс граничных значений A, для применения в промышленных районах

Да

● Класс граничных значений B, для применения в жилых районах

Нет

Степень защиты и класс защиты

IP (спереди)

IP66

IP (сзади)

IP20

NEMA (спереди)

● Корпус, тип 4, спереди

Да

● Корпус, тип 4x спереди

Да

Стандарты, допуски, сертификаты

Для использования на железной дороге

● EN 50121-3-2

Да; Стандарт по электромагнитной совместимости для рельсовых транспортных средств

● EN 50121-4

Да; Стандарт по электромагнитной совместимости для сигнальных и телекоммуникационных устройств

● EN 50124-1

Да; Применения железной дороги - категория перенапряжения OV2; степень загрязнения PD2; расчетное ударное напряжение UNi = 0,5 кВ; UNm = 24 В пост тока

● EN 50125-1

Да; Рельсовые транспортные средства - см. Условия окружающей среды

● EN 50125-2

Да; Стационарное электрическое оборудование - см. Условия окружающей среды

● EN 50125-3

Да; Сигнальные и телекоммуникационные устройства - см. Условия окружающей среды; вибрация и толчки: Точка применения за пределами путей (расстояние от 1 м до 3 м от пути)

● EN 50155

Да; рельсовый транспорт - температурный класс OT1, ST1/ST2, поперечный формат при горизонтальном монтажном положении

● EN 61373

Да; Рельсовые транспортные средства - вибрация и толчки: категория 1 класс A/B

● Противопожарная защита согласно EN 45545-2

Да; Подтверждение см. в сервисе и поддержке

Окружающие условия

подходит для внутреннего применения

Да

подходит для наружного применения

Да; с порошковым покрытием, устойчивость к УФ лучам

Температура окружающей среды при эксплуатации

Эксплуатация (вертикальный монтаж, горизонтальный формат)

— при вертикальном настенном монтаже, мин.

-30 °C; = Tмин (вкл. конденсацию / мороз)

— при вертикальном настенном монтаже, макс.

60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155)

Эксплуатация (максимальный угол наклона, горизонтальный формат)

— при максимальном угле наклона, мин.

-30 °C; = Tмин

— при максимальном угле наклона, макс.

50 °C; = Tмакс

Эксплуатация (вертикальный монтаж, вертикальный формат)

— при вертикальном настенном монтаже, мин.

-30 °C; = Tмин

— при вертикальном настенном монтаже, макс.

50 °C; = Tмакс

Эксплуатация (максимальный угол наклона, вертикальный формат)

— при максимальном угле наклона, мин.

-30 °C; = Tмин

— при максимальном угле наклона, макс.

45 °C; = Tмакс

Температура окружающей среды при хранении/транспортировке

● мин.

-30 °C

● макс.

70 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; RH вкл. конденсацию/ температуру ниже нуля (не включать при наличии конденсата), поперечный формат при вертикальном монтажном положении

Устойчивость

Смазочно-охлаждающие материалы

— Устойчивость к воздействию стандартных смазочно-охлаждающих материалов

Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на наземных, рельсовых и специальных транспортных средствах

— к биологически активным веществам согласно EN 60721-3-5

Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу

— к химически активным веществам согласно EN 60721-3-5

Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-2-52 (степень жесткости испытаний 3); *

— к механически активным веществам согласно EN 60721-3-5

Да; Класс 5S3 вкл. песок, пыль; *

— к загрязняющим средам согласно EN 60721-3-5

Да; Класс 5F3 (при условии отсутствия бензина)

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● электронные устройства на рельсовых транспортных средствах согласно EN 50155

Да; Защитное покрытие класса PC2 согласно EN 50155:2017

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Операционные системы

проприетарное

Нет

предустановленная операционная система

● Windows CE

Да

Проектирование

Индикация сообщения

Да

Система оповещения (в том числе с буфером и квитированием)

Да

Отображение значений технологических параметров (вывод)

Да

Можно задать значения технологических параметров (ввод)

Да

Управление рецептами

Да

Программное обеспечение для проектирования

● STEP 7 Basic (TIA Portal)

Нет

● STEP 7 Professional (TIA Portal)

Нет

● WinCC flexible Compact

Нет

● WinCC flexible Standard

Нет

● WinCC flexible Advanced

Нет

● WinCC Basic (TIA Portal)

Нет

● WinCC Comfort (TIA Portal)

Да; начиная с WinCC V13 SP1 Update 7 + HSP

● WinCC Advanced (TIA Portal)

Да; начиная с WinCC V13 SP1 Update 7 + HSP

● WinCC Professional (TIA Portal)

Да; начиная с WinCC V13 SP1 Update 7 + HSP

Языки

Языки онлайн

● Число языков онлайн/языков исполнения

Языки проекта

● Языки проекта

Функции WinCC (TIA Portal)

Библиотеки

Да

Приложения/опции

● Интернет-браузер:

Да

● Word Viewer

Да

● Excel Viewer

Да

● PDF Viewer

Да

● Media Player

Да

● SIMATIC WinCC Sm@rtServer

Да

● SIMATIC WinCC Audit

Да

Сценарии Visual Basic

Да

Программа планирования задач

● с управлением по времени

Да

● с управлением в зависимости от задачи

Да

Вспомогательная система

● Число символов в информационном тексте

Система оповещения

● Число классов сообщений

● Битовые сообщения

— Число битовых сообщений

4 000

● Аналоговые сообщения

— Число аналоговых сообщений

200

● Способ нумерации сообщений S7

Да

● Системные сообщения HMI

Да

● прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... )

Да

● Число символов в сообщении

● Число значений технологических параметров на одно сообщение

● Группы квитирования

Да

● Индикатор сообщений

Да

● Буфер сообщений

— Число записей

1 024

— Циклический буфер

Да

— остаточн.

Да

— не требует обслуживания

Да

Управление рецептами

● Число рецептур

300

● Наборов данных на рецептуру

500

● Элементов на один набор данных

1 000

● Размер внутренней памяти рецептур

2 Mbyte

● Память рецептур с возможностью расширения

Да

Переменные

● Число переменных на устройство

2 048

● Число переменных на одно изображение

400

● Предельные значения

Да

● Мультиплексы

Да

● Структуры

Да

● Массивы

Да

Изображения

● Число проектируемых изображений

500

● Шаблоны

Да

● Глобальное изображение

Да

● Выбор изображений посредством ПЛК

Да

● Передача номеров изображений посредством ПЛК

Да

Графические объекты

● Число объектов на одно изображение

400

● Текстовые поля

Да

● Поля ввода-вывода

Да

● Графические поля ввода-вывода (графические списки)

Да

● Поля ввода-вывода символов (текстовые списки)

Да

● Поля даты/времени

Да

● Переключатели

Да

● Кнопки

Да

● Графические индикаторы

Да

● Иконки

Да

● геометрические объекты

Да

Комплексные графические объекты

● Число комплексных объектов на одно изображение

● Индикация сообщений

Да

● Индикация кривых

Да

● Индикация пользователя

Да

● Состояние/управление

Да

● Индикация Sm@rtClient

Да

● Индикация рецептур

Да

● Индикация кривой f(x)

Да

● Индикация диагностики системы

Да

● Media Player

Да

● Индикация IP-камеры

Да; Тип веб-камеры см. вопросы и ответы

● Строка

Да

● Ползунок

Да

● Индикаторы

Да

● Аналоговые/цифровые часы

Да

Списки

● Число текстовых списков на проект

500

● Число элементов в текстовом списке

500

● Число графических списков на проект

500

● Число элементов в графическом списке

500

Архивирование

● Число архивов на устройство

● Число элементов в архиве

20 000

● Архив сообщений

Да

● Архив значений технологических параметров

Да

● Способы архивирования

— Последовательный архив

Да

— Круговой архив

Да

● Место сохранения

— Карта памяти

Да

— USB-накопитель

Да

— Ethernet

Да

● Формат хранения данных

— CSV

Да

— TXT

Да

— RDB

Да

Безопасность

● Число групп пользователей

● Число полномочий пользователей

● Число пользователей

● Экспорт/импорт паролей

Да

● SIMATIC Logon

Да

Протоколирование через принтер

● Сообщения

Да

● Отчет (протокол смены)

Да

● Печатная копия

Да

● Электронная печать в файл

Да; PDF, HTML

Комплекты шрифтов

● Клавиатура

— Североамериканский (английский)

Да

Передача данных (загрузка с носителя/на носитель)

● MPI/PROFIBUS DP

Да

● USB

Да

● Ethernet

Да

● с помощью внешнего носителя информации

Да; Резервирование/восстановление

Интерфейс с технологическим оборудованием

● S7-1200

Да

● S7-1500

Да

● S7-200

Да

● S7-300/400

Да

● LOGO!

Да

● WinAC

Да

● SINUMERIK

Да; с дополнительным пакетом SINUMERIK

● SIMOTION

Да

● Allen Bradley (EtherNet/IP)

Да

● Allen Bradley (DF1)

Да

● Mitsubishi (MC TCP/IP)

Да

● Mitsubishi (FX)

Да

● OMRON (FINS TCP)

Нет

● OMRON (Host Link)

Да

● Modicon (Modbus TCP/IP)

Да

● Modicon (Modbus RTU)

Да

● OPC UA Client

Да

● OPC UA Server

Да

Специальные инструменты/средства проектирования

● Резервирование/восстановление вручную

Да

● Автоматическое резервирование/восстановление

Да

● Моделирование

Да

● Переключение устройств

Да

Периферийные устройства/опции

Принтер

Да

SIMATIC HMI карта памяти MM: Мультимедийная карта

Да

SIMATIC HMI карта памяти SD: Карта памяти Secure Digital

Да

SIMATIC HMI карта памяти CF: Карта памяти Compact Flash

Нет

USB-накопитель

Да; например, считыватель радиочастотных меток USB, см. идентификатор записи в вопросах и ответах: 99808171

SIMATIC IPC USB-флеш-накопитель (карта памяти USB)

Да

SIMATIC HMI USB-флеш-накопитель (карта памяти USB)

Да

Сетевая камера

Да; См. идентификатор записи в вопросах и ответах: 62383298 и идентификатор записи: 65647473

Принадлежности

Модуль расширения

Опция, например, считыватель радиочастотных меток USB, см. идентификатор записи в вопросах и ответах: 99808171

Имеются дополнительные принадлежности

Да; Монтажные зажимы и штекер электропитания 2-пол.

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Нет

● Алюминиевый

Да; с порошковым покрытием, устойчивость к УФ лучам

● Высококачественная сталь

Нет

Размеры

Ширина лицевой панели корпуса

415 mm

Высота лицевой панели корпуса

310 mm

Монтажный вырез, ширина

396 mm

Монтажный вырез, высота

291 mm

Монтажная глубина

73,2 mm

Массы

Масса (без упаковки)

4 kg

масса (с упаковкой)

6,2 kg

Прочее

Примечание:

При использовании на железной дороге дополнительно учитывать информацию об изделии «SIPLUS extreme RAIL» A5E37661960A. Взнос на онлайн-поддержку 109736776

Классификации

	Версия	Классификация
eClass	14	27-33-02-01
eClass	12	27-33-02-01
eClass	9.1	27-33-02-01
eClass	9	27-33-02-01
eClass	8	27-24-23-02
eClass	7.1	27-24-23-02
eClass	6	27-24-23-02
ETIM	10	EC001412
ETIM	9	EC001412
ETIM	8	EC001412
ETIM	7	EC001412
IDEA	4	6607
UNSPSC	15	43-21-15-06
