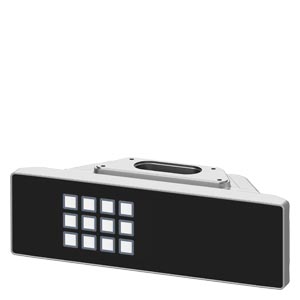

Модуль расширения 12“ KP12F PN, для монтажа на корпусные широкоформатные (16:9) устройства HMI/IPC в исполнении IP65. Для гибкой установки элементов управления, 3 монтажных позиции, до 3 элементов управления, подключение по PROFIsafe (элементы управления заказываются отдельно)
Цена: по запросу
|
|
Extension Unit 12" KP12F PN compatible with all IP65 fully enclosed 16:9 HMI/IPC devices. Flexible configuration of control elements; 3 mounting positions; 3 control elements can be installed. PROFIsafe connection (control elements ordered separately) | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | Extension Unit 12" KP12F PN | |||||||||||||||||||||||||||||||||||||||||||
| Элементы управления | ||||||||||||||||||||||||||||||||||||||||||||
| Исполнение элемента управления | 12-кнопочная панель, 1 шт. | |||||||||||||||||||||||||||||||||||||||||||
| Принцип действия элемента управления | Осязаемый отклик | |||||||||||||||||||||||||||||||||||||||||||
| Функциональное освещение | Да; Произвольная настройка цвета: красный, зеленый, синий, белый, желтый | |||||||||||||||||||||||||||||||||||||||||||
| с параметрируемыми клавишами | Да | |||||||||||||||||||||||||||||||||||||||||||
| Вид конструкции/монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| Монтаж | Для монтажа на устройстве 16:9 HMI / IPC PRO (нижняя зона) | |||||||||||||||||||||||||||||||||||||||||||
| Вид крепления | Винтовое соединение | |||||||||||||||||||||||||||||||||||||||||||
| Монтаж на стойке | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Монтаж спереди | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Число мест монтажа для командных и сигнальных устройств | 3 | |||||||||||||||||||||||||||||||||||||||||||
| Монтируемое считывающее устройство RFID | Да; SIMATIC RF200 Access Control Reader RF1060R | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Вид напряжения питания | DC | |||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 150 mA; без нагрузки | |||||||||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Потребляемая активная мощность, тип. | 3,6 W; Дополнительно 0,1 Вт на элемент управления с СИД или 0,5 Вт на кнопку с RGB-подсветкой или 2,6 Вт на KP12 | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов Industrial Ethernet | 2; для построения линий и контуров без внеш. коммутатора | |||||||||||||||||||||||||||||||||||||||||||
| Число разъемов PROFINET | 2; включая коммутатор | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| PROFIsafe | Да; 1 x SIL 2 (двухканальные) или 2 x SIL 3 (одноканальные) датчики аварийного останова | |||||||||||||||||||||||||||||||||||||||||||
| Режим дублирования | ||||||||||||||||||||||||||||||||||||||||||||
| Резервирование среды передачи | ||||||||||||||||||||||||||||||||||||||||||||
| — MRP | Да | |||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||
| IP (полностью) | IP65 | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск UL | Да | |||||||||||||||||||||||||||||||||||||||||||
| cULus | Да | |||||||||||||||||||||||||||||||||||||||||||
| RCM (ранее C-TICK) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск КС | Да | |||||||||||||||||||||||||||||||||||||||||||
| EAC (ранее ГОСТ-Р) | Да; EAC | |||||||||||||||||||||||||||||||||||||||||||
| применяется для функций обеспечения безопасности | Да; например, монтаж аварийного выключателя | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 50 °C | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -20 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 2 000 m | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 90 %; без конденсации | |||||||||||||||||||||||||||||||||||||||||||
| Механические свойства/материалы | ||||||||||||||||||||||||||||||||||||||||||||
| Материал | ||||||||||||||||||||||||||||||||||||||||||||
| ● Алюминиевый | Да | |||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса (спереди) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Алюминиевый | Да; Тисненый покрытый черной пленкой | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 313 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 99 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 100,65 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса (без упаковки) | 2,2 kg | |||||||||||||||||||||||||||||||||||||||||||
| Комплект поставки | ||||||||||||||||||||||||||||||||||||||||||||
| Объем поставки, штук | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Полученные компоненты | Штекер электропитания | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 12.03.2024 | |||||||||||||||||||||||||||||||||||||||||||
