Siemens 6AV2185-8FE08-0AA0 система визуализации

Name: Siemens 6AV2185-8FE08-0AA0 система визуализации
Brand: Siemens
Availability: InStock

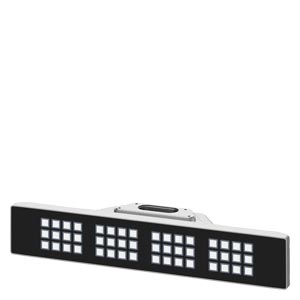

Модуль расширения 22“ KP48PN, для монтажа на корпусные широкоформатные (16:9) устройства HMI/IPC в исполнении IP65. Без свободных монтажных позиций, подключение по PROFINET

Купить 6AV21858FE080AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6AV21858FE080AA0

Extension Unit 22" KP48 PN for mounting on all fully IP65-enclosed 16:9 HMI/IPC devices. Without free installation positions. Connection via PROFINET

Общая информация

Обозначение типа продукта

Extension Unit 22" KP48 PN

Элементы управления

Исполнение элемента управления

12-кнопочная панель, 4 шт.

Принцип действия элемента управления

Осязаемый отклик

Функциональное освещение

Да; Произвольная настройка цвета: красный, зеленый, синий, белый, желтый

с параметрируемыми клавишами

Да

Способ присоединения

● Способ присоединения безопасных контактов (аварийный останов)

8-полюсный штекер

Вид конструкции/монтаж

Монтаж

Для монтажа на устройстве 16:9 HMI / IPC PRO (нижняя зона)

Вид крепления

Винтовое соединение

Монтаж на стойке

Нет

Монтаж спереди

Нет

Число мест монтажа для командных и сигнальных устройств

Монтируемое считывающее устройство RFID

Нет

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

150 mA; без нагрузки

Мощность

Потребляемая активная мощность, тип.

3,6 W; Дополнительно 2,6 Вт на KP12

Интерфейсы

Число интерфейсов Industrial Ethernet

2; для построения линий и контуров без внеш. коммутатора

Число разъемов PROFINET

2; включая коммутатор

Протоколы

PROFINET

Да

Режим дублирования

Резервирование среды передачи

— MRP

Да

Степень защиты и класс защиты

IP (полностью)

IP65

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Да

cULus

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да; EAC

применяется для функций обеспечения безопасности

Да; например, монтаж аварийного выключателя

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

50 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-20 °C

● макс.

60 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Относительная влажность воздуха

● Эксплуатация, макс.

90 %; без конденсации

Провода

Длина провода

30 m; Макс. для аварийного останова

Механические свойства/материалы

Материал

● Алюминиевый

Да

Материал корпуса (спереди)

● Алюминиевый

Да; Тисненый покрытый черной пленкой

Размеры

Ширина

527 mm

Высота

99 mm

Глубина

100,65 mm

Массы

Масса (без упаковки)

2,8 kg

Комплект поставки

Объем поставки, штук

Полученные компоненты

Штекер электропитания и штепсельный разъем 8-полюсный для входов с обеспечением безопасности

Классификации

	Версия	Классификация
eClass	14	27-33-02-92
eClass	12	27-33-02-92
eClass	9.1	27-33-02-92
eClass	9	27-33-02-92
eClass	8	27-24-92-03
eClass	7.1	27-24-92-03
eClass	6	27-24-92-03
ETIM	10	EC002584
ETIM	9	EC002584
ETIM	8	EC002584
ETIM	7	EC002584
IDEA	4	3552
UNSPSC	15	32-15-17-03
