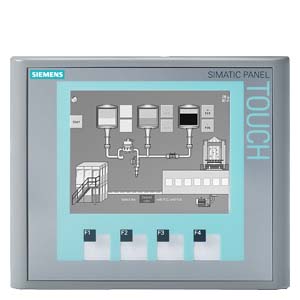

    6AV66470AA113AX0 — Стационарные панели операторов Siemens.

    6AV6647-0AA11-3AX0 Стационарные панели операторов SIMATIC HMI

    SIMATIC KTP400 BASIC MONO PN 3,8'', БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА С МОНОХРОМНЫМ STN-ДИСПЛЕЕМ, ИНТЕРФЕЙС ETHERNET, КОНФИГУРИРОВАНИЕ В СРЕДЕ WINCC FLEXIBLE 2008 COMPACT SP1, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, ПОСТАВЛЯЕМОЕ БЕСПЛАТНО (СМ. CD)

    Особенности 6AV6647-0AA11-3AX0:

    Технические характеристики 6AV66470AA113AX0

    Механические свойства/материалы
    SIMATIC HMI KTP400 BASIC MONO PN, BASIC PANEL, KEY AND TOUCH OPERATION, 4" STN DISPLAY, 4 GRAY SCALES, PROFINET INTERFACE, CONFIGURATION FROM WINCC FLEXIBLE 2008 SP2 COMPACT/ WINCC BASIC V10.5/ STEP7 BASIC V10.5, CONTAINS OPEN SOURCE SW, WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD
    Общая информация
    Обозначение типа продукта SIMATIC HMI KTP400 Basic mono PN
    Дисплей
    Модель дисплея STN
    Диагональ экрана 3,8 in
    Ширина дисплея 76,8 mm
    Высота дисплея 57,6 mm
    Число цветов 4; Градации серого
    Разрешение (пикселей)
    Горизонтальное разрешение 320 Pixel
    Вертикальное разрешение 240 Pixel
    Фоновая подсветка
    СНО фоновой подсветки (при 25 ) 30 000 h
    Фоновая подсветка с регулируемой яркостью Нет
    Элементы управления
    Клавиатура
    Функциональные клавиши
    — Число функциональных клавиш 4
    — Число функциональных клавиш со светодиодами
    Клавиши со светодиодами Нет
    Системные клавиши Нет
    Ввод цифровых/буквенных символов
    — Цифровая клавиатура Да; Экранная клавиатура
    — Буквенно-цифровая клавиатура Да; Экранная клавиатура
    Сенсорное управление
    Исполнение в виде сенсорного экрана Да
    Вид конструкции/монтаж
    Монтажное положение вертикальная установка
    Возможность вертикального монтажа (вертикальный формат) Да
    Возможность поперечного монтажа (горизонтальный формат) Да
    максимально допустимый угол наклона без принудительной вентиляции 35°
    Напряжение питания
    Вид напряжения питания пост. ток
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Входной ток
    Потребление тока (номинальное) 0,1 A
    Макс. потребление тока
    Импульс тока при включении It 0,5 A·s
    Мощность
    Нормальная потребляемая мощность 3 W
    Процессор
    Тип процессора RISC 32 бит
    Запоминающее устройство
    Вид запоминающего устройства
    Флэш-память Да
    ОЗУ Да
    подходящее ЗУ для пользовательских данных 1 Mbyte
    Вид вывода
    Звуковой сигнал
    Зуммер Да
    Динамики Нет
    Время
    Часы
    Аппаратные часы (часы реального времени) Нет
    Программные часы Да
    буферные Нет
    синхронизируемые Да
    Интерфейсы
    Число интерфейсов Industrial Ethernet 1
    Число интерфейсов RS 485 0
    Число USB-разъемов 0
    Число интерфейсов 20 мА (TTY) 0
    Число интерфейсов RS 232 0
    Число интерфейсов RS 422 0
    Число параллельных интерфейсов 0
    Число других интерфейсов 0
    Число слотов для карты памяти SD Card 0
    с программными интерфейсами Нет
    Промышленный Ethernet
    Светодиодный индикатор состояния Industrial-Ethernet 2
    Протоколы
    PROFINET Да
    PROFINET IO Нет
    IRT Нет
    MRP
    PROFIBUS Нет
    MPI Нет
    Протоколы (Ethernet)
    TCP/IP Да
    DHCP Да
    SNMP Да
    DCP Да
    LLDP Да
    Свойства сети
    HTTP Нет
    HTML Нет
    Другие протоколы
    CAN Нет
    MODBUS Да; Modicon (MODBUS TCP/IP)
    EtherNet/IP Да
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностические сообщения
    Считываемая диагностическая информация Нет
    Изоляция
    Изоляция, испытанная посредством
    ЭМС
    Излучение радиопомех согласно EN 55 011
    Класс граничных значений A, для применения в промышленных районах
    Класс граничных значений B, для применения в жилых районах
    Степень защиты и класс защиты
    IP (спереди) IP65
    Корпус, тип 4, спереди Да
    Корпус, тип 4x спереди Да
    IP (сзади) IP20
    Стандарты, допуски, сертификаты
    Маркировка CE Да
    cULus Да
    RCM (ранее C-TICK) Да
    Допуск КС Да
    Для использования на железной дороге
    EN 50121-3-2
    EN 50121-4
    EN 50124-1
    EN 50125-1
    EN 50125-2
    EN 50125-3
    EN 50155
    EN 61373
    Противопожарная защита согласно EN 45545-2
    Допуск для судостроения
    Germanischer Lloyd (GL) Да
    American Bureau of Shipping (ABS) Да
    Bureau Veritas (BV) Да
    Det Norske Veritas (DNV) Да
    Lloyds Register of Shipping (LRS) Да
    Nippon Kaiji Kyokai (Class NK) Да
    Polski Rejestr Statkow (PRS) Да
    Chinese Classification Society (CCS)
    Защитное расстояние компаса
    Максимально достижимый класс безопасности в безопасном режиме
    SIL согласно EN 50126, 50128, 50129
    Применение во взрывоопасной зоне
    Зона ATEX 2 Нет
    Зона ATEX 22 Нет
    Зона IECEx 2
    Зона IECEx 22
    Класс cULus I Зона 1 Нет
    Класс cULus I Зона 2, участок 2 Нет
    Класс FM I Участок 2 Нет
    Окружающие условия
    подходит для внутреннего применения
    подходит для наружного применения
    Температура окружающей среды при эксплуатации
    Эксплуатация (вертикальный монтаж, горизонтальный формат)
    — при вертикальном монтажном положении, мин. 0 °C
    — при вертикальном монтажном положении, макс. 50 °C
    Эксплуатация (максимальный угол наклона, горизонтальный формат)
    — при максимальном угле наклона, мин. 0 °C
    — при максимальном угле наклона, макс. 40 °C
    Эксплуатация (вертикальный монтаж, вертикальный формат)
    — при вертикальном монтажном положении, мин. 0 °C
    — при вертикальном монтажном положении, макс. 50 °C
    Эксплуатация (максимальный угол наклона, вертикальный формат)
    — при максимальном угле наклона, мин. 0 °C
    — при максимальном угле наклона, макс. 40 °C
    Температура окружающей среды при хранении/транспортировке
    мин. -20 °C
    макс. 60 °C
    Давление воздуха согласно IEC 60068-2-13
    Высота места установки над уровнем моря, макс.
    Относительная влажность воздуха
    Эксплуатация, макс. 90 %; без конденсации
    Расширенные условия окружающей среды
    относительно температуры окружающей среды, давления воздуха, высоты установки
    при холодном запуске, мин.
    Относительная влажность воздуха
    — при конденсации, испытания согласно IEC 60068-2-38, макс.
    Устойчивость
    — к биологически активным веществам/соответствие EN 60721-3-3
    — к биологически активным веществам/соответствие EN 60721-3-5
    — к химически активным веществам/соответствие EN 60721-3-3
    — к химически активным веществам/соответствие EN 60721-3-5
    — к механически активным веществам/соответствие EN 60721-3-3
    — к механически акивным веществам/соответствие EN 60721-3-5
    Операционные системы
    проприетарное Да
    предустановленная операционная система
    Windows CE Нет
    Проектирование
    Индикация сообщения Да
    Система оповещения (в том числе с буфером и квитированием) Да
    Отображение значений технологических параметров (вывод) Да
    Можно задать значения технологических параметров (ввод) Да
    Управление рецептами Да
    Программное обеспечение для проектирования
    STEP 7 Basic (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
    STEP 7 Professional (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
    WinCC flexible Compact Да
    WinCC flexible Standard Да
    WinCC flexible Advanced Да
    WinCC Basic (TIA Portal) Да
    WinCC Comfort (TIA Portal) Да
    WinCC Advanced (TIA Portal) Да
    WinCC Professional (TIA Portal) Да
    Языки
    Языки онлайн
    Число языков онлайн/языков исполнения 5
    Языки проекта
    Языки проекта 32
    Функции WinCC (TIA Portal)
    Библиотеки Да
    Приложения/опции
    Интернет-браузер:
    Сценарии Visual Basic
    Программа планирования задач
    с управлением по времени Нет
    с управлением в зависимости от задачи Да
    Вспомогательная система
    Число символов в информационном тексте 320
    Система оповещения
    Число классов сообщений 32
    Битовые сообщения
    — Число битовых сообщений 200
    Аналоговые сообщения
    — Число аналоговых сообщений 15
    Способ нумерации сообщений S7
    Системные сообщения HMI Да
    Другие сстемные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.)
    Число символов в сообщении 80
    Число значений технологических параметров на одно сообщение 8
    Группы квитирования
    Индикатор сообщений Да
    Буфер сообщений
    — Число записей 256
    — Циклический буфер Да
    — остаточн. Да
    — не требует обслуживания Да
    Управление рецептами
    Число рецептур 5
    Наборов данных на рецептуру 20
    Элементов на один набор данных 20
    Размер внутренней памяти рецептур 40 kbyte
    Память рецептур с возможностью расширения Нет
    Переменные
    Число переменных на устройство 250
    Число переменных на одно изображение 30
    Предельные значения Да
    Мультиплексы Да
    Структуры Нет
    Массивы Да
    Изображения
    Число проектируемых изображений 50
    Шаблоны Да
    Глобальное изображение Да
    Всплывающие окна
    Вставные окна
    Выбор изображений посредством ПЛК Да
    Передача номеров изображений посредством ПЛК Да
    Графические объекты
    Число объектов на одно изображение 30
    Текстовые поля Да
    Поля ввода-вывода Да
    Графические поля ввода-вывода (графические списки) Да
    Поля ввода-вывода символов (текстовые списки) Да
    Поля даты/времени Да
    Переключатели Да
    Кнопки Да
    Графические индикаторы Да
    Иконки Да
    геометрические объекты Да
    Комплексные графические объекты
    Число комплексных объектов на одно изображение 5
    Индикация сообщений Да
    Индикация кривых Да
    Индикация пользователя Да
    Состояние/управление Нет
    Индикация Sm@rtClient Нет
    Индикация рецептур Да
    Индикация кривой f(x) Нет
    Индикация диагностики системы Нет
    Media Player Нет
    HTML-браузер
    Отображение PDF
    Индикация IP-камеры
    Строка Да
    Ползунок Нет
    Индикаторы Нет
    Аналоговые/цифровые часы Нет
    Списки
    Число текстовых списков на проект 150
    Число элементов в текстовом списке 30
    Число графических списков на проект 100
    Число элементов в графическом списке 30
    Архивирование
    Число архивов на устройство 0
    Число элементов в архиве
    Архив сообщений
    Архив значений технологических параметров
    Способы архивирования
    — Последовательный архив
    — Круговой архив
    Место сохранения
    — Карта памяти
    — USB-накопитель
    — Ethernet
    Формат хранения данных
    — CSV
    — TXT
    — RDB
    Безопасность
    Число групп пользователей 50
    Число полномочий пользователей 32
    Число пользователей 50
    Экспорт/импорт паролей Нет
    SIMATIC Logon Нет
    Комплекты шрифтов
    Клавиатура
    — Североамериканский (английский) Да
    Передача данных (загрузка с носителя/на носитель)
    MPI/PROFIBUS DP Нет
    USB Нет
    Ethernet Да
    Через внешний носитель данных Нет
    Интерфейс с технологическим оборудованием
    S7-1200 Да
    S7-1500 Да
    S7-200 Да
    S7-300/400 Да
    LOGO! Да
    WinAC Да
    SINUMERIK Нет
    SIMOTION Нет
    Allen Bradley (EtherNet/IP) Да
    Allen Bradley (DF1) Нет
    Mitsubishi (MC TCP/IP) Да
    Mitsubishi (FX) Нет
    OMRON (FINS TCP) Нет
    OMRON (Host Link) Нет
    Modicon (Modbus TCP/IP) Да
    Modicon (Modbus RTU) Нет
    Специальные инструменты/средства проектирования
    Резервирование/восстановление вручную Да
    Автоматическое резервирование/восстановление Нет
    Моделирование Да
    Переключение устройств Да
    Периферийные устройства/опции
    Периферийные устройства
    Принтер Нет
    SIMATIC HMI карта памяти MM: Мультимедийная карта Нет
    SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Нет
    SIMATIC HMI карта памяти CF: Карта памяти Compact Flash
    USB-накопитель Нет
    SIMATIC IPC USB-флеш-накопитель (карта памяти USB)
    SIMATIC HMI USB-флеш-накопитель (карта памяти USB)
    Материал корпуса (спереди)
    Пластиковый Да
    Алюминиевый Нет
    Высококачественная сталь Нет
    Размеры
    Ширина лицевой панели корпуса 140 mm
    Высота лицевой панели корпуса 116 mm
    Монтажный вырез, ширина 123 mm
    Монтажный вырез, высота 99 mm
    Монтажная глубина 40 mm
    Массы
    без упаковки 0,32 kg
    с упаковкой 0,53 kg
    Прочее
    Примечание:
    последнее изменение: 08.07.2016

    Техническая документация по 6AV6647-0AA11-3AX0

    Связанные документы

    Быстрый заказ

    Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
    в течение 4 часов






    Быстрый заказ

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
