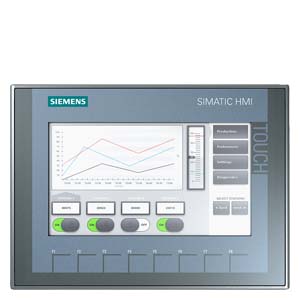

SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP700 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕНСОРНОЕ УПРАВЛЕНИЕ, TFT-ДИСПЛЕЙ 7'', 65536 ЦВЕТОВ, ИНТЕРФЕЙС PROFIBUS, НАСТРОЙКА В СРЕДЕ WINCC BASIC V13/ STEP7 BASIC V13 И СТАРШЕ, СОДЕРЖИТ БЕСПЛАТНОЕ ПО С ОТКРЫТЫМ КОДОМ, СМ. ПОДРОБНОСТИ НА ПРИЛАГАЕМОМ CD
| | SIMATIC HMI, KTP700 BASIC DP, BASIC PANEL, KEY AND TOUCH OPERATION, 7" TFT DISPLAY, 65536 COLORS, PROFIBUS INTERFACE, CONFIGURATION FROM WINCC BASIC V13/ STEP7 BASIC V13, CONTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD | |
| Общая информация | ||
| Обозначение типа продукта | SIMATIC HMI KTP700 Basic | |
| Дисплей | ||
| Модель дисплея | Широкоэкранный дисплей TFT, фоновая светодиодная подсветка | |
| Диагональ экрана | 7 in | |
| Ширина дисплея | 154,1 mm | |
| Высота дисплея | 85,9 mm | |
| Число цветов | 65 536 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 800 Pixel | |
| Вертикальное разрешение | 480 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 20 000 h | |
| Фоновая подсветка с регулируемой яркостью | Да | |
| Элементы управления | ||
| Клавиатура | ||
| Функциональные клавиши | ||
| — Число функциональных клавиш | 8 | |
| — Число функциональных клавиш со светодиодами | ||
| Клавиши со светодиодами | Нет | |
| Системные клавиши | Нет | |
| Ввод цифровых/буквенных символов | ||
| — Цифровая клавиатура | Да; Экранная клавиатура | |
| — Буквенно-цифровая клавиатура | Да; Экранная клавиатура | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да | |
| Вид конструкции/монтаж | ||
| Монтажное положение | горизонтальная установка, вертикальная установка | |
| Возможность вертикального монтажа (вертикальный формат) | Да | |
| Возможность поперечного монтажа (горизонтальный формат) | Да | |
| максимально допустимый угол наклона без принудительной вентиляции | 35° | |
| Напряжение питания | ||
| Вид напряжения питания | 24 В пост. тока | |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 230 mA | |
| Макс. потребление тока | ||
| Импульс тока при включении It | 0,2 A·s | |
| Мощность | ||
| Нормальная потребляемая мощность | 5,5 W | |
| Процессор | ||
| Тип процессора | ARM | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | ||
| Флэш-память | Да | |
| ОЗУ | Да | |
| подходящее ЗУ для пользовательских данных | 10 Mbyte | |
| Вид вывода | ||
| Звуковой сигнал | ||
| Зуммер | Да | |
| Динамики | Нет | |
| Время | ||
| Часы | ||
| Аппаратные часы (часы реального времени) | Да | |
| Программные часы | Да | |
| буферные | Да; Нормальное время хранения в буфере 6 недель | |
| синхронизируемые | Да | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 0 | |
| Число интерфейсов RS 485 | 1 | |
| Число USB-разъемов | 1; до макс. 16 ГБ | |
| Число интерфейсов 20 мА (TTY) | 0 | |
| Число интерфейсов RS 232 | 0; с опциональным адаптером | |
| Число интерфейсов RS 422 | 1; с RS485 | |
| Число параллельных интерфейсов | 0 | |
| Число других интерфейсов | 0 | |
| Число слотов для карты памяти SD Card | 0 | |
| с программными интерфейсами | Нет | |
| Промышленный Ethernet | ||
| Светодиодный индикатор состояния Industrial-Ethernet | 0 | |
| Протоколы | ||
| PROFINET | Нет | |
| PROFINET IO | Нет | |
| IRT | Нет | |
| MRP | Нет | |
| PROFIBUS | Да | |
| MPI | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Нет | |
| DHCP | Нет | |
| SNMP | Нет | |
| DCP | Нет | |
| LLDP | Нет | |
| Свойства сети | ||
| HTTP | Нет | |
| TML | Нет | |
| Другие протоколы | ||
| CAN | Нет | |
| MODBUS | Да; Modicon (MODBUS RTU) | |
| EtherNet/IP | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Нет | |
| Изоляция | ||
| Изоляция, испытанная посредством | ||
| ЭМС | ||
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да | |
| Класс граничных значений B, для применения в жилых районах | Нет | |
| Степень защиты и класс защиты | ||
| IP (спереди) | 65 | |
| Корпус, тип 4, спереди | Да | |
| Корпус, тип 4x спереди | Да | |
| IP (сзади) | 20 | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| Для использования на железной дороге | ||
| EN 50121-3-2 | ||
| EN 50121-4 | ||
| EN 50124-1 | ||
| EN 50125-1 | ||
| EN 50125-2 | ||
| EN 50125-3 | ||
| EN 50155 | ||
| EN 61373 | ||
| Противопожарная защита согласно EN 45545-2 | ||
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Да | |
| American Bureau of Shipping (ABS) | Да | |
| Bureau Veritas (BV) | Да | |
| Det Norske Veritas (DNV) | Да | |
| Lloyds Register of Shipping (LRS) | Да | |
| Nippon Kaiji Kyokai (Class NK) | Да | |
| Polski Rejestr Statkow (PRS) | Нет | |
| Chinese Classification Society (CCS) | ||
| Защитное расстояние компаса | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Нет | |
| Зона ATEX 22 | Нет | |
| Зона IECEx 2 | Нет | |
| Зона IECEx 22 | Нет | |
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Нет | |
| Класс FM I Участок 2 | Нет | |
| Окружающие условия | ||
| подходит для внутреннего применения | ||
| подходит для наружного применения | ||
| Температура окружающей среды при эксплуатации | ||
| Эксплуатация (вертикальный монтаж, горизонтальный формат) | ||
| — при вертикальном монтажном положении, мин. | 0 °C | |
| — при вертикальном монтажном положении, макс. | 50 °C | |
| Эксплуатация (максимальный угол наклона, горизонтальный формат) | ||
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 40 °C | |
| Эксплуатация (вертикальный монтаж, вертикальный формат) | ||
| — при вертикальном монтажном положении, мин. | 0 °C | |
| — при вертикальном монтажном положении, макс. | 40 °C | |
| Эксплуатация (максимальный угол наклона, вертикальный формат) | ||
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 35 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Высота места установки над уровнем моря, макс. | ||
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 %; без конденсации | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| при холодном запуске, мин. | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Операционные системы | ||
| проприетарное | Да | |
| предустановленная операционная система | ||
| Windows CE | Нет | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |
| STEP 7 Professional (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |
| WinCC flexible Compact | Нет | |
| WinCC flexible Standard | Нет | |
| WinCC flexible Advanced | Нет | |
| WinCC Basic (TIA Portal) | Да | |
| WinCC Comfort (TIA Portal) | Да | |
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| Языки | ||
| Языки онлайн | ||
| Число языков онлайн/языков исполнения | 10 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | ||
| Библиотеки | Да | |
| Приложения/опции | ||
| Интернет-браузер: | Да | |
| Сценарии Visual Basic | Нет | |
| Программа планирования задач | Да | |
| с управлением по времени | Нет | |
| с управлением в зависимости от задачи | Да | |
| Вспомогательная система | Да | |
| Число символов в информационном тексте | 500 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Битовые сообщения | ||
| — Число битовых сообщений | 1 000 | |
| Аналоговые сообщения | ||
| — Число аналоговых сообщений | 25 | |
| Способ нумерации сообщений S7 | Нет | |
| Системные сообщения HMI | Да | |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500 | |
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Группы квитирования | Да | |
| Индикатор сообщений | Да | |
| Буфер сообщений | ||
| — Число записей | 256 | |
| — Циклический буфер | Да | |
| — остаточн. | Да | |
| — не требует обслуживания | Да | |
| Управление рецептами | ||
| Число рецептур | 50 | |
| Наборов данных на рецептуру | 100 | |
| Элементов на один набор данных | 100 | |
| Размер внутренней памяти рецептур | 256 kbyte | |
| Память рецептур с возможностью расширения | Нет | |
| Переменные | ||
| Число переменных на устройство | 800 | |
| Число переменных на одно изображение | 100 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Нет | |
| Массивы | Да | |
| Изображения | ||
| Число проектируемых изображений | 250 | |
| Шаблоны | Да | |
| Глобальное изображение | Да | |
| Всплывающие окна | Нет | |
| Вставные окна | Нет | |
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Число объектов на одно изображение | 100 | |
| Текстовые поля | Да | |
| Поля ввода-вывода | Да | |
| Графические поля ввода-вывода (графические списки) | Да | |
| Поля ввода-вывода символов (текстовые списки) | Да | |
| Поля даты/времени | Да | |
| Переключатели | Да | |
| Кнопки | Да | |
| Графические индикаторы | Да | |
| Иконки | Да | |
| геометрические объекты | Да | |
| Комплексные графические объекты | ||
| Число комплексных объектов на одно изображение | 10 | |
| Индикация сообщений | Да | |
| Индикация кривых | Да | |
| Индикация пользователя | Да | |
| Состояние/управление | Нет | |
| Индикация Sm@rtClient | Нет | |
| Индикация рецептур | Да | |
| Индикация кривой f(x) | Нет | |
| Индикация диагностики системы | Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500 | |
| Media Player | Нет | |
| HTML-браузер | Да | |
| Отображение PDF | Нет | |
| Индикация IP-камеры | Нет | |
| Строка | Да | |
| Ползунок | Нет | |
| Индикаторы | Нет | |
| Аналоговые/цифровые часы | Нет | |
| Списки | ||
| Число текстовых списков на проект | 300 | |
| Число элементов в текстовом списке | 100 | |
| Число графических списков на проект | 100 | |
| Число элементов в графическом списке | 100 | |
| Архивирование | ||
| Число архивов на устройство | 2 | |
| Число элементов в архиве | 10 000 | |
| Архив сообщений | Да | |
| Архив значений технологических параметров | Да | |
| Способы архивирования | ||
| — Последовательный архив | Да | |
| — Круговой архив | Да | |
| Место сохранения | ||
| — Карта памяти | Нет | |
| — USB-накопитель | Да | |
| — Ethernet | Нет | |
| Формат хранения данных | ||
| — CSV | Нет | |
| — TXT | Да | |
| — RDB | Нет | |
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Число пользователей | 50 | |
| Экспорт/импорт паролей | Да | |
| SIMATIC Logon | Нет | |
| Комплекты шрифтов | ||
| Клавиатура | ||
| — Североамериканский (английский) | Да | |
| Передача данных (загрузка с носителя/на носитель) | ||
| MPI/PROFIBUS DP | Да | |
| USB | Нет | |
| Ethernet | Нет | |
| Через внешний носитель данных | Нет | |
| Интерфейс с технологическим оборудованием | ||
| S7-1200 | Да | |
| S7-1500 | Да | |
| S7-200 | Да | |
| S7-300/400 | Да | |
| LOGO! | Да | |
| WinAC | Да | |
| SINUMERIK | Да; отсутствие доступа к данным NCK | |
| SIMOTION | Да | |
| Allen Bradley (EtherNe/IP) | Нет | |
| Allen Bradley (DF1) | Да | |
| Mitsubishi (MC TCP/IP) | Нет | |
| Mitsubishi (FX) | Да | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Да | |
| Modicon (Modbus TCP/IP) | Нет | |
| Modicon (Modbus RTU) | Да | |
| Специальные инструменты/средства проектирования | ||
| Резервирование/восстановление вручную | Да | |
| Автоматическое резервирование/восстановление | Нет | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Периферийные устройства/опции | ||
| Периферийные устройства | ||
| Принтер | Нет | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Нет | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Нет | |
| SIMATIC HMI карта памяти CF: Карта памяти Compact Flash | Нет | |
| USB-накопитель | Да | |
| SIMATIC IPC USB-флеш-накопитель (карта памяти USB) | Да | |
| SIMATIC HMI USB-флеш-накопитель (карта памяти USB) | Да | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Алюминиевый | Нет | |
| Высококачественная сталь | Нет | |
| Размеры | ||
| Ширина лицевой панели корпуса | 214 mm | |
| Высота лицевой панели корпуса | 158 mm | |
| Монтажный вырез, ширина | 197 mm | |
| Монтажный вырез, высота | 141 mm | |
| Монтажная глубина | 39 mm | |
| Массы | ||
| без упаковки | 800 g | |
| с упаковкой | 1 kg | |
| Прочее | ||
| Примечание: | ||
| последнее изменение: | 08.07.2016 | |
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
