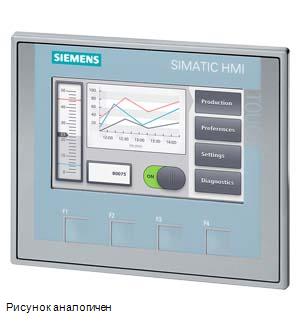

SIMATIC HMI, панель (OEM-версия) KTP400 Basic AVL, панель серии Basic, регулировка передней панели, управление клавишами / касанием, 4-дюймовый TFT-дисплей, 65536 цветов, интерфейс PROFINET, настраивается в ПО WinCC Basic V13 / STEP 7 Basic V13, содержит программное обеспечение с открытым исходным кодом, которое предоставляется бесплатно см. прилагаемый компакт-диск
|
|
SIMATIC HMI, панель (OEM-версия) KTP400 Basic AVL, панель серии Basic, регулировка передней панели, управление клавишами / касанием, 4-дюймовый TFT-дисплей, 65536 цветов, интерфейс PROFINET, настраивается в ПО WinCC Basic V13 / STEP 7 Basic V13, содержит программное обеспечение с открытым исходным кодом, которое предоставляется бесплатно см. прилагаемый компакт-диск | |||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | KTP400 Basic AVL OEM | |||||||||||||||||||||||||||||||||||||
| Дисплей | ||||||||||||||||||||||||||||||||||||||
| Модель дисплея | Широкоэкранный дисплей TFT, фоновая светодиодная подсветка | |||||||||||||||||||||||||||||||||||||
| Диагональ экрана | 4,3 in | |||||||||||||||||||||||||||||||||||||
| Ширина дисплея | 95 mm | |||||||||||||||||||||||||||||||||||||
| Высота дисплея | 53,9 mm | |||||||||||||||||||||||||||||||||||||
| Число цветов | 65 536 | |||||||||||||||||||||||||||||||||||||
| Разрешение (пикселей) | ||||||||||||||||||||||||||||||||||||||
| ● Горизонтальное разрешение | 480 pixel | |||||||||||||||||||||||||||||||||||||
| ● Вертикальное разрешение | 272 pixel | |||||||||||||||||||||||||||||||||||||
| Фоновая подсветка | ||||||||||||||||||||||||||||||||||||||
| ● СНО фоновой подсветки (при 25 ℃) | 20 000 h | |||||||||||||||||||||||||||||||||||||
| ● Фоновая подсветка с регулируемой яркостью | Да | |||||||||||||||||||||||||||||||||||||
| Элементы управления | ||||||||||||||||||||||||||||||||||||||
| Клавиатура | ||||||||||||||||||||||||||||||||||||||
| ● Функциональные клавиши | ||||||||||||||||||||||||||||||||||||||
| — Число функциональных клавиш | 4 | |||||||||||||||||||||||||||||||||||||
| — Число функциональных клавиш со светодиодами | 0 | |||||||||||||||||||||||||||||||||||||
| ● Клавиши со светодиодами | Нет | |||||||||||||||||||||||||||||||||||||
| ● Системные клавиши | Нет | |||||||||||||||||||||||||||||||||||||
| ● Цифровая клавиатура | Да; Экранная клавиатура | |||||||||||||||||||||||||||||||||||||
| ● Буквенно-цифровая клавиатура | Да; Экранная клавиатура | |||||||||||||||||||||||||||||||||||||
| Сенсорное управление | ||||||||||||||||||||||||||||||||||||||
| ● Исполнение в виде сенсорного экрана | Да; аналогово-резистивный | |||||||||||||||||||||||||||||||||||||
| ● Исполнение в виде экрана Multitouch | Нет | |||||||||||||||||||||||||||||||||||||
| ● экранная клавиатура | Да | |||||||||||||||||||||||||||||||||||||
| Вид конструкции/монтаж | ||||||||||||||||||||||||||||||||||||||
| Монтажное положение | вертикальная установка | |||||||||||||||||||||||||||||||||||||
| Настенный/непосредственный монтаж | Нет | |||||||||||||||||||||||||||||||||||||
| Возможность вертикального монтажа (вертикальный формат) | Да | |||||||||||||||||||||||||||||||||||||
| Возможность поперечного монтажа (горизонтальный формат) | Да | |||||||||||||||||||||||||||||||||||||
| максимально допустимый угол наклона без принудительной вентиляции | 35° | |||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||
| Вид напряжения питания | DC | |||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 125 mA | |||||||||||||||||||||||||||||||||||||
| Импульс тока при включении I²t | 0,2 A²·s | |||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||
| Потребляемая активная мощность, тип. | 3 W | |||||||||||||||||||||||||||||||||||||
| Процессор | ||||||||||||||||||||||||||||||||||||||
| Тип процессора | ARM | |||||||||||||||||||||||||||||||||||||
| Запоминающее устройство | ||||||||||||||||||||||||||||||||||||||
| Флэш-память | Да | |||||||||||||||||||||||||||||||||||||
| ОЗУ | Да | |||||||||||||||||||||||||||||||||||||
| подходящее ЗУ для пользовательских данных | 10 Mbyte | |||||||||||||||||||||||||||||||||||||
| Вид вывода | ||||||||||||||||||||||||||||||||||||||
| Звуковой сигнал | ||||||||||||||||||||||||||||||||||||||
| ● Зуммер | Да | |||||||||||||||||||||||||||||||||||||
| ● Динамики | Нет | |||||||||||||||||||||||||||||||||||||
| Время | ||||||||||||||||||||||||||||||||||||||
| Часы | ||||||||||||||||||||||||||||||||||||||
| ● Аппаратные часы (часы реального времени) | Да | |||||||||||||||||||||||||||||||||||||
| ● Программные часы | Да | |||||||||||||||||||||||||||||||||||||
| ● буферные | Да; Нормальное время хранения в буфере 6 недель | |||||||||||||||||||||||||||||||||||||
| ● синхронизируемые | Да | |||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||
| Число интерфейсов Industrial Ethernet | 1 | |||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 485 | 0 | |||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 422 | 0 | |||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 232 | 0 | |||||||||||||||||||||||||||||||||||||
| Число USB-разъемов | 1; до макс. 16 ГБ | |||||||||||||||||||||||||||||||||||||
| Число интерфейсов 20 мА (TTY) | 0 | |||||||||||||||||||||||||||||||||||||
| Число параллельных интерфейсов | 0 | |||||||||||||||||||||||||||||||||||||
| Число других интерфейсов | 0 | |||||||||||||||||||||||||||||||||||||
| Число слотов для карты памяти SD Card | 0 | |||||||||||||||||||||||||||||||||||||
| с программными интерфейсами | Нет | |||||||||||||||||||||||||||||||||||||
| Промышленный Ethernet | ||||||||||||||||||||||||||||||||||||||
| ● сеть Industrial Ethernet, светодиод состояния | 2 | |||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||
| PROFINET | Да | |||||||||||||||||||||||||||||||||||||
| PROFINET IO | Нет | |||||||||||||||||||||||||||||||||||||
| IRT | Нет | |||||||||||||||||||||||||||||||||||||
| PROFIBUS | Нет | |||||||||||||||||||||||||||||||||||||
| EtherNet/IP | Да | |||||||||||||||||||||||||||||||||||||
| MPI | Нет | |||||||||||||||||||||||||||||||||||||
| Протоколы (Ethernet) | ||||||||||||||||||||||||||||||||||||||
| ● TCP/IP | Да | |||||||||||||||||||||||||||||||||||||
| ● DHCP | Да | |||||||||||||||||||||||||||||||||||||
| ● SNMP | Да | |||||||||||||||||||||||||||||||||||||
| ● DCP | Да | |||||||||||||||||||||||||||||||||||||
| ● LLDP | Да | |||||||||||||||||||||||||||||||||||||
| Свойства сети | ||||||||||||||||||||||||||||||||||||||
| ● HTTP | Нет | |||||||||||||||||||||||||||||||||||||
| ● HTML | Нет | |||||||||||||||||||||||||||||||||||||
| Другие протоколы | ||||||||||||||||||||||||||||||||||||||
| ● CAN | Нет | |||||||||||||||||||||||||||||||||||||
| ● MODBUS | Да; Modicon (MODBUS TCP/IP) | |||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||
| ● Считываемая диагностическая информация | Нет | |||||||||||||||||||||||||||||||||||||
| ЭМС | ||||||||||||||||||||||||||||||||||||||
| Излучение радиопомех согласно EN 55 011 | ||||||||||||||||||||||||||||||||||||||
| ● Класс граничных значений A, для применения в промышленных районах | Да | |||||||||||||||||||||||||||||||||||||
| ● Класс граничных значений B, для применения в жилых районах | Нет | |||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||
| IP (сзади) | IP20 | |||||||||||||||||||||||||||||||||||||
| NEMA (спереди) | ||||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 4, спереди | Да | |||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 4x спереди | Да | |||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||
| cULus | Да | |||||||||||||||||||||||||||||||||||||
| RCM (ранее C-TICK) | Да | |||||||||||||||||||||||||||||||||||||
| EAC (ранее ГОСТ-Р) | Да | |||||||||||||||||||||||||||||||||||||
| Применение во взрывоопасной зоне | ||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 2 | Нет | |||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 22 | Нет | |||||||||||||||||||||||||||||||||||||
| ● Класс cULus I Зона 1 | Нет | |||||||||||||||||||||||||||||||||||||
| ● Класс cULus I Зона 2, участок 2 | Нет | |||||||||||||||||||||||||||||||||||||
| ● Класс FM I Участок 2 | Нет | |||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||
| подходит для внутреннего применения | Да | |||||||||||||||||||||||||||||||||||||
| подходит для наружного применения | Нет | |||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||
| Эксплуатация (вертикальный монтаж, горизонтальный формат) | ||||||||||||||||||||||||||||||||||||||
| — при вертикальном настенном монтаже, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||
| — при вертикальном настенном монтаже, макс. | 50 °C | |||||||||||||||||||||||||||||||||||||
| Эксплуатация (максимальный угол наклона, горизонтальный формат) | ||||||||||||||||||||||||||||||||||||||
| — при максимальном угле наклона, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||
| — при максимальном угле наклона, макс. | 40 °C | |||||||||||||||||||||||||||||||||||||
| Эксплуатация (вертикальный монтаж, вертикальный формат) | ||||||||||||||||||||||||||||||||||||||
| — при вертикальном настенном монтаже, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||
| — при вертикальном настенном монтаже, макс. | 50 °C | |||||||||||||||||||||||||||||||||||||
| Эксплуатация (максимальный угол наклона, вертикальный формат) | ||||||||||||||||||||||||||||||||||||||
| — при максимальном угле наклона, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||
| — при максимальном угле наклона, макс. | 40 °C | |||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||
| ● мин. | -20 °C | |||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C | |||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 90 %; без конденсации | |||||||||||||||||||||||||||||||||||||
| Операционные системы | ||||||||||||||||||||||||||||||||||||||
| проприетарное | Да | |||||||||||||||||||||||||||||||||||||
| предустановленная операционная система | ||||||||||||||||||||||||||||||||||||||
| ● Windows CE | Нет | |||||||||||||||||||||||||||||||||||||
| Проектирование | ||||||||||||||||||||||||||||||||||||||
| Индикация сообщения | Да | |||||||||||||||||||||||||||||||||||||
| Система оповещения (в том числе с буфером и квитированием) | Да | |||||||||||||||||||||||||||||||||||||
| Отображение значений технологических параметров (вывод) | Да | |||||||||||||||||||||||||||||||||||||
| Можно задать значения технологических параметров (ввод) | Да | |||||||||||||||||||||||||||||||||||||
| Управление рецептами | Да | |||||||||||||||||||||||||||||||||||||
| Программное обеспечение для проектирования | ||||||||||||||||||||||||||||||||||||||
| ● STEP 7 Basic (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |||||||||||||||||||||||||||||||||||||
| ● STEP 7 Professional (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |||||||||||||||||||||||||||||||||||||
| ● WinCC flexible Compact | Нет | |||||||||||||||||||||||||||||||||||||
| ● WinCC flexible Standard | Нет | |||||||||||||||||||||||||||||||||||||
| ● WinCC flexible Advanced | Нет | |||||||||||||||||||||||||||||||||||||
| ● WinCC Basic (TIA Portal) | Да | |||||||||||||||||||||||||||||||||||||
| ● WinCC Comfort (TIA Portal) | Да | |||||||||||||||||||||||||||||||||||||
| ● WinCC Advanced (TIA Portal) | Да | |||||||||||||||||||||||||||||||||||||
| ● WinCC Professional (TIA Portal) | Да | |||||||||||||||||||||||||||||||||||||
| Языки | ||||||||||||||||||||||||||||||||||||||
| Языки онлайн | ||||||||||||||||||||||||||||||||||||||
| ● Число языков онлайн/языков исполнения | 10 | |||||||||||||||||||||||||||||||||||||
| Языки проекта | ||||||||||||||||||||||||||||||||||||||
| ● Языки проекта | 32 | |||||||||||||||||||||||||||||||||||||
| Функции WinCC (TIA Portal) | ||||||||||||||||||||||||||||||||||||||
| Библиотеки | Да | |||||||||||||||||||||||||||||||||||||
| Приложения/опции | ||||||||||||||||||||||||||||||||||||||
| ● Интернет-браузер: | Да | |||||||||||||||||||||||||||||||||||||
| ● SIMATIC WinCC Sm@rtServer | Да; Доступно с WinCC (TIA Portal) V14 или выше | |||||||||||||||||||||||||||||||||||||
| Сценарии Visual Basic | Нет | |||||||||||||||||||||||||||||||||||||
| Программа планирования задач | Да | |||||||||||||||||||||||||||||||||||||
| ● с управлением по времени | Нет | |||||||||||||||||||||||||||||||||||||
| ● с управлением в зависимости от задачи | Да | |||||||||||||||||||||||||||||||||||||
| Вспомогательная система | Да | |||||||||||||||||||||||||||||||||||||
| ● Число символов в информационном тексте | 500 | |||||||||||||||||||||||||||||||||||||
| Система оповещения | ||||||||||||||||||||||||||||||||||||||
| ● Число классов сообщений | 32 | |||||||||||||||||||||||||||||||||||||
| ● Битовые сообщения | ||||||||||||||||||||||||||||||||||||||
| — Число битовых сообщений | 1 000 | |||||||||||||||||||||||||||||||||||||
| ● Аналоговые сообщения | ||||||||||||||||||||||||||||||||||||||
| — Число аналоговых сообщений | 25 | |||||||||||||||||||||||||||||||||||||
| ● Способ нумерации сообщений S7 | Нет | |||||||||||||||||||||||||||||||||||||
| ● Системные сообщения HMI | Да | |||||||||||||||||||||||||||||||||||||
| ● прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) | Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500 | |||||||||||||||||||||||||||||||||||||
| ● Число символов в сообщении | 80 | |||||||||||||||||||||||||||||||||||||
| ● Число значений технологических параметров на одно сообщение | 8 | |||||||||||||||||||||||||||||||||||||
| ● Группы квитирования | Да | |||||||||||||||||||||||||||||||||||||
| ● Индикатор сообщений | Да | |||||||||||||||||||||||||||||||||||||
| ● Буфер сообщений | ||||||||||||||||||||||||||||||||||||||
| — Число записей | 256 | |||||||||||||||||||||||||||||||||||||
| — Циклический буфер | Да | |||||||||||||||||||||||||||||||||||||
| — остаточн. | Да | |||||||||||||||||||||||||||||||||||||
| — не требует обслуживания | Да | |||||||||||||||||||||||||||||||||||||
| Управление рецептами | ||||||||||||||||||||||||||||||||||||||
| ● Число рецептур | 50 | |||||||||||||||||||||||||||||||||||||
| ● Наборов данных на рецептуру | 100 | |||||||||||||||||||||||||||||||||||||
| ● Элементов на один набор данных | 100 | |||||||||||||||||||||||||||||||||||||
| ● Размер внутренней памяти рецептур | 256 kbyte | |||||||||||||||||||||||||||||||||||||
| ● Память рецептур с возможностью расширения | Нет | |||||||||||||||||||||||||||||||||||||
| Переменные | ||||||||||||||||||||||||||||||||||||||
| ● Число переменных на устройство | 800 | |||||||||||||||||||||||||||||||||||||
| ● Число переменных на одно изображение | 100 | |||||||||||||||||||||||||||||||||||||
| ● Предельные значения | Да | |||||||||||||||||||||||||||||||||||||
| ● Мультиплексы | Да | |||||||||||||||||||||||||||||||||||||
| ● Структуры | Нет | |||||||||||||||||||||||||||||||||||||
| ● Массивы | Да | |||||||||||||||||||||||||||||||||||||
| Изображения | ||||||||||||||||||||||||||||||||||||||
| ● Число проектируемых изображений | 100 | |||||||||||||||||||||||||||||||||||||
| ● Шаблоны | Да | |||||||||||||||||||||||||||||||||||||
| ● Глобальное изображение | Да | |||||||||||||||||||||||||||||||||||||
| ● Всплывающие окна | Нет | |||||||||||||||||||||||||||||||||||||
| ● Вставные окна | Нет | |||||||||||||||||||||||||||||||||||||
| ● Выбор изображений посредством ПЛК | Да | |||||||||||||||||||||||||||||||||||||
| ● Передача номеров изображений посредством ПЛК | Да | |||||||||||||||||||||||||||||||||||||
| Графические объекты | ||||||||||||||||||||||||||||||||||||||
| ● Число объектов на одно изображение | 100 | |||||||||||||||||||||||||||||||||||||
| ● Текстовые поля | Да | |||||||||||||||||||||||||||||||||||||
| ● Поля ввода-вывода | Да | |||||||||||||||||||||||||||||||||||||
| ● Графические поля ввода-вывода (графические списки) | Да | |||||||||||||||||||||||||||||||||||||
| ● Поля ввода-вывода символов (текстовые списки) | Да | |||||||||||||||||||||||||||||||||||||
| ● Поля даты/времени | Да | |||||||||||||||||||||||||||||||||||||
| ● Переключатели | Да | |||||||||||||||||||||||||||||||||||||
| ● Кнопки | Да | |||||||||||||||||||||||||||||||||||||
| ● Графические индикаторы | Да | |||||||||||||||||||||||||||||||||||||
| ● Иконки | Да | |||||||||||||||||||||||||||||||||||||
| ● геометрические объекты | Да | |||||||||||||||||||||||||||||||||||||
| Комплексные графические объекты | ||||||||||||||||||||||||||||||||||||||
| ● Число комплексных объектов на одно изображение | 10 | |||||||||||||||||||||||||||||||||||||
| ● Индикация сообщений | Да | |||||||||||||||||||||||||||||||||||||
| ● Индикация кривых | Да | |||||||||||||||||||||||||||||||||||||
| ● Индикация пользователя | Да | |||||||||||||||||||||||||||||||||||||
| ● Состояние/управление | Нет | |||||||||||||||||||||||||||||||||||||
| ● Индикация Sm@rtClient | Нет | |||||||||||||||||||||||||||||||||||||
| ● Индикация рецептур | Да | |||||||||||||||||||||||||||||||||||||
| ● Индикация кривой f(x) | Нет | |||||||||||||||||||||||||||||||||||||
| ● Индикация диагностики системы | Да | |||||||||||||||||||||||||||||||||||||
| ● Media Player | Нет | |||||||||||||||||||||||||||||||||||||
| ● HTML-браузер | Да | |||||||||||||||||||||||||||||||||||||
| ● Отображение PDF | Нет | |||||||||||||||||||||||||||||||||||||
| ● Индикация IP-камеры | Нет | |||||||||||||||||||||||||||||||||||||
| ● Строка | Да | |||||||||||||||||||||||||||||||||||||
| ● Ползунок | Нет | |||||||||||||||||||||||||||||||||||||
| ● Индикаторы | Нет | |||||||||||||||||||||||||||||||||||||
| ● Аналоговые/цифровые часы | Нет | |||||||||||||||||||||||||||||||||||||
| Списки | ||||||||||||||||||||||||||||||||||||||
| ● Число текстовых списков на проект | 300 | |||||||||||||||||||||||||||||||||||||
| ● Число элементов в текстовом списке | 100 | |||||||||||||||||||||||||||||||||||||
| ● Число графических списков на проект | 100 | |||||||||||||||||||||||||||||||||||||
| ● Число элементов в графическом списке | 100 | |||||||||||||||||||||||||||||||||||||
| Архивирование | ||||||||||||||||||||||||||||||||||||||
| ● Число архивов на устройство | 2; Одно сообщение и один архив й значений технологических параметров | |||||||||||||||||||||||||||||||||||||
| ● Число элементов в архиве | 10 000 | |||||||||||||||||||||||||||||||||||||
| ● Архив сообщений | Да | |||||||||||||||||||||||||||||||||||||
| ● Архив значений технологических параметров | Да | |||||||||||||||||||||||||||||||||||||
| ● Способы архивирования | ||||||||||||||||||||||||||||||||||||||
| — Последовательный архив | Да | |||||||||||||||||||||||||||||||||||||
| — Круговой архив | Да | |||||||||||||||||||||||||||||||||||||
| ● Место сохранения | ||||||||||||||||||||||||||||||||||||||
| — Карта памяти | Нет | |||||||||||||||||||||||||||||||||||||
| — USB-накопитель | Да | |||||||||||||||||||||||||||||||||||||
| — Ethernet | Нет | |||||||||||||||||||||||||||||||||||||
| ● Формат хранения данных | ||||||||||||||||||||||||||||||||||||||
| — CSV | Да | |||||||||||||||||||||||||||||||||||||
| — TXT | Нет | |||||||||||||||||||||||||||||||||||||
| — RDB | Нет | |||||||||||||||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||||||||||||||
| ● Число групп пользователей | 50 | |||||||||||||||||||||||||||||||||||||
| ● Число полномочий пользователей | 32 | |||||||||||||||||||||||||||||||||||||
| ● Число пользователей | 50 | |||||||||||||||||||||||||||||||||||||
| ● Экспорт/импорт паролей | Да; Возможно посредством ProSave | |||||||||||||||||||||||||||||||||||||
| ● SIMATIC Logon | Нет | |||||||||||||||||||||||||||||||||||||
| Комплекты шрифтов | ||||||||||||||||||||||||||||||||||||||
| ● Клавиатура | ||||||||||||||||||||||||||||||||||||||
| — Североамериканский (английский) | Да | |||||||||||||||||||||||||||||||||||||
| Передача данных (загрузка с носителя/на носитель) | ||||||||||||||||||||||||||||||||||||||
| ● MPI/PROFIBUS DP | Нет | |||||||||||||||||||||||||||||||||||||
| ● USB | Нет | |||||||||||||||||||||||||||||||||||||
| ● Ethernet | Да | |||||||||||||||||||||||||||||||||||||
| ● с помощью внешнего носителя информации | Да; Резервирование/восстановление | |||||||||||||||||||||||||||||||||||||
| Интерфейс с технологическим оборудованием | ||||||||||||||||||||||||||||||||||||||
| ● S7-1200 | Да | |||||||||||||||||||||||||||||||||||||
| ● S7-1500 | Да | |||||||||||||||||||||||||||||||||||||
| ● S7-200 | Да | |||||||||||||||||||||||||||||||||||||
| ● S7-300/400 | Да | |||||||||||||||||||||||||||||||||||||
| ● LOGO! | Да | |||||||||||||||||||||||||||||||||||||
| ● WinAC | Да | |||||||||||||||||||||||||||||||||||||
| ● SINUMERIK | Да; отсутствие доступа к данным NCK | |||||||||||||||||||||||||||||||||||||
| ● SIMOTION | Да | |||||||||||||||||||||||||||||||||||||
| ● Allen Bradley (EtherNet/IP) | Да | |||||||||||||||||||||||||||||||||||||
| ● Allen Bradley (DF1) | Нет | |||||||||||||||||||||||||||||||||||||
| ● Mitsubishi (MC TCP/IP) | Да | |||||||||||||||||||||||||||||||||||||
| ● Mitsubishi (FX) | Нет | |||||||||||||||||||||||||||||||||||||
| ● OMRON (FINS TCP) | Нет | |||||||||||||||||||||||||||||||||||||
| ● OMRON (Host Link) | Нет | |||||||||||||||||||||||||||||||||||||
| ● Modicon (Modbus TCP/IP) | Да | |||||||||||||||||||||||||||||||||||||
| ● Modicon (Modbus RTU) | Нет | |||||||||||||||||||||||||||||||||||||
| Специальные инструменты/средства проектирования | ||||||||||||||||||||||||||||||||||||||
| ● Резервирование/восстановление вручную | Да | |||||||||||||||||||||||||||||||||||||
| ● Автоматическое резервирование/восстановление | Нет | |||||||||||||||||||||||||||||||||||||
| ● Моделирование | Да | |||||||||||||||||||||||||||||||||||||
| ● Переключение устройств | Да | |||||||||||||||||||||||||||||||||||||
| Периферийные устройства/опции | ||||||||||||||||||||||||||||||||||||||
| Принтер | Нет | |||||||||||||||||||||||||||||||||||||
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Нет | |||||||||||||||||||||||||||||||||||||
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Нет | |||||||||||||||||||||||||||||||||||||
| SIMATIC HMI карта памяти CF: Карта памяти Compact Flash | Нет | |||||||||||||||||||||||||||||||||||||
| USB-накопитель | Да; Возможность подключения носителя USB | |||||||||||||||||||||||||||||||||||||
| SIMATIC IPC USB-флеш-накопитель (карта памяти USB) | Да | |||||||||||||||||||||||||||||||||||||
| SIMATIC HMI USB-флеш-накопитель (карта памяти USB) | Да | |||||||||||||||||||||||||||||||||||||
| Механические свойства/материалы | ||||||||||||||||||||||||||||||||||||||
| Материал корпуса (спереди) | ||||||||||||||||||||||||||||||||||||||
| ● Пластиковый | Да | |||||||||||||||||||||||||||||||||||||
| ● Алюминиевый | Нет | |||||||||||||||||||||||||||||||||||||
| ● Высококачественная сталь | Нет | |||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||
| Ширина лицевой панели корпуса | 140 mm | |||||||||||||||||||||||||||||||||||||
| Высота лицевой панели корпуса | 116 mm | |||||||||||||||||||||||||||||||||||||
| Монтажная глубина | 39 mm | |||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||
| Масса (без упаковки) | 360 g | |||||||||||||||||||||||||||||||||||||
| масса (с упаковкой) | 470 g | |||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 12.03.2024 | |||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
