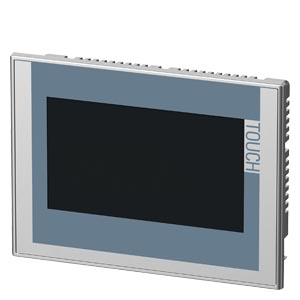

SIMATIC HMI, панель оператора TP700 BASIC, нейтральный дизайн, сенсорное управление, 7“ TFT-дисплей, 65536 цветов, интерфейс PROFINET, настройка в среде WinCC Basic V13/ STEP7 Basic V13 и старше, содержит ПО с открытым кодом, поставляемое бесплатно, подробности на прилагаемом CD
|
|
SIMATIC HMI, TP700 Basic Keyless; Basic Panel, neutral design, touch operation, 7" TFT display, 65536 colors, PROFINET interface, configurable from WinCC Basic V13/ STEP 7 Basic V13, contains open-source software, which is provided free of charge see enclosed CD | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | TP700 Basic Keyless | |||||||||||||||||||||||||||||||||||||||||||
| Дисплей | ||||||||||||||||||||||||||||||||||||||||||||
| Модель дисплея | Широкоэкранный дисплей TFT, фоновая светодиодная подсветка | |||||||||||||||||||||||||||||||||||||||||||
| Диагональ экрана | 7 in | |||||||||||||||||||||||||||||||||||||||||||
| Ширина дисплея | 154,1 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота дисплея | 85,9 mm | |||||||||||||||||||||||||||||||||||||||||||
| Число цветов | 65 536 | |||||||||||||||||||||||||||||||||||||||||||
| Разрешение (пикселей) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Горизонтальное разрешение | 800 pixel | |||||||||||||||||||||||||||||||||||||||||||
| ● Вертикальное разрешение | 480 pixel | |||||||||||||||||||||||||||||||||||||||||||
| Фоновая подсветка | ||||||||||||||||||||||||||||||||||||||||||||
| ● СНО фоновой подсветки (при 25 ℃) | 20 000 h | |||||||||||||||||||||||||||||||||||||||||||
| ● Фоновая подсветка с регулируемой яркостью | Да | |||||||||||||||||||||||||||||||||||||||||||
| Элементы управления | ||||||||||||||||||||||||||||||||||||||||||||
| Клавиатура | ||||||||||||||||||||||||||||||||||||||||||||
| ● Функциональные клавиши | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Число функциональных клавиш | 0 | |||||||||||||||||||||||||||||||||||||||||||
| — Число функциональных клавиш со светодиодами | 0 | |||||||||||||||||||||||||||||||||||||||||||
| ● Клавиши со светодиодами | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Системные клавиши | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Цифровая клавиатура | Да; Экранная клавиатура | |||||||||||||||||||||||||||||||||||||||||||
| ● Буквенно-цифровая клавиатура | Да; Экранная клавиатура | |||||||||||||||||||||||||||||||||||||||||||
| Сенсорное управление | ||||||||||||||||||||||||||||||||||||||||||||
| ● Исполнение в виде сенсорного экрана | Да; аналогово-резистивный | |||||||||||||||||||||||||||||||||||||||||||
| Вид конструкции/монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| Монтажное положение | горизонтальная установка, вертикальная установка | |||||||||||||||||||||||||||||||||||||||||||
| Возможность вертикального монтажа (вертикальный формат) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Возможность поперечного монтажа (горизонтальный формат) | Да | |||||||||||||||||||||||||||||||||||||||||||
| максимально допустимый угол наклона без принудительной вентиляции | 35° | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Вид напряжения питания | DC | |||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (номинальное) | 230 mA | |||||||||||||||||||||||||||||||||||||||||||
| Импульс тока при включении I²t | 0,2 A²·s | |||||||||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Потребляемая активная мощность, тип. | 5,5 W | |||||||||||||||||||||||||||||||||||||||||||
| Процессор | ||||||||||||||||||||||||||||||||||||||||||||
| Тип процессора | ARM | |||||||||||||||||||||||||||||||||||||||||||
| Запоминающее устройство | ||||||||||||||||||||||||||||||||||||||||||||
| Флэш-память | Да | |||||||||||||||||||||||||||||||||||||||||||
| ОЗУ | Да | |||||||||||||||||||||||||||||||||||||||||||
| подходящее ЗУ для пользовательских данных | 10 Mbyte | |||||||||||||||||||||||||||||||||||||||||||
| Вид вывода | ||||||||||||||||||||||||||||||||||||||||||||
| Звуковой сигнал | ||||||||||||||||||||||||||||||||||||||||||||
| ● Зуммер | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Динамики | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Время | ||||||||||||||||||||||||||||||||||||||||||||
| Часы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Аппаратные часы (часы реального времени) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Программные часы | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● буферные | Да; Нормальное время хранения в буфере 6 недель | |||||||||||||||||||||||||||||||||||||||||||
| ● синхронизируемые | Да | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов Industrial Ethernet | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 485 | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 422 | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 232 | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Число USB-разъемов | 1; до макс. 16 ГБ | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов 20 мА (TTY) | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Число параллельных интерфейсов | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Число других интерфейсов | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Число слотов для карты памяти SD Card | 0 | |||||||||||||||||||||||||||||||||||||||||||
| с программными интерфейсами | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Промышленный Ethernet | ||||||||||||||||||||||||||||||||||||||||||||
| ● сеть Industrial Ethernet, светодиод состояния | 2 | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| PROFINET | Да | |||||||||||||||||||||||||||||||||||||||||||
| PROFINET IO | Нет | |||||||||||||||||||||||||||||||||||||||||||
| IRT | Нет | |||||||||||||||||||||||||||||||||||||||||||
| PROFIBUS | Нет | |||||||||||||||||||||||||||||||||||||||||||
| EtherNet/IP | Да | |||||||||||||||||||||||||||||||||||||||||||
| MPI | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы (Ethernet) | ||||||||||||||||||||||||||||||||||||||||||||
| ● TCP/IP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● DHCP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● SNMP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● DCP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● LLDP | Да | |||||||||||||||||||||||||||||||||||||||||||
| Свойства сети | ||||||||||||||||||||||||||||||||||||||||||||
| ● HTTP | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● HTML | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Режим дублирования | ||||||||||||||||||||||||||||||||||||||||||||
| Резервирование среды передачи | ||||||||||||||||||||||||||||||||||||||||||||
| — MRP | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Другие протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| ● CAN | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● MODBUS | Да; Modicon (MODBUS TCP/IP) | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||||||||
| ● Считываемая диагностическая информация | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ЭМС | ||||||||||||||||||||||||||||||||||||||||||||
| Излучение радиопомех согласно EN 55 011 | ||||||||||||||||||||||||||||||||||||||||||||
| ● Класс граничных значений A, для применения в промышленных районах | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Класс граничных значений B, для применения в жилых районах | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||||||||
| IP (спереди) | IP65 | |||||||||||||||||||||||||||||||||||||||||||
| IP (сзади) | IP20 | |||||||||||||||||||||||||||||||||||||||||||
| NEMA (спереди) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 4, спереди | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Корпус, тип 4x спереди | Да | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||
| cULus | Да | |||||||||||||||||||||||||||||||||||||||||||
| RCM (ранее C-TICK) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск КС | Да | |||||||||||||||||||||||||||||||||||||||||||
| Применение во взрывоопасной зоне | ||||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 2 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Зона ATEX 22 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Зона IECEx 2 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Зона IECEx 22 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Класс cULus I Зона 1 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Класс cULus I Зона 2, участок 2 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Класс FM I Участок 2 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Допуск для судостроения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Germanischer Lloyd (GL) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● American Bureau of Shipping (ABS) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Bureau Veritas (BV) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Det Norske Veritas (DNV) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Lloyds Register of Shipping (LRS) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Nippon Kaiji Kyokai (Class NK) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Polski Rejestr Statkow (PRS) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| Эксплуатация (вертикальный монтаж, горизонтальный формат) | ||||||||||||||||||||||||||||||||||||||||||||
| — при вертикальном настенном монтаже, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| — при вертикальном настенном монтаже, макс. | 50 °C | |||||||||||||||||||||||||||||||||||||||||||
| Эксплуатация (максимальный угол наклона, горизонтальный формат) | ||||||||||||||||||||||||||||||||||||||||||||
| — при максимальном угле наклона, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| — при максимальном угле наклона, макс. | 40 °C | |||||||||||||||||||||||||||||||||||||||||||
| Эксплуатация (вертикальный монтаж, вертикальный формат) | ||||||||||||||||||||||||||||||||||||||||||||
| — при вертикальном настенном монтаже, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| — при вертикальном настенном монтаже, макс. | 40 °C | |||||||||||||||||||||||||||||||||||||||||||
| Эксплуатация (максимальный угол наклона, вертикальный формат) | ||||||||||||||||||||||||||||||||||||||||||||
| — при максимальном угле наклона, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| — при максимальном угле наклона, макс. | 35 °C | |||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -20 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 90 %; без конденсации | |||||||||||||||||||||||||||||||||||||||||||
| Операционные системы | ||||||||||||||||||||||||||||||||||||||||||||
| проприетарное | Да | |||||||||||||||||||||||||||||||||||||||||||
| предустановленная операционная система | ||||||||||||||||||||||||||||||||||||||||||||
| ● Windows CE | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Проектирование | ||||||||||||||||||||||||||||||||||||||||||||
| Индикация сообщения | Да | |||||||||||||||||||||||||||||||||||||||||||
| Система оповещения (в том числе с буфером и квитированием) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Отображение значений технологических параметров (вывод) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Можно задать значения технологических параметров (ввод) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Управление рецептами | Да | |||||||||||||||||||||||||||||||||||||||||||
| Программное обеспечение для проектирования | ||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 Basic (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 Professional (TIA Portal) | Да; по встроенному WinCC Basic (TIA Portal) | |||||||||||||||||||||||||||||||||||||||||||
| ● WinCC flexible Compact | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● WinCC flexible Standard | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● WinCC flexible Advanced | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● WinCC Basic (TIA Portal) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● WinCC Comfort (TIA Portal) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● WinCC Advanced (TIA Portal) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● WinCC Professional (TIA Portal) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Языки | ||||||||||||||||||||||||||||||||||||||||||||
| Языки онлайн | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число языков онлайн/языков исполнения | 10 | |||||||||||||||||||||||||||||||||||||||||||
| Языки проекта | ||||||||||||||||||||||||||||||||||||||||||||
| ● Языки проекта | 32 | |||||||||||||||||||||||||||||||||||||||||||
| Функции WinCC (TIA Portal) | ||||||||||||||||||||||||||||||||||||||||||||
| Библиотеки | Да | |||||||||||||||||||||||||||||||||||||||||||
| Приложения/опции | ||||||||||||||||||||||||||||||||||||||||||||
| ● Интернет-браузер: | Да | |||||||||||||||||||||||||||||||||||||||||||
| Сценарии Visual Basic | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Программа планирования задач | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● с управлением по времени | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● с управлением в зависимости от задачи | Да | |||||||||||||||||||||||||||||||||||||||||||
| Вспомогательная система | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Число символов в информационном тексте | 500 | |||||||||||||||||||||||||||||||||||||||||||
| Система оповещения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число классов сообщений | 32 | |||||||||||||||||||||||||||||||||||||||||||
| ● Битовые сообщения | ||||||||||||||||||||||||||||||||||||||||||||
| — Число битовых сообщений | 1 000 | |||||||||||||||||||||||||||||||||||||||||||
| ● Аналоговые сообщения | ||||||||||||||||||||||||||||||||||||||||||||
| — Число аналоговых сообщений | 25 | |||||||||||||||||||||||||||||||||||||||||||
| ● Способ нумерации сообщений S7 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Системные сообщения HMI | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) | Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число символов в сообщении | 80 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число значений технологических параметров на одно сообщение | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● Группы квитирования | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор сообщений | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Буфер сообщений | ||||||||||||||||||||||||||||||||||||||||||||
| — Число записей | 256 | |||||||||||||||||||||||||||||||||||||||||||
| — Циклический буфер | Да | |||||||||||||||||||||||||||||||||||||||||||
| — остаточн. | Да | |||||||||||||||||||||||||||||||||||||||||||
| — не требует обслуживания | Да | |||||||||||||||||||||||||||||||||||||||||||
| Управление рецептами | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число рецептур | 50 | |||||||||||||||||||||||||||||||||||||||||||
| ● Наборов данных на рецептуру | 100 | |||||||||||||||||||||||||||||||||||||||||||
| ● Элементов на один набор данных | 100 | |||||||||||||||||||||||||||||||||||||||||||
| ● Размер внутренней памяти рецептур | 256 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| ● Память рецептур с возможностью расширения | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Переменные | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число переменных на устройство | 800 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число переменных на одно изображение | 100 | |||||||||||||||||||||||||||||||||||||||||||
| ● Предельные значения | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Мультиплексы | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Структуры | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Массивы | Да | |||||||||||||||||||||||||||||||||||||||||||
| Изображения | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число проектируемых изображений | 250 | |||||||||||||||||||||||||||||||||||||||||||
| ● Шаблоны | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Глобальное изображение | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Всплывающие окна | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Вставные окна | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Выбор изображений посредством ПЛК | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Передача номеров изображений посредством ПЛК | Да | |||||||||||||||||||||||||||||||||||||||||||
| Графические объекты | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число объектов на одно изображение | 100 | |||||||||||||||||||||||||||||||||||||||||||
| ● Текстовые поля | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Поля ввода-вывода | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Графические поля ввода-вывода (графические списки) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Поля ввода-вывода символов (текстовые списки) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Поля даты/времени | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Переключатели | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Кнопки | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Графические индикаторы | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Иконки | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● геометрические объекты | Да | |||||||||||||||||||||||||||||||||||||||||||
| Комплексные графические объекты | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число комплексных объектов на одно изображение | 10 | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикация сообщений | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикация кривых | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикация пользователя | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Состояние/управление | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикация Sm@rtClient | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикация рецептур | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикация кривой f(x) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикация диагностики системы | Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500 | |||||||||||||||||||||||||||||||||||||||||||
| ● Media Player | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● HTML-браузер | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Отображение PDF | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикация IP-камеры | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Строка | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Ползунок | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикаторы | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Аналоговые/цифровые часы | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Списки | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число текстовых списков на проект | 300 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число элементов в текстовом списке | 100 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число графических списков на проект | 100 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число элементов в графическом списке | 100 | |||||||||||||||||||||||||||||||||||||||||||
| Архивирование | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число архивов на устройство | 2 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число элементов в архиве | 10 000 | |||||||||||||||||||||||||||||||||||||||||||
| ● Архив сообщений | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Архив значений технологических параметров | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Способы архивирования | ||||||||||||||||||||||||||||||||||||||||||||
| — Последовательный архив | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Круговой архив | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Место сохранения | ||||||||||||||||||||||||||||||||||||||||||||
| — Карта памяти | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — USB-накопитель | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Ethernet | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Формат хранения данных | ||||||||||||||||||||||||||||||||||||||||||||
| — CSV | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — TXT | Да | |||||||||||||||||||||||||||||||||||||||||||
| — RDB | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Безопасность | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число групп пользователей | 50 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число полномочий пользователей | 32 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число пользователей | 50 | |||||||||||||||||||||||||||||||||||||||||||
| ● Экспорт/импорт паролей | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● SIMATIC Logon | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Комплекты шрифтов | ||||||||||||||||||||||||||||||||||||||||||||
| ● Клавиатура | ||||||||||||||||||||||||||||||||||||||||||||
| — Североамериканский (английский) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Передача данных (загрузка с носителя/на носитель) | ||||||||||||||||||||||||||||||||||||||||||||
| ● MPI/PROFIBUS DP | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● USB | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Ethernet | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● с помощью внешнего носителя информации | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейс с технологическим оборудованием | ||||||||||||||||||||||||||||||||||||||||||||
| ● S7-1200 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● S7-1500 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● S7-200 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● S7-300/400 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● LOGO! | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● WinAC | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● SINUMERIK | Да; отсутствие доступа к данным NCK | |||||||||||||||||||||||||||||||||||||||||||
| ● SIMOTION | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Allen Bradley (EtherNet/IP) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Allen Bradley (DF1) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Mitsubishi (MC TCP/IP) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Mitsubishi (FX) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● OMRON (FINS TCP) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● OMRON (Host Link) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Modicon (Modbus TCP/IP) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Modicon (Modbus RTU) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Специальные инструменты/средства проектирования | ||||||||||||||||||||||||||||||||||||||||||||
| ● Резервирование/восстановление вручную | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Автоматическое резервирование/восстановление | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Моделирование | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Переключение устройств | Да | |||||||||||||||||||||||||||||||||||||||||||
| Периферийные устройства/опции | ||||||||||||||||||||||||||||||||||||||||||||
| Принтер | Нет | |||||||||||||||||||||||||||||||||||||||||||
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Нет | |||||||||||||||||||||||||||||||||||||||||||
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Нет | |||||||||||||||||||||||||||||||||||||||||||
| SIMATIC HMI карта памяти CF: Карта памяти Compact Flash | Нет | |||||||||||||||||||||||||||||||||||||||||||
| USB-накопитель | Да | |||||||||||||||||||||||||||||||||||||||||||
| SIMATIC IPC USB-флеш-накопитель (карта памяти USB) | Да | |||||||||||||||||||||||||||||||||||||||||||
| SIMATIC HMI USB-флеш-накопитель (карта памяти USB) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Механические свойства/материалы | ||||||||||||||||||||||||||||||||||||||||||||
| Материал корпуса (спереди) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Пластиковый | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Алюминиевый | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Высококачественная сталь | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина лицевой панели корпуса | 214 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота лицевой панели корпуса | 158 mm | |||||||||||||||||||||||||||||||||||||||||||
| Монтажный вырез, ширина | 197 mm | |||||||||||||||||||||||||||||||||||||||||||
| Монтажный вырез, высота | 141 mm | |||||||||||||||||||||||||||||||||||||||||||
| Монтажная глубина | 39 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса (без упаковки) | 780 g | |||||||||||||||||||||||||||||||||||||||||||
| масса (с упаковкой) | 990 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 12.03.2024 | |||||||||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
