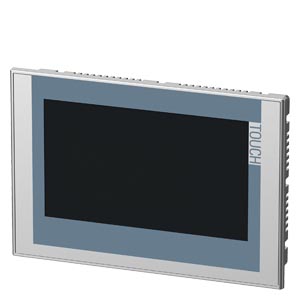

Siemens 6AV2143-6JB00-0AA0 система визуализации

Name: Siemens 6AV2143-6JB00-0AA0 система визуализации
Brand: Siemens
Price: 125316 RUB
Availability: InStock

SIMATIC HMI, TP900 Basic, Basic Panel, Neutral design, Touch operation, 9'' TFT display, 65536 colors, PROFINET interface, configurable from WinCC Basic V13/ STEP 7 Basic V13, contains open-source software, which is provided free of charge see enclosed CD

Купить 6AV21436JB000AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 125316 руб.

Технические характеристики 6AV21436JB000AA0

SIMATIC HMI, TP900 Basic Keyless; Basic Panel, neutral design, touch operation, 9" TFT display, 65536 colors, PROFINET interface, configurable from WinCC Basic V13/ STEP 7 Basic V13, contains open-source software, which is provided free of charge see enclosed CD

Общая информация

Обозначение типа продукта

TP900 Basic Keyless

Дисплей

Модель дисплея

Широкоэкранный дисплей TFT, фоновая светодиодная подсветка

Диагональ экрана

9 in

Ширина дисплея

198 mm

Высота дисплея

111,7 mm

Число цветов

65 536

Разрешение (пикселей)

● Горизонтальное разрешение

800 pixel

● Вертикальное разрешение

480 pixel

Фоновая подсветка

● СНО фоновой подсветки (при 25 ℃)

20 000 h

● Фоновая подсветка с регулируемой яркостью

Да

Элементы управления

Клавиатура

● Функциональные клавиши

Нет

— Число функциональных клавиш

— Число функциональных клавиш со светодиодами

● Клавиши со светодиодами

Нет

● Системные клавиши

Нет

● Цифровая клавиатура

Да; Экранная клавиатура

● Буквенно-цифровая клавиатура

Да; Экранная клавиатура

Сенсорное управление

● Исполнение в виде сенсорного экрана

Да; аналогово-резистивный

● Исполнение в виде экрана Multitouch

Нет

● экранная клавиатура

Да

Вид конструкции/монтаж

Монтажное положение

вертикальная установка

Возможность вертикального монтажа (вертикальный формат)

Да

Возможность поперечного монтажа (горизонтальный формат)

Да

максимально допустимый угол наклона без принудительной вентиляции

35°

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

230 mA

Импульс тока при включении I²t

0,2 A²·s

Процессор

Тип процессора

ARM

Запоминающее устройство

Флэш-память

Да

ОЗУ

Да

подходящее ЗУ для пользовательских данных

10 Mbyte

Вид вывода

Звуковой сигнал

Зуммер

● Зуммер

Да

● Динамики

Нет

Время

Часы

● Аппаратные часы (часы реального времени)

Да

● Программные часы

Да

● буферные

Да; Нормальное время хранения в буфере 6 недель

● синхронизируемые

Да

Интерфейсы

Число интерфейсов Industrial Ethernet

Число интерфейсов RS 485

Число интерфейсов RS 422

Число интерфейсов RS 232

Число USB-разъемов

1; USB 2.0, соответственно до макс. 16 ГБ

Число интерфейсов 20 мА (TTY)

Число параллельных интерфейсов

Число других интерфейсов

Число слотов для карты памяти SD Card

с программными интерфейсами

Нет

Промышленный Ethernet

● сеть Industrial Ethernet, светодиод состояния

● Число портов встроенного коммутатора

Протоколы

PROFINET

Да

PROFINET IO

Нет

IRT

Нет

PROFIBUS

Нет

EtherNet/IP

Да

MPI

Нет

Протоколы (Ethernet)

● TCP/IP

Да

● DHCP

Да

● SNMP

Да

● DCP

Да

● LLDP

Да

Свойства сети

● HTTP

Нет

● HTML

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Нет

Другие протоколы

● CAN

Нет

● MODBUS

Да; Modicon (MODBUS TCP/IP)

Аварийные сигналы/диагностика/информация о состоянии

Диагностика

● Считываемая диагностическая информация

Нет

ЭМС

Излучение радиопомех согласно EN 55 011

● Класс граничных значений A, для применения в промышленных районах

Да

● Класс граничных значений B, для применения в жилых районах

Нет

Степень защиты и класс защиты

IP (спереди)

IP65

IP (сзади)

IP20

NEMA (спереди)

● Корпус, тип 4, спереди

Да

● Корпус, тип 4x спереди

Да

Стандарты, допуски, сертификаты

Маркировка CE

Да

Окружающие условия

Температура окружающей среды при эксплуатации

Эксплуатация (вертикальный монтаж, горизонтальный формат)

— при вертикальном настенном монтаже, мин.

0 °C

— при вертикальном настенном монтаже, макс.

50 °C

Эксплуатация (максимальный угол наклона, горизонтальный формат)

— при максимальном угле наклона, мин.

0 °C

— при максимальном угле наклона, макс.

40 °C

Эксплуатация (вертикальный монтаж, вертикальный формат)

— при вертикальном настенном монтаже, мин.

0 °C

— при вертикальном настенном монтаже, макс.

40 °C

Эксплуатация (максимальный угол наклона, вертикальный формат)

— при максимальном угле наклона, мин.

0 °C

— при максимальном угле наклона, макс.

35 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-20 °C

● макс.

60 °C

Относительная влажность воздуха

● Эксплуатация, макс.

90 %; без конденсации

Операционные системы

проприетарное

Да

предустановленная операционная система

● Windows CE

Нет

Проектирование

Индикация сообщения

Да

Система оповещения (в том числе с буфером и квитированием)

Да

Отображение значений технологических параметров (вывод)

Да

Можно задать значения технологических параметров (ввод)

Да

Управление рецептами

Да

Программное обеспечение для проектирования

● STEP 7 Basic (TIA Portal)

Да; по встроенному WinCC Basic (TIA Portal)

● STEP 7 Professional (TIA Portal)

Да; по встроенному WinCC Basic (TIA Portal)

● WinCC flexible Compact

Нет

● WinCC flexible Standard

Нет

● WinCC flexible Advanced

Нет

● WinCC Basic (TIA Portal)

Да

● WinCC Comfort (TIA Portal)

Да

● WinCC Advanced (TIA Portal)

Да

● WinCC Professional (TIA Portal)

Да

Языки

Языки онлайн

● Число языков онлайн/языков исполнения

Языки проекта

● Языки проекта

Функции WinCC (TIA Portal)

Библиотеки

Да

Приложения/опции

● Интернет-браузер:

Нет

● SIMATIC WinCC Sm@rtServer

Нет

Сценарии Visual Basic

Нет

Программа планирования задач

Да

● с управлением по времени

Нет

● с управлением в зависимости от задачи

Да

Вспомогательная система

Да

● Число символов в информационном тексте

500

Система оповещения

● Число классов сообщений

● Битовые сообщения

— Число битовых сообщений

1 000

● Аналоговые сообщения

— Число аналоговых сообщений

● Способ нумерации сообщений S7

Нет

● Системные сообщения HMI

Да

● прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... )

Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500

● Число символов в сообщении

● Число значений технологических параметров на одно сообщение

● Группы квитирования

Да

● Индикатор сообщений

Да

● Буфер сообщений

— Число записей

256

— Циклический буфер

Да

— остаточн.

Да

— не требует обслуживания

Да

Управление рецептами

● Число рецептур

● Наборов данных на рецептуру

100

● Элементов на один набор данных

100

● Размер внутренней памяти рецептур

256 kbyte

Переменные

● Число переменных на устройство

800

● Число переменных на одно изображение

100

● Предельные значения

Да

● Мультиплексы

Да

● Структуры

Нет

● Массивы

Да

Изображения

● Число проектируемых изображений

100

● Шаблоны

Да

● Глобальное изображение

Да

● Выбор изображений посредством ПЛК

Да

● Передача номеров изображений посредством ПЛК

Да

Графические объекты

● Текстовые поля

Да

● Поля ввода-вывода

Да

● Графические поля ввода-вывода (графические списки)

Да

● Поля ввода-вывода символов (текстовые списки)

Да

● Поля даты/времени

Да

● Переключатели

Да

● Кнопки

Да

● Графические индикаторы

Да

● Иконки

Да

● геометрические объекты

Да

Комплексные графические объекты

● Индикация сообщений

Да

● Индикация кривых

Да

● Индикация пользователя

Да

● Состояние/управление

Нет

● Индикация Sm@rtClient

Нет

● Индикация рецептур

Да

● Индикация кривой f(x)

Нет

● Индикация диагностики системы

Да

● Media Player

Нет

● HTML-браузер

Нет

● Отображение PDF

Нет

● Индикация IP-камеры

Нет

● Строка

Да

● Ползунок

Нет

● Индикаторы

Нет

● Аналоговые/цифровые часы

Нет

Архивирование

● Число архивов на устройство

● Число элементов в архиве

10 000

● Архив сообщений

Да

● Архив значений технологических параметров

Да

● Способы архивирования

— Последовательный архив

Да

— Круговой архив

Да

● Место сохранения

— Карта памяти

Нет

— USB-накопитель

Да

— Ethernet

Нет

● Формат хранения данных

— CSV

Нет

— TXT

Да

— RDB

Нет

Безопасность

● Число групп пользователей

● Экспорт/импорт паролей

Да; Возможно посредством ProSave

● SIMATIC Logon

Нет

Комплекты шрифтов

● Клавиатура

— Североамериканский (английский)

Да

Передача данных (загрузка с носителя/на носитель)

● MPI/PROFIBUS DP

Нет

● USB

Нет

● Ethernet

Да

● с помощью внешнего носителя информации

Да; Резервирование/восстановление

Интерфейс с технологическим оборудованием

● S7-1200

Да

● S7-1500

Да

● S7-200

Да

● S7-300/400

Да

● LOGO!

Да

● WinAC

Да

● SIMOTION

Да

● Allen Bradley (EtherNet/IP)

Да

● Allen Bradley (DF1)

Нет

● Mitsubishi (MC TCP/IP)

Да

● Mitsubishi (FX)

Нет

● OMRON (FINS TCP)

Нет

● OMRON (Host Link)

Нет

● Modicon (Modbus TCP/IP)

Да

● Modicon (Modbus RTU)

Нет

Специальные инструменты/средства проектирования

● Резервирование/восстановление вручную

Да

● Автоматическое резервирование/восстановление

Нет

● Моделирование

Да

● Переключение устройств

Да

Периферийные устройства/опции

Принтер

Нет

SIMATIC HMI карта памяти MM: Мультимедийная карта

Нет

SIMATIC HMI карта памяти SD: Карта памяти Secure Digital

Нет

SIMATIC HMI карта памяти CF: Карта памяти Compact Flash

Нет

USB-накопитель

Да; Возможность подключения носителя USB

SIMATIC IPC USB-флеш-накопитель (карта памяти USB)

Нет

SIMATIC HMI USB-флеш-накопитель (карта памяти USB)

Нет

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

● Алюминиевый

Нет

● Высококачественная сталь

Нет

Размеры

Ширина лицевой панели корпуса

267 mm

Высота лицевой панели корпуса

182 mm

Монтажный вырез, ширина

251 mm

Монтажный вырез, высота

166 mm

Монтажная глубина

55 mm

Массы

Масса (без упаковки)

1 130 g

масса (с упаковкой)

1 393 g

Классификации

	Версия	Классификация
eClass	14	27-33-02-01
eClass	12	27-33-02-01
eClass	9.1	27-33-02-01
eClass	9	27-33-02-01
eClass	8	27-24-23-02
eClass	7.1	27-24-23-02
eClass	6	27-24-23-02
ETIM	10	EC001412
ETIM	9	EC001412
ETIM	8	EC001412
ETIM	7	EC001412
IDEA	4	6607
UNSPSC	15	43-21-15-06
