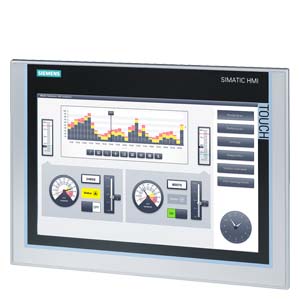

Siemens 6AV2124-0MC01-0AX0 система визуализации

Name: Siemens 6AV2124-0MC01-0AX0 система визуализации
Brand: Siemens
Price: 228523 RUB
Availability: InStock

SIMATIC TP1200 COMFORT, ПАНЕЛЬ ОПЕРАТОРА СЕРИИ COMFORT, WINDOWS CE 6.0, 12-ДЮЙМОВЫЙ ШИРОКОЭКРАННЫЙ TFT-ДИСПЛЕЙ, 12 МБ ПОЛЬЗОВАТЕЛЬСКОЙ ПАМЯТИ, НАСТРОЙКА С ПОМОЩЬЮ WINCC V11

Купить 6AV21240MC010AX0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 3 шт.

mdi-cash-multiple 228523 руб.

Технические характеристики 6AV21240MC010AX0

SIMATIC HMI TP1200 Comfort, Comfort Panel, touch operation, 12" widescreen TFT display, 16 million colors, PROFINET interface, MPI/PROFIBUS DP interface, 12 MB configuration memory, Windows CE 6.0, configurable from WinCC Comfort V11

Общая информация

Обозначение типа продукта

TP1200 Comfort

Дисплей

Модель дисплея

TFT

Диагональ экрана

12,1 in

Ширина дисплея

261,1 mm

Высота дисплея

163,2 mm

Число цветов

16 777 216

Разрешение (пикселей)

● Горизонтальное разрешение

1 280 pixel

● Вертикальное разрешение

800 pixel

Фоновая подсветка

● СНО фоновой подсветки (при 25 ℃)

80 000 h

● Фоновая подсветка с регулируемой яркостью

Да; 0-100 %

Элементы управления

Клавиатура

● Функциональные клавиши

— Число функциональных клавиш

— Число функциональных клавиш со светодиодами

● Клавиши со светодиодами

Нет

● Системные клавиши

Нет

● Цифровая клавиатура

Да; Экранная клавиатура

● Буквенно-цифровая клавиатура

Да; Экранная клавиатура

Сенсорное управление

● Исполнение в виде сенсорного экрана

Да; аналогово-резистивный

Расширения системы управления технологическим процессом

● Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7)

— F1...Fx

● Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7)

— F1...Fx

● Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7)

Вид конструкции/монтаж

Монтажное положение

вертикальная установка

Настенный/непосредственный монтаж

Нет

Возможность вертикального монтажа (вертикальный формат)

Да

Возможность поперечного монтажа (горизонтальный формат)

Да

максимально допустимый угол наклона без принудительной вентиляции

35°

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

0,85 A

Импульс тока при включении I²t

0,5 A²·s

Мощность

Потребляемая активная мощность, тип.

20 W

Процессор

Тип процессора

X86

Запоминающее устройство

Флэш-память

Да

ОЗУ

Да

подходящее ЗУ для пользовательских данных

12 Mbyte

Вид вывода

Информационный светодиод

Нет

Светодиодный индикатор питания

Нет

Светодиодный индикатор ошибки

Нет

Звуковой сигнал

● Зуммер

Нет

● Динамики

Да

Время

Часы

● Аппаратные часы (часы реального времени)

Да

● Программные часы

Да

● буферные

Да; Нормальное время хранения в буфере 6 недель

● синхронизируемые

Да

Интерфейсы

Число интерфейсов Industrial Ethernet

1; 2 порта (переключатель)

Число интерфейсов RS 485

1; комбинированный RS 422 / 485

Число интерфейсов RS 422

0; с RS 485

Число интерфейсов RS 232

Число USB-разъемов

2; USB 2.0

● USB-Mini-B

1; 5-полюсный

Число интерфейсов 20 мА (TTY)

Число параллельных интерфейсов

Число других интерфейсов

Число слотов для карты памяти SD Card

с программными интерфейсами

Нет

Промышленный Ethernet

● сеть Industrial Ethernet, светодиод состояния

● Число портов встроенного коммутатора

Протоколы

PROFINET

Да

PROFINET IO

Да

IRT

Да; не ниже WinCC V12

PROFIBUS

Да

EtherNet/IP

Да

MPI

Да

Протоколы (Ethernet)

● TCP/IP

Да

● DHCP

Да

● SNMP

Да

● DCP

Да

● LLDP

Да

Свойства сети

● HTTP

Да

● HTTPS

Да

● HTML

Да

● XML

Да

● CSS

Да

● Active X

Да

● JavaScript

Да

● Java VM

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Да; не ниже WinCC V12

Другие протоколы

● CAN

Нет

● MODBUS

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностика

● Считываемая диагностическая информация

Да; S7-контроллер

ЭМС

Излучение радиопомех согласно EN 55 011

● Класс граничных значений A, для применения в промышленных районах

Да

● Класс граничных значений B, для применения в жилых районах

Нет

Степень защиты и класс защиты

IP (спереди)

IP65

IP (сзади)

IP20

NEMA (спереди)

● Корпус, тип 4, спереди

Да

● Корпус, тип 4x спереди

Да

Стандарты, допуски, сертификаты

Маркировка CE

Да

cULus

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

301 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

81,2 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

221 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-2,25 kg

Применение во взрывоопасной зоне

● Зона ATEX 2

Да

● Зона ATEX 22

Да

● Зона IECEx 2

Да

● Зона IECEx 22

Да

● Класс cULus I Зона 1

Нет

● Класс cULus I Зона 2, участок 2

Да

● Класс FM I Участок 2

Да

Допуск для судостроения

● Germanischer Lloyd (GL)

Да; с E-Stand: 10

● American Bureau of Shipping (ABS)

Да; с E-Stand: 10

● Bureau Veritas (BV)

Да; с E-Stand: 10

● Det Norske Veritas (DNV)

Да; с E-Stand: 10

● Lloyds Register of Shipping (LRS)

Да; с E-Stand: 10

● Nippon Kaiji Kyokai (Class NK)

Да; с E-Stand: 10

● Polski Rejestr Statkow (PRS)

Нет

Окружающие условия

подходит для внутреннего применения

Да

подходит для наружного применения

Нет

Температура окружающей среды при эксплуатации

Эксплуатация (вертикальный монтаж, горизонтальный формат)

— при вертикальном настенном монтаже, мин.

0 °C

— при вертикальном настенном монтаже, макс.

50 °C; (55 °C, см. идентификатор записи: 64847814)

Эксплуатация (максимальный угол наклона, горизонтальный формат)

— при максимальном угле наклона, мин.

0 °C

— при максимальном угле наклона, макс.

40 °C

Эксплуатация (вертикальный монтаж, вертикальный формат)

— при вертикальном настенном монтаже, мин.

0 °C

— при вертикальном настенном монтаже, макс.

40 °C

Эксплуатация (максимальный угол наклона, вертикальный формат)

— при максимальном угле наклона, мин.

0 °C

— при максимальном угле наклона, макс.

35 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-20 °C

● макс.

60 °C

Относительная влажность воздуха

● Эксплуатация, макс.

90 %; без конденсации

Операционные системы

проприетарное

Нет

предустановленная операционная система

● Windows CE

Да

Проектирование

Индикация сообщения

Да

Система оповещения (в том числе с буфером и квитированием)

Да

Отображение значений технологических параметров (вывод)

Да

Можно задать значения технологических параметров (ввод)

Да

Управление рецептами

Да

Программное обеспечение для проектирования

● STEP 7 Basic (TIA Portal)

Нет

● STEP 7 Professional (TIA Portal)

Нет

● WinCC flexible Compact

Нет

● WinCC flexible Standard

Нет

● WinCC flexible Advanced

Нет

● WinCC Basic (TIA Portal)

Нет

● WinCC Comfort (TIA Portal)

Да; не ниже V11

● WinCC Advanced (TIA Portal)

Да; не ниже V11

● WinCC Professional (TIA Portal)

Да; не ниже V11

Языки

Языки онлайн

● Число языков онлайн/языков исполнения

Языки проекта

● Языки проекта

Функции WinCC (TIA Portal)

Библиотеки

Да

Приложения/опции

● Интернет-браузер:

Да

● Word Viewer

Да

● Excel Viewer

Да

● PDF Viewer

Да

● Media Player

Да

● SIMATIC WinCC Sm@rtServer

Да

● SIMATIC WinCC Audit

Да

Сценарии Visual Basic

Да

Программа планирования задач

● с управлением по времени

Да

● с управлением в зависимости от задачи

Да

Вспомогательная система

● Число символов в информационном тексте

Система оповещения

● Число классов сообщений

● Битовые сообщения

Да

— Число битовых сообщений

4 000

● Аналоговые сообщения

Да

— Число аналоговых сообщений

200

● Способ нумерации сообщений S7

Да

● Системные сообщения HMI

Да

● прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... )

Да

● Число символов в сообщении

● Число значений технологических параметров на одно сообщение

● Группы квитирования

Да

● Индикатор сообщений

Да

● Буфер сообщений

— Число записей

1 024

— Циклический буфер

Да

— остаточн.

Да

— не требует обслуживания

Да

Управление рецептами

● Число рецептур

300

● Наборов данных на рецептуру

500

● Элементов на один набор данных

1 000

● Размер внутренней памяти рецептур

2 Mbyte

● Память рецептур с возможностью расширения

Да

Переменные

● Число переменных на устройство

2 048

● Число переменных на одно изображение

400

● Предельные значения

Да

● Мультиплексы

Да

● Структуры

Да

● Массивы

Да

Изображения

● Число проектируемых изображений

500

● Шаблоны

Да

● Глобальное изображение

Да

● Всплывающие окна

Да

● Вставные окна

Да

● Выбор изображений посредством ПЛК

Да

● Передача номеров изображений посредством ПЛК

Да

Графические объекты

● Число объектов на одно изображение

400

● Текстовые поля

Да

● Поля ввода-вывода

Да

● Графические поля ввода-вывода (графические списки)

Да

● Поля ввода-вывода символов (текстовые списки)

Да

● Поля даты/времени

Да

● Переключатели

Да

● Кнопки

Да

● Графические индикаторы

Да

● Иконки

Да

● геометрические объекты

Да

Комплексные графические объекты

● Число комплексных объектов на одно изображение

● Индикация сообщений

Да

● Индикация кривых

Да

● Индикация пользователя

Да

● Состояние/управление

Да

● Индикация Sm@rtClient

Да

● Индикация рецептур

Да

● Индикация кривой f(x)

Да

● Индикация диагностики системы

Да

● Media Player

Да

● HTML-браузер

Да

● Отображение PDF

Да

● Индикация IP-камеры

Да

● Строка

Да

● Ползунок

Да

● Индикаторы

Да

● Аналоговые/цифровые часы

Да

Списки

● Число текстовых списков на проект

500

● Число элементов в текстовом списке

500

● Число графических списков на проект

500

● Число элементов в графическом списке

500

Архивирование

● Число архивов на устройство

● Число элементов в архиве

20 000

● Архив сообщений

Да

● Архив значений технологических параметров

Да

● Способы архивирования

— Последовательный архив

Да

— Круговой архив

Да

● Место сохранения

— Карта памяти

Да

— USB-накопитель

Да

— Ethernet

Да

● Формат хранения данных

— CSV

Да

— TXT

Да

— RDB

Да

Безопасность

● Число групп пользователей

● Число полномочий пользователей

● Число пользователей

● Экспорт/импорт паролей

Да

● SIMATIC Logon

Да

Протоколирование через принтер

● Сообщения

Да

● Отчет (протокол смены)

Да

● Печатная копия

Да

● Электронная печать в файл

Да; PDF, HTML

Комплекты шрифтов

● Клавиатура

— Североамериканский (английский)

Да

Передача данных (загрузка с носителя/на носитель)

● MPI/PROFIBUS DP

Да

● USB

Да

● Ethernet

Да

● с помощью внешнего носителя информации

Да

Интерфейс с технологическим оборудованием

● S7-1200

Да

● S7-1500

Да

● S7-200

Да

● S7-300/400

Да

● LOGO!

Да

● WinAC

Да

● SINUMERIK

Да; с дополнительным пакетом SINUMERIK

● SIMOTION

Да

● Allen Bradley (EtherNet/IP)

Да

● Allen Bradley (DF1)

Да

● Mitsubishi (MC TCP/IP)

Да

● Mitsubishi (FX)

Да

● OMRON (FINS TCP)

Нет

● OMRON (Host Link)

Да

● Modicon (Modbus TCP/IP)

Да

● Modicon (Modbus RTU)

Да

● OPC UA Client

Да

● OPC UA Server

Да

Специальные инструменты/средства проектирования

● Резервирование/восстановление вручную

Да

● Автоматическое резервирование/восстановление

Да

● Моделирование

Да

● Переключение устройств

Да

Периферийные устройства/опции

Принтер

Да

SIMATIC HMI карта памяти MM: Мультимедийная карта

Да; до 128 MБ

SIMATIC HMI карта памяти SD: Карта памяти Secure Digital

Да; до 2 ГБ

SIMATIC HMI карта памяти CF: Карта памяти Compact Flash

Нет

USB-накопитель

Да

SIMATIC IPC USB-флеш-накопитель (карта памяти USB)

Да; до 16 ГБ

SIMATIC HMI USB-флеш-накопитель (карта памяти USB)

Да; до 8 ГБ

Сетевая камера

Да

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Нет

● Алюминиевый

Да

● Высококачественная сталь

Нет

Размеры

Ширина лицевой панели корпуса

330 mm

Высота лицевой панели корпуса

241 mm

Монтажный вырез, ширина

310 mm

Монтажный вырез, высота

221 mm

Монтажная глубина

64 mm

Массы

Масса (без упаковки)

2,8 kg

масса (с упаковкой)

3,5 kg

Классификации

	Версия	Классификация
eClass	14	27-33-02-01
eClass	12	27-33-02-01
eClass	9.1	27-33-02-01
eClass	9	27-33-02-01
eClass	8	27-24-23-02
eClass	7.1	27-24-23-02
eClass	6	27-24-23-02
ETIM	10	EC001412
ETIM	9	EC001412
ETIM	8	EC001412
ETIM	7	EC001412
IDEA	4	6607
UNSPSC	15	43-21-15-06

Разрешения / Сертификаты

General Product Approval
Manufacturer Declaration		Miscellaneous	China RoHS
General Product Approval				EMV	For use in hazardous locations
			TUEV
For use in hazardous locations				Test Certificates	Maritime application
	Miscellaneous	CCC-Ex	CCC-Ex	Type Test Certificates/Test Report
Maritime application			Environment		Industrial Communication
					PROFINET
