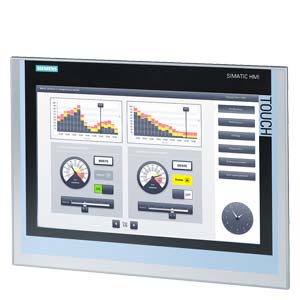

    6AV21240QC020AX0 — Панели операторов Siemens

    Стационарные панели операторов SIMATIC HMI Comfort (6AV2124-0QC02-0AX0)

    6AV2124-0QC02-0AX0 Стационарные панели операторов SIMATIC HMI

    SIMATIC TP1500 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСОРНОЕ УПРАВЛЕНИЕ, 15'' ШИРОКОФОРМАТНЫЙ TFT-ДИСПЛЕЙ (16 МЛН. ЦВЕТОВ), ИНТЕРФЕЙСЫ PROFINET И MPI/PROFIBUS DP, 24 МБ ПАМЯТИ ПОЛЬЗОВАТЕЛЯ, WINDOWS CE 6.0, НАСТРОЙКА В WINCC COMFORT V11

    Особенности 6AV2124-0QC02-0AX0:

    Проектирование при помощи 6AV2124-0QC02-0AX0

    Разработка проектов панелей операторов серии SIMATIC Comfort Panel выполняется с использованием программного обеспечения SIMATIC WinCC от V11 с лицензией Comfort и выше. Загрузка/считывание проекта выполняется через встроенные интерфейсы Ethernet или USB панели оператора.

    SIMATIC WinCC V11 является составной частью программного обеспечения TIA Portal V11. TIA Portal формирует интегрированную рабочую среду для разработки комплексных проектов на основе программируемых контроллеров SIMATIC, приборов и систем человеко-машинного интерфейса SIMATIC HMI, приводов семейства SINAMICS. В этой среде обеспечивается поддержка функций навигации проектов, единой концепции использования библиотек, централизованного управления данными и обеспечения их полной согласованности, запуска необходимых редакторов, сохранения проектов, диагностики и множества других функций.

    Технические характеристики 6AV21240QC020AX0

    SIMATIC HMI TP1500 COMFORT, COMFORT PANEL, TOUCH OPERATION, 15" WIDESCREEN-TFT-DISPLAY, 16 MIL. COLORS, PROFINET INTERFACE, MPI/PROFIBUS DP INTERFACE, 24 MB USER MEMORY, WINDOWS CE 6.0, CONFIGURABLE FROM WINCC COMFORT V11 SP2
    Общая информация
    Обозначение типа продукта SIMATIC HMI TP1500 Comfort
    Дисплей
    Модель дисплея TFT
    Диагональ экрана 15,4 in
    Ширина дисплея 331,2 mm
    Высота дисплея 207 mm
    Число цветов 16 777 216
    Разрешение (пикселей)
    Горизонтальное разрешение 1 280 Pixel
    Вертикальное разрешение 800 Pixel
    Фоновая подсветка
    СНО фоновой подсветки (при 25 ) 80 000 h
    Фоновая подсветка с регулируемой яркостью Да; 0-100 %
    Элементы управления
    Клавиатура
    Функциональные клавиши
    — Число функциональных клавиш 0
    — Число функциональных клавиш со светодиодами
    Клавиши со светодиодами Нет
    Системные клавиши Нет
    Ввод цифровых/буквенных символов
    — Цифровая клавиатура Да
    — Буквенно-цифровая клавиатура Да
    Сенсорное управление
    Исполнение в виде сенсорного экрана Да
    Расширения системы управления технологическим процессом
    Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7)
    — F1...Fx
    Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7)
    — F1...Fx
    Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) 40
    Вид конструкции/монтаж
    Монтажное положение вертикальная установка
    Возможность вертикального монтажа (вертикальный формат) Да
    Возможность поперечного монтажа (горизонтальный формат) Да
    максимально допустимый угол наклона без принудительной вентиляции 35°
    Напряжение питания
    Вид напряжения питания пост. ток
    Номинальное значение (пост. ток) 24 V
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Входной ток
    Потребление тока (номинальное) 1,5 A
    Макс. потребление тока
    Импульс тока при включении It 0,5 A·s
    Мощность
    Нормальная потребляемая мощность 36 W
    Процессор
    Тип процессора X86
    Запоминающее устройство
    Вид запоминающего устройства
    Флэш-память Да
    ОЗУ Да
    подходящее ЗУ для пользовательских данных 24 Mbyte
    Вид вывода
    Информационный светодиод Нет
    Светодиодный индикатор питания Нет
    Светодиодный индикатор ошибки Нет
    Звуковой сигнал
    Зуммер Нет
    Динамики Да
    Время
    Часы
    Аппаратные часы (часы реального времени) Да
    Программные часы Да
    буферные Да; Нормальное время хранения в буфере 6 недель
    синхронизируемые Да
    Интерфейсы
    Число интерфейсов Industrial Ethernet 2; 2 порта (переключатель) + независимый порт
    Число интерфейсов RS 485 1; комбинированный RS 422/485
    Число USB-разъемов 2; USB 2.0
    Число разъемов USB-Mini-B 1; 5-полюсный
    Число интерфейсов 20 мА (TTY) 0
    Число интерфейсов RS 232 0
    Число интерфейсов RS 422 0; с RS485
    Число параллельных интерфейсов 0
    Число других интерфейсов 0
    Число слотов для карты памяти SD Card 2
    с программными интерфейсами Нет
    Промышленный Ethernet
    Светодиодный индикатор состояния Industrial-Ethernet 3
    Число портов встроенного коммутатора 2
    Протоколы
    PROFINET Да
    PROFINET IO Да
    IRT Да; не ниже WinCC V12
    MRP Да
    PROFIBUS Да
    MPI Да
    Протоколы (Ethernet)
    TCP/IP Да
    DHCP Да
    SNMP Да
    DCP Да
    LLDP Да
    Свойства сети
    HTTP Да
    HTTPS Да
    HTML Да
    XML Да
    CSS Да
    Active X Да
    JavaScript Да
    Java VM Нет
    Другие протоколы
    CAN Нет
    MODBUS Да
    EtherNet/IP Да
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностические сообщения
    Считываемая диагностическая информация
    ЭМС
    Излучение радиопомех согласно EN 55 011
    Класс граничных значений A, для применения в промышленных районах Да
    Класс граничных значений B, для применения в жилых районах Нет
    Степень защиты и класс защиты
    IP (спереди) IP65
    Корпус, тип 4, спереди Да
    Корпус, тип 4x спереди Да
    IP (сзади) IP20
    Стандарты, допуски, сертификаты
    Маркировка CE Да
    cULus Да
    RCM (ранее C-TICK) Да
    Допуск КС Да
    Допуск для судостроения
    Germanischer Lloyd (GL) Нет
    American Bureau of Shipping (ABS) Нет
    Bureau Veritas (BV) Нет
    Det Norske Veritas (DNV) Нет
    Lloyds Register of Shipping (LRS) Нет
    Nippon Kaiji Kyokai (Class NK) Нет
    Polski Rejestr Statkow (PRS) Нет
    Chinese Classification Society (CCS)
    Защитное расстояние компаса
    Максимально достижимый класс безопасности в безопасном режиме
    SIL согласно EN 50126, 50128, 50129
    Применение во взрывоопасной зоне
    Зона ATEX 2 Нет
    Зона ATEX 22 Нет
    Зона IECEx 2 Нет
    Зона IECEx 22 Нет
    Класс cULus I Зона 1 Нет
    Класс cULus I Зона 2, участок 2 Да
    Класс FM I Участок 2 Да
    Окружающие условия
    подходит для внутреннего применения
    подходит для наружного применения
    Температура окружающей среды при эксплуатации
    Эксплуатация (вертикальный монтаж, горизонтальный формат)
    — при вертикальном монтажном положении, мин. 0 °C
    — при вертикальном монтажном положении, макс. 50 °C; (55°C, см. идентификатор записи: 64847814)
    Эксплуатация (максимальный угол наклона, горизонтальный формат)
    — при максимальном угле наклона, мин. 0 °C
    — при максимальном угле наклона, макс. 40 °C
    Эксплуатация (вертикальный монтаж, вертикальный формат)
    — при вертикальном монтажном положении, мин. 0 °C
    — при вертикальном монтажном положении, макс. 40 °C
    Эксплуатация (максимальный угол наклона, вертикальный формат)
    — при максимальном угле наклона, мин. 0 °C
    — при максимальном угле наклона, макс. 40 °C
    Температура окружающей среды при хранении/транспортировке
    мин. -20 °C
    макс. 60 °C
    Давление воздуха согласно IEC 60068-2-13
    Высота места установки над уровнем моря, макс.
    Относительная влажность воздуха
    Эксплуатация, макс. 90 %; без конденсации
    Расширенные условия окружающей среды
    относительно температуры окружающей среды, давления воздуха, высоты установки
    при холодном запуске, мин.
    Относительная влажность воздуха
    — при конденсации, испытания согласно IEC 60068-2-38, макс.
    Устойчивость
    — к биологически активным веществам/соответствие EN 60721-3-3
    — к биологически активным веществам/соответствие EN 60721-3-5
    — к химически активным веществам/соответствие EN 60721-3-3
    — к химически активным веществам/соответствие EN 60721-3-5
    — к механически активным веществам/соответствие EN 60721-3-3
    — к механически активным веществам/соответствие EN 60721-3-5
    Операционные системы
    проприетарное Нет
    предустановленная операционная система
    Windows CE Да
    Проектирование
    Индикация сообщения Да
    Система оповещения (в том числе с буфером и квитированием) Да
    Отображение значений технологических параметров (вывод) Да
    Можно задать значения технологических параметров (ввод) Да
    Управление рецептами Да
    Программное обеспечение для проектирования
    STEP 7 Basic (TIA Portal) Нет
    STEP 7 Professional (TIA Portal) Нет
    WinCC flexible Compact Нет
    WinCC flexible Standard WinCC flexible Advanced Нет
    WinCC Basic (TIA Portal) Нет
    WinCC Comfort (TIA Portal) Да; не ниже V11 SP2
    WinCC Advanced (TIA Portal) Да; не ниже V11 SP2
    WinCC Professional (TIA Portal) Да; не ниже V11 SP2
    Языки
    Языки онлайн
    Число языков онлайн/языков исполнения 32
    Языки проекта
    Языки проекта 32
    Функции WinCC (TIA Portal)
    Библиотеки Да
    Приложения/опции
    Интернет-браузер: Да
    Word Viewer Да
    Excel Viewer Да
    PDF Viewer Да
    Media Player Да
    SIMATIC WinCC Sm@rtServer Да
    SIMATIC WinCC Audit Да
    Сценарии Visual Basic Да
    Программа планирования задач
    с управлением по времени Да
    с управлением в зависимости от задачи Да
    Вспомогательная система
    Число символов в информационном тексте 320
    Система оповещения
    Число классов сообщений 32
    Битовые сообщения
    — Число битовых сообщений 6 000
    Аналоговые сообщения
    — Число аналоговых сообщений 200
    Способ нумерации сообщений S7 Да
    Системные сообщения HMI Да
    Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) Да
    Число символов в сообщении 80
    Число значений технологических параметров на одно сообщение 8
    Группы квитирования Да
    Индикатор сообщений Да
    Буфер сообщений
    — Число записей 1 024
    — Циклический буфер Да
    — остаточн. Да
    — не требует обслуживания Да
    Управление рецептами
    Число рецептур 500
    Наборов данных на рецептуру 1 000
    Элементов на один набор данных 2 000
    Размер внутренней памяти рецептур 4 Mbyte
    Память рецептур с возможностью расширения Да
    Переменные
    Число переменных на устройство 4 096
    Число переменных на одно изображение 400
    Предельные значения Да
    Мультиплексы Да
    Структуры Да
    Массивы Да
    Изображения
    Число проектируемых изображений 750
    Шаблоны Да
    Глобальное изображение Да
    Всплывающие окна Да
    Вставные окна Да
    Выбор изображений посредством ПЛК Да
    Передача номеров изображений посредством ПЛК Да
    Графические объекты
    Число объектов на одно изображение 600
    Текстовые поля Да
    Поля ввода-вывода Да
    Графические поля ввода-вывода (графические списки) Да
    Поля ввода-вывода символов (текстовые списки) Да
    Поля даты/времени Да
    Переключатели Да
    Кнопки Да
    Графические индикаторы Да
    Иконки Да
    геометрические объекты Да
    Комплексные графические объекты
    Число комплексных объектов на одно изображение 40
    Индикация сообщений Да
    Индикация кривых Да
    Индикация пользователя Да
    Состояние/управление Да
    Индикация Sm@rtClient Да
    Индикация рецептур Да
    Индикация кривой f(x) Да
    Индикация диагностики системы Да
    Media Player Да
    HTML-браузер Да
    Отображение PDF Да
    Индикация IP-камеры Да
    Строка Да
    Ползунок Да
    Индикаторы Да
    Аналоговые/цифровые часы Да
    Списки
    Число текстовых списков на проект 500
    Число элементов в текстовом списке 500
    Число графических списков на проект 500
    Число элементов в графическом списке 500
    Архивирование
    Число архивов на устройство 50
    Число элементов в архиве 50 000
    Архив сообщений Да
    Архив значений технологических параметров Да
    Способы архивирования
    — Последовательный архив Да
    — Круговой архив Да
    Место сохранения
    — Карта памяти Да
    — USB-накопитель Да
    — Ethernet Да
    Формат хранения данных
    — CSV Да
    — TXT Да
    — RDB Да
    Безопасность
    Число групп пользователей 50
    Число полномочий пользователей 32
    Число пользователей 50
    Экспорт/импорт паролей Да
    SIMATIC Logon Да
    Протоколирование через принтер
    Сообщения Да
    Отчет (протокол смены) Да
    Печатная копия Да
    Электронная печать в файл Да; pdf, html
    Комплекты шрифтов
    Клавиатура
    — Североамериканский (английский) Да
    Передача данных (загрузка с носителя/на носитель)
    MPI/PROFIBUS DP Да
    USB Да
    Ethernet Да
    Через внешний носитель данных Нет
    Интерфейс с технологическим оборудованием
    S7-1200 Да
    S7-1500 Да
    S7-200 Да
    S7-300/400 Да
    LOGO! Да
    WinAC Да
    SINUMERIK Да; с дополнительным пакетом SINUMERIK
    SIMOTION Да
    Allen Bradley (EtherNet/IP) Да
    Allen Bradley (DF1) Да
    Mitsubishi (MC TCP/IP) Да
    Mitsubishi (FX) Да
    OMRON (FINSTCP) Нет
    OMRON (Host Link) Да
    Modicon (Modbus TCP/IP) Да
    Modicon (Modbus RTU) Да
    OPC UA Client Да
    OPC UA Server Да
    Специальные инструменты/средства проектирования
    Резервирование/восстановление вручную Да
    Автоматическое резервирование/восстановление Да
    Моделирование Да
    Переключение устройств Да
    Периферийные устройства/опции
    Периферийные устройства
    Принтер Да
    SIMATIC HMI карта памяти MM: Мультимедийная карта Да; до 128 MБ
    SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да; до 2 ГБ
    SIMATIC HMI карта памяти CF: Карта памяти Compact Flash Нет
    USB-накопитель Да
    SIMATIC IPC USB-флеш-накопитель (карта памяти USB) Да; до 16 ГБ
    SIMATIC HMI USB-флеш-накопитель (карта памяти USB) Да; до 8 ГБ
    Сетевая камера Да
    Механические свойства/материалы
    Материал корпуса (спереди)
    Пластиковый Нет
    Алюминиевый Да
    Высококачественная сталь Нет
    Размеры
    Ширина лицевой панели корпуса 415 mm
    Высота лицевой панели корпуса 310 mm
    Монтажный вырез, ширина 396 mm
    Монтажный вырез, высота 291 mm
    Монтажная глубина 75 mm
    Массы
    без упаковки 5,2 kg
    с упаковкой
    последнее изменение: 08.07.2016

    Техническая документация по 6AV2124-0QC02-0AX0

    Связанные документы

    Быстрый заказ

    Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
    в течение 4 часов






    Быстрый заказ

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
