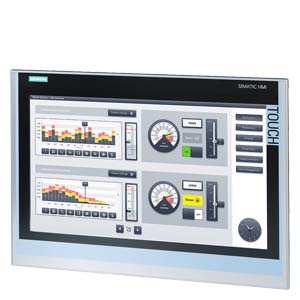

SIMATIC TP1900 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, СЕНСОРНОЕ УПРАВЛЕНИЕ, 19'' ШИРОКОФОРМАТНЫЙ TFT-ДИСПЛЕЙ (16 МЛН. ЦВЕТОВ), ИНТЕРФЕЙСЫ PROFINET И MPI/PROFIBUS DP, 24 МБ ПАМЯТИ ПОЛЬЗОВАТЕЛЯ, WINDOWS CE 6.0, НАСТРОЙКА В WINCC COMFORT V11
Разработка проектов панелей операторов серии SIMATIC Comfort Panel выполняется с использованием программного обеспечения SIMATIC WinCC от V11 с лицензией Comfort и выше. Загрузка/считывание проекта выполняется через встроенные интерфейсы Ethernet или USB панели оператора.
SIMATIC WinCC V11 является составной частью программного обеспечения TIA Portal V11. TIA Portal формирует интегрированную рабочую среду для разработки комплексных проектов на основе программируемых контроллеров SIMATIC, приборов и систем человеко-машинного интерфейса SIMATIC HMI, приводов семейства SINAMICS. В этой среде обеспечивается поддержка функций навигации проектов, единой концепции использования библиотек, централизованного управления данными и обеспечения их полной согласованности, запуска необходимых редакторов, сохранения проектов, диагностики и множества других функций.
| | SIMATIC HMI TP1900 COMFORT, COMFORT PANEL, TOUCH OPERATION, 19" WIDESCREEN-TFT-DISPLAY, 16 MIL. COLORS, PROFINET INTERFACE, MPI/PROFIBUS DP INTERFACE, 24 MB USER MEMORY, WINDOWS CE 6.0, CONFIGURABLE FROM WINCC COMFORT V11 SP2 | |
| Общая информация | ||
| Обозначение типа продукта | SIMATIC HMI TP1900 Comfort | |
| Дисплей | ||
| Модель дисплея | TFT | |
| Диагональ экрана | 18,5 in | |
| Ширина дисплея | 409,8 mm | |
| Высота дисплея | 230,4 mm | |
| Число цветов | 16 777 216 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 1 366 Pixel | |
| Вертикальное разрешение | 768 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 50 000 h | |
| Фоновая подсветка с регулируемой яркостью | Да; 0-100 % | |
| Элементы управления | ||
| Клавиатура | ||
| Функциональные клавиши | ||
| — Число функциональных клавиш | 0 | |
| — Число функциональных клавиш со светодиодами | ||
| Клавиши со светодиодами | Нет | |
| Системные клавиши | Нет | |
| Ввод цифровых/буквенных символов | ||
| — Цифровая клавиатура | Да | |
| — Буквенно-цифровая клавиатура | Да | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да | |
| Расширения системы управления технологическим процессом | ||
| Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 0 | |
| Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 0 | |
| Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) | 40 | |
| Вид конструкции/монтаж | ||
| Монтажное положение | вертикальная установка | |
| Возможность вертикального монтажа (вертикальный формат) | Да | |
| Возможность поперечного монтажа (горизонтальный формат) | Да | |
| максимально допустимый угол наклона без принудительной вентиляции | 35° | |
| Напряжение питания | ||
| Вид напряжения питания | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 1,3 A | |
| Макс. потребление тока | ||
| Импульс тока при включении It | 0,5 A·s | |
| Мощность | ||
| Нормальная потребляемая мощность | 32 W | |
| Процессор | ||
| Тип процессора | X86 | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | ||
| Флэш-память | Да | |
| ОЗУ | Да | |
| подходящее ЗУ для пользовательских данных | 24 Mbyte | |
| Вид вывода | ||
| Информационный светодиод | Нет | |
| Светодиодный индикатор питания | Нет | |
| Светодиодный индикатор ошибки | Нет | |
| Звуковой сигнал | ||
| Зуммер | Нет | |
| Динамики | Да | |
| Время | ||
| Часы | ||
| Аппаратные часы (часы реального времени) | Да | |
| Программные часы | Да | |
| буферные | Да; Нормальное время хранения в буфере 6 недель | |
| синхронизируемые | Да | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 2; 2 порта (переключатель) + независимый порт | |
| Число интерфейсов RS 485 | 1; комбинированный RS 422/485 | |
| Число USB-разъемов | 2; USB 2.0 | |
| Число разъемов USB-Mini-B | 1; 5-полюсный | |
| Число интерфейсов 20 мА (TTY) | 0 | |
| Число интерфейсов RS 232 | 0 | |
| Число интерфейсов RS 422 | 0; с RS485 | |
| Число параллельных интерфейсов | 0 | |
| Число других интерфейсов | 0 | |
| Число слотов для карты памяти SD Card | 2 | |
| с программными интерфейсами | Нет | |
| Промышленный Ethernet | ||
| Светодиодный индикатор состояния Industrial-Ethernet | 3 | |
| Число портов встроенного коммутатора | 2 | |
| Протоколы | ||
| PROFINET | Да | |
| PROFINET IO | Да | |
| IRT | Да; не ниже WinCC V12 | |
| MRP | Да | |
| PROFIBUS | Да | |
| MPI | Да | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| DHCP | Да | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Свойства сети | ||
| HTTP | Да | |
| HTTPS | Да | |
| HTML | Да | |
| XML | Да | |
| CSS | Да | |
| Active X | Да | |
| JavaScript | Да | |
| Java VM | Нет | |
| Другие протоколы | ||
| CAN | Нет | |
| MODBUS | Да | |
| EtherNet/IP | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические сообщения | ||
| Считываемая диагностическая информация | ||
| ЭМС | ||
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да | |
| Класс граничных значений B, для применения в жилых районах | Нет | |
| Степень защиты и класс защиты | ||
| IP (спереди) | IP65 | |
| Корпус, тип 4, спереди | Да | |
| Корпус, тип 4x спереди | Да | |
| IP (сзади) | IP20 | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Нет | |
| American Bureau of Shipping (ABS) | Нет | |
| Bureau Veritas (BV) | Нет | |
| Det Norske Veritas (DNV) | Нет | |
| Lloyds Register of Shipping (LRS) | Нет | |
| Nippon Kaiji Kyokai (Class NK) | Нет | |
| Polski Rejestr Statkow (PRS) | Нет | |
| Chinese Classification Society (CCS) | ||
| Защитное расстояние компаса | ||
| Максимально достижимый класс безопасности в безопасном режиме | ||
| SIL согласно EN 50126, 50128, 50129 | ||
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Нет | |
| Зона ATEX 22 | Нет | |
| Зона IECEx 2 | Нет | |
| Зона IECEx 22 | Нет | |
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Да | |
| Класс FM I Участок 2 | Да | |
| Окружающие условия | ||
| подходит для внутреннего применения | ||
| подходит для наружного применения | ||
| Температура окружающей среды при эксплуатации | ||
| Эксплуатация (вертикальный монтаж, горизонтальный формат) | ||
| — при вертикальном монтажном положении, мин. | 0 °C | |
| — при вертикальном монтажном положении, макс. | 45 °C | |
| Эксплуатация (максимальный угол наклона, горизонтальный формат) | ||
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 40 °C | |
| Эксплуатация (вертикальный монтаж, вертикальный формат) | ||
| — при вертикальном монтажном положении, мин. | 0 °C | |
| — при вертикальном монтажном положении, макс. | 40 °C | |
| Эксплуатация (максимальный угол наклона, вертикальный формат) | ||
| — при максимальном угле наклона, мин. | 0 °C | |
| — при максимальном угле наклона, макс. | 35 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Давление воздуха согласно IEC 60068-2-13 | ||
| Высота места установки над уровнем моря, макс. | ||
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 %; без конденсации | |
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| при холодном запуске, мин. | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к биологически активным веществам/соответствие EN 60721-3-5 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-5 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-5 | ||
| Операционные системы | ||
| проприетарное | Нет | |
| предустановленная операционная система | ||
| Windows CE | Да | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Нет | |
| STEP 7 Professional (TIA Portal) | Нет | |
| WinCC flexible Compact | Нет | |
| WinCC flexible Standard | Нет | |
| WinCC flexible Advanced | Нет | |
| WinCC Basic (TIA Portal) | Нет | |
| WinCC Comfort (TIA Portal) | Да; не ниже V11 SP2 | |
| WinCC Advanced (TIA Portal) | Да; не ниже V11 SP2 | |
| WinCC Professional (TIA Portal) | Да; не ниже V11 SP2 | |
| Языки | ||
| Языки онлайн | ||
| Число языков онлайн/языков исполнения | 32 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | ||
| Библиотеки | Да | |
| Приложения/опции | ||
| Интернет-браузер: | Да | |
| Word Viewer | Да | |
| Excel Viewer | Да | |
| PDF Viewer | Да | |
| Media Player | Да | |
| SIMATIC WinCC Sm@rtServer | Да | |
| SIMATIC WinCC Audit | Да | |
| Сценарии Visual Basic | Да | |
| Программа планирования задач | ||
| с управлением по времени | Да | |
| с управлением в зависимости от задачи | Да | |
| Вспомогательная система | ||
| Число символов в информационном тексте | 320 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Битовые сообщения | ||
| — Число битовых сообщений | 6 000 | |
| Аналоговые сообщения | ||
| — Число аналоговых сообщений | 200 | |
| Способ нумерации сообщений S7 | Да | |
| Системные сообщения HMI | Да | |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Да | |
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Группы квитирования | Да | |
| Индикатор сообщений | Да | |
| Буфер сообщений | ||
| — Число записей | 1 024 | |
| — Циклический буфер | Да | |
| — остаточн. | Да | |
| — не требует обслуживания | Да | |
| Управление рецептами | ||
| Число рецептур | 500 | |
| Наборов данных на рецептуру | 1 000 | |
| Элементов на один набор данных | 2 000 | |
| Размер внутренней памяти рецептур | 4 Mbyte | |
| Память рецептур с возможностью расширения | Да | |
| Переменные | ||
| Число переменных на устройство | 4 096 | |
| Число переменных на одно изображение | 400 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Да | |
| Массивы | Да | |
| Изображения | ||
| Число проектируемых изображений | 750 | |
| Шаблоны | Да | |
| Глобальное изображение | Да | |
| Всплывающие окна | Да | |
| Вставные окна | Да | |
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Число объектов на одно изображение | 600 | |
| Текстовые поля | Да | |
| Поля ввода-вывода | Да | |
| Графические поля ввода-вывода (графические списки) | Да | |
| Поля ввода-вывода символов (текстовые списки) | Да | |
| Поля даты/времени | Да | |
| Переключатели | Да | |
| Кнопки | Да | |
| Графические индикаторы | Да | |
| Иконки | Да | |
| геометрические объекты | Да | |
| Комплексные графические объекты | ||
| Число комплексных объектов на одно изображение | 40 | |
| Индикация сообщений | Да | |
| Индикация кривых | Да | |
| Индикация пользователя | Да | |
| Состояние/управление | Да | |
| Индикация Sm@rtClient | Да | |
| Индикация рецептур | Да | |
| Индикация кривой f(x) | Да | |
| Индикация диагностики системы | Да | |
| Media Player | Да | |
| HTML-браузер | Да | |
| Отображение PDF | Да | |
| Индикация IP-камеры | Да | |
| Строка | Да | |
| Ползунок | Да | |
| Индикаторы | Да | |
| Аналоговые/цифровые часы | Да | |
| Списки | ||
| Число текстовых списков на проект | 500 | |
| Число элементов в текстовом списке | 500 | |
| Число графических списков на проект | 500 | |
| Число элементов в графическом списке | 500 | |
| Архивирование | ||
| Число архивов на устройство | 50 | |
| Число элементов в архиве | 50 000 | |
| Архив сообщений | Да | |
| Архив значений технологических параметров | Да | |
| Способы архивирования | ||
| — Последовательный архив | Да | |
| — Круговой архив | Да | |
| Место сохранения | ||
| — Карта памяти | Да | |
| — USB-накопитель | Да | |
| — Ethernet | Да | |
| Формат хранения данных | ||
| — CSV | Да | |
| — TXT | Да | |
| — RDB | Да | |
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Число пользователей | 50 | |
| Экспорт/импорт паролей | Да | |
| SIMATIC Logon | Да | |
| Протоколирование через принтер | ||
| Сообщения | Да | |
| Отчет (протокол смены) | Да | |
| Печатная копия | Да | |
| Электронная печать в файл | Да; pdf, html | |
| Клавиатура | ||
| — Североамериканский (английский) | Да | |
| Передача данных (загрузка с носителя/на носитель) | ||
| MPI/PROFIBUS DP | Да | |
| USB | Да | |
| Ethernet | Да | |
| Через внешний носитель данных | Нет | |
| Интерфейс с технологическим оборудованием | ||
| S7-1200 | Да | |
| S7-1500 | Да | |
| S7-200 | Да | |
| S7-300/400 | Да | |
| LOGO! | Да | |
| WinAC | Да | |
| SINUMERIK | Да; с дополнительным пакетом SINUMERIK | |
| SIMOTION | Да | |
| Allen Bradley (EtherNet/IP) | Да | |
| Allen Bradley (DF1) | Да | |
| Mitsubishi (MC TCP/IP) | Да | |
| Mitsubishi (FX) | Да | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Да | |
| Modicon (Modbus TCP/IP) | Да | |
| Modicon (Modbus RTU) | Да | |
| OPC UA Client | Да | |
| OPC UA Server | Да | |
| Специальные инструменты/средства проектирования | ||
| Резервирование/восстановление вручную | Да | |
| Автоматическое резервирование/восстановление | Да | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Периферийные устройства/опции | ||
| Периферийные устройства | ||
| Принтер | Да | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да; до 128 MБ | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Да; до 2 ГБ | |
| SIMATIC HMI карта памяти CF: Карта памяти Compact Flash | Нет | |
| USB-накопитель | Да | |
| SIMATIC IPC USB-флеш-накопитель (карта памяти USB) | Да; до 16 ГБ | |
| SIMATIC HMI USB-флеш-накопитель (карта памяти USB) | Да; до 8 ГБ | |
| Сетевая камера | Да | |
| Механические свойства/атериалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Нет | |
| Алюминиевый | Да | |
| Высококачественная сталь | Нет | |
| Размеры | ||
| Ширина лицевой панели корпуса | 483 mm | |
| Высота лицевой панели корпуса | 337 mm | |
| Монтажный вырез, ширина | 465 mm | |
| Монтажный вырез, высота | 319 mm | |
| Монтажная глубина | 75 mm | |
| Массы | ||
| без упаковки | 6,5 kg | |
| с упаковкой | ||
| последнее изменение: | 13.07.2016 | |
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
