6AV21241GC010AX0 — Панели операторов Siemens

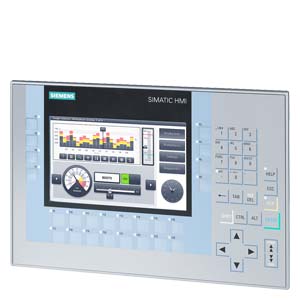

Стационарные панели операторов SIMATIC HMI Comfort (6AV2124-1GC01-0AX0)
SIMATIC KP700 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, УПРАВЛЕНИЕ КЛАВИШАМИ, 7'' ШИРОКОФОРМАТНЫЙ TFT-ДИСПЛЕЙ (16 МЛН. ЦВЕТОВ), ИНТЕРФЕЙСЫ PROFINET И MPI/PROFIBUS DP, 12 МБ ПАМЯТИ ПОЛЬЗОВАТЕЛЯ, WINDOWS CE 6.0, НАСТРОЙКА В WINCC COMFORT V11
Особенности 6AV2124-1GC01-0AX0:
- Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла.
- Наглядная визуализация процесса с использованием полей ввода-вывода, графики, кривых, бар-графиков, текстовой информации и растровых изображений.
- Наличие библиотек графических объектов, позволяющих упростить разработку проекта.
- Возможность отображения Интернет страниц, документов Adobe Acrobat, MS Word и MS Excel.
- Централизованное управление работой панелей для реализации алгоритмов энергосбережения на основе протокола PROFIenergy.
- Низкие затраты на выполнение пуско-наладочных работ и обслуживание:
- сохранение/восстановление данных проекта через интерфейсы PROFINET, USB, MPI, PROFIBUS DP или с помощью SIMATIC HMI SD карты;
- дистанционная загрузка/считывание параметров конфигурации и операционной системы с автоматической идентификацией этого процесса;
- возможность загрузки специфичных драйверов;
- длительный срок службы дисплея и клавиатуры;
- необслуживаемое сохранение данных при перебоях в питании панели.
- Возможность использования во всех регионах мира:
- поддержка 32 языков для проектирования и формирования сообщений, включая русский язык;
- до 32 выбираемых интерактивных языков;
- языково-зависимые сообщения и графика.
- Наличие стандартных программных и аппаратных интерфейсов, повышающих гибкость применения панелей:
- два слота для установки SIMATIC HMI SD карт для расширения памяти, создания резервных копий и восстановления данных проекта;
- PROFINET и MPI/ PROFIBUS для централизованного управления оперативными и проектными данными или подключения к программируемым контроллерам SIMATIC S7/ WinAC;
- наличие интерфейса USB прибора для загрузки/ считывания проекта;
- наличие интерфейса USB-Host для подключения USBStick, клавиатуры, мыши, принтера и т.д.;
- в панелях с диагональю экрана от 7” и выше: наличие аудио входа и аудио выхода, возможность использования Media Player;
- сохранение архивов и рецептур в формате CSV файлов, позволяющее использовать для их обработки стандартные компьютерные приложения (например, MS Excel).
- Модульное расширение опциональным пакетом Sm@rtServer для организации обмена данными с другими SIMATIC HMI системами и дистанционного обслуживания панели оператора.
- Наличие элемента управления для считывания и отображения диагностической информации, для получения доступа к которой ранее был необходим STEP 7.
Проектирование при помощи 6AV2124-1GC01-0AX0
Разработка проектов панелей операторов серии SIMATIC Comfort Panel выполняется с использованием программного обеспечения SIMATIC WinCC от V11 с лицензией Comfort и выше. Загрузка/считывание проекта выполняется через встроенные интерфейсы Ethernet или USB панели оператора.
SIMATIC WinCC V11 является составной частью программного обеспечения TIA Portal V11. TIA Portal формирует интегрированную рабочую среду для разработки комплексных проектов на основе программируемых контроллеров SIMATIC, приборов и систем человеко-машинного интерфейса SIMATIC HMI, приводов семейства SINAMICS. В этой среде обеспечивается поддержка функций навигации проектов, единой концепции использования библиотек, централизованного управления данными и обеспечения их полной согласованности, запуска необходимых редакторов, сохранения проектов, диагностики и множества других функций.
Технические характеристики 6AV21241GC010AX0
| | SIMATIC HMI KP700 COMFORT, COMFORT PANEL, KEY OPERATION, 7" WIDESCREEN-TFT-DISPLAY, 16 MIL. COLORS, PROFINET INTERFACE, MPI/PROFIBUS DP INTERFACE, 12 MB USER MEMORY, WINDOWS CE 6.0, CONFIGURABLE FROM WINCC COMFORT V11 | ||
| Общая информация | |||
| Обозначение типа продукта | SIMATIC HMI KP700 Comfort | ||
| Дисплей | |||
| Модель дисплея | TFT | ||
| Диагональ экрана | 7 in | ||
| Ширина дисплея | 152,4 mm | ||
| Высота дисплея | 91,4 mm | ||
| Число цветов | 16 777 216 | ||
| Разрешение (пикселей) | |||
| Горизонтальное разрешение | 800 Pixel | ||
| Вертикальное разрешение | 480 Pixel | ||
| Фоновая подсветка | |||
| СНО фоновой подсветки (при 25 ) | 80 000 h | ||
| Фоновая подсветка с регулируемой яркостью | Да; 0-100 % | ||
| Элементы управления | |||
| Клавиатура | |||
| Функциональные клавиши | |||
| — Число функциональных клавиш | 24 | ||
| — Число функциональных клавиш со светодиодами | |||
| Клавиши со светодиодами | Да | ||
| Системные клавиши | Да | ||
| Ввод цифровых/буквенных символов | |||
| — Цифровая клавиатура | Да | ||
| — Буквенно-цифровая клавиатура | Да; аналогично мобильному телефону | ||
| Сенсорное управление | |||
| Исполнение в виде сенсорного экрана | Нет | ||
| Расширения системы управления технологическим процессом | |||
| Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) | |||
| — F1...Fx | 24 | ||
| Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) | |||
| — F1...Fx | 24 | ||
| Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) | 0 | ||
| Вид конструкции/монтаж | |||
| Монтажное положение | вертикальная установка | ||
| Возможность вертикального монтажа (вертикальный формат) | Нет | ||
| Возможность поперечного монтажа (горизонтальный формат) | Да | ||
| максимально допустимый угол наклона без принудительной вентиляции | 35° | ||
| Напряжение питания | |||
| Вид напряжения питания | пост. ток | ||
| Номинальное значение (пост. ток) | 24 V | ||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | ||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||
| Входной ток | |||
| Потребление тока (номинальное) | 0,5 A | ||
| Макс. потребление тока | |||
| Импульс тока при включении It | 0,5 A·s | ||
| Мощность | |||
| Нормальная потребляемая мощность | 12 W | ||
| Процессор | |||
| Тип процессора | X86 | ||
| Запоминающее устройство | |||
| Вид запоминающего устройства | |||
| Флэш-память | Да | ||
| ОЗУ | Да | ||
| подходящее ЗУ для пользовательских данных | 12 Mbyte | ||
| Вид вывода | |||
| Информационный светодиод | Да | ||
| Светодиодный индикатор питания | Нет | ||
| Светодиодный индикатор ошибки | Нет | ||
| Звуковой сигнал | |||
| Зуммер | Нет | ||
| Динамики | Да | ||
| Время | |||
| Часы | |||
| Аппаратные часы (часы реального времени) | Да | ||
| Программные часы | Да | ||
| буферные | Да; Нормальное время хранения в буфере 6 недель | ||
| синхронизируемые | Да | ||
| Интерфейсы | |||
| Число интерфейсов Industrial Ethernet | 1; 2 порта (переключатель) | ||
| Число интерфейсов RS 485 | 1; комбинированный RS 422/485 | ||
| Число USB-разъемов | 2; USB 2.0 | ||
| Число разъемов USB-Mini-B | 1; 5-полюсный | ||
| Число интерфейсов 20 мА (TTY) | 0 | ||
| Число интерфейсов RS 232 | 0 | ||
| Число интерфейсов RS 422 | 1 | ||
| Число параллельных интерфейсов | 0 | ||
| Число других интерфейсов | 0 | ||
| Число слотов для карты памяти SD Card | 2 | ||
| с программными интерфейсами | Нет | ||
| Промышленный Ethernet | |||
| Светодиодный индикатор состояния Industrial-Ethernet | 2 | ||
| Число портов встроенного коммутатора | 2 | ||
| Протоколы | |||
| PROFINET | Да | ||
| PROFINET IO | Да | ||
| IRT | Да; не ниже WinCC V12 | ||
| MRP | Да; не ниже WinCC V12 | ||
| PROFIBUS | Да | ||
| MPI | Да | ||
| Протоколы (Ethernet) | |||
| TCP/IP | Да | ||
| DHCP | Да | ||
| SNMP | Да | ||
| DCP | Да | ||
| LLDP | Да | ||
| Свойства сети | |||
| HTTP | Да | ||
| HTTPS | Да | ||
| HTML | Да | ||
| XML | Да | ||
| CSS | Да | ||
| Active X | Да | ||
| JavaScript | Да | ||
| Java VM | Нет | ||
| Другие протоколы | |||
| CAN | Нет | ||
| MODBUS | Да | ||
| EtherNet/IP | Да | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Диагностические сообщения | |||
| Считываемая диагностическая информация | |||
| ЭМС | |||
| Излучение радиопомех согласно EN 55 011 | |||
| Класс граничных значений A, для применения в промышленных районах | Да | ||
| Класс граничных значений B, для применения в жилых районах | Нет | ||
| Степень защиты и класс защиты | |||
| IP (спереди) | IP65 | ||
| Корпус, тип 4, спереди | Да | ||
| Корпус, тип 4x спереди | Да | ||
| IP (сзади) | IP20 | ||
| Стандарты, допуски, сертификаты | |||
| Маркировка CE | Да | ||
| cULus | Да | ||
| RCM (ранее C-TICK) | Да | ||
| Допуск КС | Да | ||
| Допуск для судостроения | |||
| Germanischer Lloyd (GL) | Да | ||
| American Bureau of Shipping (ABS) | Да | ||
| Bureau Veritas (BV) | Да | ||
| Det Norske Veritas (DNV) | Да | ||
| Lloyds Register of Shipping (LRS) | Да | ||
| Nippon Kaiji Kyokai (Class NK) | Да | ||
| Polski Rejestr Statkow (PRS) | Нет | ||
| Chinese Classification Society (CCS) | |||
| Защитное расстояние компаса | |||
| Максимально достижимый класс безопасности в безопасном режиме | |||
| SIL согласно EN 50126, 50128, 50129 | |||
| Применение во взрывоопасной зоне | |||
| Зона ATEX 2 | Да | ||
| Зона ATEX 22 | Да | ||
| Зона IECEx 2 | Да | ||
| Зона IECEx 22 | Да | ||
| Класс cULus I Зона 1 | Нет | ||
| Класс cULus I Зона 2, участок 2 | Да | ||
| Класс FM I Участок 2 | Да | ||
| Окружающие условия | |||
| подходит для внутреннего применения | |||
| подходит для наружного применения | |||
| Температура окружающей среды при эксплуатации | |||
| Эксплуатация (вертикальный монтаж, горизонтальный формат) | |||
| — при вертикальном монтажном положении, мин. | 0 °C | ||
| — при вертикальном монтажном положении, макс. | 50 °C; (55°C, см. идентификатор записи: 64847814) | ||
| Эксплуатация (максимальный угол наклона, горизонтальный формат) | |||
| — при максимальном угле наклона, мин. | 0 °C | ||
| — при максимальном угле наклона, макс. | 40 °C | ||
| Эксплуатация (вертикальный монтаж, вертикальный формат) | |||
| — при вертикальном монтажном положении, мин. | 0 °C | ||
| — при вертикальном монтажном положении, макс. | 40 °C | ||
| Эксплуатация (максимальный угол наклона, вертикальный формат) | |||
| — при максимальном угле наклона, мин. | 0 °C | ||
| — при максимальном угле наклона, макс. | 35 °C | ||
| Температура окружающей среды при хранении/транспортировке | |||
| мин. | -20 °C | ||
| макс. | 60 °C | ||
| Давление воздуха согласно IEC 60068-2-13 | |||
| Высота места установки над уровнем моря, макс. | |||
| Относительная влажность воздуха | |||
| Эксплуатация, макс. | 90 %; без конденсации | ||
| Расширенные условия окружающей среды | |||
| относительно температуры окружающей среды, давления воздуха, высоты установки | |||
| при холодном запуске, мин. | |||
| Относительная влажность воздуха | |||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | |||
| Устойчивость | |||
| — к биологически активным веществам/соответствие EN 60721-3-3 | |||
| — к биологически активным веществам/соответствие EN 60721-3-5 | |||
| — к химически активным веществам/соответствие EN 60721-3-3 | |||
| — к химически активным веществам/соответствие EN 60721-3-5 | |||
| — к механически активным веществам/соответствие EN 60721-3-3 | |||
| — к механически активным веществам/соответствие EN 60721-3-5 | |||
| Операционные системы | |||
| проприетарное | Нет | ||
| предустановленная операционная система | |||
| Windows CE | Да | ||
| Проектирование | |||
| Индикация сообщения | Да | ||
| Система оповещения (в том числе с буфером и квитированием) | Да | ||
| Отображение значений технологических параметров (вывод) | Да | ||
| Можно задать значения технологических параметров (ввод) | Да | ||
| Управление рецептами | Да | ||
| Программное обеспечение для проектирования | |||
| STEP 7 Basic (TIA Portal) | Нет | ||
| STEP 7 Professional (TIA Portal) | Нет | ||
| WinCC flexible Compact | Нет | ||
| WinCC flexible Standard | Нет | ||
| WinCC flexible Advanced | Нет | ||
| WinCC Basic (TIA Portal) | Нет | ||
| WinCC Comfort (TIA Portal) | Да; не ниже V11 | ||
| WinCC Advanced (TIA Portal) | Да; не ниже V11 | ||
| WinCC Professional (TIA Portal) | Да; не ниже V11 | ||
| Языки | |||
| Языки онлайн | |||
| Число языков онлайн/языков исполнения | 32 | ||
| Языки проекта | |||
| Языки проекта | 32 | ||
| Функции WinCC (TIA Portal) | |||
| Библиотеки | Да | ||
| Приложения/опции | |||
| Интернет-браузер: | Да | ||
| Word Viewer | Да | ||
| Excel Viewer | Да | ||
| PDF Viewer | Да | ||
| Media Player | Да | ||
| SIMATIC WinCC Sm@rtServer | Да | ||
| SIMATIC WinCC Audit | Да | ||
| Сценарии Visual Basic | Да | ||
| Программа планирования задач | |||
| с управлением по времени | Да | ||
| с управлением в зависимости от задачи | Да | ||
| Вспомогательная система | |||
| Число символов в информационном тексте | 70 | ||
| Система оповещения | |||
| Число классов сообщений | 32 | ||
| Битовые сообщения | |||
| — Число битовых сообщений | 4 000 | ||
| Аналоговые сообщения | |||
| — Число аналоговых сообщений | 200 | ||
| Способ нумерации сообщений S7 | Да | ||
| Системные сообщения HMI | Да | ||
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Да | ||
| Число символов в сообщении | 80 | ||
| Число значений технологических параметров на одно сообщение | 8 | ||
| Группы квитирования | Да | ||
| Индикатор сообщений | Да | ||
| Буфер сообщений | |||
| — Число записей | 1 024 | ||
| — Циклический буфер | Да | ||
| — остаточн. | Да | ||
| — не требует обслуживания | Да | ||
| Управление рецептами | |||
| Число рецептур | 300 | ||
| Наборов данных на рецептуру | 500 | ||
| Элементов на один набор данных | 1 000 | ||
| Размер внутренней памяти рецептур | 2 Mbyte | ||
| Память рецептур с возможностью расширения | Да | ||
| Переменные | |||
| Число переменных на устройство | 2 048 | ||
| Число переменных на одно изображение | 400 | ||
| Предельные значения | Да | ||
| Мультиплексы | Да | ||
| Структуры | Да | ||
| Массивы | Да | ||
| Изображения | |||
| Число проектируемых изображений | 500 | ||
| Шаблоны | Да | ||
| Глобальное изображение | Да | ||
| Всплывающие окна | Да | ||
| Вставные окна | Да | ||
| Выбор изображений посредством ПЛК | Да | ||
| Передача номеров изображений посредством ПЛК | Да | ||
| Графические объекты | |||
| Число объектов на одно изображение | 400 | ||
| Текстовые поля | Да | ||
| Поля ввода-вывода | Да | ||
| Графические поля ввода-вывода (графические списки) | Да | ||
| Поля ввода-вывода символов (текстовые списки) | Да | ||
| Поля даты/времени | Да | ||
| Переключатели | Да | ||
| Кнопки | Да | ||
| Графические индикаторы | Да | ||
| Иконки | Да | ||
| геометрические объекты | Да | ||
| Комплексные графические объекты | |||
| Число комплексных объектов на одно изображение | 20 | ||
| Индикация сообщений | Да | ||
| Индикация кривых | Да | ||
| Индикация пользователя | Да | ||
| Состояние/управление | Да | ||
| Индикация Sm@rtClient | Да | ||
| Индикация рецептур | Да | ||
| Индикация кривой f(x) | Да | ||
| Индикация диагностики системы | Да | ||
| Media Player | Да | ||
| HTML-браузер | Да | ||
| Отображение PDF | Да | ||
| Индикация IP-камеры | Да | ||
| Строка | Да | ||
| Ползунок | Да | ||
| Индикаторы | Да | ||
| Аналоговые/цифровые часы | Да | ||
| Списки | |||
| Число текстовых списков на проект | 500 | ||
| Число элементов в текстовом списке | 500 | ||
| Число графических списков на проект | 500 | ||
| Число элементов в графическом списке | 500 | ||
| Архивирование | |||
| Число архивов на устройство | 50 | ||
| Число элементов в архиве | 20 000 | ||
| Архив сообщений | Да | ||
| Архив значений технологических параметров | Да | ||
| Способы архивирования | |||
| — Последовательный архив | Да | ||
| — Круговой архив | Да | ||
| Место сохранения | |||
| — Карта памяти | Да | ||
| — USB-накопитель | Да | ||
| — Ethernet | Да | ||
| Формат хранения данных | |||
| — CSV | Да | ||
| — TXT | Да | ||
| — RDB | Да | ||
| Безопасность | |||
| Число групп пользователей | 50 | ||
| Число полномочий пользователей | 32 | ||
| Число пользователей | 50 | ||
| Экспорт/импорт паролей | Да | ||
| SIMATIC Logon | Да | ||
| Протоколирование через принтер | |||
| Сообщения | Да | ||
| Отчет (протокол смены) | Да | ||
| Печатная копия | Да | ||
| Электронная печать в файл | Да; pdf, html | ||
| Комплекты шрифтов | |||
| Клавиатура | |||
| — Североамериканский (английский) | Да | ||
| Передача данных (загрузка с носителя/на носитель) | |||
| MPI/PROFIBUS DP | Да | ||
| USB | Да | ||
| Ethernet | Да | ||
| Через внешний носитель данных | Нет | ||
| Интерфейс с технологическим оборудованием | |||
| S7-1200 | Да | ||
| S7-1500 | Да | ||
| S7-200 | Да | ||
| S7-300/400 | Да | ||
| LOGO! | Да | ||
| WinAC | Да | ||
| SINUMERIK | Да; с дополнительным пакетом SINUMERIK | ||
| SIMOTION | Да | ||
| Allen Bradley (EtherNet/IP) | Да | ||
| Allen Bradley (DF1) | Да | ||
| Mitsubishi (MC TCP/IP) | Да | ||
| Mitsubishi (FX) | Да | ||
| OMRON (FINS TCP) | Нет | ||
| OMRON (Host Link) | Да | ||
| Modicon (Modbus TCP/IP) | Да | ||
| Modicon (Modbus RTU) | Да | ||
| OPC UA Client | Да | ||
| OPC UA Server | Да | ||
| Специальные инструменты/средства проектирования | |||
| Резервирование/восстановление вручную | Да | ||
| Автоматическое резервирование/восстановление | Да | ||
| Моделирование | Да | ||
| Переключение устройств | Да | ||
| Периферийные устройства/опции | |||
| Периферийные устройства | |||
| Принтер | Да | ||
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да; до 128 MБ | ||
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Да; до 2 ГБ | ||
| SIMATIC HMI карта памяти CF: Карта памяти Compact Flash | Нет | ||
| USB-накопитель | Да | ||
| SIMATIC IPC USB-флеш-накопитель (карта памяти USB) | Да; до 16 ГБ | ||
| SIMATIC HMI USB-флеш-накопитель (карта памяти USB) | Да; до 8 ГБ | ||
| Сетевая камера | Да | ||
| Материал корпуса (спереди) | |||
| Пластиковый | Нет | ||
| Алюминиевый | Да | ||
| Высококачественная сталь | Нет | ||
| Размеры | |||
| Ширина лицевой панели корпуса | 308 mm | ||
| Высота лицевой панели корпуса | 204 mm | ||
| Монтажный вырез, ширина | 281 mm | ||
| Монтажный вырез, высота | 177 mm | ||
| Монтажная глубина | 63 mm | ||
| Массы | |||
| без упаковки | 2,2 kg | ||
| с упаковкой | 2,8 kg | ||
| последнее изменение: | 13.07.2016 | ||
Техническая документация по 6AV2124-1GC01-0AX0
Связанные документы
- Каталог продукции «Программируемые кнопочные панели Simatic HMI KP8/KP8F/KP32F»
язык: RU, страниц: , размер: 352.08 Кб - Каталог продукции «Панели операторов серии SIMATIC Basic Panel»
язык: RU, страниц: , размер: 161.62 Кб - Руководство пользователя «Панели операторов SIMATIC HMI»
язык: RU, страниц: 130, размер: 9.35 Мб - Каталог продукции «Панели операторов серии SIMATIC HMI Comfort Panel»
язык: RU, страниц: , размер: 184.64 Кб - Каталог продукции «Промышленные тонкие клиенты SIMATIC Industrial Thin Client»
язык: RU, страниц: , размер: 356.49 Кб - Каталог продукции «Переносные панели оператора SIMATIC Mobile Panel 177 / 277 / 277 IWLAN»
язык: RU, страниц: , размер: 279.65 Кб - Каталог продукции «Графические панели оператора SIMATIC OP 73, OP 77A/B»
язык: RU, страниц: 2, размер: 426.69 Кб - Каталог продукции «Аппаратура специального исполнения SIMATIC»
язык: RU, страниц: 46, размер: 2.62 Мб - Каталог продукции «Панели оператора SIMATIC серии 177»
язык: RU, страниц: 2, размер: 484.30 Кб - Каталог продукции «Панели оператора SIMATIC TP 277/OP 277»
язык: RU, страниц: 2, размер: 440.29 Кб - Каталог продукции «Многофункциональные панели оператора SIMATIC MP 177, MP 277 и MP 377»
язык: RU, страниц: 2, размер: 635.96 Кб - Руководство пользователя «SIMATIC HMI Многофункциональная панель MP 270B, сенсорная панель ТР 270,
панель оператора ОР 270 »
язык: RU, страниц: 274, размер: 5.69 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора MP370»
язык: RU, страниц: 276, размер: 4.93 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса MP 377 (WinCC flexible)»
язык: RU, страниц: 119, размер: 4.28 Мб - Руководство пользователя «Панель оператора SIMATIC HMI Panel MP 277 (WinCC flexible)»
язык: RU, страниц: 326, размер: 1.41 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP27 и OP37»
язык: RU, страниц: 228, размер: 4.20 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора ОР 393»
язык: RU, страниц: 10, размер: 3.76 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP5, OP15, OP20»
язык: RU, страниц: 212, размер: 3.86 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP7, OP17»
язык: RU, страниц: 174, размер: 3.71 Мб - Руководство по конфигурированию/установке «Устройства HMI Панели оператора OP 73, OP 77A, OP 77B (WinCC flexible)»
язык: RU, страниц: 244, размер: 2.30 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса OP 73micro, TP 177micro (WinCC flexible)»
язык: RU, страниц: 196, размер: 1.96 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 177A, TP 177B, OP 177B (WinCC flexible)»
язык: RU, страниц: 312, размер: 5.91 Мб - Руководство пользователя «Siemens SIMATIC Текстовая панель (TD)»
язык: RU, страниц: 3, размер: 2.36 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Сенсорная панель ТР 070»
язык: RU, страниц: 80, размер: 1.68 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 277, OP 277 (WinCC flexible)»
язык: RU, страниц: 272, размер: 1.20 Мб - Брошюра «SIMATIC HMI Операторские панели для любых задач»
язык: RU, страниц: 28, размер: 5.94 Мб
