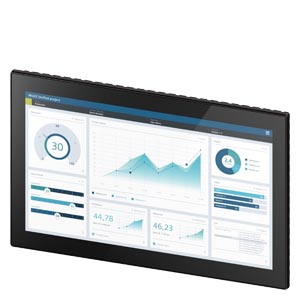

SIMATIC HMI панель MTP1900, Unified Comfort Panel, neutral, touch operation, 18.5“ widescreen TFT display, 16 million colors, PROFINET interface, configurable as of WinCC Unified Comfort V16, contains open-source software, which is provided free of charge see enclosed DVD

Купить 6AV21283UB360AX1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 511788 руб.

Технические характеристики 6AV21283UB360AX1

SIMATIC HMI, панель MTP1900 серии Unified Comfort, без логотипа Siemens, сенсорное управление, широкоформатный TFT-дисплей с диагональю 18.5", 16 млн цветов, интерфейс PROFINET, настройка в среде разработки WinCC Unified Comfort V16, содержит ПО с открыты

Общая информация

Обозначение типа продукта

MTP1900 Unified Comfort

Дисплей

Модель дисплея

TFT

Диагональ экрана

18,5 in

Ширина дисплея

408,96 mm

Высота дисплея

230,04 mm

Число цветов

16 777 216

Разрешение (пикселей)

● Горизонтальное разрешение

1 920 pixel

● Вертикальное разрешение

1 080 pixel

Фоновая подсветка

● СНО фоновой подсветки (при 25 ℃)

50 000 h; при 25°C

● Фоновая подсветка с регулируемой яркостью

Да; 10 ... 100 %

Элементы управления

Клавиатура

● Цифровая клавиатура

Да; Экранная клавиатура

● Буквенно-цифровая клавиатура

Да; Экранная клавиатура

Сенсорное управление

● Исполнение в виде сенсорного экрана

Да

● Исполнение в виде экрана Multitouch

Да

Вид конструкции/монтаж

Монтажное положение

вертикальная установка

Возможность вертикального монтажа (вертикальный формат)

Да

Возможность поперечного монтажа (горизонтальный формат)

Да

максимально допустимый угол наклона без принудительной вентиляции

35°

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

1,2 A

Макс. потребление тока

1,7 A

Импульс тока при включении I²t

0,5 A²·s

Запоминающее устройство

Флэш-память

Да

ОЗУ

Да

Вид вывода

Звуковой сигнал

● Зуммер

Да

● Динамики

Нет

Время

Часы

● Аппаратные часы (часы реального времени)

Да

● Программные часы

Да

● буферные

Да; Нормальное время хранения в буфере 6 недель

● синхронизируемые

Да

Интерфейсы

Число интерфейсов Industrial Ethernet

2; 2 порта (переключатель) + независимый порт

Число интерфейсов RS 485

1; комбинированный RS 422 / 485

Число интерфейсов RS 422

0; с RS 485

Число USB-разъемов

4; USB 3.1 Gen. 1 (типа A)

Число слотов для карты памяти SD Card

Промышленный Ethernet

● сеть Industrial Ethernet, светодиод состояния

● Число портов встроенного коммутатора

Протоколы

PROFINET

Да

PROFINET IO

Нет

Протоколы (Ethernet)

● TCP/IP

Да

● DHCP

Да

● SNMP

Да

● DCP

Да

● LLDP

Да

Режим дублирования

Резервирование среды передачи

— MRP

Да

ЭМС

Излучение радиопомех согласно EN 55 011

● Класс граничных значений A, для применения в промышленных районах

Да

● Класс граничных значений B, для применения в жилых районах

Нет

Степень защиты и класс защиты

IP (спереди)

IP65

IP (сзади)

IP20

NEMA (спереди)

● Корпус, тип 4x спереди

Да

● Корпус, тип 12, спереди

Да

Стандарты, допуски, сертификаты

экологический профиль Siemens (SEP)

Siemens EcoTech

Маркировка CE

Да

маркировка UKCA

Да

cULus

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

CCC

Да

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

309 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

87,4 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

236 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-15,4 kg

Применение во взрывоопасной зоне

● Зона ATEX 2

Да

● Зона ATEX 22

Да

● Зона IECEx 2

Да

● Зона IECEx 22

Да

● Класс cULus I Зона 2, участок 2

Да

● cULus класс II раздел 2

Да

● Класс FM I Участок 2

Да

● FM класс II раздел 2

Да

Допуск для судостроения

● Germanischer Lloyd (GL)

Нет; включено в DNV

● American Bureau of Shipping (ABS)

Да

● Bureau Veritas (BV)

Да

● Det Norske Veritas (DNV)

Да

● Корейский регистр судоходства (KRS)

Да

● Lloyds Register of Shipping (LRS)

Да

● Nippon Kaiji Kyokai (Class NK)

Да

● Chinese Classification Society (CCS)

Да

Окружающие условия

подходит для внутреннего применения

Да

подходит для наружного применения

Нет

Температура окружающей среды при эксплуатации

Эксплуатация (вертикальный монтаж, горизонтальный формат)

— при вертикальном настенном монтаже, мин.

0 °C

— при вертикальном настенном монтаже, макс.

45 °C

Эксплуатация (максимальный угол наклона, горизонтальный формат)

— при максимальном угле наклона, мин.

0 °C

— при максимальном угле наклона, макс.

40 °C

Эксплуатация (вертикальный монтаж, вертикальный формат)

— при вертикальном настенном монтаже, мин.

0 °C

— при вертикальном настенном монтаже, макс.

40 °C

Эксплуатация (максимальный угол наклона, вертикальный формат)

— при максимальном угле наклона, мин.

0 °C

— при максимальном угле наклона, макс.

35 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-20 °C

● макс.

60 °C

Относительная влажность воздуха

● Эксплуатация, макс.

90 %; без конденсации

Операционные системы

проприетарное

Да

Проектирование

Индикация сообщения

Да

Система оповещения (в том числе с буфером и квитированием)

Да

Отображение значений технологических параметров (вывод)

Да

Можно задать значения технологических параметров (ввод)

Да

Управление рецептами

Да

Программное обеспечение для проектирования

● WinCC Unified Comfort Engineering (TIA Portal)

Да

● WinCC Unified PC Engineering (TIA Portal)

Да

Языки

Языки онлайн

● Число языков онлайн/языков исполнения

Языки проекта

● Языки проекта

Функциональность в среде WinCC Unified

Библиотеки

Да

Приложения/опции

● Writer

Да

● Интернет-браузер:

Да

● Media Player

Да

● SIMATIC WinCC Sm@rtServer

Да

● SIMATIC WinCC Audit

Да

● Unified Collaboration

Да

JavaScript

Да

Программа планирования задач

● с управлением по времени

Да

● с управлением в зависимости от задачи

Да

Вспомогательная система

● Число символов в информационном тексте

● Число текстов на сообщение

Система оповещения

● Число классов сообщений

● Битовые сообщения

— Число битовых сообщений

9 000

● Аналоговые сообщения

— Число аналоговых сообщений

300

● Способ нумерации сообщений S7

Да

● Системные сообщения HMI

Да

● прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... )

Да

● Число символов в сообщении

512

● Число значений технологических параметров на одно сообщение

● Группы квитирования

Да

● Индикатор сообщений

Да; как динамические мини-приложения

● Буфер сообщений

Да; конфигурирован как архив аварийных сообщений

— Циклический буфер

Да

— остаточн.

Да

— не требует обслуживания

Да

Администрирование блоков параметров (рецептур)

● Число типов блоков параметров

750

● Число блоков параметров на тип блоков параметров

2 000

● Число записей на блок параметров

1 000

● Объем внутреннего ЗУ для блоков параметров

12 Mbyte

● Расширяемое ЗУ для блоков параметров

Да

Переменные

● Число переменных на устройство

8 000

● Число переменных на одно изображение

800

● Предельные значения

Да

● Структуры

Да

● Массивы

Да

Изображения

● Число проектируемых изображений

1 200

● Лицевая панель

Да

Графические объекты

● Число объектов на одно изображение

1 200

● Окно для изображений

Да

● Текстовые поля

Да

● Поля ввода-вывода

Да

● Графические поля ввода-вывода (графические списки)

Да

● Поля ввода-вывода символов (текстовые списки)

Да

● Масштабируемая векторная графика (SVG)

Да

● Поля даты/времени

Да

● Флажок

Да

● Поле выбора

Да

● Переключатели

Да

● Кнопки

Да

● Графические индикаторы

Да

● Иконки

Да

● Отображение Custom Web

Да

● геометрические объекты

Да

Комплексные графические объекты

● Число комплексных объектов на одно изображение

● Индикация сообщений

Да

● Индикация кривых

Да

● Индикация пользователя

Да

● Состояние/управление

Нет

● Отображение блоков параметров

Да

● HTML-браузер

Да

● Строка

Да

● Ползунок

Да

● Индикаторы

Да

● Аналоговые/цифровые часы

Да

Списки

● Число текстовых списков на проект

750

● Число элементов в текстовом списке

750

● Число графических списков на проект

750

● Число элементов в графическом списке

750

Архивирование

● Число архивов на устройство

● Число элементов в архиве

500 000

● Архив сообщений

Да

● Архив значений технологических параметров

Да

● Способы архивирования

— Последовательный архив

Да

— Круговой архив

Да

● Место сохранения

— Карта памяти

Да

— USB-накопитель

Да

— Ethernet

Нет

Безопасность

● Число ролей

● Число пользовательских лицензий

20; число предварительно заданных функциональных прав

● Число пользователей

200

● Экспорт/импорт паролей

Да

● централизованное администрирование пользователей

Да; не ниже WinCC V17

Передача данных (загрузка с носителя/на носитель)

● USB

Нет

● Ethernet

Да

● с помощью внешнего носителя информации

Да; не ниже WinCC Unified V17

Интерфейс с технологическим оборудованием

● S7-1200

Да

● S7-1500

Да

● S7-200

Нет

● S7-300/400

Да

● Число соединений S7

● LOGO!

Да; не ниже WinCC Unified V20

● SIMOTION

Нет

● OPC UA Client

Да

● OPC UA Server

Да

● Программный контроллер/ Open Controller

Да

Специальные инструменты/средства проектирования

● Резервирование/восстановление вручную

Да

● Автоматическое резервирование/восстановление

Да

● Моделирование

Да

● Переключение устройств

Да

Периферийные устройства/опции

Периферийные устройства

Принтер, устройство для считывания штриховых кодов

Принтер

Да

SIMATIC HMI карта памяти MM: Мультимедийная карта

Нет

SIMATIC HMI карта памяти SD: Карта памяти Secure Digital

Да

SIMATIC HMI карта памяти CF: Карта памяти Compact Flash

Нет

USB-накопитель

Да

SIMATIC IPC USB-флеш-накопитель (карта памяти USB)

Да

SIMATIC HMI USB-флеш-накопитель (карта памяти USB)

Да

Сетевая камера

Нет

Механические свойства/материалы

Материал корпуса (спереди)

● Алюминиевый

Да

Размеры

Ширина лицевой панели корпуса

464 mm

Высота лицевой панели корпуса

294 mm

Монтажный вырез, ширина

447,9 mm

Монтажный вырез, высота

277,9 mm

Монтажная глубина

73 mm

Массы

Масса (без упаковки)

5,5 kg

Классификации

	Версия	Классификация
eClass	14	27-33-02-01
eClass	12	27-33-02-01
eClass	9.1	27-33-02-01
eClass	9	27-33-02-01
eClass	8	27-24-23-02
eClass	7.1	27-24-23-02
eClass	6	27-24-23-02
ETIM	10	EC001412
ETIM	9	EC001412
ETIM	8	EC001412
ETIM	7	EC001412

Разрешения / Сертификаты

General Product Approval
		Miscellaneous	China RoHS
EMV	For use in hazardous locations
				Miscellaneous	FM
For use in hazardous locations		Maritime application
CCC-Ex
Maritime application				Environment
NK / Nippon Kaiji Kyokai		CCS (China Classification Society)	KR (Korean Register of Shipping)
