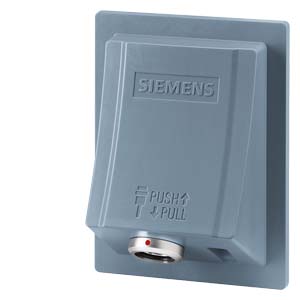

Siemens 6AV2125-2AE03-0AX0 система визуализации

Name: Siemens 6AV2125-2AE03-0AX0 система визуализации
Brand: Siemens
Price: 15657 RUB
Availability: InStock

SIMATIC HMI, компактная соединительная коробка для мобильных панелей, решение для шкафов, PROFINET и PROFISAFE, подключение реле безопасности, распознавание точки подключения

Купить 6AV21252AE030AX0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 15657 руб.

Технические характеристики 6AV21252AE030AX0

SIMATIC HMI connection box compact for Mobile Panels, installation in control cabinet, PROFINET and PROFIsafe, connection of safety relay, Connection point detection

Общая информация

Обозначение типа продукта

Соединительный блок

Функция продукта

● Управление на базе Web

Нет

Отказоустойчивое оборудование

Контроль безопасности по прямому соединению

● Штекерное переключение без прерывания цепи аварийного останова

Нет

● Штекерное переключение с прерыванием цепи аварийного останова

Да

● Контроль выключателя аварийного останова

Да

● Контроль выключателя аварийного останова

Да

● Контроль переключателя сигнала разрешения

Да

Контроль безопасности по PROFIsafe

● Штекерное переключение без прерывания цепи аварийного останова

Да

● Штекерное переключение с прерыванием цепи аварийного останова

Нет

● Контроль выключателя аварийного останова

Да

● Контроль выключателя аварийного останова

Да

● Контроль переключателя сигнала разрешения

Да

Вид конструкции/монтаж

Настенный/непосредственный монтаж

Нет

Монтаж в распределительный шкаф

Да

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

18 mA

Импульс тока при включении I²t

0,003 A²·s

Мощность

Потребляемая активная мощность, тип.

0,43 W

Интерфейсы

Число интерфейсов Industrial Ethernet

Число разъемов PROFINET

Идентификация точки соединения

Да

Промышленный Ethernet

● сеть Industrial Ethernet, светодиод состояния

Протоколы

PROFINET

Да; Функциональность переключения отсутствует

IRT

Нет

PROFIsafe

Да; Функциональность переключения отсутствует

EtherNet/IP

Да

Интерфейс AS-Interface

Нет

EIB/KNX

Нет

Протоколы (Ethernet)

● TCP/IP

Да; Функциональность переключения отсутствует

● DHCP

Нет

● SNMP

Нет

● DCP

Нет

● LLDP

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Нет

Другие протоколы

● MODBUS

Да

● другие системы шин

Нет

ЭМС

Излучение радиопомех согласно EN 55 011

● Класс граничных значений A, для применения в промышленных районах

Да; EN 61000-6-4, излучение помех: предназначено для применения в промышленных районах.

● Класс граничных значений B, для применения в жилых районах

Нет

Степень защиты и класс защиты

IP (спереди)

IP65

IP (сзади)

IP20

Стандарты, допуски, сертификаты

Маркировка CE

Да

cULus

Да

RCM (ранее C-TICK)

Да

Допуск КС

Нет; в ходе выполнения

применяется для функций обеспечения безопасности

Да

Максимально достижимый класс безопасности в безопасном режиме

● Уровень производительности согласно ISO 13849-1

PLe

● Уровень полноты безопасности согласно IEC 61508

SIL 3

Применение во взрывоопасной зоне

● Зона ATEX 2

Нет

● Зона ATEX 22

Нет

● Класс cULus I Зона 1

Нет

● Класс cULus I Зона 2, участок 2

Нет

● Класс FM I Участок 2

Нет

Допуск для судостроения

● Germanischer Lloyd (GL)

Да

● American Bureau of Shipping (ABS)

Да

● Bureau Veritas (BV)

Да

● Det Norske Veritas (DNV)

Да

● Корейский регистр судоходства (KRS)

Да

● Lloyds Register of Shipping (LRS)

Да

● Nippon Kaiji Kyokai (Class NK)

Да

● Polski Rejestr Statkow (PRS)

Нет

● Chinese Classification Society (CCS)

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

55 °C

Относительная влажность воздуха

● Эксплуатация, макс.

90 %

Проектирование

Программное обеспечение для проектирования

● STEP 7 Professional (TIA Portal)

Нет

● WinCC Comfort (TIA Portal)

Нет

● WinCC Advanced (TIA Portal)

Нет

● WinCC Professional (TIA Portal)

Нет

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Да

● Алюминиевый

Нет

● Высококачественная сталь

Нет

Размеры

Ширина

96 mm

Высота

125 mm

Глубина

77,9 mm

Монтажный вырез, ширина

78 mm

Монтажный вырез, высота

107 mm

Монтажная глубина

30 mm

Массы

Масса (без упаковки)

0,25 kg

масса (с упаковкой)

0,29 kg

Классификации

	Версия	Классификация
eClass	14	27-33-02-92
eClass	12	27-33-02-92
eClass	9.1	27-33-02-92
eClass	9	27-33-02-92
eClass	8	27-24-92-03
eClass	7.1	27-24-92-03
eClass	6	27-24-92-03
ETIM	10	EC002584
ETIM	9	EC002584
ETIM	8	EC002584
ETIM	7	EC002584
IDEA	4	3552
UNSPSC	15	32-15-17-03

Разрешения / Сертификаты

General Product Approval
		Miscellaneous	Manufacturer Declaration	China RoHS
General Product Approval		Functional Saftey			Maritime application
		TUEV	TUEV	Type Examination Certificate
Maritime application
			NK / Nippon Kaiji Kyokai		CCS (China Classification Society)
Maritime application	other
KR (Korean Register of Shipping)	Type Examination Certificate
