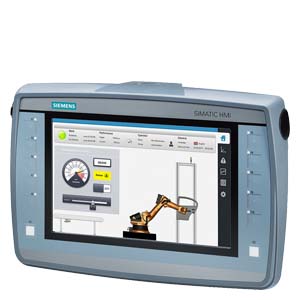

6AV21252JB030AX0 — мобильные панели операторов Siemens SIMATIC HMI.
SIMATIC HMI, МОБИЛЬНАЯ ПАНЕЛЬ KTP900 MOBILE, TFT-ДИСПЛЕЙ 9.0'' , 800 X 480 ТОЧЕК, 16M ЦВЕТОВ, УПРВЛЕНИЕ СЕНСОРНОЕ И КНОПОЧНОЕ, 10 ФУНКЦИОНАЛЬНЫХ КЛАВИШ, 1 ИНТЕРФЕЙС PROFINET/INDUSTRIAL ETHERNET, 1 РАЗЪЁМ MULTIMEDIA CARD, 1 РАЗЪЁМ USB, НАСТРОЙКА В СРЕДЕ WINCC COMFORT НАЧИНАЯ С ВЕРСИИ V13 SP1
- Панели операторов для выполнения функций оперативного управления и мониторинга из наиболее удобных для оператора точек.
- Оптимальное сочетание функций визуального контроля, оперативного управления и мониторинга работы одной или нескольких производственных машин/ установок с помощью одной панели оператора.
- Наличие модификаций с проводным или беспроводным подключением к системам автоматизации.
- Наличие модификаций для работы в системах обеспечения безопасности и противоаварийной защиты.
- Подключение/ отключение панели во время работы системы управления.
- Цветной сенсорный дисплей в сочетании с мембранной клавиатурой (зависит от модификации).
- Обмен данными с системами автоматизации через PROFIBUS, PROFINET или IWLAN (зависит от модификации).
- Свободно конфигурируемые функциональные клавиши с встроенными светодиодами (отсутствуют в Mobile Panel 277 10”).
- Поддержка кириллицы, отображение текстовой информации на русском языке.
Переносные панели операторов 6AV2125-2JB03-0AX0 оказываются наиболее эффективными в тех случаях, когда:
- необходимо выполнять операции оперативного управления и мониторинга производственными машинами и установками, не требующими постоянного присутствия обслуживающего персонала,
- оператору необходимо выбирать наиболее удобные точкидля управления работой манипуляторов, роботов, подъемников, конвейеров, протяженных сборочных линий и т.д.
В любой точке подключения переносная панель быстро переходит в рабочее состояние, автоматически идентифицирует точку подключения и выводит на экран соответствующий интерфейс.
Одна переносная панель способна заменить множество стационарно установленных панелей, что существенно снижает затраты заказчика на построение системы оперативного управления и мониторинга.
Особенности 6AV21252JB030AX0
- Снижение затрат на построение системы человеко-машинного интерфейса за счет использования одной переносной вместо нескольких стационарно установленных панелей.
- Гибкие варианты проводного или беспроводного подключения к системам автоматизации.
- Быстрый переход в состояние готовности к работе с автоматической идентификацией точки подключения.
- Надежное функционирование с поддержкой концепции построения систем противоаварийной защиты и обеспечения безопасности.
- Компактный эргономичный корпус, незначительная масса.
- Промышленное исполнение.
- Полная поддержка требований концепции Totally Integrated Automation.
- Обширная библиотека с набором готовых графических объектов.
- Возможность применения во всех регионах мира:
- 5 (в Mobile Panel 177) или 16 (в Mobile Panel 277) интерактивных языков;
- 32 языка для формирования текстовой информации в проекте, включая русский язык (ввод текстовой информации только на английском языке).
- Снижение затрат на обслуживание за счет:
- сохранения/ восстановления параметров конфигурации через интерфейс связи с процессом или с помощью ММС карты;
- загрузки/считывания проекта через любой коммуникационный интерфейс прибора с автоматической идентификацией этого процесса;
- длительного срока службы встроенного дисплея.
- Наличия полного комплекта технической документации “SIMATIC HMI Manual Collection”.
Технические характеристики 6AV21252JB030AX0
| | SIMATIC HMI KTP900 MOBILE, 9.0'' TFT DISPLAY, 800 X 480 PIXELS,16M COLOR, KEY AND TOUCH OPERATION, 10 FUNCTION KEYS, 1 X PROFINET/INDUSTRIAL ETHERNET INTERFACE; 1 X MULTIMEDIA CARD, 1 X USB, CONFIGURABLE FROM WINCC COMFORT V13 SP1 | |
| Общая информация | ||
| Обозначение типа продукта | SIMATIC HMI KTP900 Mobile | |
| Дисплей | ||
| Модель дисплея | Широкоэкранный дисплей TFT, фоновая светодиодная подсветка | |
| Диагональ экрана | 9 in | |
| Число цветов | 16 777 216 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 800 Pixel | |
| Вертикальное разрешение | 480 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 50 000 h | |
| Фоновая подсветка с регулируемой яркостью | Да; 0-100 % | |
| Элементы управления | ||
| Клавиатура | ||
| Функциональные клавиши | ||
| — Число функциональных клавиш | 10 | |
| Клавиши со светодиодами | Да | |
| Системные клавиши | Нет | |
| Ввод цифровых/буквенных символов | ||
| — Цифровая клавиатура | Да; Экранная клавиатура | |
| — Буквенно-цифровая клавиатура | Да; Экранная клавиатура | |
| Специальные элементы управления | ||
| Клавиша останова (с принудительной блокировкой) | Нет | |
| Клавиша аварийного останова (с принудительной блокировкой) | Нет | |
| Клавиша аварийного останова (с подсветкой и принудительной блокировкой) | Нет | |
| Переключатель сигнала разрешения (3-ступенчатый) | Нет | |
| Замковый выключатель | Нет | |
| Нажимной выключатель с подсветкой | Да | |
| Камера | ||
| Встроенная камера | Нет | |
| Расширения системы управления технологическим процессом | ||
| Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 10 | |
| Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7) | ||
| — F1...Fx | 10 | |
| Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) | 32 | |
| Напряжение питания | ||
| Вид напряжения питания | пост. ток | |
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимй диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Потребление тока (номинальное) | 450 mA | |
| Импульс тока при включении It | 0,135 A·s | |
| Мощность | ||
| Нормальная потребляемая мощность | 11 W | |
| Процессор | ||
| Тип процессора | ARM | |
| Запоминающее устройство | ||
| Флэш-память | Да | |
| ОЗУ | Да | |
| подходящее ЗУ для пользовательских данных | 12 Mbyte | |
| Вид вывода | ||
| Светодиодный индикатор питания | Нет | |
| Светодиодный индикатор безопасного состояния | Нет | |
| Светодиодный индикатор передачи данных | Нет | |
| Светодиодный индикатор батареи | Нет | |
| Вибрация | Нет | |
| Время | ||
| Часы | ||
| буферные | Да | |
| синхронизируемые | Да | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 1 | |
| Число разъемов PROFINET | 1 | |
| Число интерфейсов RS 485 | 0 | |
| Число USB-разъемов | 1; USB 2.0 | |
| Число интерфейсов 20 мА (TTY) | 0 | |
| Число интерфейсов RS 232 | 0 | |
| Число интерфейсов RS 422 | 0 | |
| Число параллельных интерфейсов | 0 | |
| Число других интерфейсов | 0 | |
| Число разъемов беспроводного интернета | 0 | |
| Число слотов для карты памяти SD Card | 1 | |
| с программными интерфейсами | Нет | |
| Протоколы | ||
| PROFINET | Да | |
| PROFINET IO | Да | |
| PROFIsafe | Нет | |
| PROFIBUS | Нет | |
| MPI | Нет | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| DHCP | Да | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Свойства сети | ||
| HTTP | Да | |
| HTTPS | Да | |
| HTML | Да | |
| XML | Нет | |
| CSS | Да | |
| Active X | Нет | |
| JavaScript | Да | |
| Java VM | Нет | |
| Другие протоколы | ||
| MODBUS | Да | |
| EtherNet/IP | Да | |
| другие системы шин | Нет | |
| Функции связи | ||
| Беспроводное соединение | ||
| поддерживаемые стандарты | ||
| — согласно IEEE 802.11 | Нет | |
| — Bluetooth | Нет | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| ЭМС | ||
| Излучение радиопомех согласно EN 55 011 | ||
| Класс граничных значений A, для применения в промышленных районах | Да | |
| Класс граничных значений B, для применения в жилых районах | Нет | |
| Степень защиты и класс защиты | ||
| IP65 (полностью) | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Нет; готовится | |
| применяется для функций обеспечения безопасности | Нет | |
| Допуск для судостроения | ||
| Germanischer Lloyd (GL) | Нет | |
| American Bureau of Shipping (ABS) | Нет | |
| Bureau Veritas (BV) | Нет | |
| Det Norske Veritas (DNV) | Нет | |
| Lloyds Register of Shipping (LRS) | Нет | |
| Nippon Kaiji Kyokai (Class NK) | Нет | |
| Polski Rejestr Statkow (PRS) | Нет | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень производительности согласно EN ISO 13849-1:2008 | нет | |
| Уровень полноты безопасности согласно IEC 61508 | Нет | |
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | Нет | |
| Зона ATEX 22 | Нет | |
| Зона IECEx 2 | Нет | |
| Зона IECEx 22 | Нет | |
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Нет | |
| Класс FM I Участок 2 | Нет | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 1,2 m | |
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 45 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 % | |
| Операционные системы | ||
| проприетарное | Нет | |
| предустановленная операционная система | ||
| Windows CE | Да | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Программное обеспечение для проектирования | ||
| STEP 7 Basic (TIA Portal) | Нет | |
| STEP 7 Professional (TIA Portal) | Нет | |
| WinCC flexible Compact | Нет | |
| WinCC flexible Standard | Нет | |
| WinCC flexible Advanced | Нет | |
| WinCC Basic (TIA Portal) | Нет | |
| WinCC Comfort (TIA Portal) | Да | |
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| Языки | ||
| Языки онлайн | ||
| Число языков онлайн/языков исполнения | 32 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | ||
| Библиотеки | Да | |
| Приложения/опции | ||
| Интернет-браузер: | Да | |
| Word Viewer | Нет | |
| Excel Viewer | Нет | |
| PDF Viewer | Да | |
| Media Player | Нет | |
| SIMATIC WinCC Sm@rtServer | Да | |
| SIMATIC WinCC Audit | Да | |
| Сценарии Visual Basic | Да | |
| Программа планирования задач | ||
| с управлением по времени | Да | |
| с управлением в зависимости от задачи | Да | |
| Вспомогательная система | ||
| Число символов в информационном тексте | 500 | |
| Многопользовательский проект | ||
| Число проектов (внутр.) | 0 | |
| Число проектов (внеш.) | 0 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Битовые сообщения | ||
| — Число битовых сообщений | 4 000 | |
| Аналоговые сообщения | ||
| — Число аналоговых сообщений | 200 | |
| Способ нумерации сообщений S7 | Да | |
| Системные сообщения HMI | Да | |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Да | |
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Группы квитирования | Да | |
| Индикатор сообщений | Да | |
| Буфер сообщений | ||
| — Число записей | 1 024 | |
| — Циклический буфер | Да | |
| — остаточн. | Да | |
| — не требует обслуживания | Да | |
| Управление рецептурами | ||
| Число рецептур | 300 | |
| Наборов данных на рецептуру | 500 | |
| Элементов на один набор данных | 1 000 | |
| Размер внутренней памяти рецептур | 2 Mbyte | |
| Память рецептур с возможностью расширения | Да | |
| Переменные | ||
| Число переменных на устройство | 2 048 | |
| Число переменных на одно изображение | 400 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Да | |
| Массивы | Да | |
| Изображения | ||
| Число проектируемых изображений | 500 | |
| Шаблоны | Да | |
| Глобальное изображение | Да | |
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Число объектов на одно изображение | 400 | |
| Текстовые поля | Да | |
| Поля ввода-вывода | Да | |
| Графические поля ввода-вывода (графические списки) | Да | |
| Поля ввода-вывода символов (текстовые списки) | Да | |
| Поля даты/времени | Да | |
| Переключатели | Да | |
| Графические индикаторы | Да | |
| Иконки | Да | |
| геометрические объекты | Да/td> | |
| Комплексные графические объекты | ||
| Число комплексных объектов на одно изображение | 20 | |
| Индикация сообщений | Да | |
| Индикация кривых | Да | |
| Индикация пользователя | Да | |
| Состояние/управление | Да | |
| Индикация Sm@rtClient | Да | |
| Индикация рецептур | Да | |
| Индикация кривой f(x) | Да | |
| Индикация диагностики системы | Да | |
| Media Player | Нет | |
| Строка | Да | |
| Ползунок | Да | |
| Индикаторы | Да | |
| Аналоговые/цифровые часы | Да | |
| Списки | ||
| Число текстовых списков на проект | 500 | |
| Число элементов в текстовом списке | 500 | |
| Число графических списков на проект | 500 | |
| Число элементов в графическом списке | 500 | |
| Архивирование | ||
| Число архивов на устройство | 50 | |
| Число элементов в архиве | 20 000 | |
| Архив сообщений | Да | |
| Архив значений технологических параметров | Да | |
| Способы архивирования | ||
| — Последовательный архив | Да | |
| — Круговой архив | Да | |
| Место сохранения | ||
| — Карта памяти | Да | |
| — USB-накопитель | Да | |
| — Ethernet | Да | |
| Формат хранения данных | ||
| — CSV | Да | |
| — TXT | Нет | |
| — RDB | Да | |
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Число пользователей | 50 | |
| Экспорт/импорт паролей | Да | |
| SIMATIC Logon | Да | |
| Протоколирование через принтер | ||
| Сообщения | Да | |
| Отчет (протокол смены) | Да | |
| Печатная копия | Нет | |
| Электронная печать в файл | Нет | |
| Комплекты шрифтов | ||
| Клавиатура | ||
| — Североамериканский (английский) | Да | |
| Передача данных (загрузка с носителя/на носитель) | ||
| MPI/PROFIBUS DP | Нет | |
| USB | Нет | |
| Ethernet | Да | |
| Беспроводной интернет | Нет | |
| Через внешний носитель данных | Да; Резервирование/восстановление | |
| Интерфейс с технологическим оборудованием | ||
| S7-1200 | Да | |
| S7-1500 | Да | |
| S7-200 | Да | |
| S7-300/400 | Да | |
| LOGO! | Да | |
| WinAC | Да; WinAC RTX | |
| SINUMERIK | Да | |
| SIMOTION | Да | |
| Allen Bradley (EtherNet/IP) | Да | |
| Allen Bradley (DF1) | Нет | |
| Mitsubishi (MC TCP/IP) | Да | |
| Mitsubishi (FX) | Да | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Нет | |
| Modicon (Modbus TCP/IP) | Да | |
| Modicon (Modbus RTU) | Нет | |
| OPC UA Client | Да | |
| OPC UA Server | Да | |
| Специальные инструменты/средства проектирования | ||
| Резервирование/восстановление вручную | Да | |
| Автоматическое резервирование/восстановление | Да | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Периферийные устройства/опции | ||
| Периферийные устройства | ||
| Принтер | Да | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Да | |
| USB-накопитель | Да | |
| Сетевая камера | Да | |
| Возможность загрузки дополнительных программных компонентов | Да; Опции SIMATIC | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Пластиковый | Да | |
| Алюминиевый | Нет | |
| Высококачественная сталь | Нет | |
| Размеры | ||
| Ширина лицевой панели корпуса | 307,5 mm | |
| Высота лицевой панели корпуса | 200,9 mm | |
| Массы | ||
| без упаковки | 1,5 kg | |
| с упаковкой | 1,6 kg | |
| последнее изменение: | 20.06.2016 | |
Техническая документация по 6AV2125-2JB03-0AX0
Связанные документы
- Каталог продукции «Программируемые кнопочные панели Simatic HMI KP8/KP8F/KP32F»
язык: RU, страниц: , размер: 352.08 Кб - Каталог продукции «Панели операторов серии SIMATIC Basic Panel»
язык: RU, страниц: , размер: 161.62 Кб - Руководство пользователя «Панели операторов SIMATIC HMI»
язык: RU, страниц: 130, размер: 9.35 Мб - Каталог продукции «Панели операторов серии SIMATIC HMI Comfort Panel»
язык: RU, страниц: , размер: 184.64 Кб - Каталог продукции «Промышленные тонкие клиенты SIMATIC Industrial Thin Client»
язык: RU, страниц: , размер: 356.49 Кб - Каталог продукции «Переносные панели оператора SIMATIC Mobile Panel 177 / 277 / 277 IWLAN»
язык: RU, страниц: , размер: 279.65 Кб - Каталог продукции «Графические панели оператора SIMATIC OP 73, OP 77A/B»
язык: RU, страниц: 2, размер: 426.69 Кб - Каталог продукции «Аппаратура специального исполнения SIMATIC»
язык: RU, страниц: 46, размер: 2.62 Мб - Каталог продукции «Панели оператора SIMATIC серии 177»
язык: RU, страниц: 2, размер: 484.30 Кб - Каталог продукции «Панели оператора SIMATIC TP 277/OP 277»
язык: RU, страниц: 2, размер: 440.29 Кб - Каталог продукции «Многофункциональные панели оператора SIMATIC MP 177, MP 277 и MP 377»
язык: RU, страниц: 2, размер: 635.96 Кб - Руководство пользователя «SIMATIC HMI Многофункциональная панель MP 270B, сенсорная панель ТР 270,
панель оператора ОР 270 »
язык: RU, страниц: 274, размер: 5.69 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора MP370»
язык: RU, страниц: 276, размер: 4.93 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса MP 377 (WinCC flexible)»
язык: RU, страниц: 119, размер: 4.28 Мб - Руководство пользователя «Панель оператора SIMATIC HMI Panel MP 277 (WinCC flexible)»
язык: RU, страниц: 326, размер: 1.41 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP27 и OP37»
язык: RU, страниц: 228, размер: 4.20 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора ОР 393»
язык: RU, страниц: 10, размер: 3.76 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP5, OP15, OP20»
язык: RU, страниц: 212, размер: 3.86 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP7, OP17»
язык: RU, страниц: 174, размер: 3.71 Мб - Руководство по конфигурированию/установке «Устройства HMI Панели оператора OP 73, OP 77A, OP 77B (WinCC flexible)»
язык: RU, страниц: 244, размер: 2.30 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса OP 73micro, TP 177micro (WinCC flexible)»
язык: RU, страниц: 196, размер: 1.96 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 177A, TP 177B, OP 177B (WinCC flexible)»
язык: RU, страниц: 312, размер: 5.91 Мб - Руководство пользователя «Siemens SIMATIC Текстовая панель (TD)»
язык: RU, страниц: 3, размер: 2.36 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Сенсорная панель ТР 070»
язык: RU, страниц: 80, размер: 1.68 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 277, OP 277 (WinCC flexible)»
язык: RU, страниц: 272, размер: 1.20 Мб - Брошюра «SIMATIC HMI Операторские панели для любых задач»
язык: RU, страниц: 28, размер: 5.94 Мб
