6AV66461AC220AX0 — Промышленные тонкие клиенты SIMATIC Industrial Thin Client.

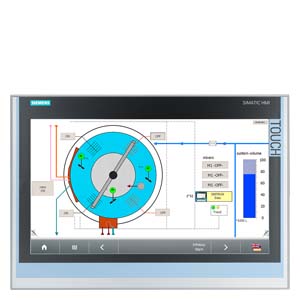

SIMATIC ITC1900, ПРОМЫШЛЕННЫЙ ''ТОНКИЙ КЛИЕНТ'', ШИРОКОФОРМАТНЫЙ TFT-ЭКРАН, 19'', СЕНСОРНЫЙ, ПОДДЕРЖИВАЕМЫЕ ПРОТОКОЛЫ: RDP, VNC, SMARTSERVER, WEB
6AV66461AC220AX0 SIMATIC ITC (Industrial Thin Client) — это приборы оперативного управления и мониторинга, ориентированные на работу в режиме “тонких” клиентов. На их основе могут создаваться удаленные терминалы промышленных и офисных компьютеров, а также Sm@rtServer совместимых панелей операторов. Связь с главным компьютером/ панелью оператора выполняется через сеть PROFINET/ Industrial Ethernet или установкой непосредственного Ethernet соединения с ведущей станцией.
Тонкие клиенты SIMATIC ITC могут настраиваться на работу в режиме:
- Sm@rtServer клиента для доступа к данным приборов человеко-машинного интерфейса, оснащенных опциональным обеспечением Sm@rtServer;
- RDP клиента для обеспечения доступа к программам Windows с использованием протокола RDP (Remote Desktop Protocol);
- NC клиента для обеспечения доступа к программам Windows с использованием протокола VNC (Virtual Network Computing);
- SINUMERIK TCU (Thin Client Unit) для обеспечения доступа к данным блоков управления SINUMERIK PCU/NCU;
- Web клиента (HTML) для обеспечения доступа к Web серверу (например, к Web серверу контроллера SIMATIC S7 или к интранету).
Применение промышленных тонких клиентов не требует установки дополнительного программного обеспечения и лицензирования. Настройка параметров может выполняться на локальном уровне с помощью встроенного в прибор мастера конфигурирования или дистанционно с помощью программного обеспечения RCC (Remote Configuration Center).
Промышленные тонкие клиенты могут использоваться для решения следующих задач:
- Отображение и запуск Web контента на Web сервере (например, в контроллере SIMATIC S7, интернете или интранете) с помощью встроенного Web браузера.
- Запуск проекта WinCC на другом приборе человеко-машинного интерфейса или на компьютере через Sm@rtServer.
- Запуск HMI приложений (например, WinCC), офисных приложений (например, Excel) или SAP с использованием протокола RDP.
- Дистанционная работа с компьютером с использованием протокола VNC.
- Оперативное управление и мониторинг систем числового программного управления SINUMERIK.
Технические характеристики 6AV66461AC220AX0
| | SIMATIC ITC1900, INDUSTRIAL THIN CLIENT, 19" WIDESCREEN-TFT-DISPLAY, TOUCH OPERATION, SUPPORTED PROTOCOLS: RDP, VNC, SMARTSERVER, WEB | |
| Дисплей | ||
| Модель дисплея | Широкоэкранный дисплей TFT, фоновая светодиодная подсветка | |
| Диагональ экрана | 18,5 in | |
| Ширина дисплея | 409,8 mm | |
| Высота дисплея | 230,4 mm | |
| Число цветов | 16 777 216 | |
| Разрешение (пикселей) | ||
| Горизонтальное разрешение | 1 366 Pixel | |
| Вертикальное разрешение | 768 Pixel | |
| Фоновая подсветка | ||
| Тип фоновой подсветки | LED, с регулируемой яркостью | |
| СНО фоновой подсветки (до 50%, при 25 ) | ||
| Фоновая подсветка с регулируемой яркостью | Да; 5-100 % | |
| Элементы управления | ||
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да | |
| экранная клавиатура | Да | |
| Вид конструкции/монтаж | ||
| Возможен монтаж в стойку | ||
| Встроенный прибор | Да | |
| Допустимый угол назад относительно вертикали (пульт) | ||
| Допустимый угол вперед относительно вертикали (потолочный монтаж) | ||
| Напряжение питания | ||
| Вид напряжения питания | 24 В пост. тока | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| Макс. потребление тока | 1,3 A | |
| Импульс тока при включении It | 0,5 A·s | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 1 | |
| USB на задней панели | 2 | |
| USB на передней панели | 0 | |
| Разъем для клавиатуры/мыши | USB | |
| Промышленный Ethernet | ||
| Макс. скорости передачи данных | 1 000 Mbit/s | |
| Протоколы | ||
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| DHCP | Да | |
| SNMP | Да | |
| DCP | Да | |
| LLDP | Да | |
| Свойства сети | ||
| HTTP | Да | |
| HTTPS | ||
| HTML | Да; HTML5 | |
| XML | Да | |
| CSS | Да | |
| Active X | ||
| JavaScript | Да | |
| Протоколы (оконечное соединение) | ||
| Sm@rtServer | Да | |
| RDP | Да | |
| VNC Viewer | Да | |
| Citrix | Нет | |
| SINUMERIK | Да | |
| Протоколы | ||
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — PROFIenergy | Нет | |
| Степень защиты и класс защиты | ||
| IP65 спереди | Да | |
| IP66 спереди | ||
| IP66K спереди | ||
| Корпус, тип 4, спереди | ||
| Корпус, тип 4x спереди | ||
| Корпус, тип 12, спереди | ||
| IP20 сзади | Да | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | Да | |
| Допуск CSA | ||
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Допуск КС | Да | |
| CCC | ||
| Применение во взрывоопасной зоне | ||
| Зона ATEX 2 | ||
| Зона ATEX 22 | ||
| Зона IECEx 2 | ||
| Зона IECEx 22 | ||
| Класс cULus I Зона 1 | Нет | |
| Класс cULus I Зона 2, участок 2 | Да; готовится | |
| Класс FM I Участок 2 | Да; готовится | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 45 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 90 % | |
| программное обеспечение | ||
| Интернет-браузер | Да | |
| PDF-ридер | Да | |
| Проектирование | ||
| Конфигурация | ||
| Автономная | Да | |
| Удаленное администрирование | Да; с Remote Configuration Center (RCC) не ниже версии V2.0 | |
| Языки | ||
| Языки онлайн | ||
| Немецкий | Да | |
| Английский | Да | |
| Периферийные устройства/опции | ||
| Периферийные устройства | ||
| USB-накопитель | Да; Возможность подключения носителя USB | |
| Механические свойства/материалы | ||
| Материал корпуса (спереди) | ||
| Алюминиевый | Да | |
| Стекло | ||
| Размеры | ||
| Ширина лицевой панели корпуса | 483 mm | |
| Высота лицевой панели корпуса | 337 mm | |
| Монтажный вырез, ширина | 465 mm | |
| Монтажный вырез, высота | 319 mm | |
| Монтажная глубина | 75 mm | |
| Массы | ||
| без упаковки | 6,5 kg | |
| с упаковкой | 7,1 kg | |
| последнее изменение: | 13.07.2016 | |
