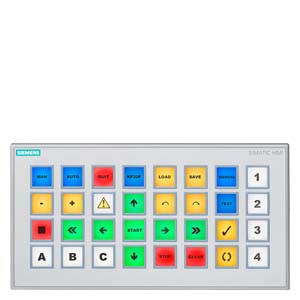

Siemens 6AV3688-3EH47-0AX0 система визуализации

Name: Siemens 6AV3688-3EH47-0AX0 система визуализации
Brand: Siemens
Price: 133956 RUB
Availability: InStock

SIMATIC HMI KP32F PN, КНОПОЧНАЯ ПАНЕЛЬ KP32F PN, 32 КЛАВИШИ С КОРОТКИМ ХОДОМ И МНОГОЦВЕТНОЙ СВЕТОДИОДНОЙ ПОДСВЕТКОЙ, ИНТЕРФЕЙС PROFINET С ПОДДЕРЖКОЙ ПРОФИЛЯ PROFISAFE, 32 DI/DO И 4 SAFETY DI КОНТАКТА, =24 В ПИТАНИЯ С ПРОХОДНЫМИ КЛЕММАМИ НАСТРОЙКА В STEP7

Купить 6AV36883EH470AX0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 133956 руб.

Технические характеристики 6AV36883EH470AX0

SIMATIC HMI KP32F PN, Key Panel, 32 short-stroke keys with multi-colored LEDs, PROFINET interfaces with PROFIsafe, 16 DI+16 DI/DO, 4 safety DI pins, 24 V DC can be looped through parameterizable as of STEP 7 V5.5

Общая информация

Обозначение типа продукта

KP32F PN

Элементы управления

с параметрируемыми клавишами

Да

Клавиатура

● Мембранная клавиатура

— Свободно подписываемые мембранные клавиши

Да

● Функциональные клавиши

— Число функциональных клавиш

● Короткоходовые клавиши

— Число короткоходовых клавиш

Расширения системы управления технологическим процессом

● Светодиоды прямого действия (светодиоды в качестве периферийных устройств вывода модуля S7)

8; Яркость регулируется

● Число цветовых режимов светодиодов

5; красный, зеленый, синий, желтый, белый

● Клавиши прямого действия (клавиши в качестве периферийных устройств вывода модуля S7)

Вид конструкции/монтаж

Вид крепления

Монтажный зажим

Монтажное положение

вертикальная установка

Монтаж на стойке

Нет

Монтаж спереди

Да

Монтаж на шины

Нет

Настенный/непосредственный монтаж

Нет

Возможность вертикального монтажа (вертикальный формат)

Да

Возможность поперечного монтажа (горизонтальный формат)

Да

максимально допустимый угол наклона без принудительной вентиляции

30°; вперед/назад

Число мест монтажа для командных и сигнальных устройств

Напряжение питания

Вид напряжения питания

Номинальное значение (пост. ток)

24 V; 24 В прошлифовано в штекере, извлечение без прерывания

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Потребление тока (номинальное)

1 A

Цифровые входы

Число входов

32; Всего входов и выходов не более 32 и 2 x SIL 2 или 4 x SIL 3

Входное напряжение

● Номинальное значение (пост. ток)

24 V

Цифровые выводы

Вид выходов

16; Сумма входов и выходов не более 32

Защита от короткого замыкания

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

100 mA

Выходное напряжение

● Номинальное значение (пост. ток)

24 V; равнопотенциальный

Суммарный ток выходов

● Макс. ток на канал

100 mA

● Макс. суммарный ток на узел

800 mA

Интерфейсы

Число интерфейсов Industrial Ethernet

2; для построения линий и контуров без внеш. коммутатора

Число разъемов PROFINET

2; включая коммутатор

Промышленный Ethernet

● сеть Industrial Ethernet, светодиод состояния

2; на порт

● Число портов встроенного коммутатора

2; на порт

Протоколы

PROFINET

Да; включая Shared Device, ПЛК производства сторонних компаний

PROFINET IO

Да

PROFINET CBA

Нет

IRT

Да

PROFIsafe

Да; 2x SIL 3 (два канала) или 4x SIL 2 (один канал) датчик аварийного останова

PROFIBUS

Нет

EtherNet/IP

Нет

MPI

Нет

Интерфейс AS-Interface

Нет

EIB/KNX

Нет

Протоколы (Ethernet)

● TCP/IP

Нет

Режим дублирования

Резервирование среды передачи

— MRP

Да

Другие протоколы

● AS-Interface Safety at Work

Нет

● CAN

Нет

● Data-Highway

Нет

● DeviceNet

Нет

● DeviceNet Safety

Нет

● Foundation Fieldbus

Нет

● INTERBUS

Нет

● INTERBUS-Safety

Нет

● Локальная управляющая сеть (LON)

Нет

● MODBUS

Нет

● SafetyBUS p

Нет

● SERCOS

Нет

● SUCOnet

Нет

● другие системы шин

Нет

Функции испытания и ввода в эксплуатацию

Испытание осветительного оборудования

Да; при включении

Испытание кнопок и сигнальных ламп

Да; Автоматически при включении

ЭМС

Излучение радиопомех согласно EN 55 011

● Класс граничных значений A, для применения в промышленных районах

Да; Группа 1, измерено на расстоянии 10 м

● Класс граничных значений B, для применения в жилых районах

Нет

Степень защиты и класс защиты

IP (спереди)

IP65

IP (сзади)

IP20

NEMA (спереди)

● Корпус, тип 4, спереди

Нет

● Корпус, тип 4x спереди

Да; включая NEMA12

Стандарты, допуски, сертификаты

Маркировка CE

Да

cULus

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

CCC

Нет; не требуется

применяется для функций обеспечения безопасности

Да

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

113 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

38,5 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

82,3 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

-8,27 kg

Применение во взрывоопасной зоне

● Зона ATEX 2

Нет

● Зона ATEX 22

Нет

● Класс cULus I Зона 1

Нет

● Класс cULus I Зона 2, участок 2

Нет

● Класс FM I Участок 2

Нет

Допуск для судостроения

● Germanischer Lloyd (GL)

Нет

● American Bureau of Shipping (ABS)

Нет

● Bureau Veritas (BV)

Нет

● Det Norske Veritas (DNV)

Нет

● Lloyds Register of Shipping (LRS)

Нет

● Nippon Kaiji Kyokai (Class NK)

Нет

● Polski Rejestr Statkow (PRS)

Нет

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

55 °C

Эксплуатация (вертикальный монтаж, горизонтальный формат)

— при вертикальном настенном монтаже, мин.

0 °C

— при вертикальном настенном монтаже, макс.

55 °C

Эксплуатация (максимальный угол наклона, горизонтальный формат)

— при максимальном угле наклона, мин.

0 °C

— при максимальном угле наклона, макс.

45 °C

Эксплуатация (вертикальный монтаж, вертикальный формат)

— при вертикальном настенном монтаже, мин.

0 °C

— при вертикальном настенном монтаже, макс.

55 °C

Эксплуатация (максимальный угол наклона, вертикальный формат)

— при максимальном угле наклона, мин.

0 °C

— при максимальном угле наклона, макс.

45 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-20 °C

● макс.

60 °C

Относительная влажность воздуха

● Эксплуатация, макс.

95 %; без конденсации

Проектирование

Программное обеспечение для проектирования

● STEP 7 Basic (TIA Portal)

Да

● STEP 7 Professional (TIA Portal)

Да

Функции WinCC (TIA Portal)

Интерфейс с технологическим оборудованием

● S7-1200

Да; с ET 200pro CPU и ET 200S CPU

● S7-1500

Да

● S7-200

Нет

● S7-300/400

Да; с функциональным ЦП: не ниже STEP 7 V11 SP1 и Safety V11 (или выше), без функционального ЦП: STEP 7 или не ниже SIMATIC STEP 7 Basic V11 (или выше)

● LOGO!

Нет

● WinAC

Да

● SINUMERIK

Нет

● SIMOTION

Нет

● Allen Bradley (EtherNet/IP)

Нет

● Allen Bradley (DF1)

Нет

● Mitsubishi (MC TCP/IP)

Нет

● Mitsubishi (FX)

Нет

● OMRON (FINS TCP)

Нет

● OMRON (Host Link)

Нет

● Modicon (Modbus TCP/IP)

Нет

● Modicon (Modbus RTU)

Нет

Механические свойства/материалы

Материал корпуса (спереди)

● Пластиковый

Нет

● Алюминиевый

Да

● Высококачественная сталь

Нет

Срок службы

● Короткоходовые клавиши (в циклах коммутации)

1 500 000

● Светодиоды (продолжительность включения)

100 %

Размеры

Ширина лицевой панели корпуса

295 mm

Высота лицевой панели корпуса

155 mm

Монтажный вырез, ширина

277 mm; Макс. толщина монтажной панели 2 - 6 мм

Монтажный вырез, высота

137 mm

Монтажная глубина

37 mm; включая перекрестный штекер SIMATIC Ethernet

Массы

Масса (без упаковки)

1 220 g

Классификации

	Версия	Классификация
eClass	14	27-33-02-04
eClass	12	27-33-02-04
eClass	9.1	27-33-02-04
eClass	9	27-33-02-04
eClass	8	27-24-23-05
eClass	7.1	27-24-23-05
eClass	6	27-24-23-05
ETIM	10	EC001415
ETIM	9	EC001415
ETIM	8	EC001415
ETIM	7	EC001415
IDEA	4	5266
UNSPSC	15	39-12-22-21

Разрешения / Сертификаты

General Product Approval

EMV	For use in hazardous locations	Functional Saftey			other
		TUEV	Type Examination Certificate	TUEV	PROFINET
other	Environment	Industrial Communication
PROFIsafe		PROFIsafe	PROFINET
