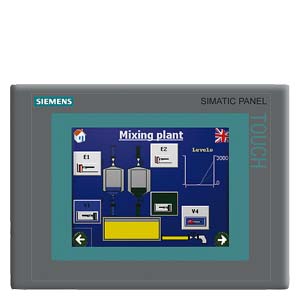

    6AV6643-0AA01-1AX0 — панель оператора Simatic, снятая с поставок.

    6AV6643-0AA01-1AX0 панели операторов Simatic, снятые с поставок

    SIMATIC TP 277 6'', СЕНСОРНАЯ ПАНЕЛЬ, 5.7'' TFT ЭКРАН, 4 MB ПАМЯТЬ ПОЛЬЗОВАТЕЛЯ, НАСТРАИВАЕТСЯ В СРЕДЕ WINCC FLEXIBLE 2005 STANDARD ИЛИ ВЫШЕ

    Указанная позиция снята с поставок. Мы готовы предложить Вам замену Вашей панели 6AV6643-0AA01-1AX0 на HMI Simatic нового поколения.

    По вопросам заказа пишите нам в отдел продаж: sale@proenergo.ru

    Технические характеристики 6AV6643-0AA01-1AX0

    AS OF 2015-01-01 THE PRODUCT IS BLOCKED FOR DELIVERY AND IS NO LONGER AVAILABLE AS A NEW PART. INFORMATION ABOUT SUCCESSOR SEE SIMATIC UPDATE ID: 62977695 FOR FURTHER QUESTIONS PLEASE APPROACH YOUR SIEMENS CONTACT PERSON. SIMATIC TP 277 6" TOUCH PANEL 5.7" TFT DISPLAY 4 MB CONFIGURING MEMORY, CONFIGURABLE WITH WINCC FLEXIBLE 2005 STANDARD OR HIGHER
    Общая информация
    Конфигурация, выполняемая на заказ Да
    Дисплей
    Модель дисплея TFT
    Диагональ экрана 5,7 in
    Число градаций серого 0
    Число цветов 256
    Тип цвета Цвета
    Разрешение (пикселей)
    Горизонтальное разрешение 320 Pixel
    Вертикальное разрешение 240 Pixel
    Фоновая подсветка
    СНО фоновой подсветки (при 25 ) 60 000 h
    Элементы управления
    Элементы управления Сенсорный экран
    Клавиатура
    Системные клавиши Нет
    Ввод цифровых/буквенных символов Да/да
    — Шестнадцатеричная клавиатура Да
    Сенсорное управление
    Исполнение в виде сенсорного экрана Да; аналоговый, резистивный
    Способ присоединения
    Разъем для мыши/клавиатуры/устройства для считывания штриховых кодов USB/USB/USB
    Вид конструкции/монтаж
    Монтажное положение вертикальная установка
    Напряжение питания
    Вид напряжения питания пост. ток
    Процессор
    Тип процессора RISC 32 бит
    Запоминающее устройство
    Вид запоминающего устройства Флэш-память/ОЗУ
    подходящее ЗУ для пользовательских данных 4 Mbyte
    ОЗУ
    Максимальная емкость главного ЗУ 64 Mbyte
    Время
    Часы
    Тип Программные часы, с синхронизацией, без буферизации
    буферные Нет
    синхронизируемые Да
    Интерфейсы
    Интерфейсы/тип шины 1 x RS422, 1 x RS485, 1 x Ethernet (RJ45)
    Число интерфейсов RS 485 1
    USB-разъем 1 x USB
    Слот для мультимедийной карты 1x разъем для Multimedia Card, до макс. 128 МБ
    с программными интерфейсами Нет
    Промышленный Ethernet
    Интерфейс Industrial-Ethernet 1 x Ethernet (RJ45)
    Протоколы
    PROFINET IO Да
    PROFIsafe Нет
    PROFIBUS Да
    Протоколы (Ethernet)
    TCP/IP Да
    Другие протоколы
    EtherNet/IP Нет
    MODBUS Да
    другие системы шин Да
    Степень защиты и класс защиты
    Спереди IP65, NEMA 4x (в смонтированном состоянии)
    IP (спереди) IP65
    IP (сзади) IP20
    Стандарты, допуски, сертификаты
    Сертификаты CE, UL, NEMA 4x
    применяется для функций обеспечения безопасности Нет
    Окружающие условия
    Температура окружающей среды при эксплуатации
    мин. 0 °C
    макс. 50 °C
    Температура окружающей среды при хранении/транспортировке
    мин. -20 °C
    макс. 60 °C
    Относительная влажность воздуха
    Эксплуатация, макс. 80 %
    Операционные системы
    Операционная система Windows CE
    Проектирование
    Индикация сообщения Да
    Система оповещения (в том числе с буфером и квитированием) Да
    Отображение значений технологических параметров (вывод) Да
    Можно задать значения технологических параметров (ввод) Да
    Управление рецептами Да
    Программное обеспечение для проектирования
    STEP 7 Basic (TIA Portal) Нет
    STEP 7 Professional (TIA Portal) Нет
    WinCC flexible Compact Нет
    WinCC flexible Standard Да
    WinCC flexible Advanced Да
    WinCC Basic (TIA Portal) Нет
    WinCC Comfort (TIA Portal) Да
    WinCC Advanced (TIA Portal) Да
    WinCC Professional (TIA Portal) Да
    Инструмент для проектирования WinCC flexible Standard не ниже версии 2005 SP 1 (заказывается отдельно)
    Языки
    Языки онлайн
    Число языков онлайн/языков исполнения 16
    Языки проекта
    Языки проекта 32
    Функции WinCC (TIA Portal)
    Библиотеки Да
    Программа планирования задач Да
    Вспомогательная система Да
    Число символов в информационном тексте 80
    Система оповещения
    Число классов сообщений 32
    Число сообщений 4 000
    Битовые сообщения Да
    — Число битовых сообщений 4 000
    Аналоговые сообщения Да
    — Число аналоговых сообщений 4 000
    Системные сообщения HMI Да
    Системные сообщения ПЛК Да
    Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) Да
    Строк 1
    Число символов в сообщении 80
    Число значений технологических параметров на одно сообщение 8
    Группы квитирования
    — Число групп квитирования Да
    Индикатор сообщений Да
    Первое/последнее значение Да
    Управление рецептами
    Число рецептур 300
    Наборов данных на рецептуру 500
    Элементов на один набор данных 1 000
    Память рецептур Встроенная флэш-память 64 Кбайт, расширяемая (посредством опциональной карты памяти)
    Переменные
    Число переменных на устройство 2 048
    Число переменных на одно изображение 200
    Число переменных 1 000
    Тип – дата и время 2 048
    Предельные значения Да
    Мультиплексы Да
    Структуры Да
    Изображения
    Число проектируемых изображений 500
    Шаблоны Да
    Проектируемый начальный экран Да
    Выбор изображений посредством ПЛК Да
    Передача номеров изображений посредством ПЛК Да
    Графические объекты
    Текстовые объекты 10000 текстовых элементов
    Полей ввода-вывода на изображение 200
    Число полей даты/времени 200
    Возврат Да
    Графические объекты Растровые изображения, иконки, векторная графика
    — Иконки 1 000
    Комплексные графические объекты
    Состояние/управление при SIMATIC S7
    Динамические объекты Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки
    — Число объектов на проект 1 000
    — Число графиков на одно изображение 10
    Методы Тренд/профиль
    Строка
    — Число строк на изображение 10
    Ползунок
    — Число ползунков на одно изображение 10
    Индикаторы
    — Число аналоговых индикаторов на изображение 10
    Линии предельных значений Да
    Число буквенно-цифровых полей 300
    — буквенно-цифровые поля на изображение 200
    Число цифровых полей 2 048
    — цифровые поля на изображение 200
    Число полей ввода пароля 2 048
    Число видимых переключателей на проект 200
    — видимые переключатели на изображение 200
    — невидимые переключатели на изображение 200
    Число переключателей состояния на проект 200
    — Число переключателей состояния на изображение 200
    Число многопозиционных переключателей на проект 200
    — Многопозиционный переключателей на изображение 200
    Число декадных переключателей на проект 200
    — Декадных переключателей на изображение 200
    Число сигнальных ламп на проект 200
    — Сигнальных ламп на изображения 200
    Атрибуты для динамических объектов
    Изменение цвета Да
    Перемещение X/Y Да
    Затемнение Да
    Списки
    Число текстовых списков на проект 500
    Число текстовых списков на изображение 200
    Число элементов в текстовом списке 256
    Число графических списков на проект 400
    Число графических списков на изображение 200
    Число элементов в графическом списке 256
    Архивирование
    Число архивов на устройство 20
    Число точек измерения 20
    Число элементов в архиве 10 000
    Архив сообщений Да
    Архив значений технологических параметров Да
    Способы архивирования
    — Последовательный архив Да
    — Круговой архив Да
    Место сохранения Мультимедийная карта
    — Ethernet Да
    Формат хранения данных
    — CSV Да
    Онлайн-обработка
    — по кривым Да
    Фильтры
    цикличный Да
    Допуск Да
    Изменение Да
    Безопасность
    Число групп пользователей 50
    Число полномочий пользователей 32
    Экспорт/импорт паролей Да
    Протоколирование через принтер
    Протоколирование/печать Сообщения, отчет (протокол смены), цветная печать, печатная копия
    Передача данных (загрузка с носителя/на носитель)
    Передача данных проектирования MPI/PROFIBUS DP, USB, Ethernet, автоматическое определение передачи данных
    Интерфейс с технологическим оборудованием
    Соединение для управления Информацию о S5, S7-200, S7- 300/400, TI 505, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), Telemecanique (ADJUST), OMRON (LINK/Multilink), Modicon (Modbus) см. в главе "Системные соединения"
    S7-1200 Да
    S7-200 Да
    — PPI (двухточечное соединение) Да
    — Сеть PPI Да
    — MPI Да
    — PROFIBUS DP Да
    — Ethernet Да
    S7-300/400 Да
    — MPI Да
    — PROFIBUS DP Да
    — PROFINET Да
    S5 Да
    — последовательный Да
    — PROFIBUS DP Да
    TI 505 Да
    Allen Bradley (DF1) Да
    Allen Bradley (DF485) Да
    Mitsubishi (FX) Да
    Mitsubishi (MP4) Да
    Telemecanique (ADJUST) Да
    Telemecanique (Uni-Telway) Да
    OMRON (Host Link) Да
    Modcon (Modbus RTU) Да
    GE-Fanuc (SNP) Да
    Функции
    Порядок табуляции Да
    Вычислительная функция Да
    Анимация Да
    Специальные инструменты/средства проектирования
    Очистка экрана Да
    Сенсорная калибровка Да
    Резервирование/восстановление вручную Да
    Моделирование Да
    Переключение устройств Да
    Функция передачи данных Delta-Transfer Да
    Возможность расширения/открытость
    Программа Open Platform Да
    Периферийные устройства/опции
    Периферийные устройства Принтер, устройство для считывания штриховых кодов
    SIMATIC HMI карта памяти MM: Мультимедийная карта Да
    Возможность загрузки дополнительных программных компонентов Да
    Размеры
    Ширина лицевой панели корпуса 212 mm
    Высота лицевой панели корпуса 156 mm
    Монтажный вырез, ширина 197 mm
    Монтажный вырез, высота 141 mm
    Монтажная глубина 45 mm
    Массы
    Масса (без упаковки) 0,78 kg
    Прочее
    бесплатная горячая линия Да
    Гарантийный срок 1 y
    последнее изменение: 19.12.2016
