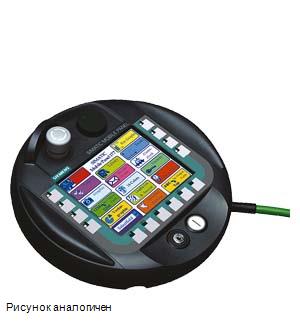

6AV6645-0AB01-0AX0 — панель оператора Simatic, снятая с поставок.
SIMATIC MOBILE PANEL 177 DP, МОБ. ПАНЕЛЬ НА БАЗЕ WIN CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ И КНОПКОЙ ЭКСТРЕННОГО ОТКЛЮЧЕНИЯ ПИТАНИЯ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ
Указанная позиция снята с поставок. Мы готовы предложить Вам замену Вашей панели 6AV6645-0AB01-0AX0 на HMI Simatic нового поколения.
По вопросам заказа пишите нам в отдел продаж: sale@proenergo.ru
Технические характеристики 6AV6645-0AB01-0AX0
| | SIMATIC MOBILE PANEL 177 DP WITH INTEGRATED ENABLING BUTTON AND STOP BUTTON, CONFIGURABLE WITH WINCC FLEXIBLE COMPACT VERSION 2005 AND HIGHER OR TIA PORTAL V11 AND HIGHER | |
| Дисплей | ||
| Модель дисплея | STN | |
| Диагональ экрана | 5,7 in | |
| Число цветов | 256 | |
| Тип цвета | Цвета | |
| Разрешение (пикселей) | ||
| Разрешение (Ш x В в пикселях) | 320 x 240 | |
| Горизонтальное разрешение | 320 Pixel | |
| Вертикальное разрешение | 240 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 50 000 h | |
| Фоновая подсветка с регулируемой яркостью | Нет | |
| Элементы управления | ||
| Элементы управления | Клавишн. или сенсорн.. | |
| Клавиатура | ||
| Мембранная клавиатура | ||
| — Свободно подписываемые мембранные клавиши | Да | |
| Функциональные клавиши | ||
| — Число функциональных клавиш | 14 | |
| — Число функциональных клавиш со светодиодами | 8 | |
| Клавиши со светодиодами | Да; 8 со светодиодом | |
| Системные клавиши | Да | |
| Ввод цифровых/буквенных символов | Да/да | |
| — Шестнадцатеричная клавиатура | Да | |
| Управление несколькими клавишами | Да | |
| — Число клавиш при управлении несколькими клавишами | 2 | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да; аналоговый, резистивный | |
| Специальные элементы управления | ||
| Клавиша останова | Да | |
| Переключатель сигнала разрешения | Да | |
| Замковый выключатель | Нет | |
| Нажимной выключатель с подсветкой | Нет | |
| Маховичок | Нет | |
| Напряжение питания | ||
| Осуществление электроснабжения | через клеммную коробку | |
| Вид напряжения питания | пост. ток | |
| Процессор | ||
| Тип процессора | RISC 32 бит, 200 МГц | |
| Накопители | ||
| Накопитель на гибких магнитных дисках | Нет | |
| CD-ROM | Нет | |
| Жесткий диск | Нет | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | Флэш-память/ОЗУ | |
| подходящее ЗУ для пользовательских данных | 2 048 kbyte | |
| Вид вывода | ||
| Информационный светодиод | Нет | |
| Светодиодный индикатор питания | Нет | |
| Светодиодный индикатор ошибки | Нет | |
| Интерфейсы | ||
| Интерфейсы/тип шины | 1 x RS422, 1 x RS485 (макс. 12 Мбит/с) | |
| Число интерфейсов RS 485 | 1 | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| Число USB-разъемов | 0 | |
| Число параллельных интерфейсов | 0 | |
| USB-разъем | Нет | |
| Слот для карты PC-Card | Нет | |
| Слот для карты CF-Card | Нет | |
| Слот для мультимедийной карты/карты памяти SD Card | комбинированный | |
| Специальные разъемы | 1 x специальный интерфейс | |
| Промышленный Ethernet | ||
| Интерфейс Industrial-Ethernet | Нет | |
| Светодиодный иникатор состояния Industrial-Ethernet | 0 | |
| Протоколы | ||
| PROFINET | Нет | |
| PROFINET IO | Нет | |
| PROFIsafe | Нет | |
| PROFIBUS | Да | |
| Интерфейс AS-Interface | Нет | |
| Протоколы (Ethernet) | ||
| TCP/IP | Нет | |
| Другие протоколы | ||
| CAN | Нет | |
| Data-Highway | Нет | |
| DeviceNet | Нет | |
| INTERBUS | Нет | |
| Локальная управляющая сеть (LON) | Нет | |
| MODBUS | Да | |
| SUCOnet | Нет | |
| другие системы шин | Да | |
| Степень защиты и класс защиты | ||
| Корпус согласно EN 60529 | IP65 | |
| Стандарты, допуски, сертификаты | ||
| Сертификаты | CE, cULus, C-TICK, SIBE | |
| Маркировка CE | Да | |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень производительности согласно ISO 13849-1 | d | |
| Применение во взрывоопасной зоне | ||
| Класс cULus I Зона 2, участок 2 | Нет | |
| Класс FM I Участок 2 | Нет | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 1,5 m | |
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 40 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 80 % | |
| Операционные системы | ||
| Операционная система | Windows CE | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| WinCC flexible Compact | Да | |
| WinCC flexible Standard | Да | |
| WinCC flexible Advanced | Да | |
| WinCC Basic (TIA Portal) | Нет | |
| WinCC Comfort (TIA Portal) | Да | |
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| Инструмент для проектирования | WinCC flexible Compact не ниже версии 2005 (заказывается отдельно) | |
| 2. пакет для проектирования | WinCC flexible Compact | |
| — Версия | Версия 2005 | |
| — Инструмент для проектирования | WinCC flexible | |
| — Вид | Compact | |
| Языки | ||
| Языки онлайн | ||
| Число языков онлайн/языков исполнения | 5 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | ||
| Библиотеки | Да | |
| Приложения/опции | нет | |
| Word Viewer | Нет | |
| Excel Viewer | Нет | |
| PDF Viewer | Нет | |
| Media Player | Нет | |
| SIMATIC WinCC Sm@rtServer | Да | |
| SIMATIC WinCC Audit | Нет | |
| Идентификация точки соединения | Да | |
| Сценарии Visual Basic | Нет | |
| Отладка в программе моделирования | Нет | |
| Программа планирования задач | Да | |
| Вспомогательная система | Да | |
| Число символов в информационном тексте | 70 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Число сообщений | 2 000 | |
| Битовые сообщения | Да | |
| — Число битовых сообщений | 2 000 | |
| Аналоговые сообщения | Да | |
| — Число аналоговых сообщений | 50 | |
| Сообщения ЦП | Нет | |
| Системные сообщения HMI | Да | |
| Системные сообщения ПЛК | Нет | |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Нет | |
| Строк | 1 | |
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Индикатор сообщений | Да | |
| звуковой сигнал обратной связи | Нет | |
| Первое/последнее значение | Да | |
| Управление рецептами | ||
| Число рецептур | 100 | |
| Наборов данных на рецептуру | 200 | |
| Элементов на один набор данных | 200 | |
| Память рецептур | Встроенная флэш-память 32 Кбайт, расширяемая | |
| Переменные | ||
| Число переменных на устройство | 1 024 | |
| Число переменных на одно изображение | 50 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Да | |
| Изображения | ||
| Число проектируемых изображений | 500 | |
| Шаблоны | Да | |
| Проектируемый начальный экран | Да | |
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Текстовые объекты | 2500 текстовых элементов | |
| Полей ввода-вывода на изображение | 50 | |
| Указатель изображений | Нет | |
| Возврат | Да | |
| Графические объекты | Растровые изображения, векторная графика | |
| Комплексные графические объекты | ||
| Состояние/управление | Да; при SIMATIC S7 | |
| Динамические объекты | Диаграммы, строки, ползунки, невидимые кнопки | |
| Методы | Тренд/профиль | |
| Строка | ||
| — Число строк на изображение | 5 | |
| Линии предельных значений | Да | |
| Число видимых переключателей на проект | 1 000 | |
| Атрибуты для динамических объектов | ||
| Изменение цвета | Да | |
| Перемещение X/Y | Да | |
| Затемнение | Да | |
| Угол поворота | Нет | |
| Списки | ||
| Число текстовых списков на проект | 300 | |
| Число элементов в текстовом списке | 30 | |
| Число графических списков на проект | 100 | |
| Архивирование | ||
| Число архивов на устройство | 0 | |
| Архив сообщений | Нет | |
| Архив значений технологических параметров | Нет | |
| Способы архивирования | ||
| — Последовательный архив | Нет | |
| — Круговой архив | Нет | |
| Место сохранения | ||
| — Карта PC-Card | Нет | |
| — Карта CF-Card | Нет | |
| — USB-накопитель | Нет | |
| — Ethernet | Нет | |
| Формат хранения данных | ||
| — CSV | Нет | |
| — TXT | Нет | |
| Онлайн-обработка | ||
| — по кривым | Нет | |
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Экспорт/импорт паролей | Да | |
| Поддержка носителей данных | ||
| Карта PC-Card | Нет | |
| Карта CF-Card | Нет | |
| Накопитель на гибких магнитных дисках | Нет | |
| Жесткий диск | Нет | |
| Передача данных (загрузка с носителя/на носитель) | ||
| Передача данных проектирования | MPI/PROFIBUS DP, последовательная связь, автоматическое определение передачи данных | |
| Интерфейс с технологическим оборудованием | ||
| Соединение для управления | Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), другие внешние драйверы см. в главе "Системные соединения" | |
| S7-1200 | Да; с ограничениями | |
| S7-1500 | Да; с ограничениями | |
| S7-200 | Да | |
| — PPI (двухточечное соединение) | Да | |
| — Сеть PPI | Да | |
| Да | ||
| — PROFIBUS DP | Да | |
| S7-300/400 | Да | |
| — MPI | Да | |
| — PROFIBUS DP | Да | |
| — PROFINET | Нет | |
| LOGO! | Нет | |
| SINUMERIK | Да | |
| SIMOTION | Да | |
| S5 | Да | |
| — последовательный | Нет | |
| — PROFIBUS DP | Да | |
| TI 505 | Да | |
| Allen Bradley (EtherNet/IP) | Нет | |
| Allen Bradley (DF1) | Да | |
| Allen Bradley (DF485) | Да | |
| Mitsubishi (MC TCP/IP) | Нет | |
| Mitsubishi (FX) | Да | |
| Mitsubishi (MP4) | Да | |
| Telemecanique (ADJUST) | Нет | |
| Telemecanique (Uni-Telway) | Да | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Да | |
| Modicon (Modbus TCP/IP) | Нет | |
| Modicon (Modbus RTU) | Да | |
| GE-Fanuc (SNP) | Да | |
| Функции | ||
| Повтор нажатия клавиши | Нет | |
| Порядок табуляции | Да | |
| Вычислительная функция | Да | |
| Анимация | Да | |
| Редактор дерева меню | Нет | |
| Переключение единиц измерения | Нет | |
| Специальные инструменты/средства проектирования | ||
| Очистка экрана | Нет | |
| Сенсорная калибровка | Да | |
| Резервирование/восстановление вручную | Да | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Функция передачи данных Delta-Transfer | Да | |
| Функция контроля аккумуляторной батареи и ОЗ | Да | |
| Trace (архив операций) | Нет | |
| Возможность расширения/открытость | ||
| Программа Open Platform | Да | |
| Периферийные устройства/опции | ||
| Периферийные устройства | ||
| Принтер | Да | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Нет | |
| USB-накопитель | Нет | |
| Механические свойства/материалы | ||
| Вид корпуса (спереди) | Пластиковый | |
| Размеры | ||
| Диаметр корпуса | 245 mm | |
| Глубина корпуса | 58 mm | |
| Массы | ||
| Масса (без упаковки) | 1,3 kg | |
| Прочее | ||
| бесплатная горячая линия | Да | |
| Гарантийный срок | 1 y | |
| последнее изменение: | 20.12.2016 | |
Техническая документация по 6AV6645-0AB01-0AX0
Связанные документы
- Каталог продукции «Программируемые кнопочные панели Simatic HMI KP8/KP8F/KP32F»
язык: RU, страниц: , размер: 352.08 Кб - Каталог продукции «Панели операторов серии SIMATIC Basic Panel»
язык: RU, страниц: , размер: 161.62 Кб - Руководство пользователя «Панели операторов SIMATIC HMI»
язык: RU, страниц: 130, размер: 9.35 Мб - Каталог продукции «Панели операторов серии SIMATIC HMI Comfort Panel»
язык: RU, страниц: , размер: 184.64 Кб - Каталог продукции «Промышленные тонкие клиенты SIMATIC Industrial Thin Client»
язык: RU, страниц: , размер: 356.49 Кб - Каталог продукции «Переносные панели оператора SIMATIC Mobile Panel 177 / 277 / 277 IWLAN»
язык: RU, страниц: , размер: 279.65 Кб - Каталог продукции «Графические панели оператора SIMATIC OP 73, OP 77A/B»
язык: RU, страниц: 2, размер: 426.69 Кб - Каталог продукции «Аппаратура специального исполнения SIMATIC»
язык: RU, страниц: 46, размер: 2.62 Мб - Каталог продукции «Панели оператора SIMATIC серии 177»
язык: RU, страниц: 2, размер: 484.30 Кб - Каталог продукции «Панели оператора SIMATIC TP 277/OP 277»
язык: RU, страниц: 2, размер: 440.29 Кб - Каталог продукции «Многофункциональные панели оператора SIMATIC MP 177, MP 277 и MP 377»
язык: RU, страниц: 2, размер: 635.96 Кб - Руководство пользователя «SIMATIC HMI Многофункциональная панель MP 270B, сенсорная панель ТР 270,
панель оператора ОР 270 »
язык: RU, страниц: 274, размер: 5.69 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора MP370»
язык: RU, страниц: 276, размер: 4.93 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса MP 377 (WinCC flexible)»
язык: RU, страниц: 119, размер: 4.28 Мб - Руководство пользователя «Панель оператора SIMATIC HMI Panel MP 277 (WinCC flexible)»
язык: RU, страниц: 326, размер: 1.41 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP27 и OP37»
язык: RU, страниц: 228, размер: 4.20 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панель оператора ОР 393»
язык: RU, страниц: 10, размер: 3.76 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP5, OP15, OP20»
язык: RU, страниц: 212, размер: 3.86 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Панели оператора OP7, OP17»
язык: RU, страниц: 174, размер: 3.71 Мб - Руководство по конфигурированию/установке «Устройства HMI Панели оператора OP 73, OP 77A, OP 77B (WinCC flexible)»
язык: RU, страниц: 244, размер: 2.30 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса OP 73micro, TP 177micro (WinCC flexible)»
язык: RU, страниц: 196, размер: 1.96 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 177A, TP 177B, OP 177B (WinCC flexible)»
язык: RU, страниц: 312, размер: 5.91 Мб - Руководство пользователя «Siemens SIMATIC Текстовая панель (TD)»
язык: RU, страниц: 3, размер: 2.36 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Сенсорная панель ТР 070»
язык: RU, страниц: 80, размер: 1.68 Мб - Руководство по конфигурированию/установке «SIMATIC HMI Устройства человеко-машинного интерфейса TP 277, OP 277 (WinCC flexible)»
язык: RU, страниц: 272, размер: 1.20 Мб - Брошюра «SIMATIC HMI Операторские панели для любых задач»
язык: RU, страниц: 28, размер: 5.94 Мб
