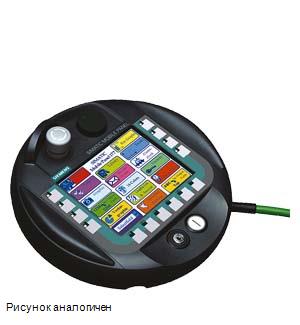

SIMATIC MOBILE PANEL 177 PN, МОБИЛЬНАЯ ПАНЕЛЬ ОПЕРАТОРА НА БАЗЕ WINDOWS CE С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ РАБОТЫ, КОНФИГУРИРУЕТСЯ С WINCC FLEXIBLE 2005 COMPACT И ВЫШЕ
Указанная позиция снята с поставок. Мы готовы предложить Вам замену Вашей панели 6AV6645-0BA01-0AX0 на HMI Simatic нового поколения.
По вопросам заказа пишите нам в отдел продаж: sale@proenergo.ru
| | SIMATIC MOBILE PANEL 177 PN W. INTEGRATED ENABLING BUTTON, CONFIGURABLE W. WINCC FLEXIBLE COMPACT VERSION 2005 AND HIGHER OR TIA PORTAL V11 AND HIGHER | |
| Дисплей | ||
| Модель дисплея | STN | |
| Диагональ экрана | 5,7 in | |
| Число цветов | 256 | |
| Тип цвета | Цвета | |
| Разрешение (пикселей) | ||
| Разрешение (Ш x В в пикселях) | 320 x 240 | |
| Горизонтальное разрешение | 320 Pixel | |
| Вертикальное разрешение | 240 Pixel | |
| Фоновая подсветка | ||
| СНО фоновой подсветки (при 25 ) | 50 000 h | |
| Фоновая подсветка с регулируемой яркостью | Нет | |
| Элементы управления | ||
| Элементы управления | Клавишн. или сенсорн.. | |
| Клавиатура | ||
| Мембранная клавиатура | ||
| — Свободно подписываемые мембранные клавиши | Да | |
| Функциональные клавиши | ||
| — Число функциональных клавиш | 14 | |
| — Число функциональных клавиш со светодиодами | 8 | |
| Клавиши со светодиодами | Да; 8 со светодиодом | |
| Системные клавиши | Да | |
| Ввод цифровых/буквенных символов | Да/да | |
| — Шестнадцатеричная клавиатура | Да | |
| Управление несколькими клавишами | Да | |
| — Число клавиш при управлении несколькими клавишами | 2 | |
| Сенсорное управление | ||
| Исполнение в виде сенсорного экрана | Да; аналоговый, резистивный | |
| Специальные элементы управления | ||
| Клавиша останова | Нет | |
| Переключатель сигнала разрешения | Да | |
| Замковый выключатель | Нет | |
| Нажимной выключатель с подсветкой | Нет | |
| Маховичок | Нет | |
| Напряжение питания | ||
| Осуществление электроснабжения | через клеммную коробку | |
| Вид напряжения питания | пост. ток | |
| Процессор | ||
| Тип процессора | RISC 32 бит, 200 МГц | |
| Накопители | ||
| Накопитель на гибких магнитных дисках | Нет | |
| CD-ROM | Нет | |
| Жесткий диск | Нет | |
| Запоминающее устройство | ||
| Вид запоминающего устройства | Флэш-память/ОЗУ | |
| подходящее ЗУ для пользовательских данных | 2 048 kbyte | |
| Вид вывода | ||
| Информационный светодиод | Нет | |
| Светодиодный индикатор питания | Нет | |
| Светодиодный индикатор ошибки | Нет | |
| Интерфейсы | ||
| Интерфейсы/тип шины | 1 x RS485, 1 x Ethernet (RJ45) | |
| Число интерфейсов RS 485 | 1 | |
| Макс. скорости передачи данных | 0 Mbit/s | |
| Число USB-разъемов | 0 | |
| Число параллельных интерфейсов | 0 | |
| USB-разъем | Нет | |
| Слот для карты PC-Card | Нет | |
| Слот для карты CF-Card | Нет | |
| Слот для мультимедийной карты/карты памяти SD Card | комбинированный | |
| Специальные разъемы | 1 x специальный интерфейс | |
| Промышленный Ethernet | ||
| Интерфейс Industrial-Ethernet | 1 x Ethernet (RJ45) | |
| Светодиодный индикатор состояния Industrial-Ethernet | 0 | |
| Протоколы | ||
| PROFINET | Да | |
| PROFINET IO | Да | |
| PROFIsafe | Нет | |
| PROFIBUS | Нет | |
| Интерфейс AS-Interface | Нет | |
| Протоколы (Ethernet) | ||
| TCP/IP | Да | |
| Другие протоколы | ||
| CAN | Нет | |
| Data-Highway | Нет | |
| DeviceNet | Нет | |
| INTERBUS | Нет | |
| Локальная управляющая сеть (LON) | Нет | |
| MODBUS | Да | |
| SUCOnet | Нет | |
| другие системы шин | Да | |
| Степень защиты и класс защиты | ||
| Корпус согласно EN 60529 | IP65 | |
| Стандарты, допуски, сертификаты | ||
| Сертификаты | CE, cULus, C-TICK, SIBE | |
| Маркировка CE | Да | |
| cULus | Да | |
| RCM (ранее C-TICK) | Да | |
| Максимально достижимый класс безопасности в безопасном режиме | ||
| Уровень производительности согласно ISO 13849-1 | d | |
| Применение во взрывоопасной зоне | ||
| Класс cULus I Зона 2, участок 2 | Нет | |
| Класс FM I Участок 2 | Нет | |
| Окружающие условия | ||
| Свободное падение | ||
| Макс. высота свободного падения | 1,5 m | |
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 40 °C | |
| Температура окружающей среды при хранении/транспортировке | ||
| мин. | -20 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 80 % | |
| Операционные системы | ||
| Операционная система | Windows CE | |
| Проектирование | ||
| Индикация сообщения | Да | |
| Система оповещения (в том числе с буфером и квитированием) | Да | |
| Отображение значений технологических параметров (вывод) | Да | |
| Можно задать значения технологических параметров (ввод) | Да | |
| Управление рецептами | Да | |
| Программное обеспечение для проектирования | ||
| WinCC flexible Compact | Да | |
| WinCC flexible Standard | Да | |
| WinCC flexible Advanced | Да | |
| WinCC Basic (TIA Portal) | Нет | |
| WinCC Comfort (TIA Portal) | Да | |
| WinCC Advanced (TIA Portal) | Да | |
| WinCC Professional (TIA Portal) | Да | |
| Инструмент для проектирования | WinCC flexible Compact не ниже версии 2005 (заказывается отдельно) | |
| 2. пакет для проектирования | WinCC flexible Compact | |
| — Версия | Версия 2005 | |
| — Инструмент для проектирования | WinCC flexible | |
| — Вид | Compact | |
| Языки | ||
| Языки онлайн | ||
| Число языков онлайн/языков исполнения | 5 | |
| Языки проекта | ||
| Языки проекта | 32 | |
| Функции WinCC (TIA Portal) | ||
| Библиотеки | Да | |
| Приложения/опции | Sm@rtService, Sm@rtAccess | |
| Word Viewer | Нет | |
| Excel Viewer | Нет | |
| PDF Viewer | Нет | |
| Media Player | Нет | |
| SIMATIC WinCC Sm@rtServer | Да | |
| SIMATIC WinCC Audit | Нет | |
| Идентификация точки соединения | Да | |
| Сценарии Visual Basic | Нет | |
| Отладка в программе моделирования | Нет | |
| Программа планирования задач | Да | |
| Вспомогательная система | Да | |
| Число символов в информационном тексте | 70 | |
| Система оповещения | ||
| Число классов сообщений | 32 | |
| Число сообщений | 2 000 | |
| Битовые сообщения | Да | |
| — Число битовых сообщений | 2 000 | |
| Аналоговые сообщения | Да | |
| — Число аналоговых сообщений | 50 | |
| Сообщения ЦП | Нет | |
| Системные сообщения HMI | Да | |
| Системные сообщения ПЛК | Нет | |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Нет | |
| Строк | 1 | |
| Число символов в сообщении | 80 | |
| Число значений технологических параметров на одно сообщение | 8 | |
| Индикатор сообщений | Да | |
| звуковой сигнал обратной связи | Нет | |
| Первое/последнее значение | Да | |
| Управление рецептами | ||
| Число рецептур | 100 | |
| Наборов данных на рецептуру | 200 | |
| Элементов на один набор данных | 200 | |
| Память рецептур | Встроенная флэш-память 32 Кбайт, расширяемая | |
| Переменные | ||
| Число переменных на устройство | 1 024 | |
| Число переменных на одно изображение | 50 | |
| Предельные значения | Да | |
| Мультиплексы | Да | |
| Структуры | Да | |
| Изображения | ||
| Число проектируемых изображений | 500 | |
| Шаблоны | Да | |
| Проектируемый начальный экран | Да | |
| Выбор изображений посредством ПЛК | Да | |
| Передача номеров изображений посредством ПЛК | Да | |
| Графические объекты | ||
| Текстовые объекты | 2500 текстовых элементов | |
| Полей ввода-вывода на изображение | 50 | |
| Указатель изображений | Нет | |
| Возврат | Да | |
| Графические объекты | Растровые изображения, векторная графика | |
| Комплексные графические объекты | ||
| Состояние/управление | Да; при SIMATIC S7 | |
| Динамические объекты | Диаграммы, строки, ползунки, невидимые кнопки | |
| Методы | Тренд/профиль | |
| Строка | ||
| — Число строк на изображение | 5 | |
| Линии предельных значений | Да | |
| Число видимых переключателей на проект | 1 000 | |
| Атрибуты для динамических объектов | ||
| Изменение цвета | Да | |
| Перемещение X/Y | Да | |
| Затемнение | Да | |
| Угол поворота | Нет | |
| Списки | ||
| Число текстовых списков на проект | 300 | |
| Число элементов в текстовом списке | 30 | |
| Число графических списков на проект | 100 | |
| Архивирование | ||
| Число архивов на устройство | 0 | |
| Архив сообщений | Нет | |
| Архив значений технологических параметров | Нет | |
| Способы архивирования | ||
| — Последовательный архив | Нет | |
| — Круговой архив | Нет | |
| Место сохранения | ||
| — Карта PC-Card | Нет | |
| — Карта CF-Card | Нет | |
| — USB-накопитель | Нет | |
| — Ethernet | Нет | |
| Формат хранения данных | ||
| — CSV | Нет | |
| — TXT | Нет | |
| Онлайн-обработка | ||
| — по кривым | Нет | |
| Безопасность | ||
| Число групп пользователей | 50 | |
| Число полномочий пользователей | 32 | |
| Экспорт/импорт паролей | Да | |
| Поддержка носителей данных | ||
| Карта PC-Card | Нет | |
| Карта CF-Card | Нет | |
| Накопитель на гибких магнитных дисках | Нет | |
| Жесткий диск | Нет | |
| Передача данных (загрузка с носителя/на носитель) | ||
| Передача данных проектирования | последовательная связь, Ethernet, автоматическое определение передачи данных | |
| Интерфейс с технологическим оборудованием | ||
| Соединение для управления | Информацию о S7-200, S7- 300/400, Win AC, PC (TCP/IP), SIMOTION, Modicon (Modbus) см. в главе "Системные соединения" | |
| S7-1200 | Да; с ограничениями | |
| S7-1500 | Да; с ограничениями | |
| S7-200 | Да | |
| — PPI (двухточечное соединение) | Нет | |
| — Сеть PPI | Нет | |
| — MPI | Нет | |
| — PROFIBUS DP | Нет | |
| — Ethernet | Да | |
| S7-300/400 | Да | |
| — MPI | Нет | |
| — PROFIBUS DP | Нет | |
| — PROFINET | Да | |
| LOGO! | Нет | |
| SINUMERIK | Да | |
| SIMOTION | Да | |
| S5 | Нет | |
| — последовательный | Нет | |
| — PROFIBUS DP | Нет | |
| TI 505 | Нет | |
| Allen Bradley (EtherNet/IP) | Да | |
| Allen Bradley (DF1) | Нет | |
| Allen Bradley (DF485) | Нет | |
| Mitsubishi (MC TCP/IP) | Да | |
| Mitsubishi (FX) | Нет | |
| Mitsubishi (MP4) | Нет | |
| Telemecanique (ADJUST) | Нет | |
| Telemecanique (Uni-Telway) | Нет | |
| OMRON (FINS TCP) | Нет | |
| OMRON (Host Link) | Нет | |
| Modicon (Modbus TCP/IP) | Да | |
| Modicon (Modbus RTU) | Нет | |
| GE-Fanuc (SNP) | Нет | |
| Функции | ||
| Повтор нажатия клавиши | Нет | |
| Порядок табуляции | Да | |
| Вычислительная функция | Да | |
| Анимация | Да | |
| Редактор дерева меню | Нет | |
| Переключение единиц измерения | Нет | |
| Специальные инструменты/средства проектирования | ||
| Очистка экрана | Нет | |
| Сенсорная калибровка | Да | |
| Резервирование/восстановление вручную | Да | |
| Моделирование | Да | |
| Переключение устройств | Да | |
| Функция передачи данных Delta-Transfer | Да | |
| Функция контроля аккумуляторной батареи и ОЗ | Да | |
| Trace (архив операций) | Нет | |
| Возможность расширения/открытость | ||
| Программа Open Platform | Да | |
| Периферийные устройства/опции | ||
| Периферийные устройства | Принтер | |
| Принтер | Да | |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да | |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Нет | |
| USB-накопитель | Нет | |
| Механические свойства/материалы | ||
| Вид корпуса (спереди) | Пластиковый | |
| Размеры | ||
| Диаметр корпуса | 245 mm | |
| Глубина корпуса | 58 mm | |
| Массы | ||
| Масса (без упаковки) | 1,3 kg | |
| Прочее | ||
| бесплатная горячая линия | Да | |
| Гарантийный срок | 1 y | |
| последнее изменение: | 19.12.2016 | |
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
