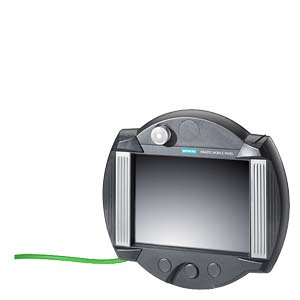

    6AV6645-0BE02-0AX0 — панель оператора Simatic, снятая с поставок.

    6AV6645-0BE02-0AX0 панели операторов Simatic, снятые с поставок

    SIMATIC MOBILE PANEL 277 10'', МОБИЛЬНАЯ ПАНЕЛЬ С ВСТРОЕННОЙ КНОПКОЙ РАЗРЕШЕНИЯ, КНОПКОЙ ОСТАНОВА И СЕНСОРНЫМ ДИСПЛЕЕМ НАСТРОЙКА В СРЕДЕ WINCC FLEXIBLE STANDARD ВЕРСИИ 2008 И ВЫШЕ

    Указанная позиция снята с поставок. Мы готовы предложить Вам замену Вашей панели 6AV6645-0BE02-0AX0 на HMI Simatic нового поколения.

    По вопросам заказа пишите нам в отдел продаж: sale@proenergo.ru

    Технические характеристики 6AV6645-0BE02-0AX0

    Allen Bradley (EtherNet/IP)
    SIMATIC MOBILE PANEL 277 10" W. INTEGRATED ENABLING BUTTON, STOP BUTTON AND TOUCH, CONFIGURABLE WITH WINCC FLEXIBLE STANDARD VERSION 2008 AND HIGHER OR TIA PORTAL V11 AND HIGHER
    Общая информация
    Конфигурация, выполняемая на заказ Да
    Дисплей
    Модель дисплея TFT
    Диагональ экрана 10,4 in
    Число цветов 65 536
    Тип цвета Цвета
    Разрешение (пикселей)
    Разрешение (Ш x В в пикселях) 800 x 600
    Горизонтальное разрешение 800 Pixel
    Вертикальное разрешение 600 Pixel
    Фоновая подсветка
    СНО фоновой подсветки (при 25 ) 50 000 h
    Фоновая подсветка с регулируемой яркостью Да
    Элементы управления
    Элементы управления Сенсорн.
    Клавиатура
    Мембранная клавиатура
    — Свободно подписываемые мембранные клавиши Нет
    Функциональные клавиши Нет
    — Число функциональных клавиш 0
    — Число функциональных клавиш со светодиодами 0
    Клавиши со светодиодами Нет
    Системные клавиши Да
    Ввод цифровых/буквенных символов Да/да
    — Шестнадцатеричная клавиатура Да
    Управление несколькими клавишами Нет
    — Число клавиш при управлении несколькими клавишами 0
    Сенсорное управление
    Исполнение в виде сенсорного экрана Да; аналоговый, резистивный
    Способ присоединения
    Разъем для мыши/клавиатуры/устройства для считывания штриховых кодов USB/USB/USB
    Специальные элементы управления
    Клавиша останова Да
    Переключатель сигнала разрешения Да
    Замковый выключатель Нет
    Нажимной выключатель с подсветкой Нет
    Маховичок Нет
    Напряжение питания
    Осуществление электроснабжения через клеммную коробку
    Вид напряжения питания пост. ток
    Процессор
    Тип процессора ARM, 520 МГц
    Запоминающее устройство
    Вид запоминающего устройства Флэш-память/ОЗУ
    подходящее ЗУ для пользовательских данных 6 Mbyte
    Время
    Часы
    Тип Аппаратные часы, с буферизацией, синхронизацией
    Аппаратные часы (часы реального времени) Да
    Программные часы Нет
    буферные Да
    синхронизируемые Да
    Интерфейсы
    Интерфейсы/тип шины 1 x RS422, 1 x RS485, 1 x Ethernet (RJ45) (макс. 12 Мбит/с)
    Число интерфейсов RS 485 1
    Макс. скорости передачи данных 12 Mbit/s
    Число USB-разъемов 1
    Число параллельных интерфейсов 0
    USB-разъем 1 x USB
    Слот для мультимедийной карты/карты памяти SD Card комбинированный
    Промышленный Ethernet
    Интерфейс Industrial-Ethernet 1 x Ethernet (RJ45)
    Протоколы
    PROFINET Да
    PROFINET IO Да
    PROFIsafe Нет
    PROFIBUS Да
    MPI Да
    Интерфейс AS-Interface Нет
    Протоколы (Ethernet)
    TCP/IP Да
    Другие протоколы
    CAN Нет
    Data-Highway Нет
    DeviceNet Нет
    INTERBUS Нет
    Локальная управляющая сеть (LON) Нет
    MODBUS Да
    SUCOnet Нет
    другие системы шин Да
    Степень защиты и класс защиты
    Корпус согласно EN 60529 IP65
    Стандарты, допуски, сертификаты
    Сертификаты CE, cULus, C-TICK, SIBE
    Маркировка CE Да
    cULus Да
    RCM (ранее C-TICK) Да
    Максимально достижимый класс безопасности в безопасном режиме
    Уровень производительности согласно ISO 13849-1 d
    Применение во взрывоопасной зоне
    Класс cULus I Зона 2, участок 2 Нет
    Класс FM I Участок 2 Нет
    Окружающие условия
    Свободное падение
    Макс. высота свободного падения 1 m
    Температура окружающей среды при эксплуатации
    мин. 0 °C
    макс. 40 °C
    Температура окружающей среды при хранении/транспортировке
    мин. -20 °C
    макс. 60 °C
    Относительная влажность воздуха
    Эксплуатация, макс. 80 %
    Операционные системы
    Операционная система Windows CE
    Проектирование
    Индикация сообщения Да
    Система оповещения (в том числе с буфером и квитированием) Да
    Отображение значений технологических параметров (вывод) Да
    Можно задать значения технологических параметров (ввод) Да
    Управление рецептами Да
    Программное обеспечение для проектирования
    WinCC flexible Compact Нет
    WinCC flexible Standard Да
    WinCC flexible Advanced Да
    WinCC Basic (TIA Portal) Нет
    WinCC Comfort (TIA Portal) Да
    WinCC Advanced (TIA Portal) Да
    WinCC Professional (TIA Portal) Да
    Инструмент для проектирования WinCC flexible Standard не ниже версии 2008 (заказывается отдельно)
    2. пакет для проектирования WinCC flexible Standard
    — Версия Версия 2008
    — Инструмент для проектирования WinCC flexible
    — Вид Стандарт
    Языки
    Языки онлайн
    Число языков онлайн/языков исполнения 16
    Языки проекта
    Языки проекта 32
    Функции WinCC (TIA Portal)
    Библиотеки Да
    Приложения/опции Internet Explorer, Sm@rtService, m@rtAccess
    Word Viewer Нет
    Excel Viewer Нет
    PDF Viewer Нет
    Media Player Нет
    SIMATIC WinCC Sm@rtServer Да
    SIMATIC WinCC Audit Да
    Идентификация точки соединения Да
    Сценарии Visual Basic Да
    Программа планирования задач Да
    Вспомогательная система Да
    Число символов в информационном тексте 70
    Система оповещения
    Число классов сообщений 32
    Число сообщений 4 000
    Битовые сообщения Да
    — Число битовых сообщений 4 000
    Аналоговые сообщения Да
    — Число аналоговых сообщений 4 000
    Системные сообщения HMI Да
    Системные сообщения ПЛК Да
    Другие системны сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) Да
    Строк 1
    Число символов в сообщении 80
    Число значений технологических параметров на одно сообщение 8
    Группы квитирования
    — Число групп квитирования 99
    Индикатор сообщений Да
    звуковой сигнал обратной связи Нет
    Первое/последнее значение Да
    Управление рецептами
    Число рецептур 300
    Наборов данных на рецептуру 500
    Элементов на один набор данных 1 000
    Память рецептур Встроенная флэш-память 64 Кбайт, расширяемая
    Переменные
    Число переменных на устройство 2 048
    Число переменных на одно изображение 200
    Число переменных 1 000
    Начальные значения 2 048
    Тип – дата и время 2 048
    Предельные значения Да
    Мультиплексы Да
    Структуры Да
    Изображения
    Число проектируемых изображений 500
    Шаблоны Да
    Проектируемый начальный экран Да
    Выбор изображений посредством ПЛК Да
    Передача номеров изображений посредством ПЛК Да
    Графические объекты
    Текстовые объекты 10000 текстовых элементов
    Полей ввода-вывода на изображение 200
    Число полей даты/времени 200
    Возврат Да
    Графические объекты Растровые изображения, иконки, векторная графика
    — Иконки 1 000
    Комплексные графические объекты
    Состояние/управление Да; при SIMATIC S7
    Динамические объекты Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки
    — Число объектов на проект 1 000
    — Число графиков на одно изображение 10
    Методы Тренд/профиль
    Строка
    — Число строк на изображение 10
    Ползунок
    — Число ползунков на одно изображение 10
    Индикаторы
    — Число аналоговых индикаторов на изображение 10
    Линии предельных значений Да
    Число буквенно-цифровых полей 300
    — буквенно-цифровые поля на изображение 200
    Число цифровых полей 2 048
    — цифровые поля на изображение 200
    Число полей ввода пароля 2 048
    Число видимых переключателей на проект 200
    — видимые переключатели на изображение 200
    — невидимые переключатели на изображение 200
    Число переключателей состояния на проект 200
    — Число переключателей состояния на изображение 200
    Число многопозиционных переключателей на проект 200
    — Многопозиционный переключателей на изображение 200
    Число декадных переключателей на проект 200
    — Декадных переключателей на изображение 200
    Число сигнальных ламп на проект 200
    — Сигнальных ламп на изображения 200
    Атрибуты для динамических объектов
    Изменение цвета Да
    Перемещение X/Y Да
    Затемнение Да
    Списки
    Число текстовых списков на проект 500
    Число текстовых списков на изображение 200
    Число элементов в текстовом списке 256
    Число графических списков на проект 400
    Число графических списков на изображение 200
    Число элементов в графическом списке 256
    Архивирование
    Число архивов на устройство 20
    Число точек измерения 20
    Число элементов в архиве 10 000
    Архив сообщений Да
    Архив значений технологических параметров Да
    Способы архивирования
    — Последовательный архив Да
    — Круговой архив Да
    Место сохранения Мультимедийная карта
    — Карта PC-Card Нет
    — Карта CF-Card Нет
    — Карта памяти Да
    Формат хранения данных
    — CSV Да
    Онлайн-обработка
    — по кривым Да
    Фильтры
    цикличный Да
    Допуск Да
    Изменение Да
    Безопасность
    Число групп пользователей 50
    Число полномочий пользователей 32
    Экспорт/импорт паролей Да
    Протоколирование через принтер
    Протоколирование/печать Сообщения, отчет (протокол смены), цветная печать, печатная копия, PROFINET
    Передача данных (загрузка с носителя/на носитель)
    Передача данных проектирования MPI/PROFIBUS DP, USB, Ethernet, автоматическое определение передачи данных
    Интерфейс с технологическим оборудованием
    Соединение для управления Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), другие внешние драйверы см. в главе "Системные соединения"
    S7-1200 Да
    S7-1500 Да
    S7-200 Да
    — PPI (двухточечное соединение) Да
    — Сеть PPI Да
    — MPI Да
    — PROFIBUS DP Да
    — Ethernet Да
    S7-300/400 Да
    — MPI Да
    — PROFIBUS DP Да
    — PROFINET Да
    SINUMERIK Да
    SIMOTION Да
    S5 Да
    — последовательный Да
    — PROFIBUS DP Да
    TI 505 Да
    Да
    Allen Bradley (DF1) Да
    Allen Bradley (DF485) Да
    Mitsubishi (MC TCP/IP) Да
    Mitsubishi (FX) Да
    Mitsubishi (MP4) Да
    Telemecanique (Uni-Telway) Да
    OMRON (Host Link) Да
    Modicon (Modbus TCP/IP) Да
    Modicon (Modbus RTU) Да
    GE-Fanuc (SNP) Да
    Функции
    Порядок табуляции Да
    Вычислительная функция Да
    Анимация Да
    Специальные инструменты/средства проектирования
    Очистка экрана Да
    Сенсорная калибровка Да
    Резервирование/восстановление вручную Да
    Моделирование Да
    Переключение устройств Да
    Функция передачи данных Delta-Transfer Да
    Периферийные устройства/опции
    Периферийные устройства Принтер, устройство для считывания штриховых кодов
    Принтер Да
    SIMATIC HMI карта памяти MM: Мультимедийная карта Да
    SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да
    USB-накопитель Да
    Возможность загрузки дополнительных программных компонентов Да
    Механические свойства/материалы
    Вид корпуса (спереди) Пластиковый
    Массы
    Масса (без упаковки) 2,3 kg
    Прочее
    бесплатная горячая линия Да
    Гарантийный срок 1 y
    последнее изменение: 19.12.2016

    Техническая документация по 6AV6645-0BE02-0AX0

    Связанные документы

    Быстрый заказ

    Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
    в течение 4 часов






    Быстрый заказ

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
