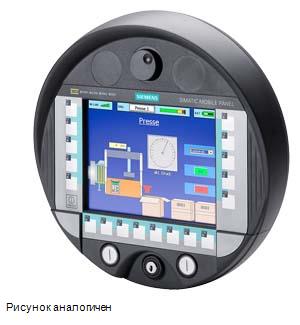

    6AV6645-0FD01-0AX1 — панель оператора Simatic, снятая с поставок.

    6AV6645-0FD01-0AX1 панели операторов Simatic, снятые с поставок

    SIMATIC MOBILE PANEL 277 IWLAN V2 (ВЕРСИЯ ДЛЯ США), МОБИЛЬНАЯ ПАНЕЛЬ, НАСТРОЙКА В WINCC FLEXI STANDARD VERSION 2008 И ВЫШЕ, ВКЛ. 1 ОСНОВНУЮ БАТАРЕЮ, БЛОК ПИТАНИЯ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО: 6AV6671-5CE00-0AX0 ЗАРЯДН. СТАНЦИЯ, 6AV6671-5CN00-0AX1 ВНЕШН. БП (EU/U

    Указанная позиция снята с поставок. Мы готовы предложить Вам замену Вашей панели 6AV6645-0FD01-0AX1 на HMI Simatic нового поколения.

    По вопросам заказа пишите нам в отдел продаж: sale@proenergo.ru

    Технические характеристики 6AV6645-0FD01-0AX1

    SIMATIC MOBILE PANEL 277 IWLAN V2 (USA), CONF. W. WINCC FLEX STANDARD VERSION 2008 AND HIGHER OR TIA PORTAL V11 SP2 AND HIGHER INCL. 1 MAIN BATTERY POWER SUPPLY TO BE ORDERED SEPARATELY: 6AV6671-5CE00-0AX1 CHARGING ST. 6AV6671-5CN00-0AX2 EXTERNAL POWER SUPPLY UNIT (EU/US/UK/JP)
    Общая информация
    Конфигурация, выполняемая на заказ Да
    Дисплей
    Модель дисплея TFT
    Диагональ экрана 7,5 in
    Число цветов 65 536
    Тип цвета Цвета
    Разрешение (пикселей)
    Разрешение (Ш x В в пикселях) 640 x 480
    Горизонтальное разрешение 640 Pixel
    Вертикальное разрешение 480 Pixel
    Фоновая подсветка
    СНО фоновой подсветки (при 25 ) 50 000 h
    Элементы управления
    Элементы управления Клавишн. или сенсорн..
    Клавиатура
    Мембранная клавиатура
    — Свободно подписываемые мембранные клавиши Да
    Функциональные клавиши
    — Число функциональных клавиш 18
    — Число функциональных клавиш со светодиодами 18
    Клавиши со светодиодами Да
    Ввод цифровых/буквенных символов Да/да
    Управление несколькими клавишами Да
    — Число клавиш при управлении несколькими клавишами 2
    Сенсорное управление
    Исполнение в виде сенсорного экрана Да; аналоговый, резистивный
    Способ присоединения
    Разъем для мыши/клавиатуры/устройства для считывания штриховых кодов USB/USB/USB
    Специальные элементы управления
    Клавиша останова Нет
    Переключатель сигнала разрешения Нет
    Замковый выключатель Нет
    Нажимной выключатель с подсветкой Нет
    Маховичок Нет
    Напряжение питания
    Осуществление электроснабжения через зарядную станцию или настольный блок питания
    Вид напряжения питания пост. ток
    Процессор
    Тип процессора ARM, 520 МГц
    Запоминающее устройство
    Вид запоминающего устройства Флэш-память/ОЗУ
    подходящее ЗУ для пользовательских данных 6 Mbyte
    ОЗУ
    Максимальная емкость главного ЗУ 128 Mbyte
    Вид вывода
    Светодиодные индикаторы рабочего состояния Да
    Светодиодный индикатор питания Да
    Время
    Часы
    Тип Аппаратные часы, с буферизацией, синхронизацией
    Аппаратные часы (часы реального времени) Да
    буферные Да
    синхронизируемые Да
    Интерфейсы
    Интерфейсы/тип шины 1 x Ethernet (RJ45)
    Число интерфейсов RS 485 0
    Число USB-разъемов 1
    USB-разъем 1 x USB
    Слот для мультимедийной карты 1 слот для мультимедийной карты/карты памяти SD Card
    Промышленный Ethernet
    Интерфейс Industrial-Ethernet 1 x Ethernet (RJ45)
    Протоколы
    PROFINET Да
    PROFINET IO Да
    PROFIsafe Нет
    PROFIBUS Нет
    Протоколы (Ethernet)
    TCP/IP Да
    Другие протоколы
    MODBUS Да; Modicon (MODBUS TCP/IP)
    другие системы шин Да; Allen-Bradley E/IP C.Logix
    ЭМС
    Излучение радиопомех согласно EN 55 011
    Класс граничных значений A, для применения в промышленных районах Да; Продукт предназначен для эксплуатации в промышленных районах. В случае применения в жилых районах должно быть обеспечено соответствие излучения радиопомех классу граничных значений B согласно EN 55011. Подробную информацию об этом см. в документации пользователя
    Степень защиты и класс защиты
    Корпус согласно EN 60529 IP65
    Стандарты, допуски, сертификаты
    Сертификаты CE, cULus, C-TICK
    Маркировка CE Да
    cULus Да
    RCM (ранее C-TICK) Да
    Окружающие условия
    Свободное падение
    Макс. высота свободного падения 1,2 m
    Температура окружающей среды при эксплуатации
    мин. 0 °C
    макс. 40 °C
    Температура окружающей среды при хранении/транспортирове
    мин. -20 °C
    макс. 60 °C
    Относительная влажность воздуха
    Эксплуатация, макс. 80 %
    Операционные системы
    Операционная система Windows CE
    Проектирование
    Индикация сообщения Да
    Система оповещения (в том числе с буфером и квитированием) Да
    Отображение значений технологических параметров (вывод) Да
    Можно задать значения технологических параметров (ввод) Да
    Управление рецептами Да
    Программное обеспечение для проектирования
    WinCC flexible Compact Нет
    WinCC flexible Standard Да
    WinCC flexible Advanced Нет
    WinCC Basic (TIA Portal) Нет
    WinCC Comfort (TIA Portal) Да; не ниже V11 SP2
    WinCC Advanced (TIA Portal) Да; не ниже V11 SP2
    WinCC Professional (TIA Portal) Да; не ниже V11 SP2
    Инструмент для проектирования WinCC flexible Standard не ниже версии 2008 SP 2 (заказывается отдельно)
    2. пакет для проектирования WinCC flexible Standard
    — Версия Версия 2008 SP 2
    — Инструмент для проектирования WinCC flexible
    — Вид Стандарт
    Языки
    Языки онлайн
    Число языков онлайн/языков исполнения 16
    Языки проекта
    Языки проекта 32
    Функции WinCC (TIA Portal)
    Библиотеки Да
    Приложения/опции Internet Explorer, Sm@rtService, Sm@rtAccess
    Сценарии Visual Basic Да
    Программа планирования задач Да
    Вспомогательная система Да
    Число символов в информационном тексте 70
    Система оповещения
    Число классов сообщений 32
    Число сообщений 4 000
    Битовые сообщения Да
    — Число битовых сообщений 4 000
    Аналоговые сообщения Да
    — Число аналоговых сообщений 4 000
    Системные сообщения HMI Да
    Системные сообщения ПЛК Да
    Строк 1
    Число символов в сообщении 80
    Число значений технологических параметров на одно сообщение 8
    Группы квитирования
    — Число групп квитирования 99
    Индикатор сообщений Да
    Первое/последнее значение Да
    Управление рецептами
    Число рецептур 300
    Наборов данных на рецептуру 500
    Элементов на один набор данных 1 000
    Память рецептур Встроенная флэш-память 64 Кбайт, расширяемая
    Переменные
    Число переменных на устройство 2 048
    Число переменных на одно изображение 200
    Число переменных 1 000
    Начальные значения 2 048
    Тип – дата и время 2 048
    Предельные значения Да
    Мультиплексы Да
    Структуры Да
    Изображения
    Число проектируемых изображений 500
    Шаблоны Да
    Проектируемый начальный экран Да
    Выбор изображений посредством ПЛК Да
    Передача номеров изображений посредством ПЛК Да
    Графические объекты
    Текстовые объекты 10000 текстовых элементов
    Полей ввода-вывода на изображение 200
    Число полей даты/времени 200
    Возврат Да
    Графические объекты Растровые изображения, иконки, векторная графика
    — Иконки 1 000
    Комплексные графические объекты
    Состояние/управление Да; при SIMATIC S7
    Динамические объекты Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки
    — Число объектов на проект 1 000
    — Число графиков на одно изображение 10
    Методы Тренд/профиль
    Строка
    — Число строк на изображение 10
    Ползунок
    — Число ползунков на одно изображение 10
    Индикаторы
    — Число аналоговых индикаторов на изображение 10
    Линии предельных значений Да
    Число буквенно-цифровых полей 300
    — буквенно-цифровые поля на изображение 200
    Число цифровых полей 2 048
    — цифровые поля на изображение 200
    Число полей ввода пароля 2 048
    Число видимых переключателей на проект 200
    — видимые переключатели на изображение 200
    — невидимые переключатели на изображение 200
    Число переключателей состояния на проект 200
    — Число переключателей состояния на изображение 200
    Число многопозиционных переключателей на проект 200
    — Многопозиционный переключателей на изображение 200
    Число декадных переключателей на проект 200
    — Декадных переключателей на изображение 200
    Число сигнальных ламп на проект 200
    — Сигнальных ламп на изображения 200
    Атрибуты для динамических объектов
    Изменение цвета Да
    Перемещение X/Y Да
    Затемнение Да
    Списки
    Число текстовых списков на проект 500
    Число текстовых списков на изображение 200
    Число элементов в текстовом списке 256
    Число графических списков на проект 400
    Число графических списков на изображение 200
    Число элементов в графическом списке 256
    Архивирование
    Число архивов на устройство 20
    Число точек измерения 20
    Число элементов в архиве 10 000
    Архив сообщений Да
    Архив значений технологических параметров Да
    Способы архивирования
    — Последовательный архив Да
    — Круговой архив Да
    Место сохранения Мультимедийная карта
    Формат хранения данных
    — CSV Да
    Онлайн-обработка
    — по кривым Да
    Фильтры
    цикличный Да
    Допуск Да
    Изменение Да
    Безопасность
    Число групп пользователей 50
    Число полномочий пользователей 32
    Экспорт/импорт паролей Да
    Протоколирование через принтер
    Протоколирование/печать Сообщения, отчет (протокол смены), PROFINET
    Передача данных (загрузка с носителя/на носитель)
    Передача данных проектирования USB, Ethernet, автоматическое определение передачи данных
    Интерфейс с технологическим оборудованием
    Соединение для управления Информацию о S7-200, S7- 300/400 в главе "Системные соединения"
    S7-1200 Да
    S7-1500 Да
    S7-200 Да
    — Ethernet Да
    S7-300/400 Да
    — PROFINET Да
    LOGO! Да
    SIMOTION Да
    Allen Bradley (EtherNet/IP) Да
    Mitsubishi (MC TCP/IP) Да; не ниже WinCC V11 SP2
    Modicon (Modbus TCP/IP) Да
    Функции
    Порядок табуляции Да
    Вычислительная функция Да
    Анимация Да
    Специальные инструменты/средства проектирования
    Очистка экрана Да
    Сенсорная калибровка Да
    Резервирование/восстановление вручную Да
    Моделирование Да
    Переключение устройств Да
    Функция передачи данных Delta-Transfer Да
    Периферийные устройства/опции
    Периферийные устройства Устройство для считывания штриховых кодов
    SIMATIC HMI карта памяти MM: Мультимедийная карта Да
    SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да
    USB-накопитель Да
    Возможность загрузки дополнительных программных компонентов Да
    Механические свойства/материалы
    Вид корпуса (спереди) Пластиковый
    Размеры
    Диаметр корпуса 290 mm
    Глубина корпуса 103 mm
    Массы
    Масса (без упаковки) 2,2 kg
    Прочее
    бесплатная горячая линия Да
    Гарантийный срок 1 y
    последнее изменение: 19.12.2016
