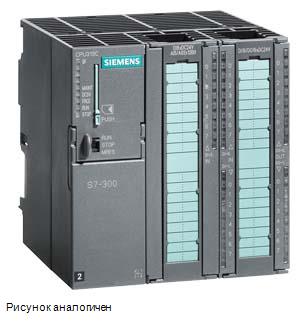

    Siemens 6AG1313-5BG04-2AY0 система автоматизации

    Siemens 6AG1313-5BG04-2AY0 система автоматизации

    SIPLUS S7-300, ЦПУ CPU313C, С КОНФОРМНЫМ ПОКРЫТИЕМ, СОГЛАСНО EN50155 T1 CAT 1 CL A, НА ОСНОВЕ ЦПУ 6ES7313-5BG04-0AB0. КОМПАКТНОЕ ЦПУ С MPI, 24 DI/16 DO, 4AI, 2AO 1 PT100, 3 БЫСТРЫМИ СЧЁТЧИКАМИ (30 КГЦ), ВСТРОЕННЫЙ БЛОК ПИТАНИЯ =24 В, 128 КБАЙТ РАБОЧЕЙ ПАМ The SIPLUS extreme variant also protects the automation system components from harsh ambient conditions, such as extremely high and low temperatures, corrosive gases, condensation, frost and biologically, chemically and physically active substances that can occur in control cabinets or container solutions in the production area. This reliably protects your standard and challenging automation tasks and provides additional investment security.

    Купить 6AG13135BG042AY0 в один клик mdi-cart-outline В корзину

    mdi-warehouse Привезем на склад за 12 дней

    Цена: по запросу

    Технические характеристики 6AG13135BG042AY0

    ***spare part*** SIPLUS S7-300 CPU 313C based on 6ES7313-5BG04-0AB0 with conformal coating, -25…+60 °C, compact CPU with MPI, 24 DI/16 DQ, 4 AI, 2 AQ, 1 Pt100, 3 high-speed counters (30 kHz), integrated power supply 24 V DC, work memory 128 KB, front connector (2x 40-pole) and Micro Memory Card required
    Общая информация
    Обозначение типа продукта CPU 313C
    Инженерное обеспечение с помощью
    ● пакета программного обеспечения для программирования STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203
    Напряжение питания
    Номинальное значение (пост. ток) 24 V; Применять электропитание согласно EN 50155
    Допустимый диапазон, нижний предел (пост. ток) 19,2 V
    Допустимый диапазон, верхний предел (пост. ток) 28,8 V
    Внешняя защита предохранителями для питающих линий (рекомендуется) Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A
    Перемыкание при отказе сетевого питания и отключении напряжения
    ● Время перемыкания при отказе сетевого питания и отключении напряжения 5 ms
    ● Мин. частота повторения импульсов 1 s
    Напряжение нагрузки L+
    Цифровые входы
    — Номинальное значение (пост. ток) 24 V
    — Защита от перепутывания полярности Да
    Цифровые выходы
    — Номинальное значение (пост. ток) 24 V
    — Защита от перепутывания полярности Нет
    Входной ток
    Потребление тока (номинальное) 650 mA
    Потребление тока (в режиме холостого хода), тип. 150 mA
    Нормальный ток включения 5 A
    I²t 0,7 A²·s
    Цифровые входы
    ● из источника напряжения нагрузки L+ (без нагрузки), макс. 80 mA
    Цифровые выходы
    ● из источника напряжения нагрузки L+, макс. 50 mA
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 12 W
    Запоминающее устройство
    Оперативное запоминающее устройство
    ● встроенный 128 kbyte
    ● расширяемое Нет
    Память загрузки
    ● вставная (MMC) Да
    ● вставная (MMC), макс. 8 Mbyte
    ● Мин. хранение данных на MMC (с момента последнего программирования) 10 a
    Хранение в буфере
    ● есть Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
    ● без АКБ Да; Программа и данные
    Время обработки ЦП
    нормальное время операций побитовой обработки 0,07 µs
    нормальное время операций со словами 0,15 µs
    нормальное время выполнения операций арифметики с фиксированной точкой 0,2 µs
    нормальное время выполнения операций с плавающей точкой 0,72 µs
    Блоки ЦП
    Число блоков (общее) 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
    Блоки данных (DB)
    ● Макс. число 1 024; Диапазон числовых значений: от 1 до 16000
    ● Макс. размер 64 kbyte
    Функциональные блоки (FB)
    ● Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
    ● Макс. размер 64 kbyte
    Функции (FC)
    ● Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
    ● Макс. размер 64 kbyte
    Организационные блоки (OB)
    ● Макс. число см. систему команд
    ● Макс. размер 64 kbyte
    ● Число свободных организационных блоков циклического выполнения 1; OB 1
    ● Число организационных блоков прерывания по времени 1; OB 10
    ● Число организационных блоков прерываний с задержкой 2; OB 20, 21
    ● Число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35
    ● Число организационных блоков аппаратного прерывания 1; OB 40
    ● Число пусковых организационных блоков 1; OB 100
    ● Число организационных блоков обработки асинхронных ошибок 4; OB 80, 82, 85, 87
    ● Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
    Глубина вложенности
    ● на класс приоритета 16
    ● дополнительно на организационный блок обработки ошибок 4
    Счетчики, таймеры и их остаток
    Счетчик S7
    ● Число 256
    Остаточность
    — настраивается Да
    — предварительно задано от Z 0 до Z 7
    Диапазон счета
    — нижний предел 0
    — верхний предел 999
    Счетчик IEC
    ● есть Да
    ● Вид Системный функциональный блок
    ● Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
    Таймеры S7
    ● Число 256
    Остаточность
    — настраивается Да
    — предварительно задано без остаточности
    Временной диапазон
    — нижний предел 10 ms
    — верхний предел 9 990 s
    Таймер IEC
    ● есть Да
    ● Вид Системный функциональный блок
    ● Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
    Области данных и их остаток
    Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 64 kbyte
    Маркер
    ● Макс. размер 256 byte
    ● Есть остаток Да; от MB 0 до MB 255
    ● Предварительно заданный остаток от MB 0 до MB 15
    ● Число меток синхронизации 8; 1 байт маркера
    Блоки управляющих данных
    ● Настраиваемый остаток Да; посредством свойства Non Retain на блоке данных
    ● Предварительно заданный остаток Да
    Локальные данные
    ● на класс приоритета, макс. 32 kbyte; макс. 2048 байт на блок
    Адресная область
    Периферийная адресная область
    ● Вводы 1 024 byte
    ● Выводы 1 024 byte
    в том числе децентрализованных
    — Вводы нет
    — Выводы нет
    Образ процесса
    ● Вводы 1 024 byte
    ● Выводы 1 024 byte
    ● Вводы, настраивается 1 024 byte
    ● Выводы, настраивается 1 024 byte
    ● Вводы, предварительно задано 128 byte
    ● Выводы, предварительно задано 128 byte
    Цифровые каналы
    ● Вводы 1 016
    — в том числе централизованных 1 016
    ● Выводы 1 008
    — в том числе централизованных 1 008
    Аналоговые каналы
    ● Вводы 253
    — в том числе централизованных 253
    ● Выводы 250
    — в том числе централизованных 250
    Конфигурация аппаратного обеспечения
    Количество расширительных устройств, макс. 3
    Число ведущих устройств DP
    ● встроенный нет
    ● по CP 4
    Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
    ● Функциональные модули 8
    ● CP, PtP 8
    ● Коммуникационные процессоры, LAN 6
    Монтажные стойки
    ● Макс. число монтажных стоек 4
    ● Макс. число модулей на монтажную стойку 8; на монтажной стойке 3 не более 7
    Время
    Часы
    ● Аппаратные часы (часы реального времени) Да
    ● буферные и синхронизируемые Да
    ● Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C
    ● Макс. отклонение в день 10 s; норм.: 2 с
    ● Работа часов после включения сетевого питания После отключения сети часы продолжают работать
    ● Работа часов после завершения времени хранения в буфере Часы продолжают работать с момента времени, в который была отключена сеть
    Счетчик рабочего времени
    ● Число 1
    ● Числовые значения/диапазон числовых значений 0
    ● Диапазон значений от 0 до 2^31 часов (при использовании SFC 101)
    ● Степень детализации 1 h
    ● остаточн. Да; при каждом запуске нужно запускать заново
    Синхронизация времени
    ● поддерживается Да
    ● на MPI, ведущее устройство Да
    ● на MPI, устройство Да
    ● в AS, ведущее устройство Да
    ● в AS, устройство Нет
    Цифровые входы
    Число входов 24
    ● из них входы, используемые для технологических функций 12
    встроенные каналы (цифровые входы) 24
    Входная характеристика по IEC 61131, тип 1 Да
    Число одновременно включаемых входов
    горизонтальный настенный монтаж
    — до 40 °C, макс. 24
    — до 60 ℃, макс. 12
    вертикальный настенный монтаж
    — до 40 °C, макс. 12
    Входное напряжение
    ● Номинальное значение (пост. ток) 24 V
    ● для сигнала "0" от -3 до +5 В
    ● для сигнала "1" от +15 до +30 В
    Входной ток
    ● для сигнала "1", тип. 8 mA
    Задержка на входе (при номинальном значении входного напряжения)
    для стандартных входов
    — параметрируемое Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации).
    — Номинальное значение 3 ms
    для технологических функций
    — с "0" на "1", макс. 16 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета
    Длина провода
    ● экранированные, макс. 1 000 m; 100 м на технологические функции
    ● неэкранированные, макс. 600 m; Для технологических функций: Нет
    для технологических функций
    — экранированные, макс. 100 m; при максимальной частоте счета
    — неэкранированные, макс. недопустимо
    Цифровые выводы
    Вид выходов 16
    ● из них быстродействующих выходов 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо
    встроенные каналы (цифровые выходы) 16
    Защита от короткого замыкания Да; с электронным срабатыванием
    ● Нормальный порог срабатывания 1 A
    Ограничение индуктивного напряжения отключения L+ (-48 В)
    Включение цифрового входа Да
    Коммутационная способность выходов
    ● при ламповой нагрузке, макс. 5 W
    Диапазон сопротивления нагрузке
    ● нижний предел 48 Ω
    ● верхний предел 4 kΩ
    Выходное напряжение
    ● для сигнала "1", мин. L+ (-0,8 В)
    Выходной ток
    ● для сигнала "1", номинальное значение 500 mA
    ● для сигнала "1", диапазон допустимых значений, мин. 5 mA
    ● для сигнала "1", диапазон допустимых значений, макс. 0,6 A
    ● для сигнала "1", минимальный ток нагрузки 5 mA
    ● для сигнала "0", ток покоя, макс. 0,5 mA
    Параллельное подключение двух выходов
    ● для повышения мощности Нет
    ● для резервного включения нагрузки Да
    Частота коммутации
    ● при омической нагрузке, макс. 100 Hz
    ● при индуктивной нагрузке, макс. 0,5 Hz
    ● при ламповой нагрузке, макс. 100 Hz
    ● импульсных выходов, при омической нагрузке, макс. 2,5 kHz
    Суммарный ток выходов (на узел)
    горизонтальный настенный монтаж
    — до 40 °C, макс. 3 A
    — до 60 ℃, макс. 2 A
    вертикальный настенный монтаж
    — до 40 °C, макс. 2 A
    Длина провода
    ● экранированные, макс. 1 000 m
    ● неэкранированные, макс. 600 m
    Аналоговые вводы
    Число аналоговых входов 4
    ● при измерении напряжения/тока 4
    ● при измерении сопротивления/измерении резистивным термометром 1
    встроенные каналы (аналоговые входы) 5; 4 x ток/напряжение, 1 x сопротивление
    Макс. допустимое входное напряжение для токового входа (предел разрушения) 5 V; при длительной нагрузке
    Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 30 V; при длительной нагрузке
    Макс. допустимый входной ток для входа напряжения (предел разрушения) 0,5 mA; при длительной нагрузке
    Макс. допустимый входной ток для токового входа (предел разрушения) 50 mA; при длительной нагрузке
    Электрическая входная частота, макс. 400 Hz
    Напряжение холостого хода для датчика сопротивления, тип. 3,3 V
    Нормальный стабилизированный измерительный ток для датчика сопротивления 1,25 mA
    техническую единицу измерения температуры можно задать Да; Градусов Цельсия/градусов Фаренгейта/Кельвина
    Входные диапазоны
    ● Напряжение Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм
    ● Ток Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом
    ● Резистивный термометр Да; Pt 100/10 МОм
    ● Сопротивление Да; от 0 до 600 Ом/10 МОм
    Входные диапазоны (номинальные значения), напряжения
    ● от 0 до +10 В Да
    — Сопротивление на входе (от 0 до 10 В) 100 kΩ
    Диапазоны входных параметров (номинальные значения), ток
    ● от 0 до 20 мА Да
    — Сопротивление на входе (от 0 до 20 мА) 100 Ω
    ● от -20 мА до +20 мА Да
    — Входное сопротивление (от -20 мА до +20 мА) 100 Ω
    ● от 4 мА до 20 мA Да
    — Входное сопротивление (от 4 мА до 20 мA) 100 Ω
    Диапазоны входных параметров (номинальные значения), термометр сопротивления
    ● Pt 100 Да
    — Сопротивление на входе (Pt 100) 10 MΩ
    Диапазоны входных параметров (номинальные значения), сопротивления
    ● от 0 до 600 Ом Да
    — Сопротивление на входе (от 0 до 600 Ом) 10 MΩ
    Термоэлемент (TC)
    Температурная компенсация
    — параметрируемое Нет
    Линеаризация характеристики
    ● параметрируемое Да; управляемый с помощью ПО
    — для резистивного термометра Pt 100
    Длина провода
    ● экранированные, макс. 100 m
    Аналоговые выводы
    встроенные каналы (аналоговые выходы) 2
    Выход напряжения, защита от короткого замыкания Да
    Макс. выходное напряжение, ток короткого замыкания 55 mA
    Макс. выходной ток, напряжение при работе без нагрузки 14 V
    Диапазоны выходных параметров, напряжение
    ● от 0 до 10 В Да
    ● от -10 до +10 В Да
    Диапазоны выходных параметров, ток
    ● от 0 до 20 мА Да
    ● от -20 мА до +20 мА Да
    ● от 4 мА до 20 мA Да
    Подключение исполнительных элементов
    ● для выхода напряжения двухпроводного соединения Да; без компенсации сопротивлений проводов
    ● для выхода напряжения четырехпроводного соединения Нет
    ● для выхода тока двухпроводного соединения Да
    Сопротивление нагрузки (в номинальном диапазоне выхода)
    ● при выходных напряжениях мин. 1 kΩ
    ● при выходных напряжениях, емкостная нагрузка, макс. 0,1 µF
    ● при выходных токах, макс. 300 Ω
    ● при выходных токах, индуктивная нагрузка, макс. 0,1 mH
    Предел разрушения при напряжениях и токах, прилагаемых извне
    ● Напряжения на выходах относительно массы аналогового модуля 16 V; при длительной нагрузке
    ● Макс. ток 50 mA; при длительной нагрузке
    Длина провода
    ● экранированные, макс. 200 m
    Формирование аналоговой величины для входов
    Принцип измерения Мгновенное шифрование значений (последовательное приближение)
    Время интегрирования и преобразования/разрешение на канал
    ● Макс. разрешение с диапазоном перегрузки (бит со знаком) 12 bit
    ● Настраиваемое время интегрирования Да; 16,6/20 мс
    ● Подавление напряжения помех для частоты помех f1 в Гц 50 / 60 Hz
    ● Постоянная времени входного фильтра 0,38 ms
    ● Основное время выполнения для узла (все каналы разрешены) 1 ms
    Формирование аналоговой величины для выходов
    Время интегрирования и преобразования/разрешение на канал
    ● Макс. разрешение с диапазоном перегрузки (бит со знаком) 12 bit
    ● Время преобразования (на канал) 1 ms
    Время установления
    ● для омической нагрузки 0,6 ms
    ● для емкостной нагрузки 1 ms
    ● для индуктивной нагрузки 0,5 ms
    Датчики
    Соединение сигнального датчика
    ● для измерения напряжения Да
    ● для измерения напряжения в качестве 2-проводного измерительного преобразователя Да; с внешним питанием
    ● для измерения напряжения в качестве 4-проводного измерительного преобразователя Да
    ● для измерения сопротивления с двухпроводным соединением Да; без компенсации сопротивлений проводов
    ● для измерения сопротивления с трехпроводным соединением Нет
    ● для измерения сопротивления с четырехпроводным соединением Нет
    Подключаемые датчики
    ● 2-проводной датчик Да
    — макс. допустимый ток покоя (2-проводной датчик) 1,5 mA
    Погрешности/точность
    Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,006 %/K
    перекрестные модуляции между входами, мин. 60 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) 0,06 %
    Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) 0,1 %
    Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) 0,15 %
    Погрешность температуры (относительно диапазона выходных параметров) (+/-) 0,01 %/K
    перекрестные модуляции между выходами, мин. 60 dB
    Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) 0,06 %
    Эксплуатационный предел погрешности во всем диапазоне температуры
    ● Напряжение относительно диапазона входных параметров, (+/-) 1 %
    ● Ток относительно диапазона входных параметров, (+/-) 1 %
    ● Сопротивление относительно диапазона входных параметров, (+/-) 1 %
    ● Напряжение относительно диапазона выходных параметров, (+/-) 1 %
    ● Ток относительно диапазона выходных параметров, (+/-) 1 %
    Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
    ● Напряжение относительно диапазона входных параметров, (+/-) 0,8 %; Погрешность нелинейности ±0,06 %
    ● Ток относительно диапазона входных параметров, (+/-) 0,8 %; Погрешность нелинейности ±0,06 %
    ● Сопротивление относительно диапазона входных параметров, (+/-) 0,8 %; Погрешность нелинейности ±0,2 %
    ● Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,8 %
    ● Напряжение относительно диапазона выходных параметров, (+/-) 0,8 %
    ● Ток относительно диапазона выходных параметров, (+/-) 0,8 %
    Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
    ● Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 30 dB
    ● Мин. синфазные помехи 40 dB
    Интерфейсы
    Число разъемов PROFINET 0
    Число интерфейсов RS 485 1; MPI
    Число интерфейсов RS 422 0
    1. интерфейс
    Тип интерфейса встроенный интерфейс RS 485
    гальванически развязанный Нет
    Физические параметры интерфейсов
    ● RS 485 Да
    ● Макс. выходной ток на интерфейс 200 mA
    Протоколы
    ● MPI Да
    ● Ведущее устройство PROFIBUS DP Нет
    ● устройство PROFIBUS DP Нет
    ● Двухточечное соединение Нет
    MPI
    ● Макс. скорости передачи данных 187,5 kbit/s
    Службы
    — Связь PG/OP Да
    — Маршрутизация Нет
    — Глобальная система передачи данных Да
    — Базовая S7-связь Да
    — S7-связь Да; только сервер, соединение проектируется с одной стороны
    — S7-связь, в качестве клиента Нет; но посредством коммуникационного процессора и загружаемого функционального блока
    — S7-связь, в качестве сервера Да
    Протоколы
    PROFIsafe Нет
    Функции связи
    Связь PG/OP Да
    Маршрутизация наборов данных Нет
    Глобальная система передачи данных
    ● поддерживается Да
    ● Макс. число GD-контуров 8
    ● Макс. число GD-пакетов 8
    ● Макс. число GD-пакетов, отправитель 8
    ● Макс. число GD-пакетов, получатель 8
    ● Макс. размер GD-пакетов 22 byte
    ● Макс. размер GD-пакетов (из них согласованных) 22 byte
    Базовая S7-связь
    ● поддерживается Да
    ● Макс. количество полезных данных на запрос 76 byte
    ● Макс. количество полезных данных на запрос (из них согласованных) 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
    S7-связь
    ● поддерживается Да
    ● в качестве сервера Да
    ● в качестве клиента Да; посредством CP и загружаемых FB
    ● Макс. количество полезных данных на запрос 180 byte; при использовании PUT/GET
    ● Макс. количество полезных данных на запрос (из них согласованных) 240 byte; в качестве сервера
    S5-совместимая связь
    ● поддерживается Да; посредством CP и загружаемых FC
    Число соединений
    ● общее 8
    ● применяется для PG-связи 7
    — резервируется для PG-связи 1
    — настраивается для PG-связи, мин. 1
    — настраивается для PG-связи, макс. 7
    ● применяется для OP-связи 7
    — резервируется для OP-связи 1
    — настраивается для OP-связи, мин. 1
    — настраивается для OP-связи, макс. 7
    ● применяется для базовой S7-связи 4
    — резервируется для базовой S7-связи 0
    — настраивается для S7-связи, мин. 0
    — настраивается для S7-связи, макс. 4
    Функции оповещения S7
    Макс. число запрашиваемых станций для функций оповещения 8; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7
    Сообщения диагностики процессов Да
    число одновременно активных блоков Alarm_S, макс. 300
    Функции испытания и ввода в эксплуатацию
    Блок состояния Да; до 2 одновременно
    Одиночный шаг Да
    Число контрольных точек 4
    Состояние/управление
    ● Переменные состояние/управления Да
    ● Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
    ● Макс. число переменных 30
    — из них переменных состояния, макс. 30
    — из них переменных управления, макс. 14
    Принудительное исполнение
    ● Принудительное исполнение Да
    ● Принудительное исполнение, переменные Входы, выходы
    ● Макс. число переменных 10
    Диагностический буфер
    ● есть Да
    ● Макс. число элементов 500
    — настраивается Нет
    — из них устойчивых к отказу сети 100; Только последние 100 элементов являются остаточными
    ● Макс. число элементов, считываемых в режиме RUN 499
    — настраивается Да; с 10 до 499
    — предварительно задано 10
    Сервисные данные
    ● считываемые Да
    Аварийные сигналы/диагностика/информация о состоянии
    Диагностический светодиодный индикатор
    ● Индикатор состояния цифрового входа (зеленый) Да
    ● Индикатор состояния цифрового выхода (зеленый) Да
    Встроенные функции
    Счетчики
    ● Число счетчиков 3; см. руководство "Технологические функции"
    ● Макс. частота счетчика 30 kHz
    Измерение частоты Да
    ● Число частотомеров 3; макс. 30 кГц (см. руководство "Технологические функции")
    Управляемое позиционирование Нет
    Встроенные функциональные блоки (регулирование) Да; ПИД-регулятор (см. руководство "Технологические функции")
    PID-регулятор Да
    Число импульсных выходов 3; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции")
    Предельная частота (импульс) 2,5 kHz
    Гальваническая развязка
    Гальваническая развязка цифровых вводов
    ● Гальваническая развязка цифровых вводов Да
    ● между каналами Нет
    ● между каналами и шиной на задней стенке Да
    Гальваническая развязка цифровых выводов
    ● Гальваническая развязка цифровых выводов Да
    ● между каналами Да
    ● между каналами, в блоках для 8
    ● между каналами и шиной на задней стенке Да
    Гальваническая развязка аналоговых вводов
    ● Гальваническая развязка аналоговых вводов Да; совместно для аналоговых периферийных устройств
    ● между каналами Нет
    ● между каналами и шиной на задней стенке Да
    Гальваническая развязка аналоговых выводов
    ● Гальваническая развязка аналоговых выводов Да; совместно для аналоговых периферийных устройств
    ● между каналами Нет
    ● между каналами и шиной на задней стенке Да
    Изоляция
    Изоляция, испытанная посредством 500 В перем. тока в течение 1 минуты
    Стандарты, допуски, сертификаты
    Маркировка CE Да
    Допуск UL Да
    RCM (ранее C-TICK) Да
    Допуск КС Да
    EAC (ранее ГОСТ-Р) Да
    Применение во взрывоопасной зоне
    ● ATEX Нет
    Для использования на железной дороге
    ● EN 50155 Да; Главы 4, 5 и 12; другие договоренности не действуют; T1, категория 1, класс A/B, EN 50155:2007
    Окружающие условия
    Температура окружающей среды при эксплуатации
    ● мин. -25 °C; = Tмин
    ● макс. 60 °C; = Tмакс; для эксплуатации на железнодорожном транспорте согласно EN50155, применимо для измеренного диапазона температур от -25 до +55 °C (T1)
    Температура окружающей среды при хранении/транспортировке
    ● мин. -40 °C
    ● макс. 70 °C
    Высота при эксплуатации относительно уровня моря
    ● Высота места установки над уровнем моря, макс. 5 000 m
    ● Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
    Относительная влажность воздуха
    ● при конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
    Устойчивость
    Применение в неподвижно смонтированных промышленных установках
    — к биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
    — к химически активным веществам согласно EN 60721-3-3 Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *
    — к механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
    Применение на наземных, рельсовых и специальных транспортных средствах
    — к биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
    — к химически активным веществам согласно EN 60721-3-5 Да; Класс 5C3 (RH < 75 %) вкл. солевой туман согласно EN 50155 (ST2); *
    — к механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
    Примечание
    — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!
    Проектирование
    Программное обеспечение для проектирования
    ● STEP 7 Да; STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203
    ● STEP 7-Lite Нет
    Программирование
    ● Операционный резерв см. систему команд
    ● Круглые скобки 8
    ● Системные функции (SFC) см. систему команд
    ● Системные функциональные блоки (SFB) см. систему команд
    Язык программирования
    — KOP Да
    — FUP Да
    — AWL Да
    — SCL Да
    — CFC Да
    — GRAPH Да
    — HiGraph® Да
    Защита ноу-хау
    ● Защита программ пользователя/защита паролем Да
    ● Кодирование блоков Да; с S7-Block Privacy
    Размеры
    Ширина 120 mm
    Высота 125 mm
    Глубина 130 mm
    Массы
    Масса, прибл. 660 g
    Классификации
    Версия Классификация
    eClass 14 27-24-22-07
    eClass 12 27-24-22-07
    eClass 9.1 27-24-22-07
    eClass 9 27-24-22-07
    eClass 8 27-24-22-07
    eClass 7.1 27-24-22-07
    eClass 6 27-24-22-07
    ETIM 10 EC000236
    ETIM 9 EC000236
    ETIM 8 EC000236
    ETIM 7 EC000236
    IDEA 4 3565
    UNSPSC 15 32-15-17-05
    Разрешения / Сертификаты
    General Product Approval
    General Product Approval EMV
    последнее изменение: 08.12.2024

    Техническая документация по 6AG1313-5BG04-2AY0

    Связанные документы

    Получить КП

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens

    mdi-phone +7 (495) 215-15-16 ВКонтакте Telegram

    Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП

    {{ bnav.title }}

    Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.

    © ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.

    Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1

    Запросить

    {{ quickBuyNote }}

    Не нашлось на сайте? Найдется на складе! Отправьте запрос, чтобы узнать стоимость и срок поставки {{ itemSelected.name }}
