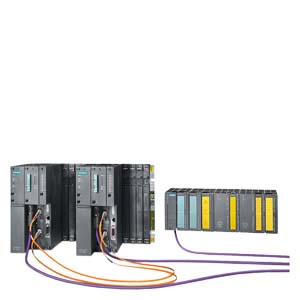

Siemens 6AG1326-2BF01-2AB0 система автоматизации

Name: Siemens 6AG1326-2BF01-2AB0 система автоматизации
Brand: Siemens
Availability: InStock

МОДУЛЬ SIPLUS SM326F, ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -25... +60С, 40-ПОЛЮСНЫЙ РАЗЪЕМ, ОСНОВАН НА МОДУЛЕ 6ES7326-2BF01-0AB0

Купить 6AG13262BF012AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

Цена: по запросу

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-300

Технические характеристики 6AG13262BF012AB0

***spare part*** SIPLUS S7-300 SM 326F based on 6ES7326-2BF01-0AB0 with conformal coating, -25…+60 °C, digital output 10 DQ; 24 V DC, 2 A, fail-safe digital output for SIMATIC S7F systems, with diagnostic alarm, 1x 40-pole

Напряжение питания

Номинальное значение (пост. ток)

24 V; 1L+

Защита от перепутывания полярности

Да

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V; 2L+, 3L+

● Защита от перепутывания полярности

Нет

Входной ток

из источника напряжения питания 1L+, макс.

70 mA

из источника напряжения нагрузки 2L+ (без нагрузки), макс.

100 mA

из источника напряжения нагрузки 3L+ (без нагрузки), макс.

100 mA

из шины на задней стойке 5 В пост. тока, макс.

100 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

12 W

Цифровые выводы

Вид выходов

Защита от короткого замыкания

Да

Ограничение индуктивного напряжения отключения

L+ (-53 В) без рядного диода, L+ (-33 В) с рядным диодом

Коммутационная способность выходов

● при ламповой нагрузке, макс.

5 W

Выходное напряжение

● для сигнала "1", мин.

L+ (-1 В) без рядного диода, L+ (-1,8 В) с рядным диодом

Выходной ток

● для сигнала "1", номинальное значение

2 A

● для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин.

7 mA

● для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс.

2 A; 2 A при горизонтальной конструкции, 1 A при вертикальной конструкции

● для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, мин.

7 mA

● для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, макс.

1 A; при горизонтальной конструкции

● для сигнала "0", ток покоя, макс.

0,5 mA

Частота коммутации

● при омической нагрузке, макс.

10 Hz

● при индуктивной нагрузке, макс.

2 Hz

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов (на узел)

горизонтальный настенный монтаж

— до 40 °C, макс.

7,5 A; без рядного диода, 5 A с рядным диодом

— до 60 ℃, макс.

5 A; без рядного диода, 4 A с рядным диодом

вертикальный настенный монтаж

— до 40 °C, макс.

5 A; без рядного диода, 4 A с рядным диодом

Длина провода

● экранированные, макс.

1 000 m; 200 м при SIL 3, AK 6, кат. 4

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Аварийные сигналы

● Диагностический сигнал

Да

Диагностика

● Считываемая диагностическая информация

Да

Диагностический светодиодный индикатор

● Отказоустойчивый режим

Да

● Суммарная ошибки SF (красный)

Да

Гальваническая развязка

Гальваническая развязка цифровых выводов

● между каналами

Да

● между каналами, в блоках для

● между каналами и шиной на задней стенке

Да

● между каналами и напряжением питания блока электроники

Да

Изоляция

Изоляция, испытанная посредством

500 В пост. тока/350 В перем. тока

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Да; Файл E239877

Максимально достижимый класс безопасности в безопасном режиме

● согласно DIN VDE 0801

AK 5 и 6

● согласно EN 954

Кат. 4

● Уровень производительности согласно ISO 13849-1

● Уровень полноты безопасности согласно IEC 61508

SIL 3

Для использования на железной дороге

● EN 50155

Нет

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин

● макс.

60 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Температура окружающей среды-давление воздуха-высота установки

Tмин ... Tмакс при 1 080 гПа ... 795 гПа (-1 000 м - +2 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (отн. влажность < 75 %), включая солевой туман согласно EN 60068-2-52 (предел чувствительности 3). При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать!

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4, включая песок, пыль. При эксплуатации защитные крышки, входящие в комплект поставки, с используемых разъемов не снимать!

Техника соединений

Требуемый передний штекер

40-полюсный

Размеры

Ширина

80 mm

Высота

125 mm

Глубина

120 mm

Массы

Масса, прибл.

465 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419
IDEA	4	3566
UNSPSC	15	32-15-17-05
