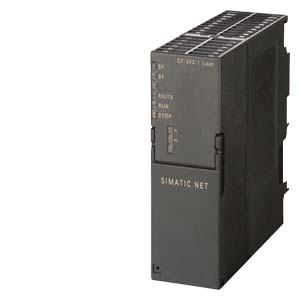

Siemens 6AG1343-1CX10-2XE0 система автоматизации

Name: Siemens 6AG1343-1CX10-2XE0 система автоматизации
Brand: Siemens
Price: 189925 RUB
Availability: InStock

SIPLUS NET CP343-1 LEAN -25... +60 ГРАД. C WITH CONFORMAL COATING BASED ON 6GK7343-1CX10-0XE0

Купить 6AG13431CX102XE0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 189925 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-300

Технические характеристики 6AG13431CX102XE0

наименование типа изделия

CP 343-1 LEAN

***spare part*** SIPLUS NET CP 343-1 Lean based on 6GK7343-1CX10-0XE0 with conformal coating, -25…+60 °C, communications processor for connection of SIMATIC S7-300 to Industrial Ethernet via TCP/IP and UDP, multicast, send/receive with and without RFC1006, fetch/ write, S7 communication (server) PROFINET IO device integrated 2-port switch ERTEC 200, module replacement without PG, SNMP diagnostics, initialization via LAN,

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6AG1343-1CX10-2XE0

скорость передачи

● на интерфейсе 1

10 ... 100 Mbit/s

интерфейсы

число интерфейсов / согласно стандарту Industrial Ethernet

число электрических соединений

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

● для источника питания

исполнение электрического соединения

● интерфейса Industrial Ethernet

Порт RJ45

● на интерфейсе 1 / согласно стандарту Industrial Ethernet

Порт RJ45

исполнение электрического соединения

● для источника питания

2-контактный вставной клеммник

напряжение питания, потребляемый ток, мощность потерь

тип напряжения / напряжения питания

пост. ток

напряжение питания / 1 / от объединяющей шины

5 V

напряжение питания

24 V

напряжение питания / внешний

24 V

напряжение питания / внешний / при постоянном токе / ном. значение

24 V

относительный положительный допуск / при постоянном токе / при 24 В

20 %

относительный отрицательный допуск / при постоянном токе / при 24 В

15 %

потребляемый ток

● от объединяющей шины / при постоянном токе / при 5 В / типичный

0,2 A

● от внешнего напряжения питания / при постоянном токе / при 24 В / типичный

0,16 A

● от внешнего напряжения питания / при постоянном токе / при 24 В / макс.

0,2 A

мощность потерь [Вт]

5,8 W

окружающие условия

окружающая температура

● при вертикальном монтаже / при эксплуатации

-25 ... +40 °C

● при горизонтальном монтаже / при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +70 °C

● при транспортировке

-40 ... +70 °C

высота над уровнем моря / при высоте над уровнем моря / макс.

5000 m

окруж. условия / относительно окружающей температуры - атмосферного давления - высоты над уровнем моря

Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)//Tмин.– (Tмакс. – 10 K) при 795–658 гПа (+2000–+3500 м)//Tмин.– (Tмакс. — 20 K) при 658–540 гПа (+3500–+5000 м)

относительная атмосферная влажность

● с конденсацией / согласно МЭК 60068-2-38 / макс.

100 %; Допустимая относительная влажность, включая конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение

химическая стойкость / против обычных смазочно-охлаждающих жидкостей

Да; вкл. капли дизельного топлива и масла в воздухе

стойкость к биологически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу

● совместимость согласно EN 60721-3-6

Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)

стойкость к химически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!

● совместимость согласно EN 60721-3-6

Да

стойкость к механически активным веществам

● совместимость согласно EN 60721-3-3

Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!

● совместимость согласно EN 60721-3-6

Да; Класс 6S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!

покрытие / для укомплектованных печатных плат / согласно EN 61086

Да; Класс 2 для высокого уровня доступности

исполнение покрытия / защита от загрязнений согласно EN 60664-3

Да; Защита типа 1

способ проверки / покрытия / согласно MIL-I-46058C

Да; За время эксплуатации цвет покрытия может измениться

соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A

Да; Покрытие Conformal Coating, класс A

степень защиты IP

IP20

конструкция, размеры и масса

формат модуля

Компактный узел S7-300 одинарной ширины

ширина

40 mm

высота

125 mm

глубина

120 mm

масса нетто

0,22 kg

вид креплений

● монтаж на профильной шине для S7-300

Да

паспортные параметры / открытая связь

число возможных соединений / для открытой связи / с помощью модулей SEND/RECEIVE / макс.

объем данных

● как полезные данные каждого TSO на соединении TCP / для открытой связи / с помощью модулей SEND/RECEIVE / макс.

8 Kibyte

● как полезные данные каждого соединения TCP / для открытой связи / с помощью модулей SEND/RECEIVE / макс.

8 Kibyte

● как полезные данные каждого соединения UDP / для открытой связи IE / с помощью модулей SEND/RECEIVE / макс.

2 Kibyte

число абонентов многоадресной передачи

паспортные параметры / связь S7

число возможных соединений / для связи S7

● макс.

сервис

● связи SIMATIC / как сервер

Да

паспортные параметры / многопротокольный режим

число активных соединений / в многопротокольном режиме

паспортные параметры / связь PROFINET / как контроллер ввода-вывода PN

функция изделия / контроллер PROFINET IO

Нет

паспортные параметры / связь PROFINET / как устройство ввода-вывода PN

функция изделия / устройство PROFINET IO

Да

объем данных

● как полезные данные для входных переменных / как устройство PROFINET IO / макс.

512 byte

● как полезные данные для выходных переменных / как устройство PROFINET IO / макс.

512 byte

● как полезные данные для входных переменных / на каждый субмодуль как устройство PROFINET IO

240 byte

● как полезные данные для выходных переменных / на каждый субмодуль как устройство PROFINET IO

240 byte

● как полезные данные для диапазона согласованности каждого субмодуля

240 byte

число субмодулей / на каждое устройство PROFINET IO

паспортные параметры / телеуправление

протокол / поддерживается

● TCP/IP

Да

функции изделия / управление, конфигурирование, проектирование

функция изделия / поддержка MIB

Да

протокол / поддерживается

● SNMP v1

Да

● DCP

Да

● LLDP

Да

конфигурационное программное обеспечение

● требуется

STEP 7 V5.4 или выше/STEP 7 Professional V11 (TIA Portal) или выше

функция идентификации и техобслуживания

● I&M0 - информация об устройстве

Да

● I&M1 - идентификатор установки/ места

Да

функции изделия / диагностика

функция изделия / веб-диагностика

Да

функции изделия / коммутатор

комплектация изделия / коммутатор

Да

функция изделия

● с коммутационным управлением

Нет

● при IRT / коммутатор PROFINET IO

Нет

● конфигурирование с помощью STEP 7

Да

функции изделия / резервирование

функция изделия

● кольцевое резервирование

Да

● менеджер резервирования

Нет

протокол / поддерживается / Media Redundancy Protocol (MRP)

Да

функции изделия / безопасность

функция изделия

● защита паролем для веб-приложений

Нет

● список управления доступом (ACL) - на основе IP

Да

● список управления доступом (ACL) - на основе IP для ПЛК/маршрутизации

Нет

● отключение ненужных сервисов

Да

● блокировка связи с помощью физических портов

Да

● журнал неправомерного доступа

Нет

функции изделия / время

функция изделия / поддержка SICLOCK

Да

функция изделия / передача синхронизации времени

Да

протокол / поддерживается

● NTP

Да

дополнительная информация / веб-ссылки

интернет-ссылка

● к веб-сайту: помощь при выборе проводов и штекеров

https://support.industry.siemens.com/cs/ww/de/view/109766358

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: промышленная связь

https://www.siemens.com/simatic-net

● на веб-страницу: SiePortal

https://sieportal.siemens.com/

● на веб-сайт: база данных изображений

https://www.automation.siemens.com/bilddb

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Разрешения / Сертификаты
