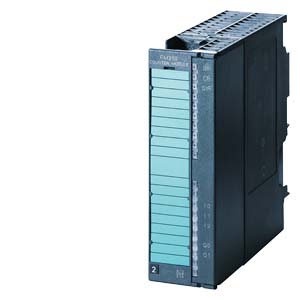

Siemens 6AG1350-1AH03-2AE0 система автоматизации

Name: Siemens 6AG1350-1AH03-2AE0 система автоматизации
Brand: Siemens
Price: 108483 RUB
Availability: InStock

SIPLUS МОДУЛЬ БЫСТРОГО СЧЁТА FM350-1, ТЕМП. ДИАПАЗОН ОТ -25. .. +60 ГРАД. ЦЕЛЬСИЯ, НА БАЗЕ МОДУЛЯ 6ES7350-1AH03-0AE0

Купить 6AG13501AH032AE0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 108483 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-300

Технические характеристики 6AG13501AH032AE0

***spare part*** SIPLUS S7-300 FM350-1 based on 6ES7350-1AH03-0AE0 with conformal coating, -25…+60 °C, counter module counter functions up to 500 kHz 1 channel for connection of 5 V and 24 V incremental encoders isochronous mode; measuring range types incl. configuration package on CD-ROM

Общая информация

основано на

6ES7350-1AH03-0AE0

Напряжение питания

Вспомогательное напряжение 1L+, напряжение нагрузки 2L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

20,4 V; динамическое 18,5 В

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V; динамическое 30,2 В

Входной ток

из источника напряжения нагрузки 1L+ (без нагрузки), макс.

40 mA

из шины на задней стойке 5 В пост. тока, макс.

160 mA

Питание датчика

Питание датчика 5 В

● 5 В

Да; 5,2 В ±2 %

● Макс. выходной ток

300 mA

Питание датчика 24 В

● 24 В

Да; 1L+ (-3 В)

● Макс. выходной ток

400 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4,5 W

Цифровые входы

Число входов

Функции

1 для запуска затвора, 1 для остановки затвора, 1 для сброса счетчика

Входное напряжение

● для сигнала "0"

-28,8 ... +5 В

● для сигнала "1"

от +11 до +28,8 В

Входной ток

● для сигнала "1", тип.

9 mA

Цифровые выводы

Вид выходов

Защита от короткого замыкания

Да; с электронным срабатыванием

Ограничение индуктивного напряжения отключения

2L+ (-39 V)

Выходное напряжение

● для сигнала "0", макс.

3 V

● для сигнала "1", мин.

2L+ (-1,5 V)

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин.

5 mA

● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс.

0,6 A

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

300 µs

Датчики

Подключаемые датчики

● Инкрементальный датчик (симметричный)

Да; с 2 смещенными на 90° последовательностями импульсов

● Инкрементальный датчик (асимметричный)

Да

● Инициатор 24 В

Да

● Датчик направления 24 В

Да; 1 последовательность импульсов, 1 сигнал направления

Счетчики

Число входов счетчика

1; 32 бит или ±31 бит

Вход счетчика 5 В

● Тип

RS 422

● Нагрузочное сопротивление

220 Ω

● Разность входных напряжений

1,3 V

● Макс. частота счетчика

500 kHz

Вход счетчика 24 В

● Входное напряжение для сигнала "0"

-28,8 ... +5 В

● Входное напряжение для сигнала "1"

от +11 до +28,8 В

● Нормальный входной ток для сигнала "1"

9 mA

● Макс. частота счетчика

200 kHz

● Минимальная ширина импульса

2,5 µs

Гальваническая развязка

Гальваническая развязка цифровых вводов

● между каналами и шиной на задней стенке

Да; Оптронная пара

Гальваническая развязка цифровых выводов

● между каналами и шиной на задней стенке

Да; Оптронная пара

Гальваническая развязка счетчиков

● между каналами и шиной на задней стенке

Да; Оптронная пара

Изоляция

Изоляция, испытанная посредством

500 V

Стандарты, допуски, сертификаты

Маркировка CE

Да

Допуск UL

Да; Файл E239877

RCM (ранее C-TICK)

Да

Допуск КС

Да

EAC (ранее ГОСТ-Р)

Да

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин

● макс.

60 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Техника соединений

Требуемый передний штекер

1 x 20-полюсный

Размеры

Ширина

40 mm

Высота

125 mm

Глубина

120 mm

Массы

Масса, прибл.

250 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-05
eClass	12	27-24-22-05
eClass	9.1	27-24-22-05
eClass	9	27-24-22-05
eClass	8	27-24-22-05
eClass	7.1	27-24-22-05
eClass	6	27-24-22-05
ETIM	10	EC001422
ETIM	9	EC001422
ETIM	8	EC001422
ETIM	7	EC001422
IDEA	4	3567
UNSPSC	15	32-15-17-05
