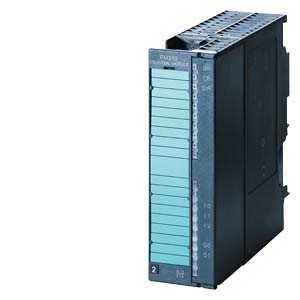

SIPLUS S7-300, ФУНКЦИОНАЛЬНЫЙ МОДУЛЬ СЧЁТА FM350-1, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУРА -25... +60 ГРАД. ЦЕЛЬСИЯ, СООТВЕТСТВУЕТ EN50155, НА ОСНОВЕ МОДУЛЯ 6ES7350-1AH03-0AE0 The SIPLUS extreme variants are specially designed for harsh ambient conditions. To ensure that biologically, chemically and physically active substances do not negatively impact your automation system.
Цена: по запросу
Информация по блокам питания Sitop для продукции Simatic, LOGO
|
|
***spare part*** SIPLUS S7-300 FM350-1 based on 6ES7350-1AH03-0AE0 with conformal coating, -25…+60 °C, counter module FM 350-1 for S7-300, counter functions up to 500 kHz 1 channel for connection of 5 V and 24 V incremental encoders isochronous mode; measuring range types incl. configuration package on CD-ROM | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Вспомогательное напряжение 1L+, напряжение нагрузки 2L+ | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V; Применять электропитание согласно EN 50155 | |||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, нижний предел (пост. ток) | 20,4 V; динамическое 18,5 В | |||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V; динамическое 30,2 В | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| из источника напряжения нагрузки 1L+ (без нагрузки), макс. | 40 mA | |||||||||||||||||||||||||||||||||||||||||||
| из шины на задней стойке 5 В пост. тока, макс. | 160 mA | |||||||||||||||||||||||||||||||||||||||||||
| Питание датчика | ||||||||||||||||||||||||||||||||||||||||||||
| Питание датчика 5 В | ||||||||||||||||||||||||||||||||||||||||||||
| ● 5 В | Да; 5,2 В ±2 % | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток | 300 mA | |||||||||||||||||||||||||||||||||||||||||||
| Питание датчика 24 В | ||||||||||||||||||||||||||||||||||||||||||||
| ● 24 В | Да; 1L+ (-3 В) | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток | 400 mA | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 4,5 W | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 3 | |||||||||||||||||||||||||||||||||||||||||||
| Функции | 1 для запуска затвора, 1 для остановки затвора, 1 для сброса счетчика | |||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | -28,8 ... +5 В | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +11 до +28,8 В | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 9 mA | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||||||||
| Вид выходов | 2 | |||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да; с электронным срабатыванием | |||||||||||||||||||||||||||||||||||||||||||
| Ограничение индуктивного напряжения отключения | 2L+ (-39 V) | |||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", макс. | 3 V | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", мин. | 2L+ (-1,5 V) | |||||||||||||||||||||||||||||||||||||||||||
| Выходной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", номинальное значение | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. | 5 mA | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. | 0,6 A | |||||||||||||||||||||||||||||||||||||||||||
| Задержка на выходе при омической нагрузке | ||||||||||||||||||||||||||||||||||||||||||||
| ● с "0" на "1", макс. | 300 µs | |||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||
| Подключаемые датчики | ||||||||||||||||||||||||||||||||||||||||||||
| ● Инкрементальный датчик (симметричный) | Да; с 2 смещенными на 90° последовательностями импульсов | |||||||||||||||||||||||||||||||||||||||||||
| ● Инкрементальный датчик (асимметричный) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Инициатор 24 В | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Датчик направления 24 В | Да; 1 последовательность импульсов, 1 сигнал направления | |||||||||||||||||||||||||||||||||||||||||||
| Счетчики | ||||||||||||||||||||||||||||||||||||||||||||
| Число входов счетчика | 1; 32 бит или ±31 бит | |||||||||||||||||||||||||||||||||||||||||||
| Вход счетчика 5 В | ||||||||||||||||||||||||||||||||||||||||||||
| ● Тип | RS 422 | |||||||||||||||||||||||||||||||||||||||||||
| ● Нагрузочное сопротивление | 220 Ω | |||||||||||||||||||||||||||||||||||||||||||
| ● Разность входных напряжений | 1,3 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. частота счетчика | 500 kHz | |||||||||||||||||||||||||||||||||||||||||||
| Вход счетчика 24 В | ||||||||||||||||||||||||||||||||||||||||||||
| ● Входное напряжение для сигнала "0" | -28,8 ... +5 В | |||||||||||||||||||||||||||||||||||||||||||
| ● Входное напряжение для сигнала "1" | от +11 до +28,8 В | |||||||||||||||||||||||||||||||||||||||||||
| ● Нормальный входной ток для сигнала "1" | 9 mA | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. частота счетчика | 200 kHz | |||||||||||||||||||||||||||||||||||||||||||
| ● Минимальная ширина импульса | 2,5 µs | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых вводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да; Оптронная пара | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых выводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да; Оптронная пара | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка счетчиков | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да; Оптронная пара | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 500 V | |||||||||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск UL | Да; Файл E239877 | |||||||||||||||||||||||||||||||||||||||||||
| RCM (ранее C-TICK) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Допуск КС | Да | |||||||||||||||||||||||||||||||||||||||||||
| EAC (ранее ГОСТ-Р) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Для использования на железной дороге | ||||||||||||||||||||||||||||||||||||||||||||
| ● EN 50155 | Да; Главы 4, 5 и 12; другие договоренности не действуют; T1, категория 1, класс A/B, EN 50155:2007 | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -25 °C; = Tмин | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C; = Tмакс; для эксплуатации на железнодорожном транспорте согласно EN50155, применимо для измеренного диапазона температур от -25 до +55 °C (T1) | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m | |||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м) | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим) | |||||||||||||||||||||||||||||||||||||||||||
| Устойчивость | ||||||||||||||||||||||||||||||||||||||||||||
| Применение в неподвижно смонтированных промышленных установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| Применение на наземных, рельсовых и специальных транспортных средствах | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-5 | Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-5 | Да; Класс 5C3 (RH < 75 %) вкл. солевой туман согласно EN 50155 (ST2); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-5 | Да; Класс 5S3 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| Применение в промышленных технологических установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |||||||||||||||||||||||||||||||||||||||||||
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |||||||||||||||||||||||||||||||||||||||||||
| Примечание | ||||||||||||||||||||||||||||||||||||||||||||
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |||||||||||||||||||||||||||||||||||||||||||
| Техника соединений | ||||||||||||||||||||||||||||||||||||||||||||
| Требуемый передний штекер | 1 x 20-полюсный | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 40 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 125 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 120 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 250 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 13.05.2024 | |||||||||||||||||||||||||||||||||||||||||||
