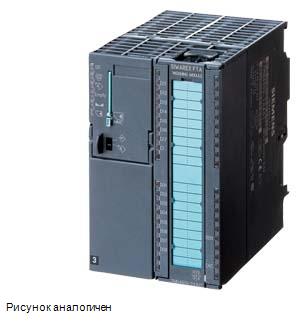

SIPLUS, весовой модуль FTA, рабочая температура -10 ... +60 °C, с конформным покрытием, на основе 7MH4900-2AA01 . Весоизмерительная электроника с возможностью верификации. Для задач автоматического и неавтоматического весоизмерения. Для применения с S7-300 и ET200M. EC-сертификат соответствия. 3 X 6000D.
Информация по блокам питания Sitop для продукции Simatic, LOGO
|
|
SIPLUS, весовой модуль FTA, рабочая температура -10 ... +60 °C, с конформным покрытием, на основе 7MH4900-2AA01 . Весоизмерительная электроника с возможностью верификации. Для задач автоматического и неавтоматического весоизмерения. Для применения с S7-300 и ET200M. EC-сертификат соответствия. 3 X 6000D. | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| основано на | 7MH4900-2AA01 | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение нагрузки L+ | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 500 mA | |||||||||||||||||||||||||||||||||||||||||||
| из шины на задней стойке 5 В пост. тока, тип. | 55 mA | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 7,5 W | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 7 | |||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | от -3 до +5 В | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +15 до +30 В | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 15 mA; мин. 2 мА | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||||||||
| Вид выходов | 8 | |||||||||||||||||||||||||||||||||||||||||||
| Выходной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", номинальное значение | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | -10 °C; = Tмин (вкл. конденсацию / мороз) | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C; = Tмакс | |||||||||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m; со снижением характеристик | |||||||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м) | |||||||||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха | ||||||||||||||||||||||||||||||||||||||||||||
| ● при конденсации, испытания согласно IEC 60068-2-38, макс. | 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение | |||||||||||||||||||||||||||||||||||||||||||
| Устойчивость | ||||||||||||||||||||||||||||||||||||||||||||
| Применение в неподвижно смонтированных промышленных установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-3 | Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-3 | Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-3 | Да; Класс 3S4 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| Применение на судах/в море | ||||||||||||||||||||||||||||||||||||||||||||
| — к биологически активным веществам согласно EN 60721-3-6 | Да; Класс 6B2: плесневые и грибковые споры (исключая живые организмы) | |||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60721-3-6 | Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); * | |||||||||||||||||||||||||||||||||||||||||||
| — к механически активным веществам согласно EN 60721-3-6 | Да; Класс 6S3 вкл. песок, пыль; * | |||||||||||||||||||||||||||||||||||||||||||
| Применение в промышленных технологических установках | ||||||||||||||||||||||||||||||||||||||||||||
| — к химически активным веществам согласно EN 60654-4 | Да; Класс 3 (при условии отсутствия трихлорэтилена) | |||||||||||||||||||||||||||||||||||||||||||
| — Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 | Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло) | |||||||||||||||||||||||||||||||||||||||||||
| Примечание | ||||||||||||||||||||||||||||||||||||||||||||
| — Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 | * Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения! | |||||||||||||||||||||||||||||||||||||||||||
| Конформное покрытие | ||||||||||||||||||||||||||||||||||||||||||||
| ● Покрытия для смонтированных печатных плат согласно EN 61086 | Да; Класс 2 для обеспечения высокого уровня надежности | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от загрязнения согласно EN 60664-3 | Да; Тип защиты 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Военные испытания согласно MIL-I-46058C, приложение 7 | Да; За время эксплуатации покрытие можно красить | |||||||||||||||||||||||||||||||||||||||||||
| ● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A | Да; Конформное покрытие, класс А | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 80 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 125 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 130 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 600 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 29.05.2024 | |||||||||||||||||||||||||||||||||||||||||||
