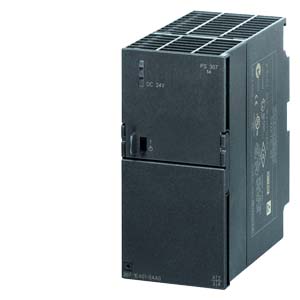

Siemens 6ES7307-1EA01-0AA0 система автоматизации

Name: Siemens 6ES7307-1EA01-0AA0 система автоматизации
Brand: Siemens
Price: 30006 RUB
Availability: InStock

SIMATIC S7-300, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/5 A

Купить 6ES73071EA010AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: на складе: 1 шт.

mdi-cash-multiple 30006 руб.

Информация по блокам питания Sitop для продукции Simatic, LOGO

Подробнее о семействе S7-300

Технические характеристики 6ES73071EA010AA0

SIMATIC PS307/1AC/DC24B/5A

SIMATIC S7-300 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ PS307 ВХОД: AC 120/230 В ВЫХОД: DC 24 В/5 A

страница с обзором технических характеристик изделия

https://i.siemens.com/1P6ES7307-1EA01-0AA0

вход

вид сети "нтернет" на базе электросети

1-фазный переменный ток

напряжение питания при переменном токе

Автоматическое переключение диапазона

напряжение питания

120 V/230 V

входное напряжение 1 при переменном токе

85 ... 132 V

входное напряжение 2 при переменном токе

170 ... 264 V

широкодиапазонный вход

Нет

перегрузочная способность по перенапряжению

2,3 x Ue ном, 1,3 мс

время автономной работы при ном. значении выходного тока при отказе сети мин.

20 ms

условия эксплуатации буферизации отключения сети

при Ue = 93/187 В

частота сети

50/60 Hz

частота сети

47 ... 63 Hz

входной ток

● при ном. значении входного напряжения 120 В

2,3 A

● при ном. значении входного напряжения 230 В

1,2 A

ограничение тока тока включения при 25 °C макс.

20 A

длительность ограничения тока включения при 25 °C

● макс.

3 ms

значение I2t макс.

1,2 A²·s

исполнение устройства защиты

T 3,15 A/250 В (недоступно)

исполнение устройства защиты в сетевом проводе

рекомендованный LS-переключатель: с 6 A характеристика C

выход

форма характеристики напряжения на выходе

регулируемое постоянное напряжение без потенциала

выходное напряжение при постоянном токе ном. значение

24 V

выходное напряжение

● на выходе 1 при постоянном токе ном. значение

24 V

выходное напряжение регулируется

Нет; -

суммарный относительный допуск напряжения

3 %

относительная точность регулирования выходного напряжения

● при медленных отклонениях входного напряжения

0,1 %

● при медленных отклонениях омической нагрузки

0,5 %

остаточная пульсация

● макс.

50 mV

● типичный

10 mV

пик напряжения

● макс.

150 mV

● типичный

20 mV

исполнение индикатора для штатного режима работы

Светодиод зеленый для 24 В O.K.

характеристика выходного напряжения при включении

без отклонения напряжения Ua (плавное включение)

время задержки срабатывания макс.

2 s

время нарастания напряжения выходного напряжения

● типичный

10 ms

выходной ток

● ном. значение

5 A

● расчетный диапазон

0 ... 5 A

отдаваемая активная мощность типичный

120 W

кратковременный ток перегрузки

● при коротком замыкании в режиме разгона типичный

20 A

● при коротком замыкании в рабочем режиме типичный

20 A

допустимая длительность макс. тока

● при коротком замыкании в режиме разгона

100 ms

● при коротком замыкании в рабочем режиме

100 ms

параллельное соединение оборудования

Да

КПД

КПД [%]

87 %

мощность потерь [Вт]

● при ном. значении выходного напряжения при ном. значении выходного тока типичный

18 W

регулирование

относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный

0,1 %

относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный

1 %

время регулирования

● при скачке нагрузки с 50 % до 100 % типичный

0,3 ms

● при скачке нагрузки с 100 % до 50 % типичный

0,3 ms

защита и контроль

исполнение защиты от перенапряжений

дополнительный контур регулирования, отключение при < 28,8 В, повторный запуск самостоятельно

характеристика выхода устойчивый к коротким замыканиям

Да

исполнение защиты от коротких замыканий

Электронное отключение, самостоятельный повторный запуск

порог срабатывания при ограничении тока

5,5 ... 6,5 A

установившийся ток короткого замыкания действующее значение

● макс.

7 A

безопасность

гальваническая развязка между входом и выходом

Да

гальваническая развязка

выходное напряжение: SELV, ES1 (IEC 62368-1), DVC As (IEC 61204-7)

класс защиты оборудования

класс I

ток утечки

● макс.

3,5 mA

● типичный

0,5 mA

степень защиты IP

IP20

ЭМС

стандарт

● для излучения помех

EN 55022 класс B

● для ограничения сетевых гармоник

EN 61000-3-2

● для помехоустойчивости

EN 61000-6-2

нормы, спецификации, допуски

сертификат соответствия

● маркировка CE

Да

● допуск UL

Да; cULus-Listed (UL 508, CSA C22.2 No. 142), File E143289

● маркировка UKCA

Да

● допуск EAC

Да

● NEC Class 2

Нет

вид сертификации

● BIS

Да; R-41183539

● сертификат CB

Да

среднее время между отказами (MTBF) при 40 °C

2 480 589 h

нормы, спецификации, допуски опасные окружающие условия

сертификат соответствия

● МЭК Ex

Да; IECEx Ex nA nC IIC T3 Gc

● ATEX

Да; ATEX (EX) II 3G Ex nA nC IIC T3 Gc

● допуск ULhazloc

Да

● UKEX

Да

● CCC для взрывоопасных зон согласно стандарту GB

Да

● допуск FM

Да; Class I, Div. 2, Group ABCD, T4

нормы, спецификации, допуски классификация судов

допуск для судостроения

Да

общество классификации судов

● American Bureau of Shipping Europe Ltd. (ABS)

Нет

● Bureau Veritas (BV)

Нет

● Det Norske Veritas (DNV)

Да

● Регистр судоходства Ллойда (LRS)

Да

нормы, спецификации, допуски экологический сертификат изделия

экологический сертификат изделия

Да

потенциал парникового эффекта [CO2 eq]

● всего

504,2 kg

● в процессе производства

11,3 kg

● при эксплуатации

492,3 kg

● по истечении срока службы

0,41 kg

окружающие условия

окружающая температура

● при эксплуатации

0 ... 60 °C; при естественной конвекции (естественная конвекция)

● при транспортировке

-40 ... +85 °C

● при хранении

-40 ... +85 °C

экологическая категория согласно МЭК 60721

Климатический класс 3K3, 5 ... 95% без конденсации

способ подключения

исполнение электрического соединения

винтовой зажим

● на входе

L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно-/тонкопроволочный

● на выходе

L+, M: по 3 винтовых зажима для 0,5 ... 2,5 мм²

● для вспомогательных контактов

механические характеристики

ширина × высота × глубина корпуса

60 × 125 × 120 mm

монтажная ширина × монтажная высота

60 mm × 205 mm

необходимое расстояние

● вверху

40 mm

● внизу

40 mm

● слева

0 mm

● справа

0 mm

вид креплений

монтируется на шину S7

● монтаж на DIN-рейку

Нет

● монтаж на профильной шине для S7

Да

● настенный монтаж

Нет

секционируемый корпус

Да

масса нетто

0,6 kg

принадлежности

механические принадлежности

монтажный адаптер для профильной шины (6EP1971-1BA00)

дополнительная информация веб-ссылки

интернет-ссылка

● на веб-страницу: ассистент выбора TIA Selection Tool

https://www.siemens.com/tstcloud

● на веб-сайт: менеджер скачивания CAx

https://siemens.com/cax

● на веб-сайт: Industry Online Support

https://support.industry.siemens.com

дополнительные сведения

прочие указания

Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)

сведения о безопасности

информация о безопасности

Siemens предоставляет продукты и решения для обеспечения промышленной кибербезопасности при эксплуатации производственных комплексов, систем, оборудования и сетей. Для защиты производственных комплексов, систем, оборудования и сетей от киберугроз необходимо внедрение и поддержка комплексной высокотехнологичной модели промышленной кибербезопасности. Продукты и решения Siemens являются одним из компонентов такой модели. Клиенты отвечают за предотвращение несанкционированного доступа к их производственным комплексам, системам, оборудованию и сетям. Подключение таких систем, оборудования и их компонентов к корпоративной сети или сети Интернет должен быть организован только если такой доступ необходим и с применением соответствующих локальных мер безопасности (например, использование брандмауэров и/или деление сети на подсети). Для получения дополнительных сведений о возможных мерах промышленной кибербезопасности см. www.siemens.com/cybersecurity-industry. Продукты и решения Siemens постоянно совершенствуются дляобеспечения максимальной степени безопасности. Siemens настоятельно рекомендует выполнять обновления сразу после их выпуска и всегда использовать самые последние версии продуктов. Использование неподдерживаемых версий продуктов и неприменение последних обновлений повышает риск киберугроз для клиента. Для получения сведений об обновлениях продуктов, подпишитесь на RSS-канал Siemens по промышленной кибербезопасности: https://www.siemens.com/cert. (V4.7)

Классификации

	Версия	Классификация
eClass	14	27-04-07-01
eClass	12	27-04-07-01
eClass	9.1	27-04-07-01
eClass	9	27-04-07-01
eClass	8	27-04-90-02
eClass	7.1	27-04-90-02
eClass	6	27-04-90-02
ETIM	10	EC002540
ETIM	9	EC002540
ETIM	8	EC002540
ETIM	7	EC002540
IDEA	4	4130
UNSPSC	15	39-12-10-04
