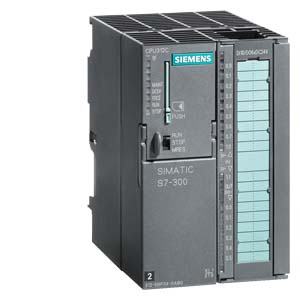

SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 312C С ИНТЕРФЕЙСОМ MPI, 10 DI/6 DO, 2 БЫСТРЫХ СЧЁТЧИКА (10 КГЦ), ВСТРОЕННЫЙ БЛОК ПИТАНИЯ =24 В, 64 КБАЙТ РАБОЧЕЙ ПАМЯТИ, ДЛЯ РАБОТЫ НЕОБХОДИМЫ ФРОНТШТЕКЕР (1 X 40ПОЛ.) И КАРТА ПАМЯТИ MICRO MEMORY CARD
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7-300, CPU 312C COMPACT CPU WITH MPI, 10 DI/6 DO, 2 FAST COUNTERS (10 KHZ), INTEGRATED 24V DC POWER SUPPLY, 64 KBYTE WORKING MEMORY, FRONT CONNECTOR (1 X 40PIN) AND MICRO MEMORY CARD REQUIRED | |
| Общая информация | ||
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Цифровые выходы | ||
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Нет | |
| Входной ток | ||
| Потребление тока (номинальное) | 570 mA | |
| Потребление тока (в режиме холостого хода), тип. | 90 mA | |
| Нормальный ток включения | 5 A | |
| It | 0,7 A·s | |
| Цифровые выходы | ||
| из источника напряжения нагрузки L+, макс. | 25 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 8 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 64 kbyte | |
| расширяемое | Нет | |
| Емкость остаточной памяти для остаточных блоков данных | 64 kbyte | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,1 µs | |
| нормальное время операций со словами | 0,24 µs | |
| 0,32 µs | ||
| нормальное время выполнения операций с плавающей точкой | 1,1 µs | |
| Блоки ЦП | ||
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Описание | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 4; OB 80, 82, 85, 87 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| остаточная область данных, общая | Все, макс. 64 Кбайт | |
| Маркер | ||
| Макс. число | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| в том числе децентрализованных | ||
| — Вводы | нет | |
| — Выводы | нет | |
| Образ процесса | ||
| Вводы | 1 024 byte | |
| Выводы | 1 024 byte | |
| Вводы, настраивается | 1 024 byte | |
| Выводы, настраивается | 1 024 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Адреса по умолчанию встроенных каналов | ||
| — Цифровые входы | от 124.0 до 125.1 | |
| — Цифровые выходы | от 124.0 до 124.5 | |
| Цифровые каналы | ||
| Вводы | 266 | |
| — в том числе централизованных | 266 | |
| Выводы | 262 | |
| — в том числе централизованных | 262 | |
| Аналоговые каналы | ||
| Вводы | 64 | |
| — в том числе централизованных | 64 | |
| Выводы | 64 | |
| — в том числе централизованных | 64 | |
| Конфигурация аппаратного обеспечения | ||
| Количество расширительных устройств, макс. | 0 | |
| Число ведущих устройств DP | ||
| встроенный | нет | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| Коммуникационные процессоры, LAN | 4 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 1 | |
| Макс. число модулей на монтажную стойку | 8 | |
| Время | ||
| Часы | ||
| буферные и синхронизируемые | Нет; буферизация –нет. синхронизация – да | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 час | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Нет | |
| Цифровые входы | ||
| Число входов | 10 | |
| из них входы, используемые для технологических функций | 8 | |
| встроенные каналы (цифровые входы) | 10 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Число одновременно включаемых входов | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | 10 | |
| — до 60 , макс. | 5 | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 5 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 8 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации). | |
| — Номинальное значение | 3 ms | |
| для счетчиков/технологических функций | ||
| — с "0" на "1", макс. | 48 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 100 м на технологические функции | |
| неэкранированные, макс. | 600 m; Для технологических функций: Нет | |
| для технологических функций | ||
| — экранированные, макс. | 100 m; при максимальной частоте счета | |
| — неэкранированные, макс. | недопустимо | |
| Цифровые выводы | ||
| Вид выходов | 6 | |
| из них быстродействующих выходов | 2; Внимание! Параллельное включение скоростных выходов ЦП недопустимо | |
| встроенные каналы (цифровые выходы) | 6 | |
| Защита от короткого замыкания | Да; с электронным срабатыванием | |
| Нормальный порог срабатывания | 1 A | |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 | |
| верхний предел | 4 k | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 500 mA | |
| для сигнала "1", диапазон допустимых значений, мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A | |
| для сигнала "1", минимальный ток нагрузки | 5 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 100 Hz | |
| импульсных выходов, при омической нагрузке, макс. | 2,5 kHz | |
| Суммарный ток выходов (на узел) | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | 2 A | |
| — до 60 , макс. | 1,5 A | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 1,5 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аналоговые вводы | ||
| Число аналоговых входов | 0 | |
| встроенные каналы (аналоговые входы) | 0 | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| встроенные каналы (аналоговые выходы) | 0 | |
| Датчики | ||
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 0 | |
| Число интерфейсов RS 485 | 1; MPI | |
| Число интерфейсов RS 422 | 0 | |
| 1. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Нет | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 187,5 kbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Нет | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Маршрутизация наборов данных | Нет | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством CP и загружаемых FB | |
| Макс. количество полезных данных на запрос | 180 byte; (при использовании PUT/GET) | |
| Макс. количество полезных данных на запрос (из них согласованных) | 240 byte; в качестве сервера | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Число соединений | ||
| общее | 6 | |
| применяется для PG-связи | 5 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 5 | |
| применяется для OP-связи | 5 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 5 | |
| применяется для базовой S7-связи | 2 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 2 | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 6; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |
| Сообщения диагностики процессов | Да | |
| макс. число одновременно активных блоков Alarm-S | 300 | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 2 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностический светодиодный индикатор | ||
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Встроенные функции | ||
| Число счетчиков | 2; см. руководство "Технологические функции" | |
| Макс. частота счета (счетчик) | 10 kHz | |
| Измерение частоты | Да | |
| Число частотомеров | 2; макс. 10 кГц (см. руководство "Технологические функции") | |
| Управляемое позиционирование | Нет | |
| Встроенные функциональные блоки (регулирование) | Нет | |
| PID-регулятор | Нет | |
| Число импульсных выходов | 2; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции") | |
| Предельная частота (импульс) | 2,5 kHz | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | Да | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Да | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 600 В пост. тока | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да; STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203 | |
| STEP 7-Lite | Нет | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | ||
| Ширина | 80 mm | |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | ||
| Масса, прибл. | 410 g | |
| последнее изменение: | 28.06.2016 | |
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
