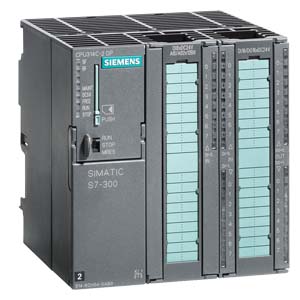

SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2 DP С MPI, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 БЫСТРЫХ СЧЁТЧИКА (60 КГЦ), ВСТР. ИНТЕРФЕЙС DP, ВСТР. БЛОК ПИТАНИЯ =24 В, 192 КБАЙТ РАБОЧЕЙ ПАМЯТИ, ДЛЯ РАБОТЫ НЕОБХОДИМЫ ФРОНТШТЕКЕРЫ (2 X 40ПОЛ.) И КАРТА ПАМЯТИ MMC
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7-300, CPU 314C-2 DP COMPACT CPU WITH MPI, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 FAST COUNTERS (60 KHZ), INTEGRATED DP INTERFACE, INTEGRATED 24V DC POWER SUPPLY, 192 KBYTE WORKING MEMORY, FRONT CONNECTOR (2 X 40PIN) AND MICRO MEMORY CARD REQUIRED | |
| Общая информация | ||
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.3 + SP2 с HSP 203 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Цифровые входы | ||
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Да | |
| Цифровые выходы | ||
| Напряжение нагрузки L+ | ||
| — Номинальное значение (пост. ток) | 24 V | |
| — Защита от перепутывания полярности | Нет | |
| Входной ток | ||
| Потребление тока (номинальное) | 880 mA | |
| Потребление тока (в режиме холостого хода), тип. | 150 mA | |
| Нормальный ток включения | 5 A | |
| It | 0,7 A·s | |
| Цифровые входы | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 80 mA | |
| Цифровые выходы | ||
| из источника напряжения нагрузки L+, макс. | 50 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 13 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 192 kbyte | |
| расширяемое | Нет | |
| Емкость остаточной памяти для остаточных блоков данных | 64 kbyte | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,06 µs | |
| нормальное время операций со словами | 0,12 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,16 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,59 µs | |
| Блоки ЦП | ||
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Описание | см. систему команд | |
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выплнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 5; Организационные блоки 80, 82, 85, 86 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| остаточная область данных, общая | Все, макс. 64 Кбайт | |
| Маркер | ||
| Макс. число | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| в том числе децентрализованных | ||
| — Вводы | 2 003 byte | |
| — Выводы | 2 010 byte | |
| Образ процесса | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| Вводы, настраивается | 2 048 byte | |
| Выводы, настраивается | 2 048 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Адреса по умолчанию встроенных каналов | ||
| — Цифровые входы | от 124.0 до 126.7 | |
| — Цифровые выходы | от 124.0 до 125.7 | |
| — Аналоговые входы | от 752 до 761 | |
| — Аналоговые входы | от 752 до 755 | |
| Цифровые каналы | ||
| Вводы | 16 048 | |
| — в том числе централизованных | 1 016 | |
| Выводы | 16 096 | |
| — в том числе централизованных | 1 008 | |
| Аналоговые каналы | ||
| Вводы | 1 006 | |
| — в том числе централизованных | 253 | |
| Выводы | 1 007 | |
| — в том числе централизованных | 250 | |
| Конфигурация аппаратного обеспечения | ||
| Количество расширительных устройств, макс. | 3 | |
| Число ведущих устройств DP | ||
| встроенный | 1 | |
| по CP | 4 | |
| Число работоспособных функционльных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8; на монтажной стойке 3 не более 7 | |
| Время | ||
| Часы | ||
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 час | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | |
| на DP, подчиненное устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Нет | |
| Цифровые входы | ||
| Число входов | 24 | |
| из них входы, используемые для технологических функций | 16 | |
| встроенные каналы (цифровые входы) | 24 | |
| Входная характеристика по IEC 61131, тип 1 | Да | |
| Число одновременно включаемых входов | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | 24 | |
| — до 60 , макс. | 12 | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 12 | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от +15 до +30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 8 mA | |
| Задерка на входе (при номинальном значении входного напряжения) | ||
| для стандартных входов | ||
| — параметрируемое | Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации). | |
| — Номинальное значение | 3 ms | |
| для счетчиков/технологических функций | ||
| — с "0" на "1", макс. | 8 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета | |
| Длина провода | ||
| экранированные, макс. | 1 000 m; 50 м на технологические функции | |
| неэкранированные, макс. | 600 m; Для технологических функций: Нет | |
| для технологических функций | ||
| — экранированные, макс. | 50 m; при максимальной частоте счета | |
| — неэкранированные, макс. | недопустимо | |
| Цифровые выводы | ||
| Вид выходов | 16 | |
| из них быстродействующих выходов | 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо | |
| встроенные каналы (цифровые выходы) | 16 | |
| Защита от короткого замыкания | Да; с электронным срабатыванием | |
| Нормальный порог срабатывания | 1 A | |
| Ограничение индуктивного напряжения отключения | L+ (-48 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 48 | |
| верхний предел | 4 k | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-0,8 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 500 mA | |
| для сигнала "1", диапазон допустимых значений, мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A | |
| для сигнала "1", минимальный ток нагрузки | 5 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Параллельное подключение двух выходов | ||
| для повышения мощности | Нет | |
| для резервного включения нагрузки | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при ламповой нагрузке, макс. | 100 Hz | |
| импульсных выходов, при омической нагрузке, макс. | 2,5 kHz | |
| Суммарный ток выходов (на узел) | ||
| горизонтальное монтажное положение | ||
| — до 40 °C, макс. | 3 A | |
| — до 60 , макс. | 2 A | |
| вертикальное монтажное положение | ||
| — до 40 °C, макс. | 2 A | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аналоговые вводы | ||
| Число аналоговых входов | 5 | |
| при измерении напряжения/тока | 4 | |
| при измерении сопротивления/измерении резистивным термометром | 1 | |
| встроенные каналы (аналоговые входы) | 5; 4 x ток/напряжение, 1 x сопротивление | |
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | 5 V; при длительной нагрузке | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V; при длительной нагрузке | |
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | 0,5 mA; при длительной нагрузке | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA; при длительной нагрузке | |
| техническую единицу измерения температуры можно задать | Да; Градусов Цельсия/градусов Фаренгейта/Кельвина | |
| Входные диапазоны | ||
| Напряжение | Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм | |
| Ток | Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом | |
| Резистивный термометр | Да; Pt 100/10 МОм | |
| Сопротивление | Да; от 0 до 600 Ом/10 МОм | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 k | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 100 | |
| от -20 мА до +20 мА | Да | |
| Входное сопротивление (от -20 мА до +20 мА) | 100 | |
| от 4 мА до 20 мA | Да | |
| Входное сопротивление (от 4 мА до 20 мA) | 100 | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Pt 100 | Да | |
| Сопротивление на входе (Pt 100) | 10 M | |
| Диапазоны входных параметров (номинальные значения), сопротивления | ||
| Нормальное напряжение при работе без нагрузки | 3,3 V | |
| Нормальный измерительный ток | 1,25 mA | |
| от 0 до 600 Ом | Да | |
| Сопротивление на входе (от 0 до 600 Ом) | 10 M | |
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — параметрируемое | Нет | |
| Линеаризация характеристики | ||
| параметрируемое | Да; управляемый с помощью ПО | |
| — для резистивного термометра | Pt 100 | |
| Длина провода | ||
| экранированные, макс. | 100 m | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 2 | |
| встроенные каналы (аналоговые выходы) | 2 | |
| Макс. выходное напряжение, ток короткого замыкания | 55 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 14 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Подключение исполнительных элементов | ||
| для выхода напряжения двухпроводного соединения | Да; без компенсации сопротивлений проводов | |
| для выхода напряжения четырехпроводного соединения | Нет | |
| для выхода тока двухпроводного соединения | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 k | |
| при выходных напряжениях, емкостная нагрузка, макс. | 0,1 µF | |
| при выходных токах, макс. | 300 | |
| при выходных токах, индуктивная нагрузка, макс. | 0,1 mH | |
| Предел разрушения при напряжениях и токах, прилагаемых извне | ||
| Напряжения на выходах относительно массы аналогового модуля | 16 V; при длительной нагрузке | |
| Макс. ток | 50 mA; при длительной нагрузке | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины | ||
| Принцип измерения | Мгновенное шифрование значений (последовательное приближение) | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | |
| Настраиваемое время интегрирования | Да; 16,6/20 мс | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| макс. допустимая входная частота | 400 Hz | |
| Время преобразования (на канал) | 1 ms | |
| Постоянная времени входного фильтра | 0,38 ms | |
| Основное время выполнения для узла (все каналы разрешены) | 1 ms | |
| Время установления | ||
| для омической нагрузки | 0,6 ms | |
| для емкостной нагрузки | 1 ms | |
| для индуктивной нагрузки | 0,5 ms | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да; с внешним питанием | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| для измерения сопротивления с двухпроводным соединением | Да; без компенсации сопротивлений проводов | |
| для измерения сопротивления с трехпроводным соединением | Нет | |
| для измерения сопротивления с четырехпроводным соединением | Нет | |
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Погрешности/точность | ||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,006 %/K | |
| перекрестные модуляции между входами, мин. | 60 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,06 % | |
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,1 % | |
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % | |
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,01 %/K | |
| перекрестные модуляции между выходами, мин. | 60 dB | |
| Повторяемость в установившемс состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,06 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 1 % | |
| Ток относительно диапазона входных параметров, (+/-) | 1 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 1 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 1 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,06 % | |
| Ток относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,06 % | |
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,2 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,8 % | |
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,8 % | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,8 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 30 dB | |
| Мин. синфазные помехи | 40 dB | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 0 | |
| Число интерфейсов RS 485 | 2; MPI и PROFIBUS DP | |
| Число интерфейсов RS 422 | 0 | |
| 1. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Нет | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 187,5 kbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| 2. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Нет | |
| Устройство ввода-вывода PROFINET | Нет | |
| PROFINET CBA | Нет | |
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Да | |
| Двухточечное соединение | Нет | |
| Ведущее устройство DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. число подчиненных устройств DP | 124 | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Нет | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | |
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | |
| — DPV1 | Да | |
| Адресная область | ||
| — Макс. число входов | 2 kbyte | |
| — Макс. число выходов | 2 kbyte | |
| Полезные данные на подчиненное устройство DP | ||
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| Подчиненное устройство DP | ||
| GSD-файл | Текущий файл GSD можно загрузить в интернете (http://www.siemens.com/profibus-gsd) | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; только при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Маршрутизация наборов данных | Да | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством CP и загружаемых FB | |
| Макс. количество полезных данных на запрос | 180 kbyte; при использовании PUT/GET | |
| Макс. количество полезных данных на запрос (из них согласованных) | 240 byte; в качестве сервера | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Число соединений | ||
| общее | 12 | |
| применяется для PG-связи | 11 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 11 | |
| применяется для OP-связи | 11 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 11 | |
| применяется для базовой S7-связи | 8 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 8 | |
| применяется для маршрутизации | 4; макс. | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |
| Сообщения диагностики процессов | Да | |
| макс. число одновременно активных блоков Alarm-S | 300 | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 2 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояия, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностический светодиодный индикатор | ||
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Встроенные функции | ||
| Число счетчиков | 4; см. руководство "Технологические функции" | |
| Макс. частота счета (счетчик) | 60 kHz | |
| Измерение частоты | Да | |
| Число частотомеров | 4; макс. 60 кГц (см. руководство "Технологические функции") | |
| Управляемое позиционирование | Да | |
| Встроенные функциональные блоки (регулирование) | Да; ПИД-регулятор (см. руководство "Технологические функции") | |
| PID-регулятор | Да | |
| Число импульсных выходов | 4; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции") | |
| Предельная частота (импульс) | 2,5 kHz | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| Гальваническая развязка цифровых вводов | Да | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка цифровых выводов | ||
| Гальваническая развязка цифровых выводов | Да | |
| между каналами | Да | |
| между каналами, в блоках для | 8 | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка аналоговых вводов | ||
| Гальваническая развязка аналоговых вводов | Да; совместно для аналоговых периферийных устройств | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Гальваническая развязка аналоговых выводов | ||
| Гальваническая развязка аналоговых выводов | Да; совместно для аналоговых периферийных устройств | |
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока | |
| между входами и массой аналогового модуля (UCM) | 8 В пост. тока | |
| между массой аналогового модуля и M внутр. (UISO) | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 600 В пост. тока | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да; STEP7 не ниже версии V5.5 + SP1 или STEP7 не ниже версии V5.3 + SP2 с HSP 203 | |
| STEP 7-Lite | Нет | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | ||
| Ширина | 120 mm | |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | ||
| Масса, прибл. | 680 g | |
| последнее изменение: | 20.06.2016 | |
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
