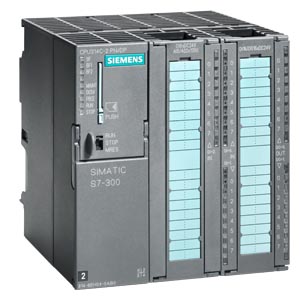

SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 314C-2PN/DP СО 192 КБ РАБОЧЕЙ ПАМЯТИ, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 БЫСТРЫХ СЧЁТЧИКА (60 КГЦ), 1. ИНТЕРФЕЙС MPI/DP 12МБИТ/С, 2. ИНТЕРФЕЙС ETHERNET PROFINET, С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ВСТРОЕННЫЙ БЛОК ПИТАНИЯ =24 В,
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
| | SIMATIC S7-300, CPU 314C-2PN/DP COMPACT CPU WITH 192 KBYTE WORKING MEMORY, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 FAST COUNTERS (60 KHZ), 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE ETHERNET PROFINET, WITH 2 PORT SWITCH, INTEGRATED 24V DC POWER SUPPLY, FRONT CONNECTOR (2 X 40PIN) AND MICRO MEMORY CARD REQUIRED | ||
| Общая информация | |||
| Версия продукта | 01 | ||
| Версия микропрограммного обеспечения | V3.3 | ||
| Инженерное обеспечение с помощью | |||
| пакета программного обеспечения для программирования | не ниже STEP 7 V5.5 с HSP 191 | ||
| Напряжение питания | |||
| Номинальное значение (пост. ток) | |||
| 24 В пост. тока | Да | ||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | ||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||
| Внешняя защита предохранителями для питающих линий (рекомендуется) | Модульный автоматический выключатель для защиты линий, тип C, мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A | ||
| Перемыкание при отказе сетевого питания и отключении напряжения | |||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | ||
| Мин. частота повторения импульсов | 1 s | ||
| Цифровые входы | |||
| Напряжение нагрузки L+ | |||
| — Номинальное значение (пост. ток) | 24 V | ||
| — Защита от перепутывания полярности | Да | ||
| Цифровые выходы | |||
| Напряжение нагрузки L+ | |||
| — Номинальное значение (пост. ток) | 24 V | ||
| — Защита от перепутывания полярности | Нет | ||
| Входной ток | |||
| Потребление тока (номинальное) | 850 mA | ||
| Потребление тока (в режиме холостого хода), тип. | 190 mA | ||
| Нормальный ток включения | 5 A | ||
| It | 0,7 A·s | ||
| Цифровые входы | |||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 80 mA | ||
| Цифровые выходы | |||
| из источника напряжения нагрузки L+, макс. | 50 mA | ||
| Рассеиваемая мощность | |||
| Нормальная рассеиваемая мощность | 14 W | ||
| Запоминающее устройство | |||
| Оперативное запоминающее устройство | |||
| встроенный | 192 kbyte | ||
| расширяемое | Нет | ||
| Емкость остаточной памяти для остаточных блоков данных | 64 kbyte | ||
| Память загрузки | |||
| вставная (MMC) | Да | ||
| вставная (MMC), макс. | 8 Mbyte | ||
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | ||
| Хранение в буфере | |||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | ||
| без АКБ | Да; Программа и данные | ||
| Время обработки ЦП | |||
| нормальное время операций побитовой обработки | 0,06 µs | ||
| нормальное время операций со словами | 0,12 µs | ||
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,16 µs | ||
| нормальное время выполнения операций с плавающей точкой | 0,59 µs | ||
| Блоки ЦП | |||
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | ||
| Блоки данных (DB) | |||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | ||
| Макс. размер | 64 kbyte | ||
| Функциональные блоки (FB) | |||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | ||
| Макс. размер | 64 kbyte | ||
| Функции (FC) | |||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | ||
| Макс. размер | 64 kbyte | ||
| Организационные блоки (OB) | |||
| Описание | см. систему команд | ||
| Макс. размер | 64 kbyte | ||
| Число свободных организационных блоков циклическоо выполнения | 1; OB 1 | ||
| Число организационных блоков прерывания по времени | 1; OB 10 | ||
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | ||
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | ||
| Число организационных блоков аппаратного прерывания | 1; OB 40 | ||
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | ||
| Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61; только для PROFINET | ||
| Число пусковых организационных блоков | 1; OB 100 | ||
| Число организационных блоков обработки асинхронных ошибок | 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO) | ||
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | ||
| Глубина вложенности | |||
| на класс приоритета | 16 | ||
| дополнительно на организационный блок обработки ошибок | 4 | ||
| Счетчики, таймеры и их остаток | |||
| Счетчик S7 | |||
| Число | 256 | ||
| Остаточность | |||
| — настраивается | Да | ||
| — нижний предел | 0 | ||
| — верхний предел | 255 | ||
| — предварительно задано | от Z 0 до Z 7 | ||
| Диапазон счета | |||
| — настраивается | Да | ||
| — нижний предел | 0 | ||
| — верхний предел | 999 | ||
| Счетчик IEC | |||
| есть | Да | ||
| Вид | Системный функциональный блок | ||
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | ||
| Таймеры S7 | |||
| Число | 256 | ||
| Остаточность | |||
| — настраивается | Да | ||
| — нижний предел | 0 | ||
| — верхний предел | 255 | ||
| — предварительно задано | без остаточности | ||
| Временной диапазон | |||
| — нижний предел | 10 ms | ||
| — верхний предел | 9 990 s | ||
| Таймер IEC | |||
| есть | Да | ||
| Вид | Системный функциональный блок | ||
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | ||
| Области данных и их остаток | |||
| остаточная область данных, общая | Все, макс. 64 Кбайт | ||
| Маркер | |||
| Макс. число | 256 byte | ||
| Есть остаток | Да; от MB 0 до MB 255 | ||
| Предварительно заданный остаток | от MB 0 до MB 15 | ||
| Число меток синхронизации | 8; 1 байт маркера | ||
| Блоки управляющих данных | |||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | ||
| Макс. размер | 64 kbyte | ||
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | ||
| Предварительно заданный остаток | Да | ||
| Локальные данные | |||
| на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок | ||
| Адресная область | |||
| Периферийная адресная область | |||
| Вводы | 2 048 byte | ||
| Выводы | 2 048 byte | ||
| в том числе децентрализованных | |||
| — Вводы | 2 003 byte | ||
| — Выводы | 2 010 byte | ||
| Образ процесса | |||
| Вводы | 2 048 byte | ||
| Выводы | 2 048 byte | ||
| Вводы, настраивается | 2 048 byte | ||
| Выводы, настраивается | 2 048 byte | ||
| Вводы, предварительно задано | 256 byte | ||
| Выводы, предварительно задано | 256 byte | ||
| Адреса по умолчанию встроенных каналов | |||
| — Цифровые входы | от 136.0 до 138.7 | ||
| — Цифровые выходы | от 136,0 до 137,7 | ||
| — Аналоговые входы | от 800 до 809 | ||
| — Аналоговые входы | от 800 до 803 | ||
| Частичный образ процесса | |||
| Макс. число частичных образов процесса | 1; для PROFINET IO количество полезных данных ограничено 1600 байт | ||
| Цифровые каналы | |||
| Вводы | 16 048 | ||
| — в том числе централизованных | 1 016 | ||
| Выводы | 16 096 | ||
| — в том числе централизованных | 1 008 | ||
| Аналоговые каналы | |||
| Вводы | 1 006 | ||
| — в том числе централизованных | 253 | ||
| Выводы | 1 007 | ||
| — в том числе централизованных | 250 | ||
| Конфигурация аппаратного обеспечения | |||
| Количество расширительных устройств, макс. | 3 | ||
| Число ведущих устройств DP | |||
| встроенный | 1 | ||
| по CP | 4 | ||
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | |||
| Функциональные модули | 8 | ||
| CP, PtP | 8 | ||
| Коммуникационные процессоры, LAN | 10 | ||
| Монтажные стойки | |||
| Макс. число монтажных стоек | 4 | ||
| Макс. число модулей на монтажную стойку | 8; на монтажной стойке 3 не более 7 | ||
| Время | |||
| Часы | |||
| Аппаратные часы (часы реального времени) | Да | ||
| буферные и синхронизируемые | Да | ||
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | ||
| Макс. отклонение в день | 10 s; норм.: 2 с | ||
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | ||
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | ||
| Счетчик рабочего времени | |||
| Число | 1 | ||
| Числовые значения/диапазон числовых значений | 0 | ||
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | ||
| Степень детализации | 1 час | ||
| остаточн. | Да; при каждом запуске нужно запускать заново | ||
| Синхронизация времени | |||
| поддерживается | Да | ||
| на MPI, ведущее устройство | Да | ||
| на MPI, починенное устройство | Да | ||
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | ||
| на DP, подчиненное устройство | Да | ||
| в AS, ведущее устройство | Да | ||
| в AS, подчиненное устройство | Да | ||
| на Ethernet по NTP | Да; в качестве клиента | ||
| Цифровые входы | |||
| Число входов | 24 | ||
| из них входы, используемые для технологических функций | 16 | ||
| встроенные каналы (цифровые входы) | 24 | ||
| Входная характеристика по IEC 61131, тип 1 | Да | ||
| Число одновременно включаемых входов | |||
| горизонтальное монтажное положение | |||
| — до 40 °C, макс. | 24 | ||
| — до 60 , макс. | 12 | ||
| вертикальное монтажное положение | |||
| — до 40 °C, макс. | 12 | ||
| Входное напряжение | |||
| Номинальное значение (пост. ток) | 24 V | ||
| для сигнала "0" | от -3 до +5 В | ||
| для сигнала "1" | от +15 до +30 В | ||
| Входной ток | |||
| для сигнала "1", тип. | 8 mA | ||
| Задержка на входе (при номинальном значении входного напряжения) | |||
| для стандартных входов | |||
| — параметрируемое | Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации). | ||
| — Номинальное значение | 3 ms | ||
| для счетчиков/технологических функций | |||
| — с "0" на "1", макс. | 8 µs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета | ||
| Длина провода | |||
| экранированные, макс. | 1 000 m; 50 м на технологические функции | ||
| неэкранированные, макс. | 600 m; Для технологических функций: Нет | ||
| для технологических функций | |||
| — экранированные, макс. | 50 m; при максимальной частоте счета | ||
| — неэкранированные, макс. | недопустимо | ||
| Цифровые выводы | |||
| Вид выходов | 16 | ||
| из них быстродействующих выходов | 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо | ||
| встроенные каналы (цифровые выходы) | 16 | ||
| Защита от короткого замыкания | Да; с электронным срабатыванием | ||
| Нормальный порог срабатывания | 1 A | ||
| Ограничение индуктивного напряжения отключения | L+ (-48 В) | ||
| Включение цифрового входа | Да | ||
| Коммутационная способность выходов | |||
| при ламповой нагрузке, макс. | 5 W | ||
| Диапазон сопротивления нагрузке | |||
| нижний предел | 48 | ||
| верхний предел | 4 k | ||
| Выходное напряжение | |||
| для сигнала "1", мин. | L+ (-0,8 В) | ||
| Выходной ток | |||
| для сигнала "1", номинальное значение | 500 mA | ||
| для сигнала "1", диапазон допустимых значений, мин. | 5 mA | ||
| для сигнала "1", диапазон допустимых значений, макс. | 0,6 A | ||
| для сигнала "1", минимальный ток нагрузки | 5 mA | ||
| для сигнала "0", ток покоя, макс. | 0,5 mA | ||
| Параллельное подключение двух выходов | |||
| для повышения мощности | Нет | ||
| для резервного включения нагрузки | Да | ||
| Частота коммутации | |||
| при омической нагрузке, макс. | 100 Hz | ||
| при индуктивной нагрузке, макс. | 0,5 Hz | ||
| при ламповой нагрузке, макс. | 100 Hz | ||
| импульсных выходов, при омической нагрузке, макс. | 2,5 kHz | ||
| Суммарный ток выходов (на узел) | |||
| горизонтальное монтажное положение | |||
| — до 40 °C, макс. | 3 A | ||
| — до 60 , макс. | 2 A | ||
| вертикальное монтажное положение | |||
| — до 40 °C, макс. | 2 A | ||
| Длина провода | |||
| экранированные, макс. | 1 000 m | ||
| неэкранированные, макс. | 600 m | ||
| Аналоговые вводы | |||
| Число аналоговых входов | 5 | ||
| при измерении напряжения/тока | 4 | ||
| при измерении сопротивления/измерении резистивным термометром | 1 | ||
| встроенные каналы (аналоговые входы) | 5; 4 x ток/напряжение, 1 x сопротивление | ||
| Макс. допустимое входное напряжение для токового входа (предел разрушения) | 5 V; при длительной нагрузке | ||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 30 V; при длительной нагрузке | ||
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | 0,5 m; при длительной нагрузке | ||
| Макс. допустимый входной ток для токового входа (предел разрушения) | 50 mA; при длительной нагрузке | ||
| техническую единицу измерения температуры можно задать | Да; Градусов Цельсия/градусов Фаренгейта/Кельвина | ||
| Входные диапазоны | |||
| Напряжение | Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм | ||
| Ток | Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом | ||
| Резистивный термометр | Да; Pt 100/10 МОм | ||
| Сопротивление | Да; от 0 до 600 Ом/10 МОм | ||
| Входные диапазоны (номинальные значения), напряжения | |||
| от 0 до +10 В | Да | ||
| Сопротивление на входе (от 0 до 10 В) | 100 k | ||
| Диапазоны входных параметров (номинальные значения), ток | |||
| от 0 до 20 мА | Да | ||
| Сопротивление на входе (от 0 до 20 мА) | 100 | ||
| от -20 мА до +20 мА | Да | ||
| Входное сопротивление (от -20 мА до +20 мА) | 100 | ||
| от 4 мА до 20 мA | Да | ||
| Входное сопротивление (от 4 мА до 20 мA) | 100 | ||
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | |||
| Pt 100 | Да | ||
| Сопротивление на входе (Pt 100) | 10 M | ||
| Диапазоны входных параметров (номинальные значения) сопротивления | |||
| Нормальное напряжение при работе без нагрузки | 3,3 V | ||
| Нормальный измерительный ток | 1,25 mA | ||
| от 0 до 600 Ом | Да | ||
| Сопротивление на входе (от 0 до 600 Ом) | 10 M | ||
| Термоэлемент (TC) | |||
| Температурная компенсация | |||
| — параметрируемое | Нет | ||
| Линеаризация характеристики | |||
| параметрируемое | Да; управляемый с помощью ПО | ||
| — для резистивного термометра | Pt 100 | ||
| Длина провода | |||
| экранированные, макс. | 100 m | ||
| Аналоговые выводы | |||
| Число аналоговых выходов | 2 | ||
| встроенные каналы (аналоговые выходы) | 2 | ||
| Выход напряжения, защита от короткого замыкания | Да | ||
| Макс. выходное напряжение, ток короткого замыкания | 55 mA | ||
| Макс. выходной ток, напряжение при работе без нагрузки | 14 V | ||
| Диапазоны выходных параметров, напряжение | |||
| от 0 до 10 В | Да | ||
| от -10 до +10 В | Да | ||
| Диапазоны выходных параметров, ток | |||
| от 0 д 20 мА | Да | ||
| от -20 мА до +20 мА | Да | ||
| от 4 мА до 20 мA | Да | ||
| Подключение исполнительных элементов | |||
| для выхода напряжения двухпроводного соединения | Да; без компенсации сопротивлений проводов | ||
| для выхода напряжения четырехпроводного соединения | Нет | ||
| для выхода тока двухпроводного соединения | Да | ||
| Сопротивление нагрузки (в номинальном диапазоне выхода) | |||
| при выходных напряжениях мин. | 1 k | ||
| при выходных напряжениях, емкостная нагрузка, макс. | 0,1 µF | ||
| при выходных токах, макс. | 300 | ||
| при выходных токах, индуктивная нагрузка, макс. | 0,1 mH | ||
| Предел разрушения при напряжениях и токах, прилагаемых извне | |||
| Напряжения на выходах относительно массы аналогового модуля | 16 V; при длительной нагрузке | ||
| Макс. ток | 50 mA; при длительной нагрузке | ||
| Длина провода | |||
| экранированные, макс. | 200 m | ||
| Формирование аналоговой величины | |||
| Принцип измерения | Мгновенное шифрование значений (последовательное приближение) | ||
| Время интегрирования и преобразования/разрешение на канал | |||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 12 bit | ||
| Настраиваемое время интегрирования | Да; 16,6/20 мс | ||
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | ||
| макс. допустимая входная частота | 400 Hz | ||
| Время преобразования (на канал) | 1 ms | ||
| Постоянная времени входного фильтра | 0,38 ms | ||
| Основное время выполнения для узла (все каналы разрешены) | 1 ms | ||
| Время установления | |||
| для омической нагрузки | 0,6 ms | ||
| для емкостной нагрузки | 1 ms | ||
| для индуктивной нагрузки | 0,5 ms | ||
| Датчики | |||
| Соединение сигнального датчика | |||
| для измерения напряжения | Да | ||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | Да; с внешним питанием | ||
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | ||
| для измерения сопротивления с двухпроводным соединением | Да; без компенсации сопротивлений проводов | ||
| для измерения сопротивления с трехпроводным соединением | Нет | ||
| для измерения сопротивления с четырехпроводным соединением | Нет | ||
| Подключаемые датчики | |||
| 2-проводной датчик | Да | ||
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | ||
| Погрешности/точность | |||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,006 %/K | ||
| перекрестные модуляции между входами, мин. | 60 dB | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,06 % | ||
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | 0,1 % | ||
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | 0,15 % | ||
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | 0,01 %/K | ||
| перекрестные модуляции между выходами, мин. | 60 dB | ||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | 0,06 % | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | |||
| Напряжение относительно диапазона входных параметров, (+/-) | 1 % | ||
| Ток относительно диапазона входных параметров, (+/-) | 1 % | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | 1 % | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 1 % | ||
| Ток относительно диапазона выходных параметров, (+/-) | 1 % | ||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | |||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,06 % | ||
| Ток относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,06 % | ||
| Сопротивление относительно диапазона входных параметров, (+/-) | 0,8 %; Погрешность нелинейности +/- 0,2 % | ||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | 0,8 % | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,8 % | ||
| Ток относительно диапазона выходных параметров, (+/-) | 0,8 % | ||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | |||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 30 dB | ||
| Мин. синфазные помехи | 40 dB | ||
| Интерфейсы | |||
| Число интерфейсов Industrial Ethernet | 1; 2 порта (коммутатор) RJ45 | ||
| Число интерфейсов RS 485 | 1; комбинированный MPI/PROFIBUS DP | ||
| Число интерфейсов RS 422 | 0 | ||
| 1. интерфейс | |||
| Тип интерфейса | встроенный интерфейс RS 485 | ||
| Физические параметры | RS 485 | ||
| гальванически развязанный | Да | ||
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | ||
| Функции | |||
| MPI | Да | ||
| Ведущее устройство PROFIBUS DP | Да | ||
| Подчиненное устройство PROFIBUS DP | Да | ||
| Двухточечное соединение | Нет | ||
| MPI | |||
| Макс. скорости передачи данных | 12 Mbit/s | ||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да | ||
| — Глобальная система передачи данных | Да | ||
| — Базовая S7-связь | Да | ||
| — S7-связь | Да | ||
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | ||
| — S7-связь, в качестве сервера | Да | ||
| Ведущее устройство DP | |||
| Макс. скорости передачи данных | 12 Mbit/s | ||
| Макс. число подчиненных устройств DP | 124 | ||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да | ||
| — Глобальная система передачи данных | Нет | ||
| — Базовая S7-связь | Да; только интерфейсные модули | ||
| — S7-связь | Да | ||
| — S7-связь, в качестве клиента | Нет | ||
| — S7-связь, в качестве сервера | Да | ||
| — Равноудаленность | Да | ||
| — Тактовая синхронизация | Нет | ||
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | ||
| — Активация/деактивация подчиненного устройства DP | Да | ||
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | ||
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | ||
| — DPV1 | Да | ||
| Адресная область | |||
| — Макс. число входов | 2 kbyte | ||
| — Макс. число выходов | 2 kbyte | ||
| Полезные данные на подчиненное устройство DP | |||
| — Макс. число входов | 244 byte | ||
| — Макс. число выходов | 244 byte | ||
| Подчиненное устройство DP | |||
| Макс. скорости передачи данных | 12 Mbit/s | ||
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | ||
| Макс. адресная область | 32 | ||
| Макс. количество полезных данных на адресную область | 32 byte | ||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да; только при активном интерфейсе | ||
| — Глобальная система передачи данных | Нет | ||
| — Базовая S7-связь | Нет | ||
| — S7-связь | Да | ||
| — S7-связь, в качестве клиента | Нет | ||
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | ||
| — Прямой обмен данными (поперечная связь) | Да | ||
| — DPV1 | Нет | ||
| Передающий накопитель | |||
| — Вводы | 244 byte | ||
| — Выводы | 244 byte | ||
| 2. интерфейс | |||
| Тип интерфейса | PROFINET | ||
| Физические параметры | Ethernet RJ45 | ||
| гальванически развязанный | Да | ||
| автоматическое определение скорости передачи данных | Да; 10/100 Мбит/с | ||
| Автоматическое определение | Да | ||
| Автоматическая коммутация | Да | ||
| Изменение IP-адреса на время прохождения, поддерживается | Да | ||
| Физические параметры интерфейсов | |||
| Число портов | 2 | ||
| встроенный коммутатор | Да | ||
| Резервирование среды передачи | |||
| поддерживается | Да | ||
| Нормальное время переключения в случае прерывания линии | 200 ms; PROFINET MRP | ||
| Макс. число абонентов в кольце | 50 | ||
| Функции | |||
| MPI | Нет | ||
| Контроллер PROFINET IO | Да; также с функциями устройства ввода-вывода | ||
| Устройство ввода-вывода PROFINET | Да; также одновременно с функциями контроллера ввода-вывода | ||
| PROFINET CBA | Да | ||
| Ведущее устройство PROFIBUS DP | Нет | ||
| Подчиненное устройство PROFIBUS DP | Нет | ||
| Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | ||
| Интернет-сервер | Да | ||
| — Число HTTP-клиентов | 5 | ||
| Контроллер PROFINET IO | |||
| Макс. скорости передачи данных | 100 Mbit/s | ||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да | ||
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 10, макс. число экземпляров: 32 | ||
| — Тактовая синхронизация | Да; OB 61 | ||
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | ||
| — IRT | Да | ||
| — Shared Device | Да | ||
| — Пуск согласно приоритету | Да | ||
| — Макс. число устройств ввода-вывода с приоритетным запуском | 32 | ||
| — Макс. число подключаемых устройств ввода-вывода | 128 | ||
| — из них IO-устройств с IRT, макс. | 64 | ||
| — из них на линию, макс. | 64 | ||
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | 128 | ||
| — из них на линию, макс. | 61 | ||
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | ||
| — из них на линию, макс. | 128 | ||
| — Активация/деактивация подчиненного устройств ввода-вывода | Да | ||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | ||
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Да | ||
| — Макс. число устройств ввода-вывода на инструмент | 8 | ||
| — Смена устройства без съемного носителя данных | Да | ||
| — Тактовые импульсы передачи | 250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости") | ||
| — Время актуализации | от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные") | ||
| Адресная область | |||
| — Макс. число входов | 2 kbyte | ||
| — Макс. число выходов | 2 kbyte | ||
| — Макс. согласованность полезных данных | 1 024 byte | ||
| Устройство ввода-вывода PROFINET | |||
| Службы | |||
| — Связь PG/OP | Да | ||
| — Маршрутизация | Да | ||
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 10, макс. число экземпляров: 32 | ||
| — Тактовая синхронизация | Нет | ||
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | ||
| — IRT | Да | ||
| — PROFIenergy | Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства | ||
| — Shared Device | Да | ||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | ||
| Передающий накопитель | |||
| — Макс. число входов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | ||
| — Макс. число выходов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | ||
| Подмодули | |||
| — Макс. число | 64 | ||
| — Макс. количество полезных данных на подмодуль | 1 024 byte | ||
| PROFINET CBA | |||
| ацикличная передача данных | Да | ||
| цикличная передача данных | Да | ||
| Открытая связь IE | |||
| Макс. число соединений | 8 | ||
| Локальные номера портов, используемые с системной стороны | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | ||
| Функция Keep- Alive, поддерживается | Да | ||
| Тактовая синхронизация | |||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да; только при PROFINET | ||
| Функции связи | |||
| Связь PG/OP | Да | ||
| Маршрутизация наборов данных | Да | ||
| Глобальная система передачи данных | |||
| поддерживается | Да | ||
| Макс. число GD-контуров | 8 | ||
| Макс. число GD-пакетов | 8 | ||
| Макс. число GD-пакетов, отправитель | 8 | ||
| Макс. число GD-пакетов, получатель | 8 | ||
| Макс. размер GD-пакетов | 22 byte | ||
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | ||
| Базовая S7-связь | |||
| поддерживается | Да | ||
| Макс. количество полезных данных на запрос | 76 byte | ||
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | ||
| S7-связь | |||
| поддерживается | Да | ||
| в качестве сервера | Да | ||
| в качестве клиента | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков | ||
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | ||
| S5-совместимая связь | |||
| поддерживается | Да; посредством CP и загружаемых FC | ||
| Открытая связь IE | |||
| TCP/IP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | ||
| — Макс. число соединений | 8 | ||
| — Макс. размер данных для типа соединения 01H | 1 460 byte | ||
| — Макс. размер данных для типа соединения 11H | 32 768 byte | ||
| — Несколько пассивных соединений на порт, поддерживается | Да | ||
| ISO-on-TCP (RFC1006) | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | ||
| — Макс. число соединений | 8 | ||
| — Макс. размер данных | 32 768 byte | ||
| UDP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | ||
| — Макс. число соединений | 8 | ||
| — Макс. размер данных | 1 472 byte | ||
| Интернет-сервер | |||
| поддерживается | Да | ||
| Число HTTP-клиентов | 5 | ||
| определенные пользователем сайты | Да | ||
| PROFINET CBA (при заданной загрузке линий связи) | |||
| Заданная величина загрузки линий связи ЦП | 50 % | ||
| Число удаленных пользователей | 32 | ||
| Число функций ведущего/подчиненного устройства | 30 | ||
| Сумма всех подключений ведущего/подчиненного устройства | 1 000 | ||
| Макс. размер данных всех входящих подключений ведущего/подчиненного устройства | 4 000 byte | ||
| Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства | 4 000 byte | ||
| Число аппаратных соединений PROFIBUS | 500 | ||
| Макс. размер данных аппаратных соединений PROFIBUS | 4 000 byte | ||
| Макс. размер данных на подключение | 1 400 byte | ||
| Удаленные соединения с ацикличной передачей данных | |||
| — Частота сканирования: мин. интервал сканирования | 500 ms | ||
| — Число входящих соединений | 100 | ||
| — Число исходящих соединений | 100 | ||
| — Макс. размер данных всех входящих соединений | 2 000 byte | ||
| — Макс. размер данных всех исходящих соединений | 2 000 byte | ||
| — Макс. размер данных на подключение | 1 400 byte | ||
| Удаленные соединения с цикличной передачей данных | |||
| — Частота передачи данных: мин. интервал передачи данных | 10 ms | ||
| — Число входящих соединений | 200 | ||
| — Число исходящих соединений | 200 | ||
| — Макс. размер данных всех входящих соединений | 2 000 byte | ||
| — Макс. размер данных всех исходящих соединений | 2 000 byte | ||
| — Макс. размер данных на подключение | 450 byte | ||
| Переменные HMI по PROFINET (ациклично) | |||
| — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) | 3; 2 x PN OPC/1 x iMap | ||
| — Актуализация переменных HMI | 500 ms | ||
| — Число переменных HMI | 200 | ||
| — Макс. размер данных всех переменных HMI | 2 000 byte | ||
| Функции PROFIBUS Proxy | |||
| — поддерживается | Да | ||
| — Число подключенных устройств PROFIBUS | 16 | ||
| — Макс. размер данных на подключение | 240 byte; В зависимости от исполнительного устройства | ||
| Число соединений | |||
| общее | 12 | ||
| применяется для PG-связи | 11 | ||
| — резервируется для PG-связи | 1 | ||
| — настраивается для PG-связи, мин. | 1 | ||
| — настраивается для PG-связи, макс. | 11 | ||
| применяется для OP-связи | 11 | ||
| — резервируется для OP-связи | 1 | ||
| — настраивается для OP-связи, мин. | 1 | ||
| — настраивается для OP-связи, макс. | 11 | ||
| применяется для базовой S7-связи | 8 | ||
| — резервируется для базовой S7-связи | 0 | ||
| — настраивается для S7-связи, мин. | 0 | ||
| — настраивается для S7-связи, макс. | 8 | ||
| применяется для S7-связи | 10 | ||
| — резервируется для S7-связи | 0 | ||
| — настраивается для S7-связи, мин. | 0 | ||
| — настраивается для S7-связи, макс. | 10 | ||
| макс. число экземпляров | 32 | ||
| применяется для маршрутизации | X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24 | ||
| Функции оповещения S7 | |||
| Макс. число запрашиваемых станций для функций оповещения | 12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | ||
| Сообщения диагностики процессов | Да | ||
| макс. число одновременно активных блоков Alarm-S | 300 | ||
| Функции испытания и ввода в эксплуатацию | |||
| Блок состояния | Да; до 2 одновременно | ||
| Одиночный шаг | Да | ||
| Число контрольных точек | 4 | ||
| Состояние/управление | |||
| Переменные состояние/управления | Да | ||
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | ||
| Макс. число переменных | 30 | ||
| — из них переменных состояния, макс. | 30 | ||
| — из них переменных управления, макс. | 14 | ||
| Принудительное исполнение | |||
| Принудительное исполнение | Да | ||
| Принудительное исполнение, переменные | Входы, выходы | ||
| Макс. число переменных | 10 | ||
| Диагностический буфер | |||
| есть | Да | ||
| Макс. число элементов | 500 | ||
| — настраивается | Нет | ||
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | ||
| Макс. число элементов, считываемых в режиме RUN | 499 | ||
| — настраивается | Да; с 10 до 499 | ||
| — предварительно задано | 10 | ||
| Сервисные данные | |||
| считываемые | Да | ||
| Аварийные сигналы/диагностика/информация о состоянии | |||
| Диагностический светодиодный индикатор | |||
| Индикатор состояния цифрового выхода (зеленый) | Да | ||
| Индикатор состояния цифрового входа (зеленый) | Да | ||
| Встроенные функции | |||
| Число счетчиков | 4; см. руководство "Технологические функции" | ||
| Макс. частота счета (счетчик) | 60 kHz | ||
| Измерение частоты | Да | ||
| Число частотомеров | 4; макс. 60 кГц (см. руководство "Технологические функции") | ||
| Управляемое позиционирование | Да | ||
| Встроенные функциональные блоки (регулирование) | Да; ПИД-регулятор (см. руководство "Технологические функции") | ||
| PID-регулятор | Да | ||
| Число импульсных выходов | 4; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции") | ||
| Предельная частота (импульс) | 2,5 kHz | ||
| Гальваническая развязка | |||
| Гальваническая развязка цифровых вводов | |||
| Гальваническая развязка цифровых вводов | Да | ||
| между каналами | Нет | ||
| между каналами и шиной на задней стенке | Да | ||
| Гальваническая развязка цифровых выводов | |||
| Гальваническая развязка цифровых выводов | Да | ||
| между каналами | Да | ||
| между каналами, в блоках для | 8 | ||
| между каналами и шиной на задней стенке | Да | ||
| Гальваническая развязка аналоговых вводов | |||
| Гальваническая развязка аналоговых вводов | Да; совместно для аналоговых периферийных устройств | ||
| между каналами | Нет | ||
| между каналами и шиной на задней стенке | Да | ||
| Гальваническая развязка аналоговых выводов | |||
| Гальваническая развязка аналоговых выводов | Да; совместно для аналоговых периферийных устройств | ||
| между каналами | Нет | ||
| между каналами и шиной на задней стенке | Да | ||
| Допустимая разность потенциалов | |||
| между входами и массой аналогового модуля (UCM) | 8 В пост. тока | ||
| Изоляция | |||
| Изоляция, испытанная посредством | 600 В пост. тока | ||
| Окружающие условия | |||
| Температура окружающей среды при эксплуатации | |||
| мин. | 0 °C | ||
| макс. | 60 °C | ||
| Проектирование | |||
| Программное обеспечение для проектирования | |||
| STEP 7 | Да; не ниже версии V 5.5 | ||
| Программирование | |||
| Операционный резерв | см. систему команд | ||
| Круглые скобки | 8 | ||
| Системные функции (SFC) | см. систему команд | ||
| Системные функциональные блоки (SFB) | см. систему команд | ||
| Язык программирования | |||
| — KOP | Да | ||
| — FUP | Да | ||
| — AWL | Да | ||
| — SCL | Да | ||
| — CFC | Да | ||
| — GRAPH | Да | ||
| — HiGraph® | Да | ||
| Защита ноу-хау | |||
| Защита программ пользователя/защита паролем | Да | ||
| Кодирование блоков | Да; с S7-Block Privacy | ||
| Размеры | |||
| Ширина | 120 mm | ||
| Высота | 125 mm | ||
| Глубина | 130 mm | ||
| Массы | |||
| Масса, прибл. | 730 g | ||
| последнее изменение: | 18.07.2016 | ||
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
