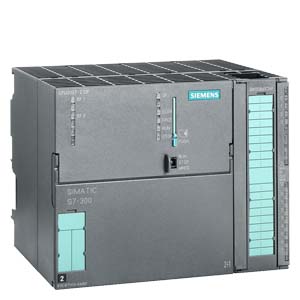

SIMATIC S7-300, ЦПУ CPU 315T-2 DP, ФУНКЦИИ ОБЫЧНОГО PLC И РЕШЕНИЕ ТЕХНОЛОГИЧЕКИХ ЗАДАЧ, 256КБАЙТ РАБОЧЕЙ ПАМЯТИ, 1.ИНТЕРФЕЙС MPI/DP 12МБИТ/С 2. ИНТЕРФЕЙС DP(DRIVE), ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ ДЛЯ РЕШЕНИЯ ТЕХНОЛОГИЧЕСКИХ ЗАДАЧ, НЕОБХОДИМЫ ФРОНТШТЕКЕР (1 X 40П
Цена: по запросу
Информация по блокам питания Sitop для продукции Simatic, LOGO
|
|
***Spare part*** SIMATIC S7-300, CPU 315T-2 DP, Central processing unit for PLC and Technology tasks, 256 KB work memory, 1st interface MPI/DP 12 Mbit/s, 2nd interface DP (drive), Integr. I/O for technology, Front connector (1x 40-pole) and Micro Memory Card min. 8 MB required | |||||||||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | CPU 315T-2 DP | |||||||||||||||||||||||||||||||||||||||||||
| Функциональный стандарт HW | 01 | |||||||||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | ЦП: V2.7, встроенная технология: V4.1.5 | |||||||||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||||||||
| ● пакета программного обеспечения для программирования | STEP 7 V5.4 + SP5 (и выше) и дополнительный пакет S7-Technology V4.2 | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |||||||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||||||||
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | |||||||||||||||||||||||||||||||||||||||||||
| Напряжение нагрузки L+ | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выходы | ||||||||||||||||||||||||||||||||||||||||||||
| — Номинальное значение (пост. ток) | 24 V; (2L+) | |||||||||||||||||||||||||||||||||||||||||||
| — Защита от перепутывания полярности | Нет; (2L+) | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| Потребление тока (в режиме холостого хода), тип. | 200 mA | |||||||||||||||||||||||||||||||||||||||||||
| Нормальный ток включения | 2,5 A | |||||||||||||||||||||||||||||||||||||||||||
| I²t | 1 A²·s | |||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 6 W | |||||||||||||||||||||||||||||||||||||||||||
| Запоминающее устройство | ||||||||||||||||||||||||||||||||||||||||||||
| Оперативное запоминающее устройство | ||||||||||||||||||||||||||||||||||||||||||||
| ● встроенный | 256 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| ● расширяемое | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Память загрузки | ||||||||||||||||||||||||||||||||||||||||||||
| ● вставная (MMC) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● вставная (MMC), макс. | 8 Mbyte | |||||||||||||||||||||||||||||||||||||||||||
| ● Мин. хранение данных на MMC (с момента последнего программирования) | 10 a | |||||||||||||||||||||||||||||||||||||||||||
| Хранение в буфере | ||||||||||||||||||||||||||||||||||||||||||||
| ● есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |||||||||||||||||||||||||||||||||||||||||||
| ● без АКБ | Да; Программа и данные | |||||||||||||||||||||||||||||||||||||||||||
| Время обработки ЦП | ||||||||||||||||||||||||||||||||||||||||||||
| нормальное время операций побитовой обработки | 0,1 µs | |||||||||||||||||||||||||||||||||||||||||||
| макс. время операций побитовой обработки | 0,1 µs | |||||||||||||||||||||||||||||||||||||||||||
| нормальное время операций со словами | 0,2 µs | |||||||||||||||||||||||||||||||||||||||||||
| нормальное время выполнения операций арифметики с фиксированной точкой | 2 µs | |||||||||||||||||||||||||||||||||||||||||||
| нормальное время выполнения операций с плавающей точкой | 3 µs | |||||||||||||||||||||||||||||||||||||||||||
| Блоки ЦП | ||||||||||||||||||||||||||||||||||||||||||||
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |||||||||||||||||||||||||||||||||||||||||||
| Блоки данных (DB) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число | 1 023; Диапазон числовых значений: от 1 до 1023 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 64 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| Функциональные блоки (FB) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число | 1 024; Диапазон числовых значений: от 0 до 2047 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 64 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| Функции (FC) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число | 1 024; Диапазон числовых значений: от 0 до 2047 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 64 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| Организационные блоки (OB) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число | см. систему команд | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 64 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| ● Число свободных организационных блоков циклического выполнения | 1; OB 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерывания по времени | 1; OB 10 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерываний с задержкой | 1; OB 20 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков циклических прерываний | 1; OB 35 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков аппаратного прерывания | 1; OB 40 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков прерываний технологических циклов тактовой синхронизации | 1; OB 65 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число пусковых организационных блоков | 1; OB 100 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки асинхронных ошибок | 5; Организационные блоки 80, 82, 85, 86 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |||||||||||||||||||||||||||||||||||||||||||
| Глубина вложенности | ||||||||||||||||||||||||||||||||||||||||||||
| ● на класс приоритета | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● дополнительно на организационный блок обработки ошибок | 4 | |||||||||||||||||||||||||||||||||||||||||||
| Счетчики, таймеры и их остаток | ||||||||||||||||||||||||||||||||||||||||||||
| Счетчик S7 | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число | 256; Диапазон числовых значений: от 0 до 255 | |||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||
| — предварительно задано | 8 | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон счета | ||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||
| — нижний предел | 0 | |||||||||||||||||||||||||||||||||||||||||||
| — верхний предел | 999 | |||||||||||||||||||||||||||||||||||||||||||
| Счетчик IEC | ||||||||||||||||||||||||||||||||||||||||||||
| ● есть | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Вид | Системный функциональный блок | |||||||||||||||||||||||||||||||||||||||||||
| ● Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |||||||||||||||||||||||||||||||||||||||||||
| Таймеры S7 | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число | 256; Диапазон числовых значений: от 0 до 255 | |||||||||||||||||||||||||||||||||||||||||||
| Остаточность | ||||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||
| — предварительно задано | без остаточности | |||||||||||||||||||||||||||||||||||||||||||
| Временной диапазон | ||||||||||||||||||||||||||||||||||||||||||||
| — нижний предел | 10 ms | |||||||||||||||||||||||||||||||||||||||||||
| — верхний предел | 9 990 s | |||||||||||||||||||||||||||||||||||||||||||
| Таймер IEC | ||||||||||||||||||||||||||||||||||||||||||||
| ● есть | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Вид | Системный функциональный блок | |||||||||||||||||||||||||||||||||||||||||||
| ● Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |||||||||||||||||||||||||||||||||||||||||||
| Области данных и их остаток | ||||||||||||||||||||||||||||||||||||||||||||
| Остаточная область данных (включая таймеры, счетчики, маркеры), макс. | 128 kbyte | |||||||||||||||||||||||||||||||||||||||||||
| Маркер | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер | 2 048 byte | |||||||||||||||||||||||||||||||||||||||||||
| ● Есть остаток | Да; от MB 0 до MB 2 047 | |||||||||||||||||||||||||||||||||||||||||||
| ● Предварительно заданный остаток | от MB 0 до MB 15 | |||||||||||||||||||||||||||||||||||||||||||
| ● Число меток синхронизации | 8; 1 байт маркера | |||||||||||||||||||||||||||||||||||||||||||
| Блоки управляющих данных | ||||||||||||||||||||||||||||||||||||||||||||
| ● Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |||||||||||||||||||||||||||||||||||||||||||
| ● Предварительно заданный остаток | Да | |||||||||||||||||||||||||||||||||||||||||||
| Локальные данные | ||||||||||||||||||||||||||||||||||||||||||||
| ● на класс приоритета, макс. | 1 024 byte | |||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| Периферийная адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 2 048 byte | |||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 2 048 byte | |||||||||||||||||||||||||||||||||||||||||||
| в том числе децентрализованных | ||||||||||||||||||||||||||||||||||||||||||||
| — Вводы | 2 048 byte | |||||||||||||||||||||||||||||||||||||||||||
| — Выводы | 2 048 byte | |||||||||||||||||||||||||||||||||||||||||||
| Образ процесса | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы, настраивается | 2 048 byte | |||||||||||||||||||||||||||||||||||||||||||
| ● Выводы, настраивается | 2 048 byte | |||||||||||||||||||||||||||||||||||||||||||
| ● Вводы, предварительно задано | 128 byte | |||||||||||||||||||||||||||||||||||||||||||
| ● Выводы, предварительно задано | 128 byte | |||||||||||||||||||||||||||||||||||||||||||
| Частичный образ процесса | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число частичных образов процесса | 1 | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые каналы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 16 384 | |||||||||||||||||||||||||||||||||||||||||||
| — в том числе централизованных | 512 | |||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 16 384 | |||||||||||||||||||||||||||||||||||||||||||
| — в том числе централизованных | 512 | |||||||||||||||||||||||||||||||||||||||||||
| Аналоговые каналы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Вводы | 1 024 | |||||||||||||||||||||||||||||||||||||||||||
| — в том числе централизованных | 64 | |||||||||||||||||||||||||||||||||||||||||||
| ● Выводы | 1 024 | |||||||||||||||||||||||||||||||||||||||||||
| — в том числе централизованных | 64 | |||||||||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||||||||
| Количество расширительных устройств, макс. | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Число ведущих устройств DP | ||||||||||||||||||||||||||||||||||||||||||||
| ● встроенный | 2; 1 DP и 1 DP(Drive) | |||||||||||||||||||||||||||||||||||||||||||
| ● по CP | 2; для DP | |||||||||||||||||||||||||||||||||||||||||||
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||||||||||||||||||||||||||||||||||||||||||||
| ● Функциональные модули | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● CP, PtP | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● Коммуникационные процессоры, LAN | 10 | |||||||||||||||||||||||||||||||||||||||||||
| Монтажные стойки | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число монтажных стоек | 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число модулей на монтажную стойку | 8 | |||||||||||||||||||||||||||||||||||||||||||
| Время | ||||||||||||||||||||||||||||||||||||||||||||
| Часы | ||||||||||||||||||||||||||||||||||||||||||||
| ● Аппаратные часы (часы реального времени) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● буферные и синхронизируемые | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. отклонение в день | 10 s | |||||||||||||||||||||||||||||||||||||||||||
| Счетчик рабочего времени | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число | 1 | |||||||||||||||||||||||||||||||||||||||||||
| ● Числовые значения/диапазон числовых значений | 0 | |||||||||||||||||||||||||||||||||||||||||||
| ● Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |||||||||||||||||||||||||||||||||||||||||||
| ● Степень детализации | 1 h | |||||||||||||||||||||||||||||||||||||||||||
| ● остаточн. | Да; при каждом запуске нужно запускать заново | |||||||||||||||||||||||||||||||||||||||||||
| Синхронизация времени | ||||||||||||||||||||||||||||||||||||||||||||
| ● поддерживается | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● на MPI, ведущее устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● на MPI, устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● на DP, ведущее устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● на DP, устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● в AS, ведущее устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● в AS, устройство | Да | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 4 | |||||||||||||||||||||||||||||||||||||||||||
| ● из них входы, используемые для технологических функций | 4 | |||||||||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131, тип 1 | Да | |||||||||||||||||||||||||||||||||||||||||||
| Число одновременно включаемых входов | ||||||||||||||||||||||||||||||||||||||||||||
| горизонтальный настенный монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| — до 40 °C, макс. | 4 | |||||||||||||||||||||||||||||||||||||||||||
| — до 60 ℃, макс. | 4 | |||||||||||||||||||||||||||||||||||||||||||
| вертикальный настенный монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| — до 40 °C, макс. | 4 | |||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | от -3 до +5 В | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +15 до +30 В | |||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 7 mA | |||||||||||||||||||||||||||||||||||||||||||
| Задержка на входе (при номинальном значении входного напряжения) | ||||||||||||||||||||||||||||||||||||||||||||
| для технологических функций | ||||||||||||||||||||||||||||||||||||||||||||
| — с "0" на "1", макс. | 10 µs; нормальная | |||||||||||||||||||||||||||||||||||||||||||
| — с "1" на "0", макс. | 10 µs; нормальная | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 1 000 m | |||||||||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||||||||
| Вид выходов | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● из них быстродействующих выходов | 8 | |||||||||||||||||||||||||||||||||||||||||||
| Функции | для технологических функций, например, быстрых сигналов кулачкового контроллера. | |||||||||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Нормальный порог срабатывания | 1 A | |||||||||||||||||||||||||||||||||||||||||||
| Ограничение индуктивного напряжения отключения | 48 V | |||||||||||||||||||||||||||||||||||||||||||
| Включение цифрового входа | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Коммутационная способность выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 5 W | |||||||||||||||||||||||||||||||||||||||||||
| Диапазон сопротивления нагрузке | ||||||||||||||||||||||||||||||||||||||||||||
| ● нижний предел | 48 Ω | |||||||||||||||||||||||||||||||||||||||||||
| ● верхний предел | 4 kΩ | |||||||||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", макс. | 3 V; (2L+) | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", мин. | Номинальное напряжение - 2,5 В | |||||||||||||||||||||||||||||||||||||||||||
| Выходной ток | ||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", номинальное значение | 0,5 A | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. | 5 mA | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. | 0,6 A | |||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", ток покоя, макс. | 0,3 mA | |||||||||||||||||||||||||||||||||||||||||||
| Параллельное подключение двух выходов | ||||||||||||||||||||||||||||||||||||||||||||
| ● для повышения мощности | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● для резервного включения нагрузки | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Частота коммутации | ||||||||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 100 Hz | |||||||||||||||||||||||||||||||||||||||||||
| ● при индуктивной нагрузке, макс. | 0,2 Hz; согласно IEC 60947-5-1, DC-13 | |||||||||||||||||||||||||||||||||||||||||||
| ● при ламповой нагрузке, макс. | 100 Hz | |||||||||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов (на узел) | ||||||||||||||||||||||||||||||||||||||||||||
| горизонтальный настенный монтаж | ||||||||||||||||||||||||||||||||||||||||||||
| — до 40 °C, макс. | 4 A | |||||||||||||||||||||||||||||||||||||||||||
| — до 60 ℃, макс. | 3 A | |||||||||||||||||||||||||||||||||||||||||||
| все остальные монтажные положения | ||||||||||||||||||||||||||||||||||||||||||||
| — до 40 °C, макс. | 3 A | |||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 1 000 m | |||||||||||||||||||||||||||||||||||||||||||
| Аналоговые вводы | ||||||||||||||||||||||||||||||||||||||||||||
| Число аналоговых входов | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||
| Подключаемые датчики | ||||||||||||||||||||||||||||||||||||||||||||
| ● 2-проводной датчик | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||||||||
| Число разъемов PROFINET | 0 | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 485 | 2 | |||||||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 422 | 0 | |||||||||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||
| Тип интерфейса | встроенный интерфейс RS 485 | |||||||||||||||||||||||||||||||||||||||||||
| гальванически развязанный | Да | |||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| ● RS 485 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток на интерфейс | 200 mA | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| ● MPI | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Ведущее устройство PROFIBUS DP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● устройство PROFIBUS DP | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Двухточечное соединение | Нет | |||||||||||||||||||||||||||||||||||||||||||
| MPI | ||||||||||||||||||||||||||||||||||||||||||||
| ● Число соединений | 32 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 12 Mbit/s | |||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||
| — Связь PG/OP | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Маршрутизация | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Глобальная система передачи данных | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Базовая S7-связь | Да | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь | Да | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |||||||||||||||||||||||||||||||||||||||||||
| Ведущее устройство PROFIBUS DP | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 12 Mbit/s | |||||||||||||||||||||||||||||||||||||||||||
| ● число устройств DP, макс. | 124 | |||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||
| — Связь PG/OP | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Маршрутизация | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Глобальная система передачи данных | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Базовая S7-связь | Да; только интерфейсные модули | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь | Да | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |||||||||||||||||||||||||||||||||||||||||||
| — Равноудаленность | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Да; OB 61 | |||||||||||||||||||||||||||||||||||||||||||
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |||||||||||||||||||||||||||||||||||||||||||
| — активация/ деактивация устройств DP | Да | |||||||||||||||||||||||||||||||||||||||||||
| — DPV1 | Да | |||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число входов | 2 048 byte | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число выходов | 2 048 byte | |||||||||||||||||||||||||||||||||||||||||||
| Полезные данные на каждое устройство DP | ||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число входов | 244 byte | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число выходов | 244 byte | |||||||||||||||||||||||||||||||||||||||||||
| устройство PROFIBUS DP | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 12 Mbit/s | |||||||||||||||||||||||||||||||||||||||||||
| ● автоматический поиск скорости передачи данных | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. адресная область | 32 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. количество полезных данных на адресную область | 32 byte | |||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||
| — Связь PG/OP | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Маршрутизация | Да; только при активном интерфейсе | |||||||||||||||||||||||||||||||||||||||||||
| — Глобальная система передачи данных | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Базовая S7-связь | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь | Да | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |||||||||||||||||||||||||||||||||||||||||||
| — Прямой обмен данными (поперечная связь) | Да | |||||||||||||||||||||||||||||||||||||||||||
| — DPV1 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Передающий накопитель | ||||||||||||||||||||||||||||||||||||||||||||
| — Вводы | 244 byte | |||||||||||||||||||||||||||||||||||||||||||
| — Выводы | 244 byte | |||||||||||||||||||||||||||||||||||||||||||
| 2. интерфейс | ||||||||||||||||||||||||||||||||||||||||||||
| Тип интерфейса | встроенный интерфейс RS 485 | |||||||||||||||||||||||||||||||||||||||||||
| гальванически развязанный | Да | |||||||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||||||||
| ● RS 485 | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. выходной ток на интерфейс | 200 mA | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| ● MPI | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Ведущее устройство PROFIBUS DP | Да; Ведущее устройство DP(DRIVE) | |||||||||||||||||||||||||||||||||||||||||||
| ● устройство PROFIBUS DP | Нет | |||||||||||||||||||||||||||||||||||||||||||
| ● Двухточечное соединение | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Ведущее устройство PROFIBUS DP | ||||||||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 12 Mbit/s | |||||||||||||||||||||||||||||||||||||||||||
| ● число устройств DP, макс. | 64 | |||||||||||||||||||||||||||||||||||||||||||
| Службы | ||||||||||||||||||||||||||||||||||||||||||||
| — Связь PG/OP | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Маршрутизация | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Глобальная система передачи данных | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Базовая S7-связь | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — S7-связь | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — Равноудаленность | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Тактовая синхронизация | Да | |||||||||||||||||||||||||||||||||||||||||||
| — Синхронизация/замораживание (SYNC/FREEZE) | Нет | |||||||||||||||||||||||||||||||||||||||||||
| — активация/ деактивация устройств DP | Да | |||||||||||||||||||||||||||||||||||||||||||
| — DPV1 | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число входов | 1 024 byte | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число выходов | 1 024 byte | |||||||||||||||||||||||||||||||||||||||||||
| Полезные данные на каждое устройство DP | ||||||||||||||||||||||||||||||||||||||||||||
| — Макс. число входов | 244 byte | |||||||||||||||||||||||||||||||||||||||||||
| — Макс. число выходов | 244 byte | |||||||||||||||||||||||||||||||||||||||||||
| устройство PROFIBUS DP | ||||||||||||||||||||||||||||||||||||||||||||
| ● GSD-файл | http://support.automation.siemens.com в разделе "Produkt Support" (Поддержка продуктов) | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 12 Mbit/s | |||||||||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||||||||
| PROFIsafe | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Функции связи | ||||||||||||||||||||||||||||||||||||||||||||
| Связь PG/OP | Да | |||||||||||||||||||||||||||||||||||||||||||
| Глобальная система передачи данных | ||||||||||||||||||||||||||||||||||||||||||||
| ● поддерживается | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число GD-контуров | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число GD-пакетов | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число GD-пакетов, отправитель | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число GD-пакетов, получатель | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер GD-пакетов | 22 byte | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. размер GD-пакетов (из них согласованных) | 22 byte | |||||||||||||||||||||||||||||||||||||||||||
| Базовая S7-связь | ||||||||||||||||||||||||||||||||||||||||||||
| ● поддерживается | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. количество полезных данных на запрос | 76 byte | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV), 76 байт (при X_PUT или X_GET в качестве сервера) | |||||||||||||||||||||||||||||||||||||||||||
| S7-связь | ||||||||||||||||||||||||||||||||||||||||||||
| ● поддерживается | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● в качестве сервера | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● в качестве клиента | Да; посредством CP и загружаемых FB | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | |||||||||||||||||||||||||||||||||||||||||||
| S5-совместимая связь | ||||||||||||||||||||||||||||||||||||||||||||
| ● поддерживается | Да; посредством CP и загружаемых FC | |||||||||||||||||||||||||||||||||||||||||||
| Число соединений | ||||||||||||||||||||||||||||||||||||||||||||
| ● общее | 16 | |||||||||||||||||||||||||||||||||||||||||||
| ● применяется для PG-связи | 15 | |||||||||||||||||||||||||||||||||||||||||||
| — резервируется для PG-связи | 1 | |||||||||||||||||||||||||||||||||||||||||||
| — настраивается для PG-связи, мин. | 1 | |||||||||||||||||||||||||||||||||||||||||||
| — настраивается для PG-связи, макс. | 15 | |||||||||||||||||||||||||||||||||||||||||||
| ● применяется для OP-связи | 15 | |||||||||||||||||||||||||||||||||||||||||||
| — резервируется для OP-связи | 1 | |||||||||||||||||||||||||||||||||||||||||||
| — настраивается для OP-связи, мин. | 1 | |||||||||||||||||||||||||||||||||||||||||||
| — настраивается для OP-связи, макс. | 15 | |||||||||||||||||||||||||||||||||||||||||||
| ● применяется для базовой S7-связи | 12 | |||||||||||||||||||||||||||||||||||||||||||
| — резервируется для базовой S7-связи | 0 | |||||||||||||||||||||||||||||||||||||||||||
| — настраивается для S7-связи, мин. | 0 | |||||||||||||||||||||||||||||||||||||||||||
| — настраивается для S7-связи, макс. | 12 | |||||||||||||||||||||||||||||||||||||||||||
| ● применяется для маршрутизации | 8; дополнительно | |||||||||||||||||||||||||||||||||||||||||||
| Функции оповещения S7 | ||||||||||||||||||||||||||||||||||||||||||||
| Макс. число запрашиваемых станций для функций оповещения | 16; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |||||||||||||||||||||||||||||||||||||||||||
| Сообщения диагностики процессов | Да | |||||||||||||||||||||||||||||||||||||||||||
| число одновременно активных блоков Alarm_S, макс. | 40 | |||||||||||||||||||||||||||||||||||||||||||
| Функции испытания и ввода в эксплуатацию | ||||||||||||||||||||||||||||||||||||||||||||
| Блок состояния | Да | |||||||||||||||||||||||||||||||||||||||||||
| Одиночный шаг | Да | |||||||||||||||||||||||||||||||||||||||||||
| Число контрольных точек | 2 | |||||||||||||||||||||||||||||||||||||||||||
| Состояние/управление | ||||||||||||||||||||||||||||||||||||||||||||
| ● Переменные состояние/управления | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число переменных | 30 | |||||||||||||||||||||||||||||||||||||||||||
| — из них переменных состояния, макс. | 30 | |||||||||||||||||||||||||||||||||||||||||||
| — из них переменных управления, макс. | 14 | |||||||||||||||||||||||||||||||||||||||||||
| Принудительное исполнение | ||||||||||||||||||||||||||||||||||||||||||||
| ● Принудительное исполнение | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Принудительное исполнение, переменные | Входы, выходы | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число переменных | 10 | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический буфер | ||||||||||||||||||||||||||||||||||||||||||||
| ● есть | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Макс. число элементов | 100 | |||||||||||||||||||||||||||||||||||||||||||
| — настраивается | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Нет | |||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния цифрового входа (зеленый) | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния цифрового выхода (зеленый) | Да | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых вводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых выводов | ||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 500 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||||||||
| ● мин. | 0 °C | |||||||||||||||||||||||||||||||||||||||||||
| ● макс. | 60 °C | |||||||||||||||||||||||||||||||||||||||||||
| Проектирование | ||||||||||||||||||||||||||||||||||||||||||||
| Программное обеспечение для проектирования | ||||||||||||||||||||||||||||||||||||||||||||
| ● STEP 7 | Да; не ниже версии V 5.2 SP 1 и дополнительный пакет S7-Technology | |||||||||||||||||||||||||||||||||||||||||||
| Программирование | ||||||||||||||||||||||||||||||||||||||||||||
| ● Операционный резерв | см. систему команд | |||||||||||||||||||||||||||||||||||||||||||
| ● Круглые скобки | 8 | |||||||||||||||||||||||||||||||||||||||||||
| ● Системные функции (SFC) | см. систему команд | |||||||||||||||||||||||||||||||||||||||||||
| ● Системные функциональные блоки (SFB) | см. систему команд | |||||||||||||||||||||||||||||||||||||||||||
| Язык программирования | ||||||||||||||||||||||||||||||||||||||||||||
| — KOP | Да | |||||||||||||||||||||||||||||||||||||||||||
| — FUP | Да | |||||||||||||||||||||||||||||||||||||||||||
| — AWL | Да | |||||||||||||||||||||||||||||||||||||||||||
| — SCL | Да | |||||||||||||||||||||||||||||||||||||||||||
| — CFC | Да | |||||||||||||||||||||||||||||||||||||||||||
| — GRAPH | Да | |||||||||||||||||||||||||||||||||||||||||||
| — HiGraph® | Да | |||||||||||||||||||||||||||||||||||||||||||
| Защита ноу-хау | ||||||||||||||||||||||||||||||||||||||||||||
| ● Защита программ пользователя/защита паролем | Да | |||||||||||||||||||||||||||||||||||||||||||
| Контроль времени цикла | ||||||||||||||||||||||||||||||||||||||||||||
| ● нижний предел | 1 ms | |||||||||||||||||||||||||||||||||||||||||||
| ● верхний предел | 6 000 ms | |||||||||||||||||||||||||||||||||||||||||||
| ● настраивается | Да | |||||||||||||||||||||||||||||||||||||||||||
| ● предварительно задано | 150 ms | |||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 160 mm | |||||||||||||||||||||||||||||||||||||||||||
| Высота | 125 mm | |||||||||||||||||||||||||||||||||||||||||||
| Глубина | 130 mm | |||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 750 g | |||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 17.07.2025 | |||||||||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
