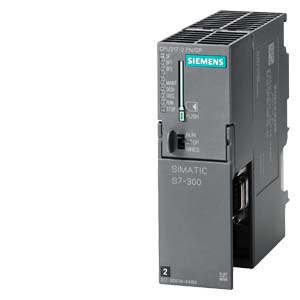

Siemens 6ES7317-2EK14-0AB0 Программируемый контроллер
SIMATIC S7-300, ЦПУ CPU 317-2 PN/DP, 1 МБАЙТ РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12 МБИТ/С, 2. ИНТЕРФЕЙС ETHERNET PROFINET, С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Области применения 6ES7317-2EK14-0AB0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES73172EK140AB0
| | SIMATIC S7-300 CPU 317-2 PN/DP, CENTRAL PROCESSING UNIT WITH 1 MB WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE ETHERNET PROFINET, WITH 2 PORT SWITCH, MICRO MEMORY CARD NECESSARY | |
| Общая информация | ||
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V3.2 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже STEP 7 V5.5 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Мин. частота повторения импульсов | 1 s | |
| Входной ток | ||
| Потребление тока (номинальное) | 750 mA | |
| Потребление тока (в режиме холостого хода), тип. | 150 mA | |
| Нормальный ток включения | 4 A | |
| It | 1 A·s | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 4,65 W | |
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 1 024 kbyte | |
| расширяемое | Нет | |
| Емкость остаточной памяти для остаточных блоков данных | 256 kbyte | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | |
| без АКБ | Да; Программа и данные | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,025 µs | |
| нормальное время операций со словами | 0,03 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,04 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,16 µs | |
| Блоки ЦП | ||
| Число блоков (общее) | 2 048; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |
| Блоки данных (DB) | ||
| Макс. число | 2 048; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 2 048; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 2 048; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61 – тактовая синхронизация выполняется на DP или на PROFINET IO (не одновременно) | |
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO) | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 512 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 511 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 512 | |
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 511 | |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| остаточная область данных, общая | Все, макс. 256 Кбайт | |
| Маркер | ||
| Макс. число | 4 096 byte | |
| Есть остаток | Да; от MB 0 до MB 4095 | |
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 2 048; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на ласс приоритета, макс. | 32 768 byte; макс. 2048 байт на блок | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 8 192 byte | |
| Выводы | 8 192 byte | |
| в том числе децентрализованных | ||
| — Вводы | 8 192 byte | |
| — Выводы | 8 192 byte | |
| Образ процесса | ||
| Вводы | 8 192 byte | |
| Выводы | 8 192 byte | |
| Вводы, настраивается | 8 192 byte | |
| Выводы, настраивается | 8 192 byte | |
| Вводы, предварительно задано | 256 byte | |
| Выводы, предварительно задано | 256 byte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | 1; для PROFINET IO количество полезных данных ограничено 1600 байт | |
| Цифровые каналы | ||
| Вводы | 65 536 | |
| — в том числе централизованных | 1 024 | |
| Выводы | 65 536 | |
| — в том числе централизованных | 1 024 | |
| Аналоговые каналы | ||
| Вводы | 4 096 | |
| — в том числе централизованных | 256 | |
| Выводы | 4 096 | |
| — в том числе централизованных | 256 | |
| Конфигурация аппаратного обеспечения | ||
| Количество расширительных устройств, макс. | 3 | |
| Число ведущих устройств DP | ||
| встроенный | 1 | |
| по CP | 4 | |
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | ||
| Функциональные модули | 8 | |
| Коммуникационные процессоры, LAN | 10 | |
| Монтажные стойки | ||
| Макс. число монтажных стоек | 4 | |
| Макс. число модулей на монтажную стойку | 8 | |
| Время | ||
| Часы | ||
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 4 | |
| Числовые значения/диапазон числовых значений | от 0 до 3 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 час | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | |
| на DP, подчиненное устройство | Да | |
| в AS, ведущее устройство | Да | |
| в AS, подчиненное устройство | Да | |
| на Ethernet по NTP | Да; в качестве клиента | |
| Цифровые входы | ||
| Число входов | 0 | |
| Цифровые выводы | ||
| Вид выходов | 0 | |
| Аналоговые вводы | ||
| Число аналоговых входов | 0 | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 0 | |
| Интерфейсы | ||
| Число интерфейсов Industrial Ethernet | 1; 2 порта (коммутатор) RJ45 | |
| Число интерфейсов RS 485 | 1; комбинированный MPI/PROFIBUS DP | |
| Число интерфейсов RS 422 | 0 | |
| 1. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | |
| Функции | ||
| MPI | Да | |
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Да | |
| Двухточечное соединение | Нет | |
| MPI | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | |
| — S7-связь, в качестве сервера | Да | |
| Ведущее устройство DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. число подчиненных устройств DP | 124 | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Поддержка равноудаленности | Да | |
| — Тактовая синхронизация | Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | |
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | |
| — DPV1 | Да | |
| Адресная область | ||
| — Макс. число входов | 8 kbyte | |
| — Макс. число выходов | 8 kbyte | |
| Полезные данные на подчиненное устройство DP | ||
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| Подчиненное устройство DP | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; только при активном интерфейсе | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| 2. интерфейс | ||
| Тип интерфейса | PROFINET | |
| Физические параметры | Ethernet RJ45 | |
| гальванически развязанный | Да | |
| автоматическое определение скорости передачи данных | Да; 10/100 Мбит/с | |
| Автоматическое определение | Да | |
| Автоматическая коммутация | Да | |
| Изменение IP-адреса на время прохождения, поддерживается | Да | |
| Физические параметры интерфейсов | ||
| Число портов | 2 | |
| встроенный коммутатор | Да | |
| Резервирование среды передачи | ||
| поддерживается | Да | |
| Нормальное время переключения в случае прерывания линии | 200 ms; PROFINET MRP | |
| Макс. число абонентов в кольце | 50 | |
| Функции | ||
| MPI | Нет | |
| Контроллер PROFINET IO | Да; также с функциями устройства ввода-вывода | |
| Устройство ввода-вывода PROFINET | Да; также одновременно с функциями контроллера ввода-вывода | |
| PROFINET CBA | Да | |
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| Интернет-сервер | Да | |
| — Число HTTP-клиентов | 5 | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | 100 Mbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32 | |
| — Тактовая синхронизация | Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO | |
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| — IRT | Да | |
| — Shared Device | Да | |
| — Пуск согласно приоритету | Да | |
| — Макс. число устройств ввода-вывода с приоритетным запуском | 32 | |
| — Макс. число подключаемых устройств ввода-вывода | 128 | |
| — из них IO-устройств с IRT, макс. | 64 | |
| — из них на линию, макс. | 64 | |
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | 128 | |
| — из них на линию, макс. | 61 | |
| — Макс. число подключаемых устройств ввода-вывода для RT | 128 | |
| — из них на линию, макс. | 128 | |
| — Активация/деактивация подчиненного устройств ввода-вывода | Да | |
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | 8 | |
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | Да | |
| — Макс. число устройств ввода-вывода на инструмент | 8 | |
| — Смена устройства без съемного носителя данных | Да | |
| — Тактовые импульсы передачи | 250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости") | |
| — Время актуализации | от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные") | |
| Адресная область | ||
| — Макс. число входов | 8 kbyte | |
| — Макс. число выходов | 8 kbyte | |
| — Макс. согласованность полезных данных | 1 024 byte | |
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — S7-связь | Да; с загружаемыми функциональными блоками, макс. проектируемое число соеднений: 16, макс. число экземпляров: 32 | |
| — Тактовая синхронизация | Нет | |
| — Открытая связь IE | Да; по TCP/IP, ISO на TCP, UDP | |
| — IRT | Да | |
| — PROFIenergy | Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства | |
| — Shared Device | Да | |
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | 2 | |
| Передающий накопитель | ||
| — Макс. число входов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| — Макс. число выходов | 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства | |
| Подмодули | ||
| — Макс. число | 64 | |
| — Макс. количество полезных данных на подмодуль | 1 024 byte | |
| PROFINET CBA | ||
| ацикличная передача данных | Да | |
| цикличная передача данных | Да | |
| Открытая связь IE | ||
| Макс. число соединений | 16 | |
| Локальные номера портов, используемые с системной стороны | 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964, 65532, 65533, 65534, 65535 | |
| Функция Keep- Alive, поддерживается | Да | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Да; по интерфейсу PROFIBUS DP или PROFINET | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Маршрутизация наборов данных | Да | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков | |
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | |
| S5-совместимая связь | ||
| поддерживается | Да; посредством CP и загружаемых FC | |
| Открытая связь IE | ||
| TCP/IP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 16 | |
| — Макс. размер данных для типа соединения 01H | 1 460 byte | |
| — Макс. размер данных для типа соединения 11H | 32 768 byte | |
| — Несколько пассивных соединений на порт, поддерживается | Да | |
| ISO-on-TCP (RFC1006) | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 16 | |
| — Макс. размер данных | 32 768 byte | |
| UDP | Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков | |
| — Макс. число соединений | 16 | |
| — Макс. размер данных | 1 472 byte | |
| Интернет-сервер | ||
| поддерживается | Да | |
| Число HTTP-клиентов | 5 | |
| определенные пользователем сайты | Да | |
| PROFINET CBA (при заданной загрузке линий связи) | ||
| Заданная величина загрузки линий связи ЦП | 50 % | |
| Число удаленных пользователей | 32 | |
| Число функций ведущего/подчиненного устройства | 30 | |
| Сумма всех подключений ведущего/подчиненного устройства | 1 000 | |
| Макс. размер данных всех входящих подключений ведущего/подчиненного устройства | 4 000 byte | |
| Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства | 4 000 byte | |
| Число аппаратных соединений PROFIBUS | 500 | |
| Макс. размер данных аппаратных соединений PROFIBUS | 4 000 byte | |
| Макс. размер данных на подключение | 1 400 byte | |
| Удаленные соединения с ацикличной передачей данных | ||
| — Частота сканирования: мин. интервал сканирования | 500 ms | |
| — Число входящих соединений | 100 | |
| — Число исходящих соединений | 100 | |
| — Макс. размер данных всех входящих соединений | 2 000 byte | |
| — Макс. размер данных всех исходящих соединений | 2 000 byte | |
| — Макс. размер данных на подключение | 1 400 byte | |
| Удаленные соединения с цикличной передачей данных | ||
| — Частота передачи данных: мин. интервал передачи данных | 10 ms | |
| — Число входящих соединений | 200 | |
| — Число исходящих соединений | 200 | |
| — Макс. размер данных всех входящих соединений | 2 000 byte | |
| — Макс. размер данных всех исходящих соединений | 2 000 byte | |
| — Макс. размер данных на подключение | 450 byte | |
| Переменные HMI по PROFINET (ациклично) | ||
| — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) | 3; 2 x PN OPC/1 x iMap | |
| — Актуализация переменных HMI | 500 ms | |
| — Число переменных HMI | 200 | |
| — Макс. размер данных всех переменных HMI | 2 000 byte | |
| Функции PROFIBUS Proxy | ||
| — поддерживается | Да | |
| — Число подключенных устройств PROFIBUS | 16 | |
| — Макс. размер данных на подключение | 240 byte; В зависимости от исполнительного устройства | |
| Число соединений | ||
| общее | 32 | |
| применяется для PG-связи | 31 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 31 | |
| применяется для OP-связи | 31 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 31 | |
| применяется для базовой S7-связи | 30 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 30 | |
| применяется для S7-связи | 16 | |
| — резервируется для S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 16 | |
| макс. число экземпляров | 32 | |
| применяется для маршрутизации | X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24 | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 32; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |
| Сообщения диагностики процессов | Да | |
| макс. число одновременно активных блоков Alarm-S | 300 | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 2 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Проектирование | ||
| Программное обеспечение для проектирования | ||
| STEP 7 | Да; не ниже версии V 5.5 | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да | |
| — CFC | Да | |
| — GRAPH | Да | |
| — HiGraph® | Да | |
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Размеры | ||
| Ширина | 40 mm | |
| Высота | 125 mm | |
| Глубина | 130 mm | |
| Массы | ||
| Масса, прибл. | 340 g | |
| последнее изменение: | 20.06.2016 | |
Техническая документация по 6ES73172EK140AB0
- Брошюра «SIMATIC S7-300 - универсальные программируемые логические контроллеры»
язык: RU, страниц: , размер: 423.54 Кб - Каталог продукции «Программируемые контроллеры S7-300. Сигнальные модули для F систем»
язык: RU, страниц: , размер: 5.84 Мб - Каталог продукции «Программируемые контроллеры S7-300»
язык: RU, страниц: , размер: 6.69 Мб - Каталог продукции «Программируемые контроллеры S7-300. Коммуникационные компоненты»
язык: RU, страниц: , размер: 1.58 Мб - 06_SIPLUS_r.pdf
страниц: , размер: 232.44 Кб - Брошюра «Коммуникационные процессоры PtP и протокол Modbus RTU»
язык: RU, страниц: , размер: 156.61 Кб - Каталог продукции «Модули автоматического регулирования FM 355/FM 455»
язык: RU, страниц: , размер: 140.06 Кб - Каталог продукции «Модули счета и специализированные модули для
SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 246.69 Кб - Каталог продукции «Функциональные модули для систем позиционирования на базе SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 365.09 Кб - Каталог продукции «Технологические контроллеры для систем управления перемещением и позиционированием »
язык: RU, страниц: , размер: 244.41 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 - Первые шаги ввода в
эксплуатацию»
язык: RU, страниц: 6, размер: 253.21 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 PtP Драйвер принтера»
язык: RU, страниц: 12, размер: 339.25 Кб - Руководство пользователя «CP 341: установка PtP-соединения и назначение параметров. Справочное руководство»
язык: RU, страниц: 251, размер: 5.38 Мб - Руководство по конфигурированию/установке «SIMATIC S7-300 Automation System. CPU 317T-2 DP: ввод в эксплуатацию»
язык: RU, страниц: 39, размер: 690.47 Кб - Руководство по конфигурированию/установке «SIMATIC FM 350-1. Введение»
язык: RU, страниц: 0, размер: 238.64 Кб - Руководство пользователя «Функциональный модуль FM 350-1 - руководство пользователя»
язык: RU, страниц: 176, размер: 2.61 Мб - FM355C_GettingStarted_r.pdf
страниц: , размер: 299.46 Кб - Руководство по конфигурированию/установке «Функциональный модуль FM 355 S. Первые шаги в пуско-наладочных работах»
язык: RU, страниц: 8, размер: 313.62 Кб - Руководство пользователя «Модуль автоматического регулирования FM 355 - руководство пользователя»
язык: RU, страниц: 298, размер: 3.48 Мб - Руководство по конфигурированию/установке «Модуль SM331, AI 8 x 12 Bit. Первые шаги»
язык: RU, страниц: 1, размер: 6.26 Мб - Руководство по конфигурированию/установке «Система автоматизации S7-300 - сигнальные модули повышенной безопасности»
язык: RU, страниц: 188, размер: 3.42 Мб - Руководство по конфигурированию/установке «SIMATIC NET NCM S7 для PROFIBUS CP. Связь через FMS»
язык: RU, страниц: 206, размер: 2.43 Мб - Руководство по конфигурированию/установке «»
язык: RU, страниц: 34, размер: 417.45 Кб - Руководство по конфигурированию/установке «Аналоговый модуль ввода SM 331. AI 8 x TC»
язык: RU, страниц: 3, размер: 378.43 Кб - Руководство пользователя «SIMATIC Технологические функции CPU 31xC»
язык: RU, страниц: 420, размер: 3.99 Мб - Руководство пользователя «Программируемые контроллеры S7-300 - данные CPU 31x, CPU 31xC»
язык: RU, страниц: 178, размер: 1.58 Мб - Руководство по конфигурированию/установке «SIMATIC S7. Первые шаги в PLC S7-300»
язык: RU, страниц: 8, размер: 553.86 Кб - Руководство по конфигурированию/установке «Программируемые контроллеры S7-300 - аппаратура и монтаж»
язык: RU, страниц: 258, размер: 4.72 Мб - Руководство пользователя «Список инструкций системы S7-300. CPU 31xC, CPU 31x, IM 151-7 CPU, BM 147-1 CPU, BM 147-2 CPU»
язык: RU, страниц: 139, размер: 772.94 Кб - Руководство пользователя «SIMATIC S7-300 CPU 31xC и CPU 31x - технические данные»
язык: RU, страниц: 308, размер: 2.31 Мб - Брошюра «Система автоматизации S7-300. Данные модулей»
язык: RU, страниц: 3, размер: 4.68 Мб - Руководство пользователя «STL для S7-300 и S7-400 - программирование»
язык: RU, страниц: 254, размер: 3.98 Мб - Брошюра «Новые перспективы для большего успеха. Инновационный спектр систем автоматизации simatic»
язык: RU, страниц: , размер: 1.74 Мб
