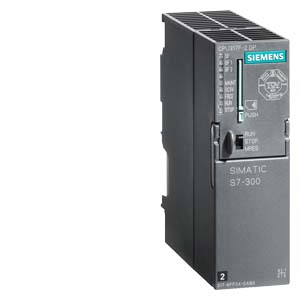

Siemens 6ES7317-6FF04-0AB0 Программируемый контроллер
SIMATIC S7-300, FAILSAFE-ЦПУ CPU 317F-2DP, 1,5 МБАЙТА РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12 МБИТ/С, 2. ИНТЕРФЕЙС DP-MASTER/SLAVE, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD, ДЛЯ РАБОТЫ С ПО S7 DISTRIBUTED SAFETY V5.2 SP1 И ВЫШЕ
Программируемый логический контроллер SIMATIC S7-300 - предназначен для построения систем автоматизации низкой и средней степени сложности. Модульная конструкция контроллера S7-300, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, высокое удобство эксплуатации и обслуживания обеспечивают возможность получения оптимальных решений для построения систем автоматического управления технологическими процессами в различных областях промышленного производства.
Использование нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров повышает эффективность применения контроллеров SIMATIC S7-300
Области применения 6ES7317-6FF04-0AB0
- Системы управления машин специального назначения.
- Системы управления текстильных машин.
- Системы управления упаковочных машин.
- Системы управления машиностроительного оборудования.
- Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
- Построение систем автоматического регулирования и позиционирования.
- Системы управления измерительными установки и другие.
Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.
Информация по блокам питания Sitop для продукции Simatic, LOGO
Технические характеристики 6ES73176FF040AB0
| | SIMATIC S7-300, CPU 317F-2DP, CENTRAL PROCESSING UNIT WITH 1.5 MBYTE WORKING MEMORY, 1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE DP-MASTER/SLAVE, MICRO MEMORY CARD NECESSARY FOR USE WITH SOFTWARE OPTION S7 DISTRIBUTED SAFETY V5.2 SP1 AND HIGHER | ||||
| Общая информация | |||||
| Версия продукта | 01 | ||||
| Версия микропрограммного обеспечения | V3.3 | ||||
| Инженерное обеспечение с помощью | |||||
| пакета программного обеспечения для программирования | STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.2 + SP1 с HSP 202 + Distributed Safety | ||||
| Напряжение питания | |||||
| Номинальное значение (пост. ток) | |||||
| 24 В пост. тока | Да | ||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | ||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | ||||
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | ||||
| Перемыкание при отказе сетевого питания и отключении напряжения | |||||
| Время перемыкания при отказе сетевого питания и отключении напряжения | |||||
| Мин. частота повторения импульсов | |||||
| Напряжение нагрузки L+ | |||||
| Номинальное значение (пост. ток) | |||||
| Допустимый диапазон, нижний предел (пост. ток) | |||||
| Допустимый диапазон, верхний предел (пост. ток) | |||||
| Защита от перепутывания полярности | |||||
| Цифровые входы | |||||
| Напряжение нагрузки L+ | |||||
| — Номинальное значение (пост. ток) | |||||
| — Защита от перепутывания полярности | |||||
| Цифровые выходы | |||||
| Напряжение нагрузки L+ | |||||
| — Номинальное значение (пост. ток) | |||||
| — Защита от перепутывания полярности | |||||
| Аналоговые входы | |||||
| Напряжение нагрузки L+ | |||||
| — Номинальное значение (пост. ток) | |||||
| — Защита от перепутывания полярности | |||||
| Входной ток | |||||
| Потребление тока (номинальное) | 870 mA | ||||
| Потребление тока (в режиме холостого хода), тип. | 120 mA | ||||
| Нормальный ток включения | 4 A | ||||
| It | 1 A·s | ||||
| Цифровые входы | |||||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | |||||
| Цифровые выходы | |||||
| из источника напряжения нагрузки L+, макс. | |||||
| Рассеиваемая мощность | |||||
| Нормальная рассеиваемая мощность | 4,5 W | ||||
| Макс. рассеиваемая мощность | |||||
| Запоминающее устройство | |||||
| Оперативное запоминающее устройство | |||||
| встроенный | 1 536 kbyte | ||||
| расширяемое | Нет | ||||
| Емкость остаточной памяти для остаточных блоков данных | 256 kbyte | ||||
| Память загрузки | |||||
| вставная (MMC) | Да | ||||
| вставная (MMC), макс. | 8 Mbyte | ||||
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | ||||
| встроенная стираемая программируемая постоянная флэш-память, макс. | |||||
| расширяемая стираемая программируемая постоянная флэш-память | |||||
| расширяемая стираемая программируемая постоянная флэш-память, макс. | |||||
| встроенная ОЗУ, макс. | |||||
| расширяемая ОЗУ | |||||
| расширяемая ОЗУ, макс. | |||||
| Хранение в буфере | |||||
| есть | Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания) | ||||
| с АКБ | |||||
| без АКБ | Да; Программа и данные | ||||
| АКБ | |||||
| Буферная батарея | |||||
| Макс. время хранения в буфере | Время обработки ЦП | ||||
| нормальное время операций побитовой обработки | 0,025 µs | ||||
| макс. время операций побитовой обработки | |||||
| нормальное время операций со словами | 0,03 µs | ||||
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,04 µs | ||||
| нормальное время выполнения операций с плавающей точкой | 0,16 µs | ||||
| нормальное время выполнения операций времени/подсчета | |||||
| Блоки ЦП | |||||
| Число блоков (общее) | 2 048; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | ||||
| Блоки данных (DB) | |||||
| Макс. число | 2 048; Диапазон числовых значений: от 1 до 16000 | ||||
| Макс. размер | 64 kbyte | ||||
| Функциональные блоки (FB) | |||||
| Макс. число | 2 048; Диапазон числовых значений: от 0 до 7999 | ||||
| Макс. размер | 64 kbyte | ||||
| Функции (FC) | |||||
| Макс. число | 2 048; Диапазон числовых значений: от 0 до 7999 | ||||
| Макс. размер | 64 kbyte | ||||
| Организационные блоки (OB) | |||||
| Описание | см. систему команд | ||||
| Макс. число | |||||
| Макс. размер | 64 kbyte | ||||
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | ||||
| Число организационных блоков прерывания по времени | 1; OB 10 | ||||
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | ||||
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | ||||
| Число организационных блоков аппаратного прерывания | 1; OB 40 | ||||
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | ||||
| Число организационных блоков прерываний циклов тактовой синхронизации | 1; OB 61 | ||||
| Число организационных блоков прерываний технологических циклов тактовой синхронизации | |||||
| Число пусковых организационных блоков | 1; OB 100 | ||||
| Число организационных блоков обработки асинхронных ошибок | 5; Организационные блоки 80, 82, 85, 86 | ||||
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | ||||
| Глубина вложенности | |||||
| на класс приоритета | 16 | ||||
| дополнительно на организационный блок обработки ошибок | 4 | ||||
| Счетчики, таймеры и их остаток | |||||
| Счетчик S7 | |||||
| Число | 512 | ||||
| из них остаточных с АКБ | |||||
| — настраивается | |||||
| — нижний предел | |||||
| — верхний предел | |||||
| из них остаточных без АКБ | |||||
| — настраивается | |||||
| — нижний предел | |||||
| — верхний предел | |||||
| — предварительно задано | |||||
| Остаточность | |||||
| — настраивается | Да | ||||
| — нижний предел | 0 | ||||
| — верхний предел | 511 | ||||
| — предварительно задано | от Z 0 до Z 7 | ||||
| Диапазон счета | |||||
| — настраивается | |||||
| — нижний предел | 0 | ||||
| — верхний предел | 999 | ||||
| Счетчик IEC | |||||
| есть | Да | ||||
| Вид | Системный функциональный блок | ||||
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | ||||
| Таймеры S7 | |||||
| Число | 512 | ||||
| из них остаточных с АКБ | |||||
| — настраивается | |||||
| — нижний предел | |||||
| — верхний предел | |||||
| из них остаточных без АКБ | |||||
| — настраивается | |||||
| — нижний предел | |||||
| — верхний предел | |||||
| Остаточность | |||||
| — настраивается | Да | ||||
| — нижний предел | 0 | ||||
| — верхний предел | 511 | ||||
| — предварительно задано | без остаточности | ||||
| Временной диапазон | |||||
| — нижний предел | 10 ms | ||||
| — верхний предел | 9 990 s | ||||
| Таймер IEC | |||||
| есть | Да | ||||
| Вид | Системный функциональный блок | ||||
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | ||||
| Области данных и их остаток | |||||
| остаточная область данных, общая | Все, макс. 256 Кбайт | ||||
| Маркер | |||||
| Макс. число | 4 096 byte | ||||
| Есть остаток | Да; от MB 0 до MB 4095 | ||||
| из них остаточных без АКБ | |||||
| Предварительно заданный остаток | от MB 0 до MB 15 | ||||
| Число меток синхронизации | 8; 1 байт маркера | ||||
| Блоки управляющих данных | |||||
| Макс. число | 2 048; Диапазон числовых значений: от 1 до 16000 | ||||
| Макс. размер | 64 kbyte | ||||
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | ||||
| Предварительно заданный остаток | Да | ||||
| Локальные данные | |||||
| задаются, макс. | |||||
| предварительно задано | |||||
| на класс приоритета, макс. | 32 768 byte; макс. 2048 байт на блок | ||||
| Адресная область | |||||
| Периферийная адресная область | |||||
| Вводы | 8 192 byte | ||||
| Выводы | 8 192 byte | ||||
| в том числе децентрализованных | |||||
| — Вводы | 8 192 byte | ||||
| — Выводы | 8 192 byte | ||||
| Образ процесса | |||||
| Вводы | 8 192 byte | ||||
| Выводы | 8 192 byte | ||||
| Вводы, настраивается | 8 192 byte | ||||
| Выводы, настраивается | 8 192 byte | ||||
| Вводы, предварительно задано | 1 024 byte | ||||
| Выводы, предварительно задано | 1 024 byte | ||||
| Адреса по умолчанию встроенных каналов | |||||
| — Цифровые входы | |||||
| — Цифровые выходы | |||||
| — Аналоговые входы | |||||
| — Аналоговые входы | |||||
| Частичный образ процесса | |||||
| Макс. число частичных образов процесса | 1 | ||||
| Цифровые каналы | |||||
| Вводы | 65 536 | ||||
| — в том числе централизованных | 1 024 | ||||
| Выводы | 65 536 | ||||
| — в том числе централизованных | 1 024 | ||||
| Аналоговые каналы | |||||
| Вводы | 4 096 | ||||
| — в том числе централизованных | 256 | ||||
| Выводы | 4 096 | ||||
| — в том числе централизованных | 256 | ||||
| Объем адресной области | |||||
| Вводы | |||||
| Выводы | |||||
| Адресное пространство на модуль | |||||
| Макс. адресное пространство на модуль | |||||
| Конфигурация аппаратного обеспечения | |||||
| Количество расширительных устройств, макс. | 3 | ||||
| Подключаемые программируемые устройства/ПК | |||||
| Число модулей на включение подчиненного устройства DP. | |||||
| Число ведущих устройств DP | |||||
| встроенный | 2 | ||||
| по CP | 4 | ||||
| Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) | |||||
| Функциональные модули | 8 | ||||
| CP, PtP | 8 | ||||
| Коммуникационные процессоры, LAN | 10 | ||||
| Монтажные стойки | |||||
| Макс. число монтажных стоек | 4 | ||||
| Макс. число модулей на монтажную стойку | 8 | ||||
| Макс. число строк | |||||
| Время | |||||
| Часы | |||||
| Аппаратные часы (часы реального времени) | Да | ||||
| Программные часы | |||||
| буферные и синхронизируемые | Да | ||||
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C | ||||
| Макс. отклонение в день | 10 s; норм.: 2 с | ||||
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | ||||
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | ||||
| Счетчик рабочего времени | |||||
| Число | 4 | ||||
| Числовые значения/диапазон числовых значений | от 0 до 3 | ||||
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | ||||
| Степень детализации | 1 час | ||||
| остаточн. | Да; при каждом запуске нужно запускать заново | ||||
| Синхронизация времени | |||||
| поддерживается | Да | ||||
| на MPI, ведущее устройство | Да | ||||
| на MPI, починенное устройство | Да | ||||
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | ||||
| на DP, подчиненное устройство | Да | ||||
| в AS, ведущее устройство | Да | ||||
| в AS, подчиненное устройство | Да | ||||
| на Ethernet по NTP | Нет | ||||
| Цифровые входы | |||||
| Число входов | 0 | ||||
| из них входы, используемые для технологических функций | |||||
| встроенные каналы (цифровые входы) | |||||
| Функции | |||||
| Входная характеристика по IEC 61131, тип 1 | |||||
| Число одновременно включаемых входов | |||||
| Все монтажные положения | |||||
| — до 40 °C, макс. | |||||
| — до 60 , макс. | |||||
| горизонтальное монтажное положение | |||||
| — до 40 °C, макс. | |||||
| — до 60 , макс. | |||||
| вертикальное монтажное положение | |||||
| — до 40 °C, макс. | |||||
| Входное напряжение | |||||
| Номинальное значение (пост. ток) | |||||
| для сигнала "0" | |||||
| для сигнала "1" | |||||
| Входной ток | |||||
| для сигнала "1", тип. | |||||
| Задержка на входе (при номинальном значении входного напряжения) | |||||
| для стандартных входов | |||||
| — параметрируемое | |||||
| — Номинальное значение | |||||
| — с "0" на "1", макс. | |||||
| для входов аварийной сигнализации | |||||
| — с "0" на "1", макс. | |||||
| для счетчиков/технологических функций | |||||
| — с "0" на "1", макс. | |||||
| — с "1" на "0", макс. | |||||
| Длина провода | |||||
| экранированные, макс. | |||||
| неэкранированные, макс. | |||||
| для технологических функций | |||||
| — экранированные, макс. | |||||
| — неэкранированные, макс. | |||||
| Цифровые выводы | |||||
| Вид выходов | 0 | ||||
| из них быстродействующих выходов | |||||
| встроенные каналы (цифровые выходы) | |||||
| Функции | |||||
| Защита от короткого замыкания | |||||
| Нормальный порог срабатывания | |||||
| Ограничение индуктивного напряжения отключения | |||||
| Включение цифрового входа | |||||
| Коммутационная способность выходов | |||||
| при ламповой нагрузке, макс. | |||||
| Диапазон сопротивления нагрузке | |||||
| нижний предел | |||||
| верхний предел | |||||
| Выходное напряжение | |||||
| для сигнала "0", макс. | |||||
| для сигнала "1", мин. | |||||
| Выходной ток | |||||
| для сигнала "1", номинальное значение | |||||
| для сигнала "1", диапазон допустимых значений, мин. | |||||
| для сигнала "1", диапазон допустимых значений, макс. | |||||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. | |||||
| для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. | |||||
| для сигнала "1", минимальный ток нагрузки | |||||
| для сигнала "0", ток покоя, макс. | |||||
| Параллельное подключение двух выходов | |||||
| для повышения мощности | |||||
| для резервного включения нагрузки | |||||
| Частота коммутации | |||||
| при омической нагрузке, макс. | |||||
| при индуктивной нагрузке, макс. | |||||
| при ламповой нагрузке, макс. | |||||
| импульсных выходов, при омической нагрузке, макс. | |||||
| Суммарный ток выходов (на узел) | |||||
| Все монтажные положения | |||||
| — до 40 °C, макс. | |||||
| — до 60 , макс. | |||||
| горизонтальное монтажное положение | |||||
| — до 40 °C, макс. | |||||
| — до 60 , макс. | |||||
| вертикальное монтажное положение | |||||
| — до 40 °C, макс. | |||||
| все остальные монтажные положения | |||||
| — до 40 °C, макс. | |||||
| Встроенные быстродействующие кулачки | |||||
| Точность коммутации (+/-) | |||||
| Длина провода | |||||
| экранированные, макс. | |||||
| неэкранированные, макс. | |||||
| Аналоговые вводы | |||||
| Число аналоговых входов | 0 | ||||
| при измерении напряжения/тока | |||||
| при измерении сопротивления/измерении резистивным термометром | |||||
| встроенные каналы (аналоговые входы) | |||||
| Макс. допустимое входное напряжение для токвого входа (предел разрушения) | |||||
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | |||||
| Макс. допустимый входной ток для входа напряжения (предел разрушения) | |||||
| Макс. допустимый входной ток для токового входа (предел разрушения) | |||||
| техническую единицу измерения температуры можно задать | |||||
| Входные диапазоны | |||||
| Напряжение | |||||
| Ток | |||||
| Резистивный термометр | |||||
| Сопротивление | |||||
| Входные диапазоны (номинальные значения), напряжения | |||||
| от 0 до +10 В | |||||
| Сопротивление на входе (от 0 до 10 В) | |||||
| Диапазоны входных параметров (номинальные значения), ток | |||||
| от 0 до 20 мА | |||||
| Сопротивление на входе (от 0 до 20 мА) | |||||
| от -20 мА до +20 мА | |||||
| Входное сопротивление (от -20 мА до +20 мА) | |||||
| от 4 мА до 20 мA | |||||
| Входное сопротивление (от 4 мА до 20 мA) | |||||
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | |||||
| Pt 100 | |||||
| Сопротивление на входе (Pt 100) | |||||
| Диапазоны входных параметров (номинальные значения), сопротивления | |||||
| Нормальное напряжение при работе без нагрузки | |||||
| Нормальный измерительный ток | |||||
| от 0 до 600 Ом | |||||
| Сопротивление на входе (от 0 до 600 Ом) | |||||
| Термоэлемент (TC) | |||||
| Температурная компенсация | |||||
| — параметрируемое | |||||
| Линеаризация характеристики | |||||
| параметрируемое | |||||
| — для резистивного термометра | |||||
| Длина провода | |||||
| экранированные, макс. | |||||
| Аналоговые выводы | |||||
| Число аналоговых выходов | 0 | ||||
| встроенные каналы (аналоговые выходы) | |||||
| Выход напряжения, защита от короткого замыкания | |||||
| Макс. выходное напряжение, ток короткого замыкания | |||||
| Макс. выходной ток, напряжение при работе без нагрузки | |||||
| Диапазоны выходных параметров, напряжение | |||||
| от 0 до 10 В | |||||
| от -10 до +10 В | |||||
| Диапазоны выходных параметров, ток | |||||
| от 0 до 20 мА | |||||
| от -20 мА до +20 мА | |||||
| от 4 мА до 20 мA | |||||
| Подключение исполнительных элементов | |||||
| для выхода напряжения двухпроводного соединения | |||||
| для выхода напряжения четырехпроводного соединения | |||||
| для выхода тока двухпроводного соединения | |||||
| Сопротивление нагрузки (в номинальном диапазоне выхода) | |||||
| при выходных напряжениях мин. | |||||
| при выходных напряжениях, емкостная нагрузка, макс. | |||||
| при выходных токах, макс. | |||||
| при выходных токах, индуктивная нагрузка, макс. | |||||
| Предел разрушения при напряжениях и токах, прилагаемых извне | |||||
| Напряжения на выходах относительно массы аналогового модуля | |||||
| Макс. ток | |||||
| Длина провода | |||||
| экранированные, макс. | |||||
| Формирование аналоговой величины | |||||
| Принцип измерения | |||||
| Время интегрирования и преобразования/разрешение на канал | |||||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | |||||
| Настраиваемое время интегрирования | |||||
| Время интегрирования (мс) | |||||
| Подавление напряжения помех для частоты помех f1 в Гц | |||||
| макс. допустимая входная частота | |||||
| Время преобразования (на канал) | |||||
| Постоянная времени входного фильтра | |||||
| Основное время выполнения для узла (все каналы разрешены) | |||||
| Время установления | |||||
| для омической нагрузки | |||||
| для емкостной нагрузки | |||||
| для индуктивной нагрузки | |||||
| Датчики | |||||
| Соединение сигнального датчика | |||||
| для измерения напряжения | |||||
| для измерения напряжения в качестве 2-проводного измерительного преобразователя | |||||
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | |||||
| для измерения сопротивления с двухпроводным соединением | |||||
| для измерения сопротивления с трехпроводным соединением | |||||
| для измерения сопротивления с четырехпроводным соединением | |||||
| Подключаемые датчики | |||||
| 2-проводной датчик | |||||
| — макс. допустимый ток покоя (2-проводной датчик) | |||||
| Погрешности/точность | |||||
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | |||||
| перекрестные модуляции между входами, мин. | |||||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | |||||
| Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) | |||||
| Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) | |||||
| Погрешность температуры (относительно диапазона выходных параметров) (+/-) | |||||
| перекрестные модуляции между выходами, мин. | |||||
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона выходных параметров), (+/-) | |||||
| Эксплуатационный предел погрешности во всем диапазоне температуры | |||||
| Напряжение относительно диапазона входных параметров, (+/-) | |||||
| Ток относительно диапазона входных параметров, (+/-) | |||||
| Сопротивление относительно диапазона входных параметров, (+/-) | |||||
| Напряжение относительно диапазона выходных параметров, (+/-) | |||||
| Ток относительно диапазона выходных параметров, (+/-) | |||||
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | |||||
| Напряжение относительно диапазона входных параметров, (+/-) | |||||
| Ток относительно диапазона входных параметров, (+/-) | |||||
| Сопротивление относительно диапазона входных параметров, (+/-) | |||||
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | |||||
| Напряжение относительно диапазона выходных параметров, (+/-) | |||||
| Ток относительно диапазона выходных параметров, (+/-) | |||||
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | |||||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | |||||
| Мин. синфазные помехи | |||||
| Время реакций | |||||
| Макс. время реакции | |||||
| Интерфейсы | |||||
| Число интерфейсов Industrial Ethernet | 0 | ||||
| Число интерфейсов RS 485 | 2 | ||||
| Число интерфейсов RS 422 | 0 | ||||
| PROFIBUS DP | |||||
| Макс. число станций на сегмент | |||||
| MPI | |||||
| Макс. длина провода | |||||
| Двухточечное соединение | |||||
| Макс. длина провода | |||||
| Встроенный драйвер протокола | |||||
| — 3964 (R) | |||||
| — ASCII | |||||
| — RK512 | |||||
| Скорость передачи данных, RS 422/485 | |||||
| — по протоколу 3964 (R), макс. | |||||
| — по протоколу ASCII, макс. | |||||
| — по протоколу RK 512 (R), макс. | |||||
| 1. интерфейс | |||||
| Тип интерфейса | встроенный интерфейс RS 485 | ||||
| Физические параметры | RS 485 | ||||
| гальванически развязанный | Да | ||||
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | ||||
| Функции | |||||
| MPI | Да | ||||
| Ведущее устройство PROFIBUS DP | Да | ||||
| Подчиненное устройство PROFIBUS DP | Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP | ||||
| Двухточечное соединение | Нет | ||||
| MPI | |||||
| Число соединений | |||||
| Макс. число абонентов | |||||
| Мин. скорость передачи данных | |||||
| Макс. скорости передачи данных | 12 Mbit/s | ||||
| Службы | |||||
| — Связь PG/OP | Да | ||||
| — Маршрутизация | Да | ||||
| — Глобальная система передачи данных | Да | ||||
| — Базовая S7-связь | Да | ||||
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | ||||
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | ||||
| — S7-связь, в качестве сервера | Да | ||||
| Ведущее устройство DP | |||||
| Макс. число соединений | |||||
| Макс. скорости передачи данных | 12 Mbit/s | ||||
| Макс. число подчиненных устройств DP | 124 | ||||
| Службы | |||||
| — Связь PG/OP | Да | ||||
| — Маршрутизация | Да | ||||
| — Глобальная система передачи данных | Нет | ||||
| — Базовая S7-связь | Да; только интерфейсные модули | ||||
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | ||||
| — S7-связь, в качестве клиента | Нет | ||||
| — S7-связь, в качестве сервера | Да | ||||
| — Равноудаленность | Да | ||||
| — Тактовая синхронизация | Нет | ||||
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | ||||
| — Активация/деактивация подчиненного устройства DP | Да | ||||
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | ||||
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | ||||
| — DPV1 | Да | ||||
| Адресная область | |||||
| — Макс. число входов | 8 kbyte | ||||
| — Макс. число выходов | 8 kbyte | ||||
| Полезные данные на подчиненное устройство DP | |||||
| — Максимальное количество полезных данных на подчиненное устройство DP | |||||
| — Макс. число входов | 244 byte | ||||
| — Макс. число выходов | 244 byte | ||||
| Подчиненное устройство DP | |||||
| Число соединений | |||||
| GSD-файл | |||||
| Макс. скорости передачи данных | 12 Mbit/s | ||||
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | ||||
| Макс. адресная область | 32 | ||||
| Макс. количество полезных данных на адресную область | 32 byte | ||||
| Службы | |||||
| — Связь PG/OP | Да | ||||
| — Маршрутизация | Да; только при активном интерфейсе | ||||
| — Глобальная система передачи данных | Нет | ||||
| — Базовая S7-связь | Нет | ||||
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | ||||
| — S7-связь, в качестве клиента | Нет | ||||
| — S7-связь, в качестве сервера | Да; соединение проектируется только с одной стороны | ||||
| — Прямой обмен данными (поперечная связь) | Да | ||||
| — DPV1 | Нет | ||||
| Передающий накопитель | |||||
| — Вводы | 244 byte | ||||
| — Выводы | 244 byte | ||||
| 2. интерфейс | |||||
| Тип интерфейса | встроенный интерфейс RS 485 | ||||
| Физические параметры | RS 485 | ||||
| гальванически развязанный | Да | ||||
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 200 mA | ||||
| автоматическое определение скорости передачи данных | |||||
| Автоматическое определение | |||||
| Автоматическая коммутация | |||||
| Изменение IP-адреса на время прохождения, поддерживается | |||||
| Число ресурсов подключения | |||||
| Физические параметры интерфейсов | |||||
| Число портов | |||||
| встроенный коммутатор | |||||
| Резервирование среды передачи | |||||
| поддерживается | |||||
| Нормальное время переключения в случае прерывания линии | |||||
| Макс. число абонентов в кольце | |||||
| Функции | |||||
| MPI | Нет | ||||
| Контроллер PROFINET IO | |||||
| Устройство ввода-вывода PROFINET | |||||
| PROFINET CBA | |||||
| Ведущее устройство PROFIBUS DP | Да | ||||
| Подчиненное устройство PROFIBUS DP | Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP | ||||
| Открытая связь IE | |||||
| Интернет-сервер | |||||
| — Число HTTP-клиентов | |||||
| Двухточечное соединение | Нет | ||||
| Ведущее устройство DP | |||||
| Макс. число соединений | |||||
| Макс. скорости передачи данных | 12 Mbit/s | ||||
| Макс. число подчиненных устройств DP | 124 | ||||
| Службы | |||||
| — Связь PG/OP | Да | ||||
| — Маршрутизация | Да | ||||
| — Глобальная система передачи данных | Нет | ||||
| — Базовая S7-связь | Да; только интерфейсные модули | ||||
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | ||||
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | ||||
| — S7-связь, в качестве сервера | Да | ||||
| — Равноудаленность | Да | ||||
| — Тактовая синхронизация | Да; OB 61 | ||||
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | ||||
| — Активация/деактивация подчиненного устройства DP | Да | ||||
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | ||||
| — Прямой обмен данными (поперечная связь) | Да; в качестве абонента | ||||
| — DPV1 | Да | ||||
| Адресная область | |||||
| — Макс. число входов | 8 192 byte | ||||
| — Макс. число выходов | 8 192 byte | ||||
| Полезные данные на подчиненное устройство DP | |||||
| — Максимальное количество полезных данных на подчиненное устройство DP | |||||
| — Макс. число входов | 244 byte | ||||
| — Макс. число выходов | 244 byte | ||||
| Подчиненное устройство DP | |||||
| Число соединений | |||||
| GSD-файл | Текущий файл GSD можно загрузить в интернете (http://www.siemens.com/profibus-gsd) | ||||
| Макс. скорости передачи данных | 12 Mbit/s | ||||
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | ||||
| Макс. адресная область | 32 | ||||
| Макс. количество полезных данных на адресную область | 32 byte | ||||
| Службы | |||||
| — Связь PG/OP | Да | ||||
| — Маршрутизация | Да; только при активном интерфейсе | ||||
| — Глобальная система передачи данных | Нет | ||||
| — Базовая S7-связь | Нет | ||||
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | ||||
| — S7-связь, в качестве клиента | Нет; но посредством коммуникационного процессора и загружаемого функционального блока | ||||
| — S7-связь, в качестве сервера | Да | ||||
| — Прямой обмен данными (поперечная связь) | Да | ||||
| — DPV1 | Нет | ||||
| Передающий накопитель | |||||
| — Вводы | 244 byte | ||||
| — Выводы | 244 byte | ||||
| Контроллер PROFINET IO | |||||
| Макс. скорости передачи даных | |||||
| Службы | |||||
| — Связь PG/OP | |||||
| — Маршрутизация | |||||
| — S7-связь | |||||
| — Тактовая синхронизация | |||||
| — Открытая связь IE | |||||
| — IRT | |||||
| — Shared Device | |||||
| — Пуск согласно приоритету | |||||
| — Макс. число устройств ввода-вывода с приоритетным запуском | |||||
| — Макс. число подключаемых устройств ввода-вывода | |||||
| — из них IO-устройств с IRT, макс. | |||||
| — из них на линию, макс. | |||||
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | |||||
| — из них на линию, макс. | |||||
| — Макс. число подключаемых устройств ввода-вывода для RT | |||||
| — из них на линию, макс. | |||||
| — Активация/деактивация подчиненного устройств ввода-вывода | |||||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | |||||
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | |||||
| — Макс. число устройств ввода-вывода на инструмент | |||||
| — Смена устройства без съемного носителя данных | |||||
| — Тактовые импульсы передачи | |||||
| — Время актуализации | |||||
| Адресная область | |||||
| — Макс. число входов | |||||
| — Макс. число выходов | |||||
| — Макс. согласованность полезных данных | |||||
| Устройство ввода-вывода PROFINET | |||||
| Службы | |||||
| — Связь PG/OP | |||||
| — Маршрутизация | |||||
| — S7-связь | |||||
| — Тактовая синхронизация | |||||
| — Открытая связь IE | |||||
| — IRT | |||||
| — PROFIenergy | |||||
| — Shared Device | |||||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | |||||
| Передающий накопитель | |||||
| — Макс. число входов | |||||
| — Макс. число выходов | |||||
| Подмодули | |||||
| — Макс. число | |||||
| — Макс. количество полезных данных на подмодуль | |||||
| PROFINET CBA | |||||
| ацикличная передача данных | |||||
| цикличная передача данных | |||||
| Двухточечное соединение | |||||
| Макс. скорости передачи данных | |||||
| Управление интерфейсом осуществляется в программе пользователя | |||||
| Интерфейс может выдавать аварийный сигнал/выполнять прерывание в программе пользователя | |||||
| Открытая связь IE | |||||
| Макс. число соединений | |||||
| Локальные номера портов, используемые с системной стороны | |||||
| Функция Keep- Alive, поддерживается | |||||
| 3. интерфейс | |||||
| Тип интерфейса | |||||
| Физические параметры | |||||
| гальванически развязанный | |||||
| автоматическое определение скорости передачи данных | |||||
| Автоматическое определение | |||||
| Автоматическая коммутация | |||||
| Изменение IP-адреса на время прохождения, поддерживается | |||||
| Физические параметры интерфейсов | |||||
| Число портов | |||||
| встроенный коммутатор | |||||
| Резервирование среды передачи | |||||
| поддерживается | |||||
| Нормальное время переключения в случае прерывания линии | |||||
| Макс. число абонентов в кольце | |||||
| Функции | |||||
| MPI | |||||
| Контроллер PROFINET IO | |||||
| Устройство ввода-вывода PROFINET | |||||
| PROFINET CBA | |||||
| Ведущее устройство PROFIBUS DP | |||||
| Подчиненное устройство PROFIBUS DP | |||||
| Открытая связь IE | |||||
| Интернет-сервер | |||||
| — Число HTTP-клиентов | |||||
| Контроллер PROFINET IO | |||||
| Макс. скорости передачи данных | |||||
| Службы | |||||
| — Связь PG/OP | |||||
| — Маршрутизация | |||||
| — S7-связь | |||||
| — Тактовая синхронизация | |||||
| — Открытая связь IE | |||||
| — Shared Device | |||||
| — Пуск согласно приоритету | |||||
| — Макс. число устройств ввода-вывода с приоритетным запуском | |||||
| — Макс. число подключаемых устройств ввода-вывода | |||||
| — из них IO-устройств с IRT, макс. | |||||
| — из них на линию, макс. | |||||
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | |||||
| — из них на линию, макс. | |||||
| — Макс. число подключаемых устройств ввода-вывода для RT | |||||
| — из них на линию, макс. | |||||
| — Активация/деактивация подчиненного устройств ввода-вывода | |||||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | |||||
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | |||||
| — Макс. число устройств ввода-вывода на инструмент | |||||
| — Смена устройства без съемного носителя данных | |||||
| — Тактовые импульсы передачи | |||||
| — Время актуализации | |||||
| Адресная область | |||||
| — Макс. число входов | |||||
| — Макс. число выходов | |||||
| — Макс. согласованность полезных данных | |||||
| Устройство ввода-вывода PROFINET | |||||
| Службы | |||||
| — Связь PG/OP | |||||
| — Маршрутизация | |||||
| — S7-связь | |||||
| — Тактовая синхронизация | |||||
| — Открытая связь IE | |||||
| — IRT | |||||
| — PROFIenergy | |||||
| — Shared Device | |||||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | |||||
| Передающий накопитель | |||||
| — Макс. число входов | |||||
| — Макс. число выходов | |||||
| Подмодули | |||||
| — Макс. число | |||||
| — Макс. количество полезных данных на подмодуль | |||||
| PROFINET CBA | |||||
| ацикличная передача днных | |||||
| цикличная передача данных | |||||
| Открытая связь IE | |||||
| Макс. число соединений | |||||
| Локальные номера портов, используемые с системной стороны | |||||
| Функция Keep- Alive, поддерживается | |||||
| Тактовая синхронизация | |||||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | |||||
| Функции связи | |||||
| Связь PG/OP | Да | ||||
| Маршрутизация наборов данных | Да | ||||
| Глобальная система передачи данных | |||||
| поддерживается | Да | ||||
| Макс. число GD-контуров | 8 | ||||
| Макс. число GD-пакетов | 8 | ||||
| Макс. число GD-пакетов, отправитель | 8 | ||||
| Макс. число GD-пакетов, получатель | 8 | ||||
| Макс. размер GD-пакетов | 22 byte | ||||
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | ||||
| Базовая S7-связь | |||||
| поддерживается | Да | ||||
| Макс. количество полезных данных на запрос | 76 byte | ||||
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | ||||
| S7-связь | |||||
| поддерживается | Да | ||||
| в качестве сервера | Да | ||||
| в качестве клиента | Да; посредством CP и загружаемых FB | ||||
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | ||||
| Макс. количество полезных данных на запрос (из них согласованных) | |||||
| S5-совместимая связь | |||||
| поддерживается | Да; посредством CP и загружаемых FC | ||||
| Стандартная связь (FMS) | |||||
| поддерживается | |||||
| Открытая связь IE | |||||
| TCP/IP | |||||
| — Макс. число соединений | |||||
| — Макс. размер данных для типа соединения 01H | |||||
| — Макс. размер данных для типа соединения 11H | |||||
| — Макс. размер данных | |||||
| — Несколько пассивных соединений на порт, поддерживается | |||||
| ISO-on-TCP (RFC1006) | |||||
| — Макс. число соединений | |||||
| — Макс. размер данных | |||||
| UDP | |||||
| — Макс. число соединений | |||||
| — Макс. размер данных | |||||
| Интернет-сервер | |||||
| поддерживается | |||||
| Число HTTP-клиентов | |||||
| определенные пользователем сайты | |||||
| PROFINET CBA (при заданной загрузке линий связи) | |||||
| Заданная величина загрузки линий связи ЦП | |||||
| Число удаленных пользователей | |||||
| Число функций ведущего/подчиненного устройства | |||||
| Сумма всех подключений ведущего/подчиненного устройства | |||||
| Макс. размер данных всех входящих подключений ведущего/подчиненного устройства | |||||
| Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства | |||||
| Число аппаратных соединений PROFIBUS | |||||
| Макс. размер данных аппаратных соединений PROFIBUS | |||||
| Макс. размер данных на подключение | |||||
| Удаленные соединения с ацикличной передачей данных | |||||
| — Частота сканирования: мин. интервал сканирования | |||||
| — Число входящих соединений | |||||
| — Число исходящих соединений | |||||
| — Макс. размер данных всех входящих соединений | |||||
| — Макс. размер данных всех исходящих соединений | |||||
| — Макс. размер данных на подключение | |||||
| Удаленные соединения с цикличной передачей данных | |||||
| — Частота передачи данных: мин. интервал передачи данных | |||||
| — Число входящих соединений | |||||
| — Число исходящих соединений | |||||
| — Макс. размер данных всех входящих соединений | |||||
| — Макс. размер данных всех исходящих соединений | |||||
| — Макс. размер данных на подключение | |||||
| Переменные HMI по PROFINET (ациклично) | |||||
| — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) | |||||
| — Актуализация переменных HMI | |||||
| — Число переменных HMI | |||||
| — Макс. размер данных всех переменных HMI | |||||
| Функции PROFIBUS Proxy | |||||
| — поддерживается | |||||
| — Число подключенных устройств PROFIBUS | |||||
| — Макс. размер данных на подключение | |||||
| Число соединений | |||||
| общее | 32 | ||||
| — в том числе динамических | |||||
| — в том числе статических | |||||
| применяется для PG-связи | 31 | ||||
| — резервируется для PG-связи | 1 | ||||
| — настраивается для PG-связи, мин. | 1 | ||||
| — настраивается для PG-связи, макс. | 31 | ||||
| применяется для OP-связи | 31 | ||||
| — резервируется для OP-связи | 1 | ||||
| — настраивается для OP-связи, мин. | 1 | ||||
| — настраивается для OP-связи, макс. | 31 | ||||
| применяется для базовой S7-связи | 30 | ||||
| — резервируется для базовой S7-связи | 0 | ||||
| — настраивается для S7-связи, мин. | 0 | ||||
| — настраивается для S7-связи, макс. | 30 | ||||
| применяется для S7-связи | |||||
| — резервируется для S7-связи | |||||
| — настраивается для S7-связи, мин. | |||||
| — настраивается для S7-связи, макс. | |||||
| макс. число экземпляров | |||||
| применяется для маршрутизации | X1 в качестве MPI макс. 10; X1 в качестве ведущего устройства DP макс. 24; X1 в качестве исполнительного устройства DP (активное) макс. 14; X2 в качестве ведущего устройства DP макс. 24; X2 в качестве исполнительного устройства DP (активное) макс. 14 | ||||
| Функции оповещения S7 | |||||
| Макс. число запрашиваемых станций для функций оповещения | 32; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | ||||
| Сообщения диагностики процессов | Да | ||||
| макс. число одновременно активных блоков Alarm-S | 300 | ||||
| Функции испытания и ввода в эксплуатацию | |||||
| Блок состояния | Да; до 2 одновременно | ||||
| Одиночный шаг | Да | ||||
| Число контрольных точек | 4 | ||||
| Состояние/управление | |||||
| Переменные состояние/управления | Да | ||||
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | ||||
| Макс. число переменных | 30 | ||||
| — из них переменных состояния, макс. | 30 | ||||
| — из них переменных управления, макс. | 14 | ||||
| Принудительное исполнение | |||||
| Принудительное исполнение | Да | ||||
| Принудительное исполнение, переменные | Входы, выходы | ||||
| Макс. число переменных | 10 | ||||
| Диагностический буфер | |||||
| есть | Да | ||||
| Макс. число элементов | 500 | ||||
| — настраивается | Нет | ||||
| — предварительно задано | |||||
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | ||||
| Макс. число элементов, считываемых в режиме RUN | 499 | ||||
| — настраивается | Да; с 10 до 499 | ||||
| — предварительно задано | 10 | ||||
| Сервисные данные | |||||
| считываемые | Да | ||||
| Аварийные сигналы/диагностика/информация о состоянии | |||||
| Аварийные сигналы | |||||
| Диагностические функции | |||||
| Диагностический светодиодный индикатор | |||||
| Индикатор состояния цифрового выхода (зеленый) | |||||
| Индикатор состояния цифрового входа (зеленый) | |||||
| Встроенные функции | |||||
| Число счетчиков | |||||
| Макс. частота счета (счетчик) | |||||
| Измерение частоты | |||||
| Число частотомеров | |||||
| Управляемое позиционирование | |||||
| Встроенные функциональные блоки (регулирование) | |||||
| PID-регулятор | |||||
| Число импульсных выходов | |||||
| Предельная частота (импульс) | |||||
| Гальваническая развязка | |||||
| Гальваническая развязка цифровых вводов | |||||
| Гальваническая развязка цифровых вводов | |||||
| между каналами | |||||
| между каналами, в блоках для | |||||
| между каналами и шиной на задней стенке | |||||
| Гальваническая развязка цифровых выводов | |||||
| Гальваническая развязка цифровых выводов | |||||
| между каналами | |||||
| между каналами, в блоках для | |||||
| между каналами и шиной на задней стенке | |||||
| Гальваническая развязка аналоговых вводов | |||||
| Гальваническая развязка аналоговых вводов | |||||
| между каналами | |||||
| между каналами, в блоках для | |||||
| между каналами и шиной на задней стенке | |||||
| Гальваническая развязка аналоговых выводов | |||||
| Гальваническая развязка аналоговых выводов | |||||
| между каналами | |||||
| между каналами, в блоках для | |||||
| между каналами и шиной на задней стенке | |||||
| Допустимая разность потенциалов | |||||
| между различными цепями | |||||
| между входами и массой аналогового модуля (UCM) | |||||
| между массой аналогового модуля и M внутр. (UISO) | |||||
| Изоляция | |||||
| Изоляция, испытанная посредством | |||||
| Стандарты, допуски, сертификаты | |||||
| Маркировка CE | |||||
| Допуск UL | |||||
| cULus | |||||
| Допуск FM | |||||
| RCM (ранее C-TICK) | |||||
| Допуск КС | |||||
| EAC (ранее ГОСТ-Р) | |||||
| Для использования на железной дороге | |||||
| EN 50121-4 | |||||
| EN 50155 | |||||
| Допуск для судостроения | |||||
| American Bureau of Shipping (ABS) | |||||
| Применение во взрывоопасной зоне | |||||
| ATEX | |||||
| Окружающие условия | |||||
| Температура окружающей среды при эксплуатации | |||||
| мин. | 0 °C | ||||
| макс. | 60 °C | ||||
| Температура окружающей среды при хранении/транспортировке | |||||
| мин. | |||||
| макс. | |||||
| Расширенные условия окружающей среды | |||||
| относительно температуры окружающей среды, давления воздуха, высоты установки | |||||
| Относительная влажность воздуха | |||||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | |||||
| Устойчивость | |||||
| — к биологически активным веществам/соответствие EN 60721-3-3 | |||||
| — к химически активным веществам/соответствие EN 60721-3-3 | |||||
| — к механически активным веществам/соответствие EN 60721-3-3 | |||||
| Проектирование | |||||
| Программное обеспечение для проектирования | |||||
| STEP 7 | Да; STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3 + SP2 с HSP 203 | ||||
| STEP 7-Lite | Нет | ||||
| Программирование | |||||
| Операционный резерв | см. систему команд | ||||
| Круглые скобки | 8 | ||||
| Обработка программ | |||||
| Организация программы | |||||
| Системные функции (SFC) | см. систему команд | ||||
| Системные функциональные блоки (SFB) | см. систему команд | ||||
| Язык программирования | |||||
| — KOP | Да | ||||
| — FUP | Да | ||||
| — AWL | Да | ||||
| — SCL | Да | ||||
| — CFC | Да | ||||
| — GRAPH | Да | ||||
| — HiGraph® | Да | ||||
| Библиотеки программ | |||||
| — Диагностика процессов | |||||
| — Программный регулятор | |||||
| Защита ноу-хау | |||||
| Защита программ пользователя/защита паролем | Да | ||||
| Кодирование блоков | Да; с S7-Block Privacy | ||||
| Контроль времени цикла | |||||
| нижний предел | |||||
| верхний предел | |||||
| настраивается | |||||
| предварительно задано | |||||
| Размеры | |||||
| Ширина | 40 mm | ||||
| Высота | 125 mm | ||||
| Глубина | 130 mm | ||||
| Массы | |||||
| Масса, прибл. | 360 g | ||||
| последнее изменение: | 13.07.2016 | ||||
Техническая документация по 6ES73176FF040AB0
- Брошюра «SIMATIC S7-300 - универсальные программируемые логические контроллеры»
язык: RU, страниц: , размер: 423.54 Кб - Каталог продукции «Программируемые контроллеры S7-300. Сигнальные модули для F систем»
язык: RU, страниц: , размер: 5.84 Мб - Каталог продукции «Программируемые контроллеры S7-300»
язык: RU, страниц: , размер: 6.69 Мб - Каталог продукции «Программируемые контроллеры S7-300. Коммуникационные компоненты»
язык: RU, страниц: , размер: 1.58 Мб - 06_SIPLUS_r.pdf
страниц: , размер: 232.44 Кб - Брошюра «Коммуникационные процессоры PtP и протокол Modbus RTU»
язык: RU, страниц: , размер: 156.61 Кб - Каталог продукции «Модули автоматического регулирования FM 355/FM 455»
язык: RU, страниц: , размер: 140.06 Кб - Каталог продукции «Модули счета и специализированные модули для
SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 246.69 Кб - Каталог продукции «Функциональные модули для систем позиционирования на базе SIMATIC S7-300/S7-400»
язык: RU, страниц: , размер: 365.09 Кб - Каталог продукции «Технологические контроллеры для систем управления перемещением и позиционированием »
язык: RU, страниц: , размер: 244.41 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 - Первые шаги ввода в
эксплуатацию»
язык: RU, страниц: 6, размер: 253.21 Кб - Руководство по конфигурированию/установке «Коммуникационный процессор CP 340 PtP Драйвер принтера»
язык: RU, страниц: 12, размер: 339.25 Кб - Руководство пользователя «CP 341: установка PtP-соединения и назначение параметров. Справочное руководство»
язык: RU, страниц: 251, размер: 5.38 Мб - Руководство по конфигурированию/установке «SIMATIC S7-300 Automation System. CPU 317T-2 DP: ввод в эксплуатацию»
язык: RU, страниц: 39, размер: 690.47 Кб - Руководство по конфигурированию/установке «SIMATIC FM 350-1. Введение»
язык: RU, страниц: 0, размер: 238.64 Кб - Руководство пользователя «Функциональный модуль FM 350-1 - руководство пользователя»
язык: RU, страниц: 176, размер: 2.61 Мб - FM355C_GettingStarted_r.pdf
страниц: , размер: 299.46 Кб - Руководство по конфигурированию/установке «Функциональный модуль FM 355 S. Первые шаги в пуско-наладочных работах»
язык: RU, страниц: 8, размер: 313.62 Кб - Руководство пользователя «Модуль автоматического регулирования FM 355 - руководство пользователя»
язык: RU, страниц: 298, размер: 3.48 Мб - Руководство по конфигурированию/установке «Модуль SM331, AI 8 x 12 Bit. Первые шаги»
язык: RU, страниц: 1, размер: 6.26 Мб - Руководство по конфигурированию/установке «Система автоматизации S7-300 - сигнальные модули повышенной безопасности»
язык: RU, страниц: 188, размер: 3.42 Мб - Руководство по конфигурированию/установке «SIMATIC NET NCM S7 для PROFIBUS CP. Связь через FMS»
язык: RU, страниц: 206, размер: 2.43 Мб - Руководство по конфигурированию/установке «»
язык: RU, страниц: 34, размер: 417.45 Кб - Руководство по конфигурированию/установке «Аналоговый модуль ввода SM 331. AI 8 x TC»
язык: RU, страниц: 3, размер: 378.43 Кб - Руководство пользователя «SIMATIC Технологические функции CPU 31xC»
язык: RU, страниц: 420, размер: 3.99 Мб - Руководство пользователя «Программируемые контроллеры S7-300 - данные CPU 31x, CPU 31xC»
язык: RU, страниц: 178, размер: 1.58 Мб - Руководство по конфигурированию/установке «SIMATIC S7. Первые шаги в PLC S7-300»
язык: RU, страниц: 8, размер: 553.86 Кб - Руководство по конфигурированию/установке «Программируемые контроллеры S7-300 - аппаратура и монтаж»
язык: RU, страниц: 258, размер: 4.72 Мб - Руководство пользователя «Список инструкций системы S7-300. CPU 31xC, CPU 31x, IM 151-7 CPU, BM 147-1 CPU, BM 147-2 CPU»
язык: RU, страниц: 139, размер: 772.94 Кб - Руководство пользователя «SIMATIC S7-300 CPU 31xC и CPU 31x - технические данные»
язык: RU, страниц: 308, размер: 2.31 Мб - Брошюра «Система автоматизации S7-300. Данные модулей»
язык: RU, страниц: 3, размер: 4.68 Мб - Руководство пользователя «STL для S7-300 и S7-400 - программирование»
язык: RU, страниц: 254, размер: 3.98 Мб - Брошюра «Новые перспективы для большего успеха. Инновационный спектр систем автоматизации simatic»
язык: RU, страниц: , размер: 1.74 Мб
